带挂孔扁口导流塑料漏斗结构设计

　　日常生产与生活场景里，小口径容器的液体转注始终存在溢洒、对准难度高的痛点，这款扁口结构的漏斗正是针对这类场景做的定向结构优化，和传统圆形漏斗的适配边界形成了明确的功能互补。从实际使用场景来看，这类扁口漏斗的适配范围覆盖了多个领域：汽修作业中加注玻璃水、变速箱油时，部分车型的加注口位置狭窄且周边有管线遮挡，圆形漏斗容易卡滞无法完全贴合加注口边缘，扁口的窄边结构可以顺利伸入受限空间，避免加注过程中液体渗漏到周边零部件表面造成腐蚀；家用场景下向窄口油壶、分装瓶内注入食用油、清洁液时，扁口结构可以更好贴合容器内壁，让液体顺着壁面缓慢流下，减少液体冲击产生的气泡和溢洒；实验室小剂量试剂分装时，扁口的导流面更宽，流速控制更稳定，不会因为瞬时流量过大冲溅出容器造成试剂浪费或安全隐患。

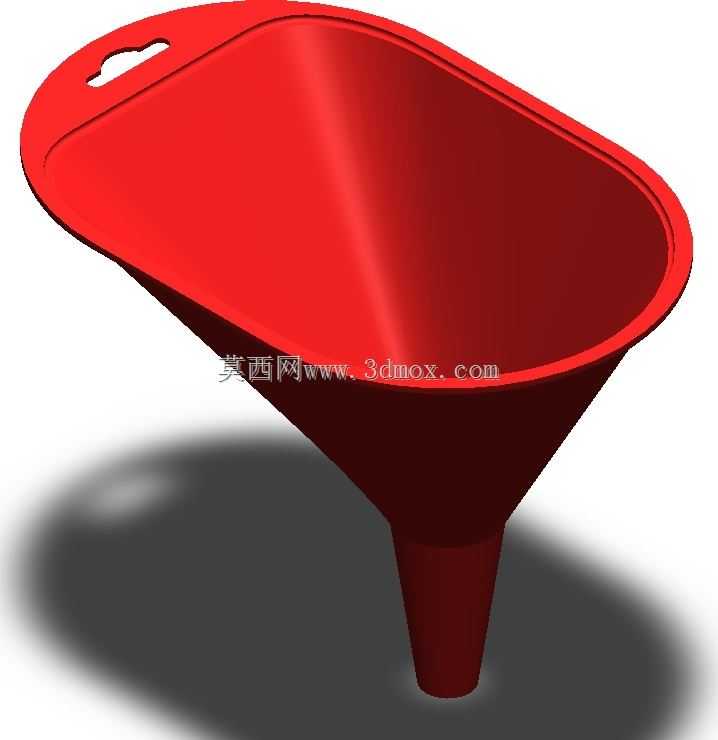

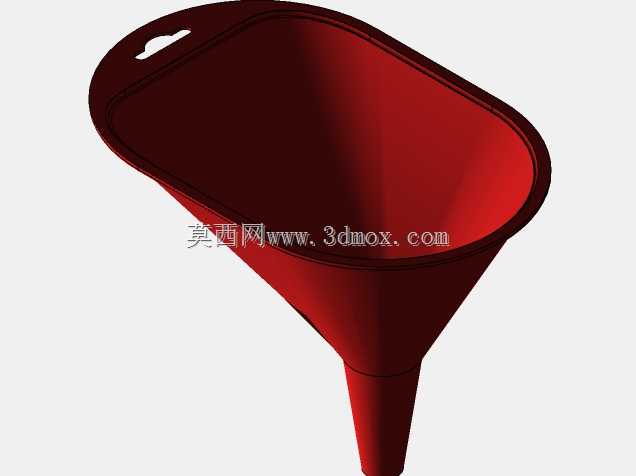

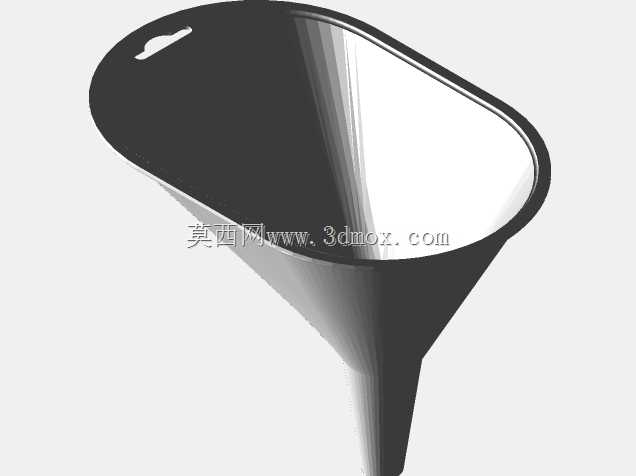

　　从功能特性上看，这款漏斗在传统锥形导流结构的基础上做了三处关键的结构调整。首先是上口的扁形设计，区别于常规圆形漏斗的等径锥面，这款漏斗的上口采用类椭圆的扁宽结构，长边长度远大于短边，一方面可以在伸入狭窄加注口时获得更大的通流截面积，保证加注效率不会因为入口受限出现明显下降，另一方面宽边的导流面可以让液体形成更薄的流层，降低流道内的空气裹挟量，减少加注过程中的咕嘟异响和液体喷溅。其次是上口边缘的挂孔结构，挂孔采用长圆形开孔设计，开孔边缘做了圆弧过渡，没有尖锐棱角，既可以穿入挂绳挂在墙面挂钩上收纳，也可以直接挂在工具架的挂杆上，收纳时不会占用平面空间，取用也更方便；挂孔位置设置在上口边缘的加厚凸台上，凸台位置做了局部壁厚加强，即使频繁挂取也不会出现应力断裂的问题。第三是下口的直段导流设计，区别于部分漏斗下口直接做锥面收窄的结构，这款漏斗的下出口保留了一段长度的直圆柱段，直段的外径做了统一尺寸设计，可以适配市面上绝大多数常见的小口径加注口，插入加注口后直段外壁和加注口内壁可以形成短距离的配合，避免加注过程中漏斗因为液体冲击出现偏移滑脱。

　　从设计思路层面拆解，这款漏斗的结构完全围绕使用全流程的痛点做优化。首先是壁厚设计，整个漏斗的壁厚采用渐变式设计，上口边缘位置壁厚最大，向下逐渐过渡到锥面的均匀壁厚，下口直段位置再次做局部加厚，这种壁厚设计一方面可以保证上口边缘的结构强度，即使受到轻微磕碰也不会出现开裂变形，另一方面锥面的均匀壁厚可以在塑料注塑成型时减少缩痕、翘曲的成型缺陷，降低生产过程中的不良率，下口的加厚设计则可以避免频繁插拔加注口造成的下口磨损、开裂问题。其次是锥面的角度设计，锥面的导流角度经过反复验证，既不会因为角度过小导致漏斗整体高度过高、收纳不便，也不会因为角度过大导致液体流速过快、流态不稳定出现溢洒，锥面内壁做了高光顺滑处理，没有注塑合模线的凸起残留，液体流过时阻力极小，不会出现液体挂壁残留的问题，加注完成后残留的液体会快速顺着锥面流下，减少残留浪费。第三是上口边缘的卷边设计，整个上口边缘做了外翻的卷边结构，卷边的圆弧半径经过优化，手持时不会硌手，同时卷边结构可以大幅提升上口的结构刚度，即使单手捏持漏斗也不会出现明显的变形，保证锥面的导流形状始终处于稳定状态。

　　关于外形尺寸与安装边界，这款漏斗的整体高度控制在适配多数操作场景的范围内，下口直段的外径适配常规3-5cm内径的加注口，扁口的短边尺寸小于多数狭窄加注口的最小宽度，可以顺利伸入缝隙位置的加注口内；收纳状态下，扁形结构可以多个叠放，叠放后的占用空间远小于同通流能力的圆形漏斗，适合放在工具箱、储物抽屉内收纳。需要注意的是，这类塑料材质的漏斗使用温度存在边界，不适合加注高温液体，避免材料受热变形影响结构精度，日常使用后及时清洁内壁残留的液体，避免残留液体干结后附着在锥面影响导流顺滑度。
