多比例适配3D打印星星拼接益智构件

　　这款星星拼接构件的设计初衷，是面向桌面级FDM 3D打印场景开发的轻量化拼装教具，日常可应用在中小学创客教育课堂、青少年科创实践活动、桌面益智摆件制作等场景，也可作为结构设计入门者练习拼接公差配合的实操案例。从实际使用角度看，这类拼接构件不需要额外的粘接剂或者紧固件，依靠拼块之间的精准咬合就能完成整体组装，组装完成后可形成规整的立体星形结构，既可以作为几何教学的具象演示道具，帮助学习者理解空间几何的面与边的拼接逻辑，也可以作为个性化桌面装饰件，满足小众文创定制的需求。

　　设计过程中首先考虑的是3D打印的成型可行性，所有拼块都做了无悬空角度优化，单个拼块的所有外伸结构倾斜角度都大于45度，打印时不需要添加支撑结构，能有效减少打印耗材的浪费，同时避免支撑拆除后留下的表面瑕疵，降低后期打磨处理的工作量。拼块之间的配合面采用了微间隙过盈配合设计，单边预留0.15mm的装配公差，适配PLA、ABS等常见3D打印耗材的成型收缩率，既不会因为间隙过小导致拼装时卡滞甚至拼块断裂，也不会因为间隙过大导致组装后结构松散容易散架。

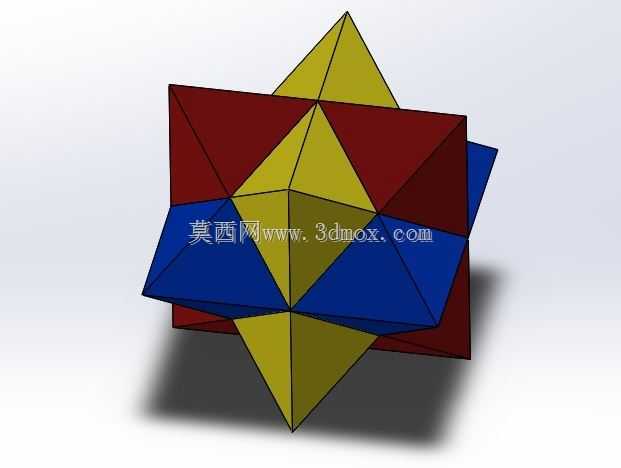

　　从结构拆分逻辑来看，整个星形结构被拆分为6个独立的拼块，每个拼块的几何形态都做了对称化处理，其中包含3种不同形态的基础拼块，每种形态对应2个镜像对称的零件，这样的拆分方式一方面能降低单个拼块的打印尺寸，让打印幅面较小的入门级3D打印机也能完成制作，另一方面也降低了拼装的难度，使用者可以通过拼块的形态差异快速找到对应的拼接位置，不需要对照复杂的安装说明书就能完成组装。针对不同的使用需求，设计时预留了三种打印比例档位，分别对应1倍基础尺寸、2倍放大尺寸，不同比例下的拼块配合公差都做了等比例缩放适配，1倍尺寸打印完成后整体星形的外接圆直径约80mm，适合作为钥匙挂件、冰箱贴等小型文创配件，2倍尺寸打印完成后整体外接圆直径约160mm，适合作为桌面摆件、几何教学道具使用。

　　安装边界方面，单个拼块的最大轮廓尺寸在1倍比例下不超过45mm，打印时可以在普通220*220mm打印幅面的平台上同时排布6个拼块，一次性完成全部零件的打印，不需要分次打印。拼块的所有边角都做了R1.5mm的圆角处理，避免打印过程中出现边角翘曲，同时也能防止拼装和使用过程中尖锐边角划伤使用者，尤其适合面向低龄学习者的教学场景使用。拼接面的咬合结构采用了梯形卡榫设计，卡榫的导入端做了15度的导向斜角，拼装时可以快速对准卡位，沿着导向斜角滑入即可完成锁紧，多次拆装也不会出现卡榫磨损导致的配合松动问题。

　　在实际打印测试过程中，这类拼块不需要过高的打印精度，采用0.2mm层厚、20%填充率的参数即可满足使用要求，单个1倍比例拼块的打印时长约12分钟，整套零件打印总时长不超过80分钟，打印效率较高，适合批量制作用于科创活动的物料。如果需要制作不同色彩的成品，只需要更换不同颜色的耗材打印对应拼块，组装后就能得到多色拼接的星形效果，不需要后期上色处理，进一步降低了制作门槛。
