0-25mm量程外径千分尺精密测量工具

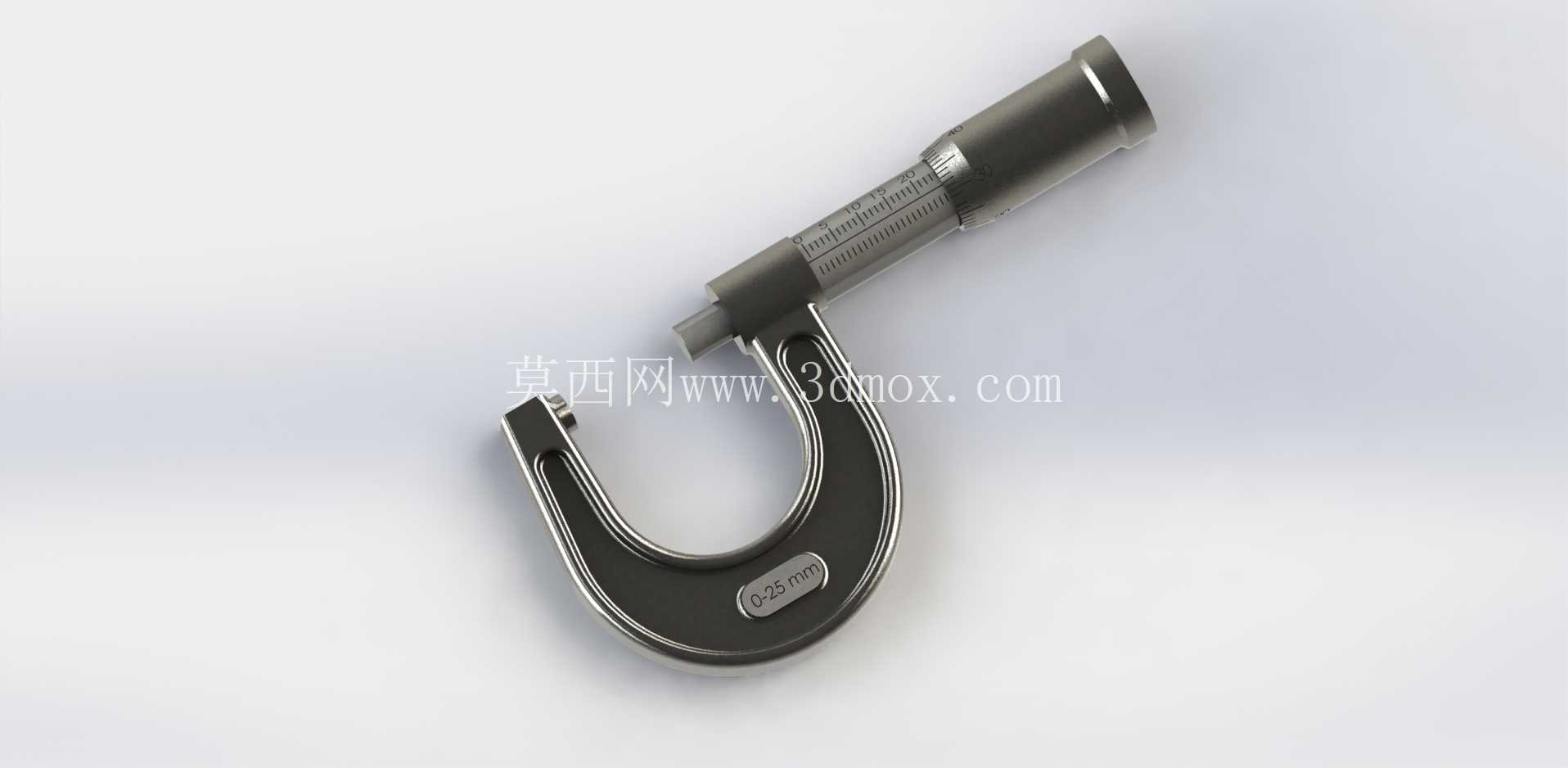

　　这款0-25mm量程的外径千分尺，是机械加工现场尺寸管控环节最常用的接触式精密测量器具，在机加工工序间检测、成品终检、工装调机校准、精密装配配磨等场景中承担核心尺寸核验职能，相比游标卡尺，它能实现更高精度的线值尺寸读取，是公差等级在IT6及以上的轴类、盘类、小尺寸外形零件尺寸判定的必备器具。从结构设计逻辑来看，这款千分尺遵循经典的螺旋副传动测微原理，通过测微螺杆的精密螺纹副将旋转运动转化为测砧与测微螺杆测量面间的直线位移，螺纹副的加工精度直接决定了示值误差水平，模型完整还原了尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置这几个核心功能部件的结构形态，没有做过度的外观简化，能清晰看到各部件的装配关系与配合边界。

　　尺架采用弓形镂空结构设计，这种结构一方面能留出足够的测量操作空间，方便卡入不同形态的被测工件，另一方面通过合理的截面壁厚设计，在控制整体重量的同时保证足够的结构刚性，避免手持测量时尺架发生弹性形变带来的测量误差，尺架表面的防滑包覆结构也做了还原，对应实际产品上的隔热防滑层，能减少手持时体温传导导致的尺架热变形，同时提升握持稳定性。测砧与测微螺杆的测量面为硬质合金镶片结构，模型上虽然没有标注材质，但结构上还原了测量面的凸起镶装形态，这部分是千分尺的核心工作面，需要具备极高的硬度与耐磨性，长期使用后也能保持平面度与平行度要求，避免测量面磨损带来的系统误差。

　　固定套管与微分筒上的刻度结构在模型中做了清晰呈现，固定套管上的基准线、毫米刻度与半毫米刻度，配合微分筒上的圆周等分刻度，能实现0.01mm的分度值读取，配合估读可达到微米级的测量分辨能力，微分筒与固定套管的配合间隙在结构上做了合理还原，实际产品中这个间隙会通过精密加工控制在极小范围，既保证转动顺滑无卡滞，又不会出现径向晃动导致的读数偏差。测力装置位于千分尺的尾部，模型还原了棘轮式测力结构的外形，这个部件的作用是控制测量时的接触压力，当测微螺杆接触工件达到额定测力后，棘轮会发出打滑声响，提示操作者停止转动微分筒，避免不同操作者施加的压力不同导致测量值偏差，也能防止压力过大损坏测微螺杆螺纹或者压伤被测工件表面。

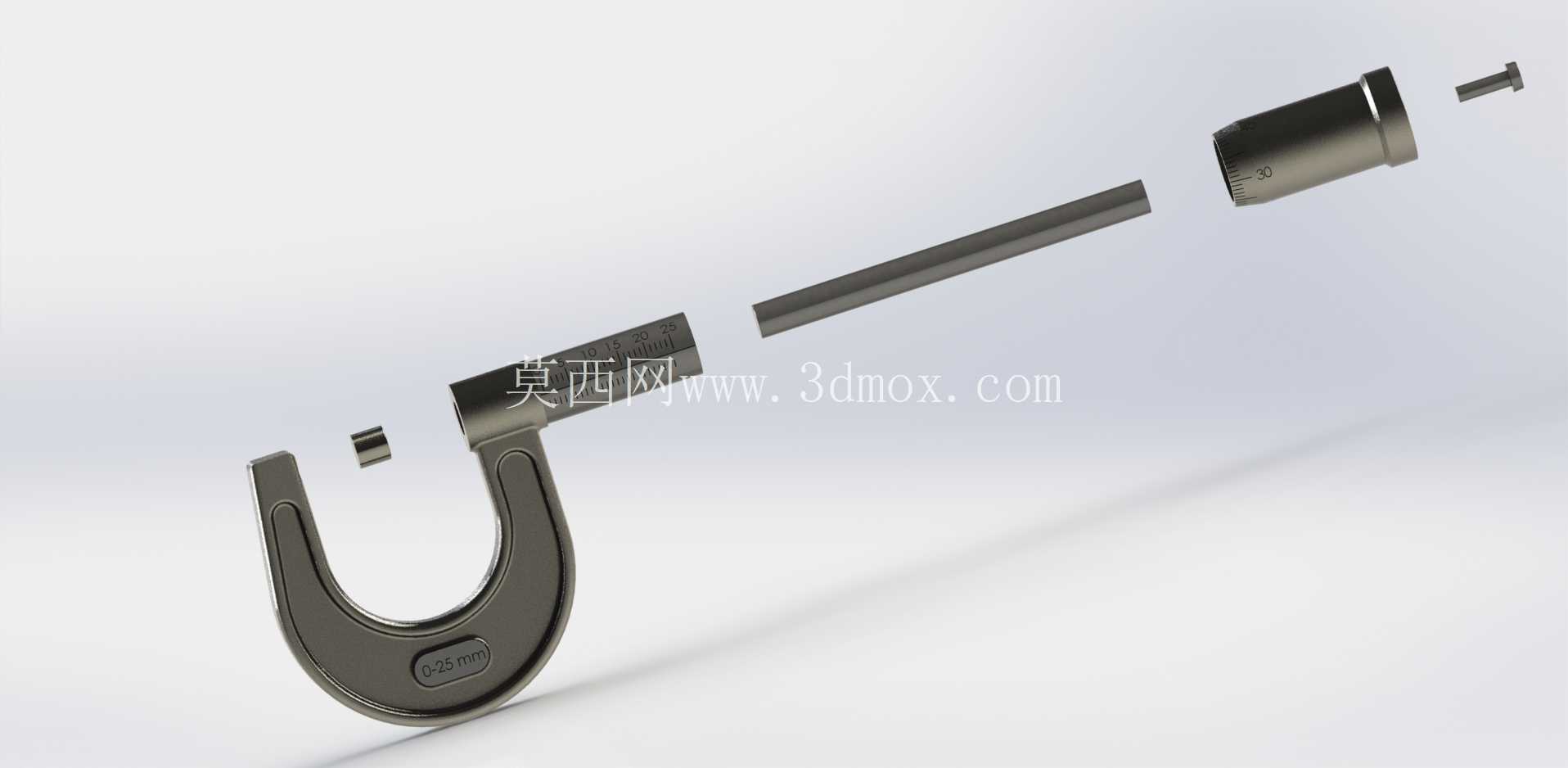

　　锁紧装置位于尺架靠近测微螺杆的位置，结构上为拨杆式锁紧结构，测量完成后扳动拨杆即可锁定测微螺杆的位置，方便取下千分尺后读取数值，避免移动过程中螺杆移位导致读数变化。从尺寸边界来看，这款千分尺的整体外形适配0-25mm的测量行程，弓形尺架的开档深度覆盖常规小尺寸零件的测量需求，整体握持尺寸符合单手操作的人机工程要求，尾部的测力装置直径与微分筒直径匹配，方便单手完成旋进、测力触发、锁紧的全流程操作。在实际应用中，这类千分尺除了常规的外径尺寸测量，还可以配合专用附件完成窄槽宽度、小尺寸壁厚、纸张薄膜厚度等特殊尺寸的检测，在五金加工、模具修配、精密零部件装配、计量室校准等场景都有极高的使用频率。建模过程中对各运动部件的装配关系做了准确还原，测微螺杆与尺架的配合段、微分筒与固定套管的套接段、锁紧装置的动作空间都预留了合理的间隙，没有出现结构干涉的问题，尺架上的量程标识位置也与实际产品一致，能直观体现产品的测量范围。对于结构设计从业者来说，这个模型可以作为精密量具结构参考，理解螺旋测微结构的传动逻辑、精密测量器具的精度保障设计思路；对于加工现场的工艺人员来说，模型的结构还原度足够支撑测量操作的模拟演示，也可以作为工装设计时的空间避让参考，在设计检具、工位器具时预留千分尺的操作空间。
