可调开口活动扳手结构设计

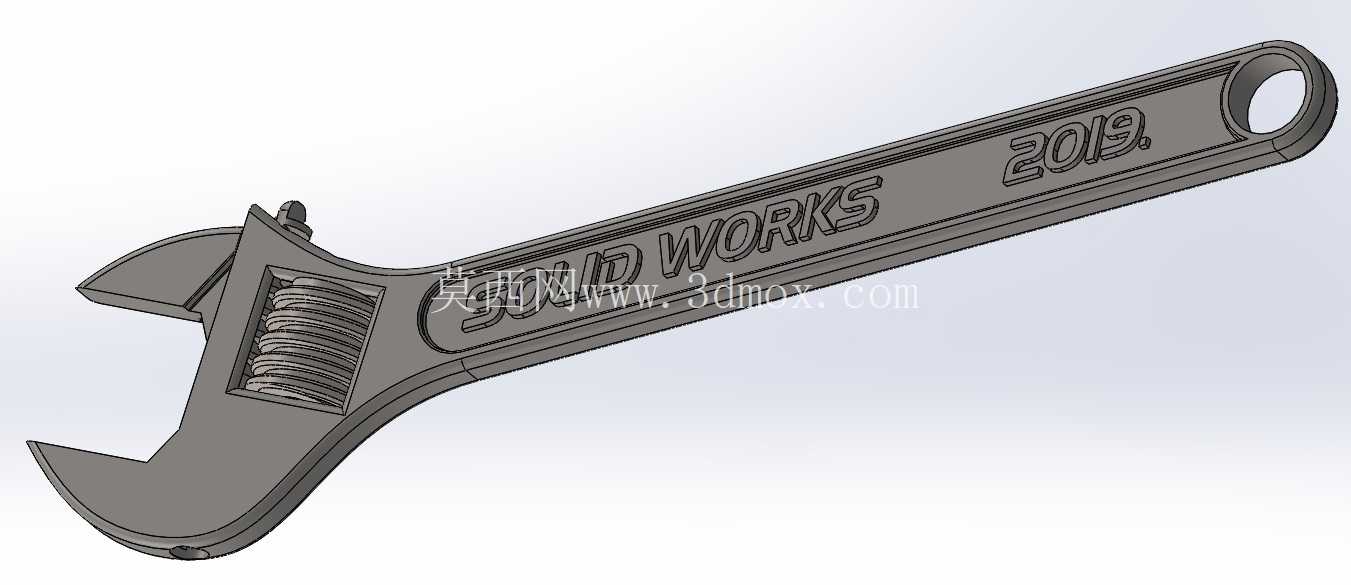

　　日常设备维保、管线安装、小型机械拆装场景里，活动扳手始终是一线作业人员随身工具包内的高频使用器具，区别于固定开口的呆扳手，它的可调开口特性让单把工具就能覆盖一定范围内的多规格螺栓、螺母拆装需求，不用携带多把固定尺寸扳手，大幅降低外出作业的工具负重。这款可调活动扳手的设计核心围绕蜗轮蜗杆调节结构展开，扳体头部的固定钳口与活动钳口配合，通过扳体正面嵌入的蜗轮与活动钳口背部的齿条啮合，转动蜗轮即可带动活动钳口沿扳体头部的导向槽平稳滑动，实现开口尺寸的连续调节，调节过程中钳口的平行度公差控制在0.1mm以内，避免夹持紧固件时出现打滑、棱角磨损的问题。

　　从结构强度层面考虑，扳体主体采用一体化锻造的受力结构设计，手柄尾部的挂孔既方便工具悬挂收纳，也能在需要额外施力时穿入加力杆延伸力臂，应对大扭矩紧固场景；钳口的咬合面做了细密的齿纹处理，齿纹角度经过反复校核，夹持时能与紧固件的六角侧面形成足够的静摩擦力，同时不会过度啃伤紧固件表面，兼顾夹持可靠性与紧固件保护需求。设计过程中重点校核了几个关键受力位置的强度：一是蜗轮与齿条的啮合齿强度，确保最大开口状态下施加额定扭矩时不会出现断齿、滑齿问题；二是扳体颈部的过渡圆角位置，这个位置是扭矩传递过程中的应力集中区，通过加大过渡圆角、优化截面厚度的方式分散应力，避免长期使用后出现疲劳断裂；三是活动钳口与导向槽的配合间隙，间隙过大会导致钳口晃动、夹持精度下降，间隙过小则会出现调节卡滞，最终将配合间隙控制在0.02-0.04mm区间，兼顾调节顺滑度与夹持稳定性。外形尺寸方面，这款扳手的整体长度适配成人单手握持操作，手柄表面做了平面防滑处理，即使手上沾有少量油污也能稳定握持；头部的整体厚度控制在合理范围，能伸入部分狭窄的设备安装空间完成紧固件操作，不会因为头部过厚无法就位。开口调节范围覆盖了日常维保场景中最常见的螺栓规格，从小型电子设备安装的小规格螺母，到水管安装、设备机架固定的中等规格螺栓都能适配，不用频繁更换工具。

　　实际使用场景中，这款扳手既可以用于家用水电维修、家具拆装，也能满足工厂设备日常点检维保、户外管线施工的作业需求，调节结构的阻尼感经过优化，转动蜗轮时不会出现过松滑牙或者过紧费力的问题，单手就能完成开口尺寸的快速调节，作业过程中遇到不同规格的紧固件时不用放下工具找对应尺寸的呆扳手，能有效提升作业效率。钳口的开合行程做了限位设计，当开口调节到最大尺寸时，活动钳口不会从导向槽内脱出，避免使用过程中零件脱落丢失；手柄的截面采用符合人体工学的扁平设计，长时间握持施力时不会硌手，尾部的圆弧过渡处理也能避免施力时手柄边缘划伤手掌。

　　从建模细节来看，扳体表面的标识区域做了凹陷处理，后续可以通过激光打标或者蚀刻的方式标注规格、品牌信息，不会因为长期摩擦导致标识磨损消失；蜗轮的调节轮表面做了滚花处理，手指转动调节时摩擦力足够，即使戴薄劳保手套也能轻松转动调节，不会出现打滑拧不动的情况。导向槽的内部做了清根处理，活动钳口滑动到最小开口位置时不会出现卡滞，也不会因为加工残留的毛刺影响调节顺滑度。整体结构没有多余的复杂零件，所有活动部件都集成在扳体主体上，后期维护只需要定期在蜗轮齿条位置涂抹少量润滑脂就能保证调节顺畅，不需要复杂的拆解保养，适合在各种复杂作业环境下长期使用。
