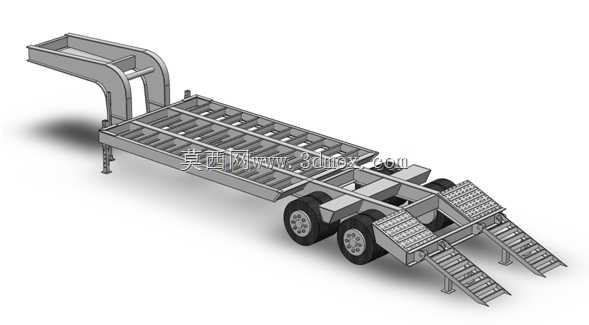

四十吨级低平板爬梯式运输半挂车结构

　　装卸效率比需要吊装的平板车高60%以上，在没有大型吊装设备的野外工地场景适配性极强。从结构设计思路来看，整个车架采用了变截面的鹅颈设计，前端鹅颈部分做了上弯结构，用来匹配牵引车头的鞍座连接高度，同时把货台部分的高度尽可能压低，常规状态下货台承载面离地高度可以控制在1米左右，比普通栏板挂车低40公分以上，一方面可以降低重载状态下的整车重心，提升高速行驶和非铺装路面行驶的稳定性，另一方面也能满足超高设备的运输限高要求，毕竟很多工程设备自身高度就接近3米，货台降低后总高度可以控制在公路限高4米的合规范围内。承载结构上，货台主纵梁采用了工字钢焊接结构，横梁采用等间距布置的槽钢结构，上面铺设的防滑花纹板或者镂空的钢制格栅，既可以降低整车自重，做重型设备转运的工程人都清楚，40吨级的低平板爬梯半挂车，是工地转场、厂内重型构件倒运最常用的载具，不像普通栏板挂车受货台高度限制，这类车型的核心设计逻辑就是围绕“低货台、强承载、快装卸”三个核心需求展开，这套三维结构完整还原了量产车型的所有关键受力节点，做结构校核或者改装设计的时候可以直接参考受力传递路径。先说说实际应用场景，这类半挂车主要用来转运履带式挖掘机、压路机、小型工程钻机这类自带行走机构的重型工程设备，也可以运输大型钢构件、预制混凝土模块这类不可拆解的重载货物，尤其是在城乡基建工地、设备租赁场站、大型厂区内部转运场景里，爬梯结构省去了额外吊装设备的投入，设备可以直接通过爬梯自行开上货台，

　　又能避免雨天或者设备带泥行驶时货台积水打滑，横梁间距经过严格校核，在40吨额定载荷下，纵梁最大扰度控制在跨度的1/700以内，完全满足重载运输的刚度要求，不会出现长时间重载行驶后车架永久变形的问题。行走部分采用了三轴并装双胎的结构，每根车桥的额定载荷都在13吨以上，匹配重载型钢板弹簧悬架，能够很好地过滤非铺装路面的颠簸冲击，避免载荷集中对车架造成损伤，车桥的安装位置经过配重优化，重载状态下鞍座的载荷分配在牵引车头允许的牵引质量范围内，不会出现车头翘头或者后桥过载的问题。后端的爬梯结构是这套设计的核心功能部件，采用了分段式的防滑爬梯，爬梯表面焊接了等间距的防滑钢筋，履带或者轮胎在爬坡时不会出现打滑现象，爬梯的铰接点做了加强筋加固，

　　爬梯放下时末端直接接触地面，形成的爬坡角度控制在15度以内，大部分履带式工程设备都可以平稳开上货台，不需要额外铺垫坡道，爬梯收起后通过挂钩结构固定在车架后端，行驶过程中不会出现晃动脱落的问题。安装边界方面，这套结构的整体长度控制在13米以内，鹅颈部分长度约2.3米，货台有效承载长度约10米，宽度2.5米，完全符合公路货运车辆的外廓尺寸要求，牵引销采用标准的90号牵引销，和市面上主流的重载牵引车头鞍座完全匹配，制动气路、电路的接口位置都预留了标准安装位，不需要额外改装就可以和常规牵引车头对接。做结构设计的时候要特别注意几个受力节点：鹅颈和主纵梁的连接位置、爬梯铰接点位置、车桥和悬架的连接位置，这几个位置是重载状态下应力最集中的区域，

　　建模的时候已经做了圆弧过渡和加强板设计，避免应力集中导致的焊缝开裂问题，另外货台两侧的边梁做了加厚处理，可以用来固定捆绑带的挂钩，重载运输时可以通过多点捆绑把设备牢牢固定在货台上，避免运输过程中设备移位。很多新手做这类挂车设计的时候容易忽略爬梯的承载校核，其实爬梯在设备开上货台的瞬间，单个爬梯要承受设备近一半的重量，所以爬梯的纵梁采用了双槽钢扣合的焊接结构，内部加了横向加强筋，哪怕是40吨的设备单侧履带压在爬梯上，也不会出现爬梯弯折的问题。另外车架尾部的支撑支腿，在装卸货的时候可以放下来支撑在地面上，避免装卸过程中车架尾部下沉，导致牵引车头受力过大，支腿采用了联动式的机械支腿，操作简单，支撑力足够，哪怕在不太平整的工地地面，也可以通过调节支腿高度把货台调平，方便设备上下。
