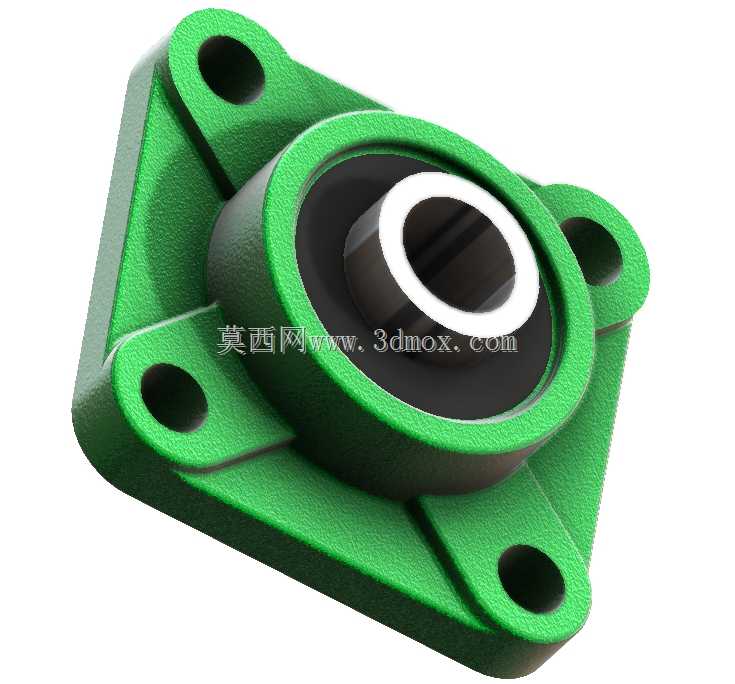

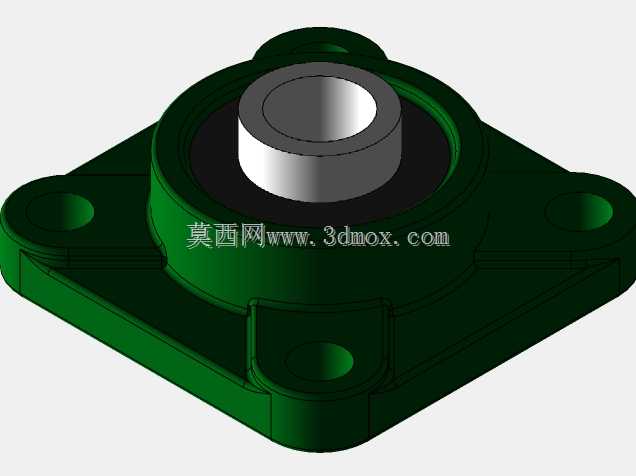

带20mm轴承安装位方形铸铁轴承座

　　做传动结构设计时，这类带方形安装法兰的铸铁轴承支撑件，是轻工输送线、小型农机传动组、食品包装设备的辅机传动段里出镜率极高的零件，很多工程师在做中低载荷、定轴转动的支撑布局时，都会优先选这类结构，核心原因是它的安装容错率比菱形法兰、立式凸台轴承座更高，四个角的安装孔位在安装面加工存在小范围平面度误差时，依然能通过对角逐步锁紧的方式实现稳定固定，不会像两孔安装的支撑件那样出现锁紧后轴系别劲的问题。

　　这个零件的核心功能是为内径20mm的外球面轴承提供刚性支撑，铸铁材质的壳体本身具备不错的减振性能，相比冲压钢板焊接的轴承座，它在承受间歇性径向冲击载荷时，不会出现焊缝疲劳开裂的问题，适合用在有小幅振动的传动工位，比如输送带的从动辊支撑、小型链轮传动的张紧侧固定。设计这类零件时，首先要匹配对应外球面轴承的外圈配合公差，轴承安装腔的内径公差要选过渡配合区间，既不能过松导致轴承跑外圈，也不能过紧造成装配时轴承外圈变形，影响转动灵活性。

　　从安装边界来看，方形法兰的四个安装孔采用对称布局，孔位中心距要匹配常用的型材安装面尺寸，安装孔本身做了沉头设计，可以容纳内六角螺栓的头部，避免螺栓头突出干涉周边的传动部件。壳体的轴承安装位做了高出法兰面的凸台结构，这个凸台一方面可以增加轴承配合段的轴向长度，提升支撑刚性，另一方面可以在安装时起到定位作用，让轴承座的安装面和设备机架面贴合时，轴承的轴线能快速和预设的轴系对齐，减少调整时间。壳体的边角处做了铸造圆角过渡，避免应力集中，四个安装耳的厚度经过核算，能在额定径向载荷下不出现断裂变形，轴承腔的底部预留了轻微的退刀结构，方便机加工时刀具退出，也能避免轴承装配时顶到腔底造成安装不到位。

　　实际选型使用时，要注意这类轴承座适合水平或小倾角的轴系支撑，不适合大载荷的悬臂轴场景，因为方形法兰的安装螺栓受力均匀性虽然不错，但悬臂载荷会让单侧螺栓承受过大的拉应力，长期运行容易出现松动。建模时要注意区分铸造面和机加工面的粗糙度差异，安装面、轴承配合面是需要机加工的，其余非配合面保留铸造表面即可，不需要额外加工，这样能兼顾零件的加工成本和使用性能。
