对开式法兰安装滑动轴承箱体结构

　　做传动结构设计快十二年，经手的轴承支撑类零件没有一百也有八十，这类对开式的轴承箱体，是中低速重载传动场景里最常用的支撑结构之一，很多刚入行的工程师容易把它和整体式轴承座搞混，实际二者的适用边界差得很远。先从安装场景说，这类带四个安装孔的法兰式底座，最常出现在输送线辊筒支撑、小型破碎机主轴定位、农业机具传动轴固定、轻工设备传动辊组这些位置——这些场景有个共同特点，就是后期维护需要频繁拆装轴承，如果用整体式轴承座，拆换轴承的时候得把轴端的联轴器、链轮、带轮全部拆下来才能抽出轴，费工费时，对开式的箱体只要把上盖的紧固螺栓拆掉，就能直接掀开上盖取出轴和轴承组件，不用动轴端的传动件，维护效率能提升至少三倍。

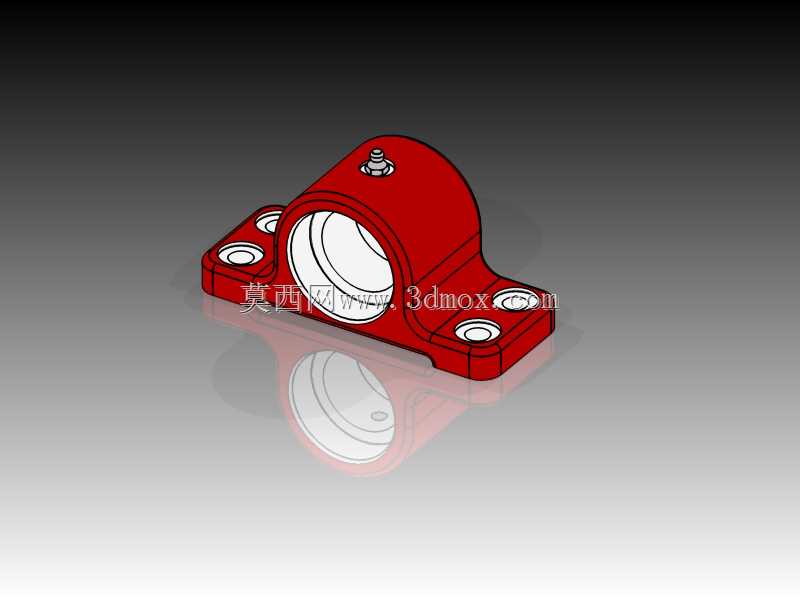

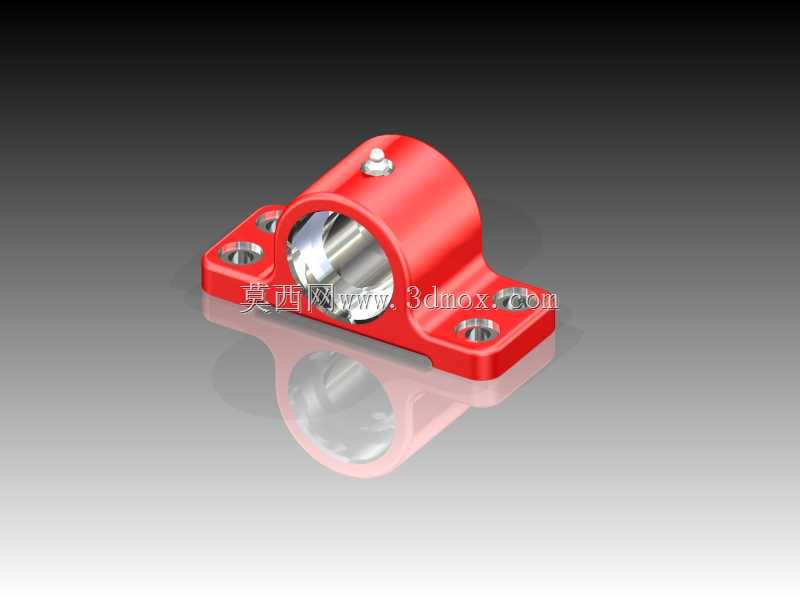

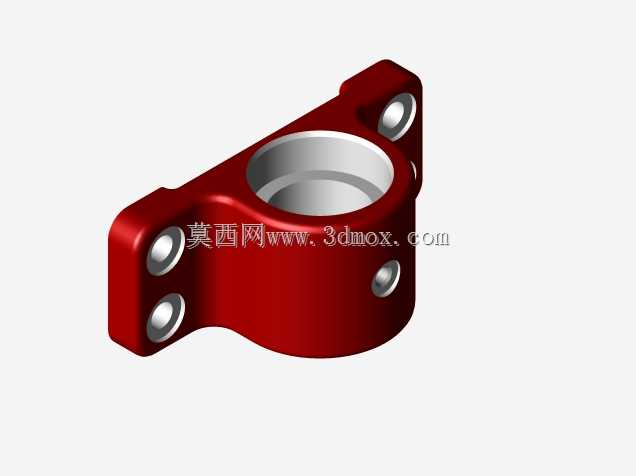

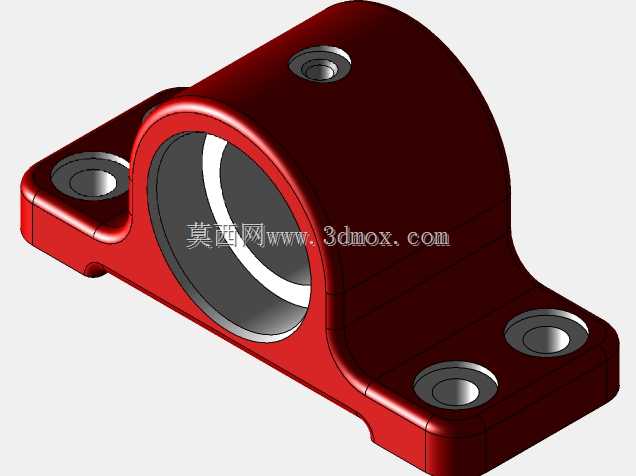

　　从功能特性上看，这个箱体的结构设计完全是围绕承载和定位来的：底座的四个安装孔做了沉台设计，安装的时候内六角螺栓的头部可以完全沉进沉台里，不会突出底座平面，既避免了螺栓头和周边运动部件刮蹭，也能让底座和安装机架的贴合面完全贴实，不会因为螺栓突出导致安装面虚接，运行时产生振动。箱体的主体型腔是和轴承外圈配合的圆柱面，配合公差一般选H7，既能保证轴承外圈装进去之后不会出现径向窜动，又不会因为过盈量太大导致装配时压伤轴承外圈。上盖顶部设计了注油嘴安装孔，这个位置是经过受力校核的，刚好在轴承承载区的正上方，加注润滑脂的时候能直接流到轴承滚动体和滚道的接触面上，不会出现润滑脂堵在型腔死角到不了摩擦面的问题。

　　说下设计思路里容易被忽略的细节：很多新手画这类轴承箱的时候，会把上下箱体的结合面做成完全平整的直面，实际生产里这个结合面会做0.02到0.05毫米的错位止口，合箱的时候止口能自动定位，不会出现上下型腔不同心的问题——要是上下型腔不同心，轴承装进去之后会被别住，运行时温升会快速升高，严重的话不到一周就会把轴承烧死。另外底座的安装孔间距是严格按照安装边界来设计的，四个孔的中心距要匹配常用的型钢安装面尺寸，比如配10号槽钢做安装梁的时候，孔位刚好落在槽钢的翼缘平面上，不会出现孔位探出槽钢平面没法固定的问题；型腔的内径尺寸要匹配对应型号的调心滚子轴承或者深沟球轴承的外圈尺寸，同时型腔两端要留出密封件的安装槽，不管是装毡圈密封还是骨架油封，都能有足够的安装空间，避免运行时润滑脂泄漏，也能阻挡外界的粉尘、碎屑进入轴承内部。

　　再讲实际选型时的尺寸边界：这类轴承箱的中心高，也就是安装底座底面到轴承型腔中心的高度，是核心安装参数，选的时候必须保证轴装上去之后，轴上的传动件比如链轮、带轮的中心高和配套的驱动件中心高对齐，不然传动带或者链条会出现偏磨，寿命骤降。底座的总长度和总宽度要小于安装位置的可用空间，尤其是在密集排布辊筒的输送线上，相邻两个轴承箱之间不能出现干涉，要留出至少5毫米的间隙方便后期拆装扳手操作。上盖的紧固螺栓规格是根据承载来选的，重载场景下用M12或者M14的螺栓，轻载场景用M8或者M10就足够，螺栓孔的位置要避开型腔的壁厚薄弱区，避免锁紧螺栓的时候把箱体壁撑裂。还有箱体的壁厚设计，不是越厚越好，壁厚太厚不仅增加零件重量、提高成本，还会在铸造的时候容易出现缩孔缺陷，一般根据承载大小选8到15毫米的壁厚，再在型腔外侧和底座连接处做加强筋，既能保证整体刚性，又能控制零件重量。

　　实际应用里还要注意，这类箱体的材质一般选灰铸铁HT200，减震性能比钢件好很多，传动时的振动能被铸铁材质吸收一部分，不会出现共振传导的问题，要是用在有腐蚀的场景，比如食品加工设备或者化工输送线，也可以换成304不锈钢铸造的版本，但不锈钢的减震性能差一些，要适当提高壁厚来弥补刚性和减震的不足。很多人觉得轴承箱是个简单的壳子，实际每一处结构尺寸都是经过几十年的工业应用迭代出来的，没有多余的设计，每一个倒角、每一个沉台、每一个孔位都有对应的工程作用，做三维建模的时候要是随便改尺寸，不考虑实际安装和使用的边界，做出来的零件装到设备上很容易出问题，要么装不上，要么用不住。
