在重型工程机械的液压管路固定、车架附属件连接场景中,这类夹紧结构的可靠性直接决定设备长期运行的故障率,很多现场出现的管路磨损、连接件松脱故障,追根溯源都是夹紧部位的拧紧力矩匹配不当,或是局部应力集中导致的夹持力衰减。做这个结构的三维设计时,最先要考虑的不是理论夹持力计算,而是现场装配的实际工况:一线装配工人使用普通扭力扳手作业时,力矩偏差往往能达到±15%,如果结构本身对力矩波动过于敏感,哪怕设计值再精准,实际装配后也会出现要么夹不紧、要么局部压溃的问题。

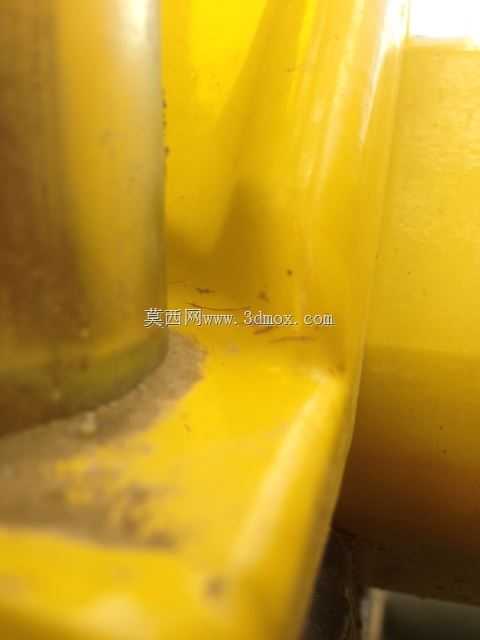

从结构本身的功能逻辑来看,它的核心作用是在被夹持件(比如图中所示的金属硬管、圆截面杆件)和安装基座之间形成稳定的预紧压力,同时避免拧紧过程中夹持面出现局部应力峰值。很多传统的U型栓夹紧结构,在拧紧时会因为接触面的线接触特性,在螺栓预紧力达到额定值的70%时,就会在管材表面出现超过屈服强度的局部压应力,长期受设备振动影响,压痕位置会出现应力松弛,夹持力在几百小时运行后就会下降30%以上。这个优化结构的设计思路,就是把传统的刚性线接触夹持,改成带微量变形补偿的面接触夹持,在夹紧块和被夹持件的接触位置,预留了0.2mm的弧形适配余量,当螺栓拧紧时,夹紧块的接触弧面会随着预紧力的增加产生微量弹性变形,自动贴合被夹持件的外圆表面,把接触应力均匀分散到整个弧形接触面上,而不是集中在两侧的棱边位置。

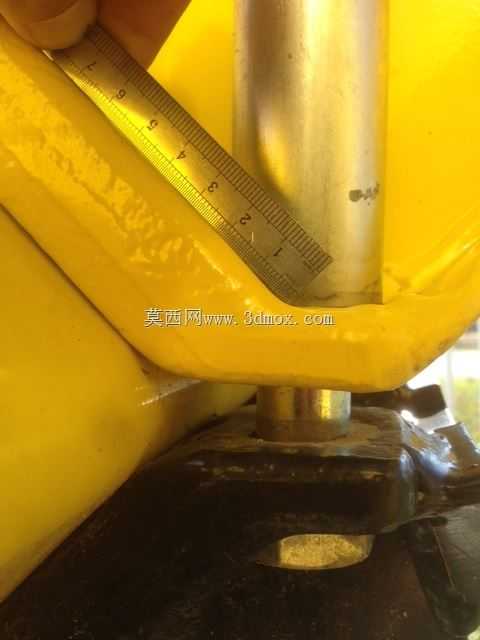

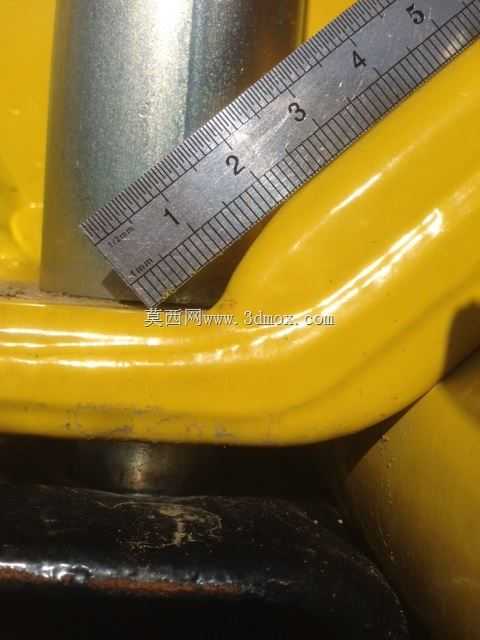

做安装边界设计的时候,要特别注意和周边结构的间隙预留:夹紧块的外侧和周边液压胶管、线束的最小间隙不能小于12mm,避免设备运行振动时出现运动干涉;螺栓的安装空间要预留出扭力扳手的作业空间,套筒的回转半径范围内不能有凸起结构,否则现场装配时工人无法使用定扭工具,只能用普通扳手凭手感拧紧,直接破坏原有的力矩匹配设计。从尺寸链的角度看,夹紧块的弧形接触面的同轴度公差要控制在0.1mm以内,如果同轴度偏差过大,拧紧时会出现单侧贴合的问题,哪怕总拧紧力矩达到设计值,实际有效夹持力也会不足,还会在单侧接触位置产生过大的局部应力。
关于拧紧力矩的匹配逻辑,不是简单把螺栓拧到额定屈服强度的70%就可以,要结合夹持面的摩擦系数、被夹持件的材料屈服强度做联合校核:如果被夹持件是薄壁金属管,拧紧力矩的上限要以管材表面不出现塑性压痕为基准,这时候螺栓的预紧力往往只用到螺栓额定载荷的40%-50%,这时候就要靠夹紧块的接触面积设计来保证足够的夹持摩擦力,避免被夹持件出现轴向窜动。很多设计人员容易犯的错误是只按螺栓的强度选拧紧力矩,忽略了被夹持件的承压能力,最后现场装配时要么把管材夹扁,要么为了不夹扁而减小力矩导致夹紧松脱。

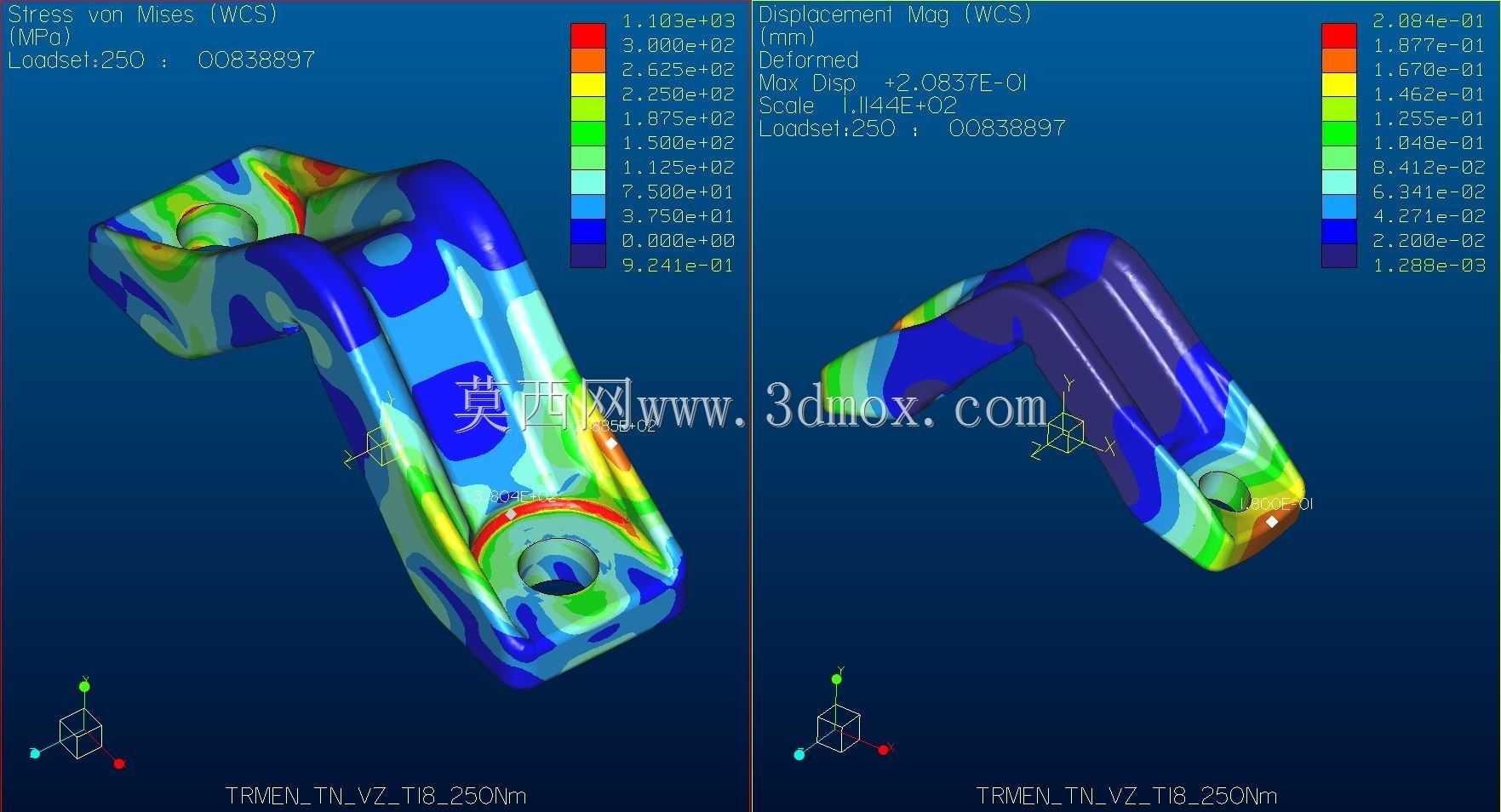

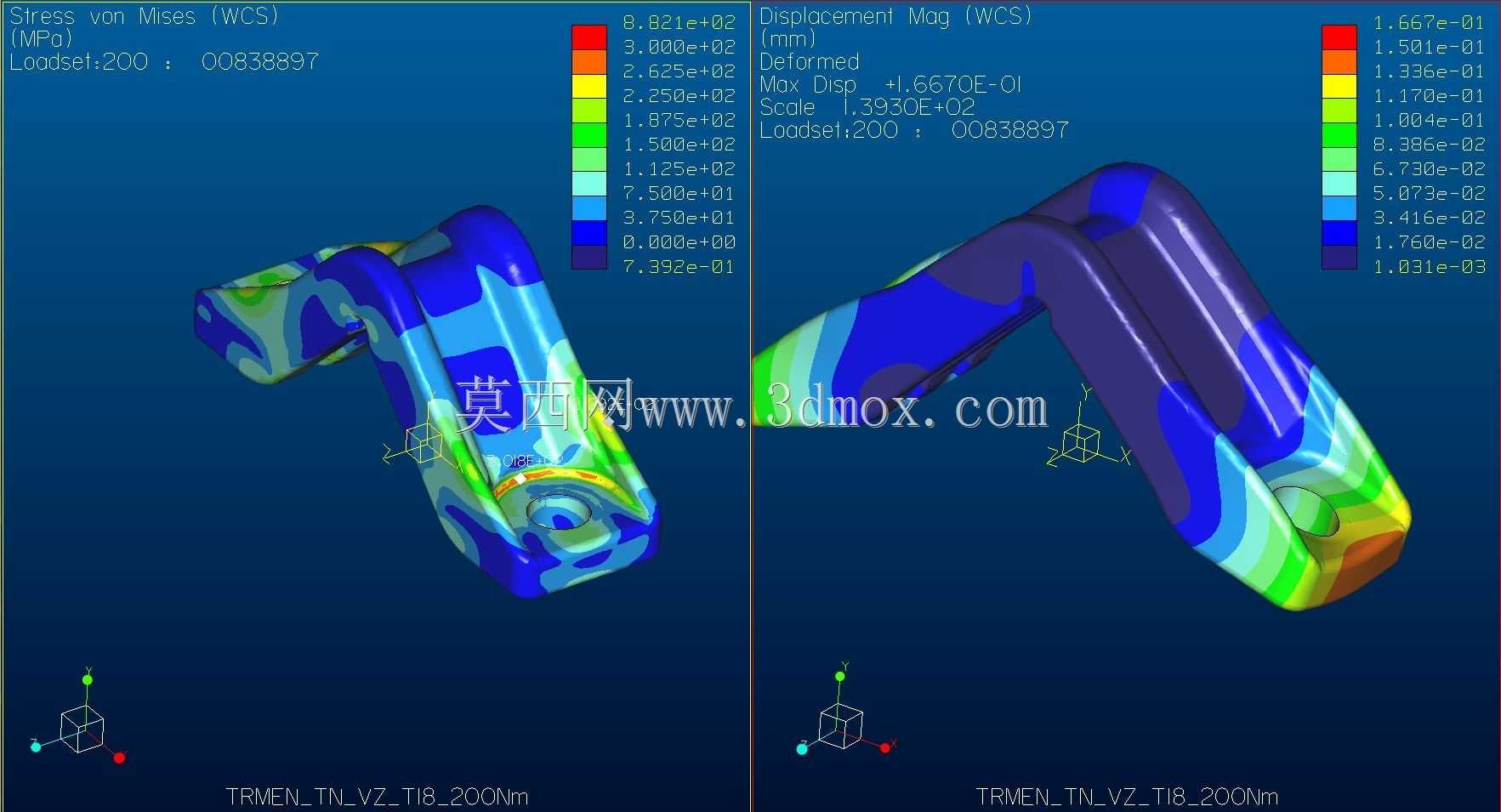

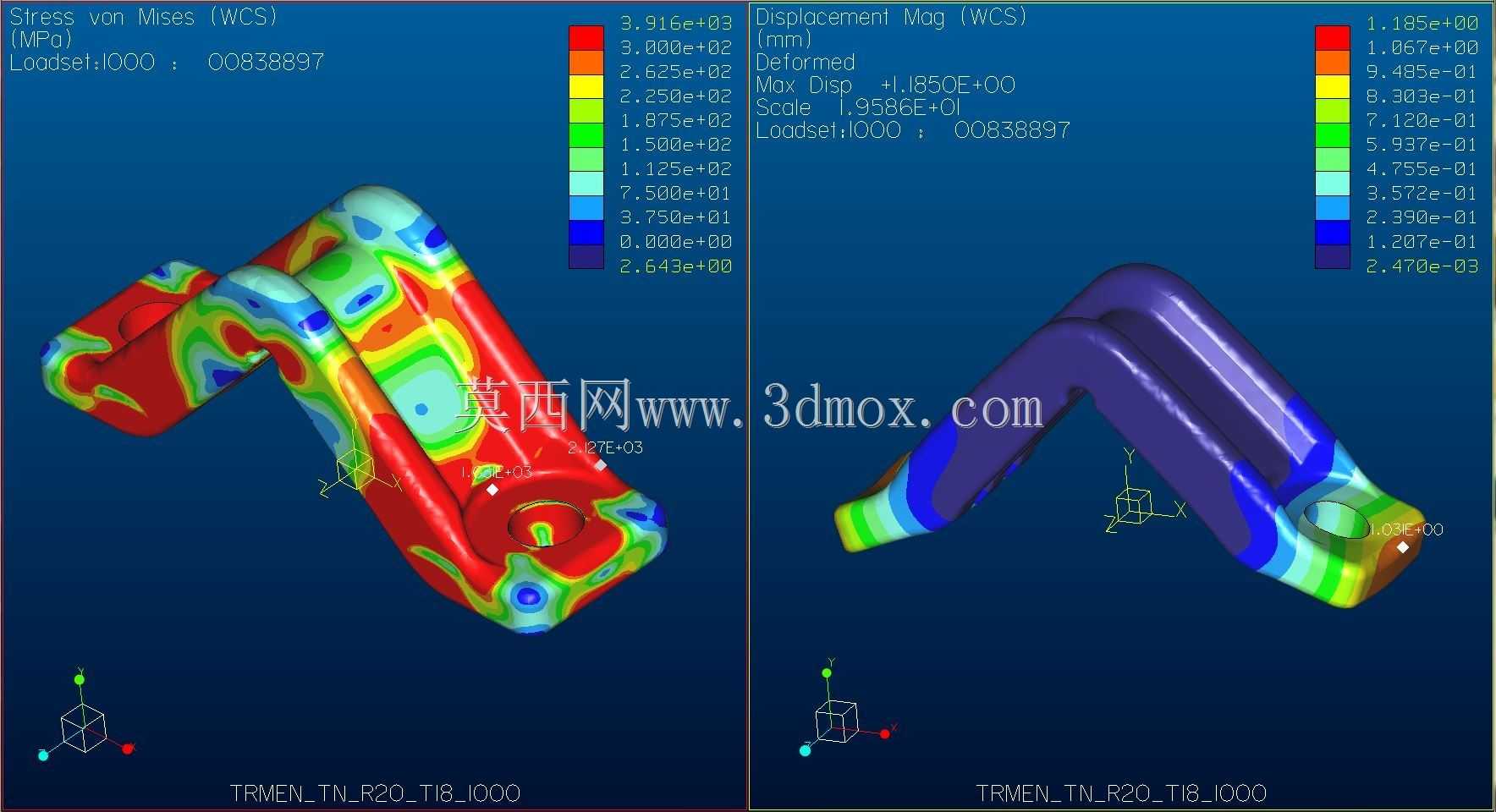

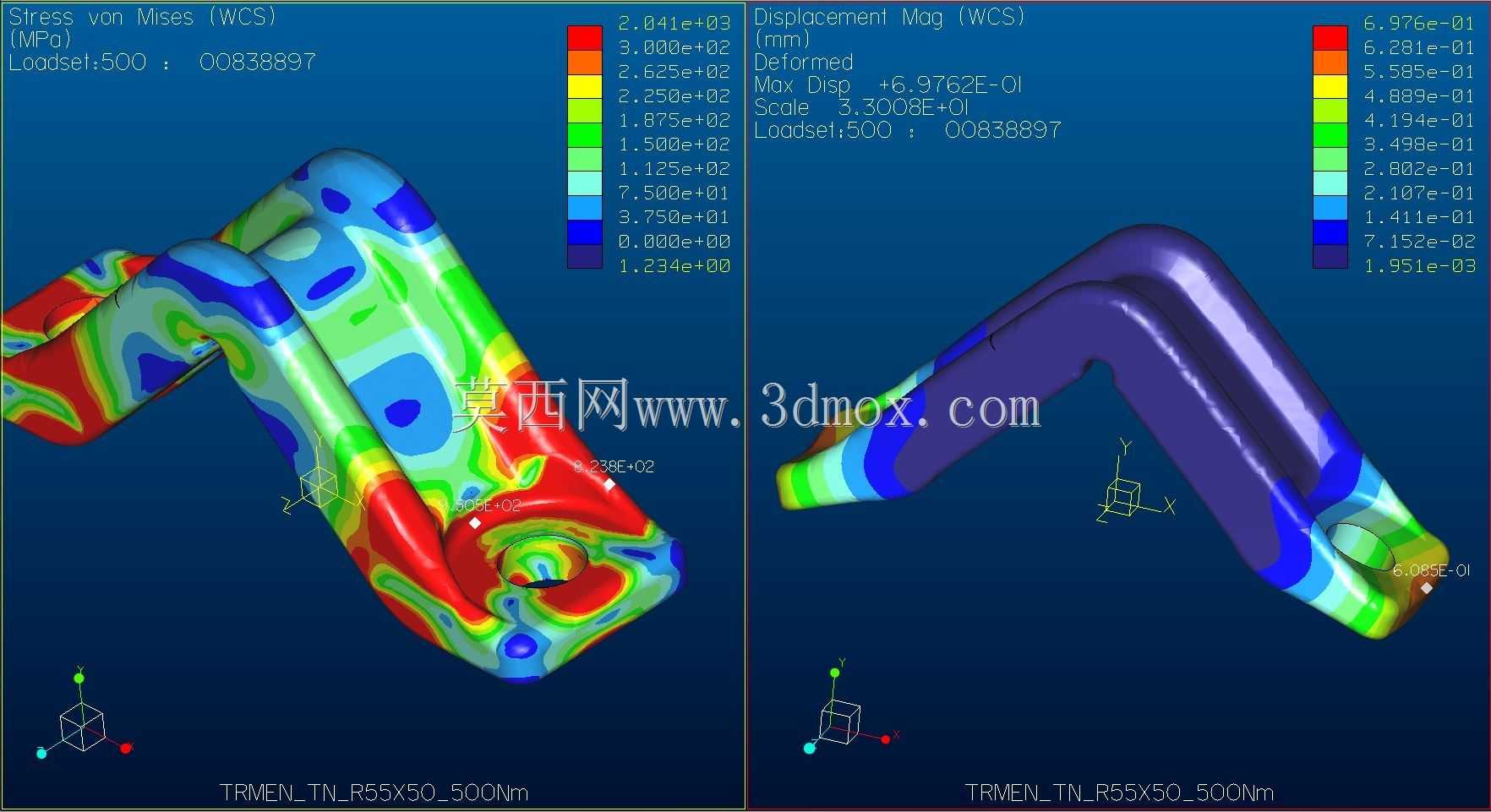

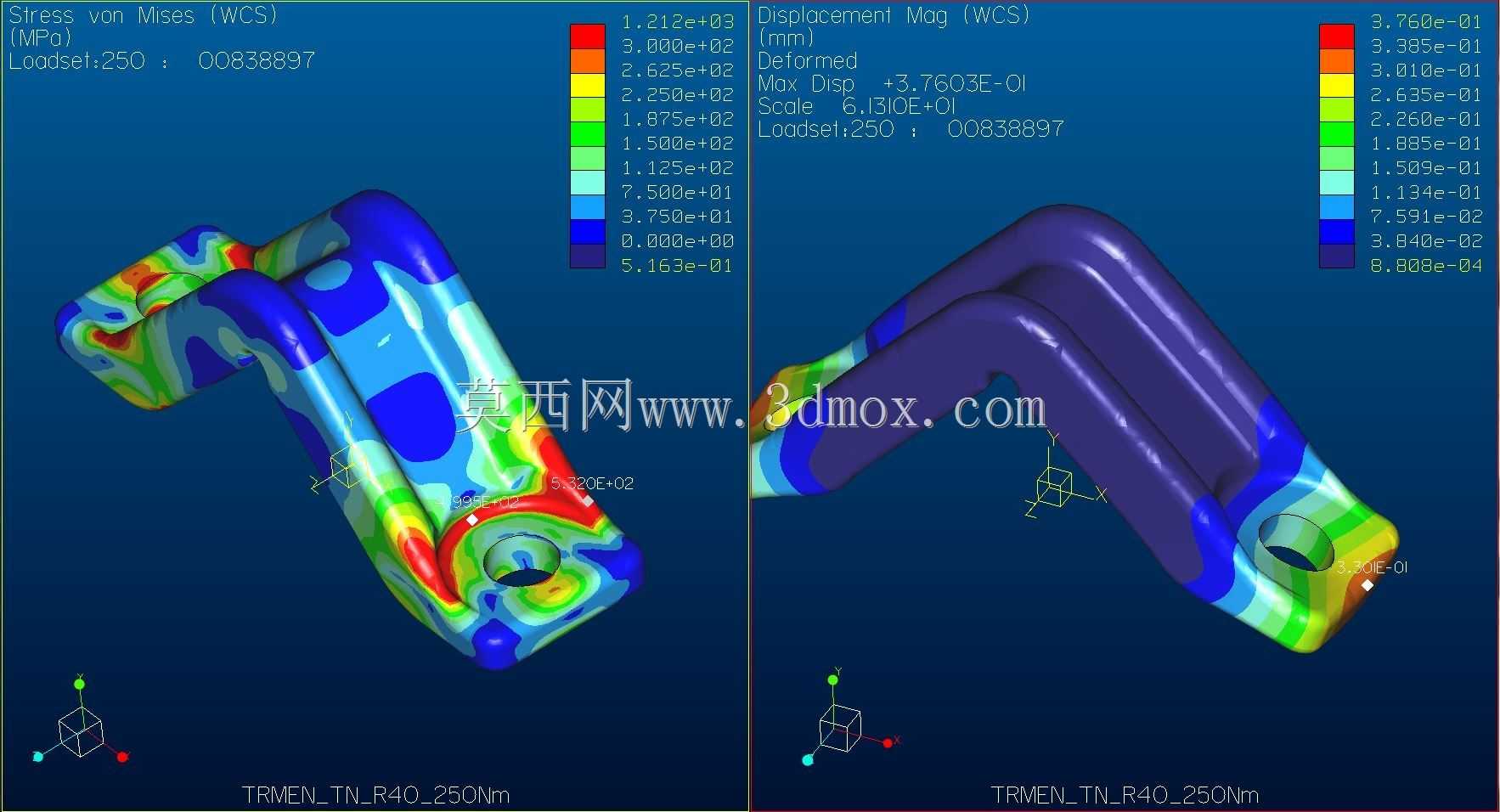

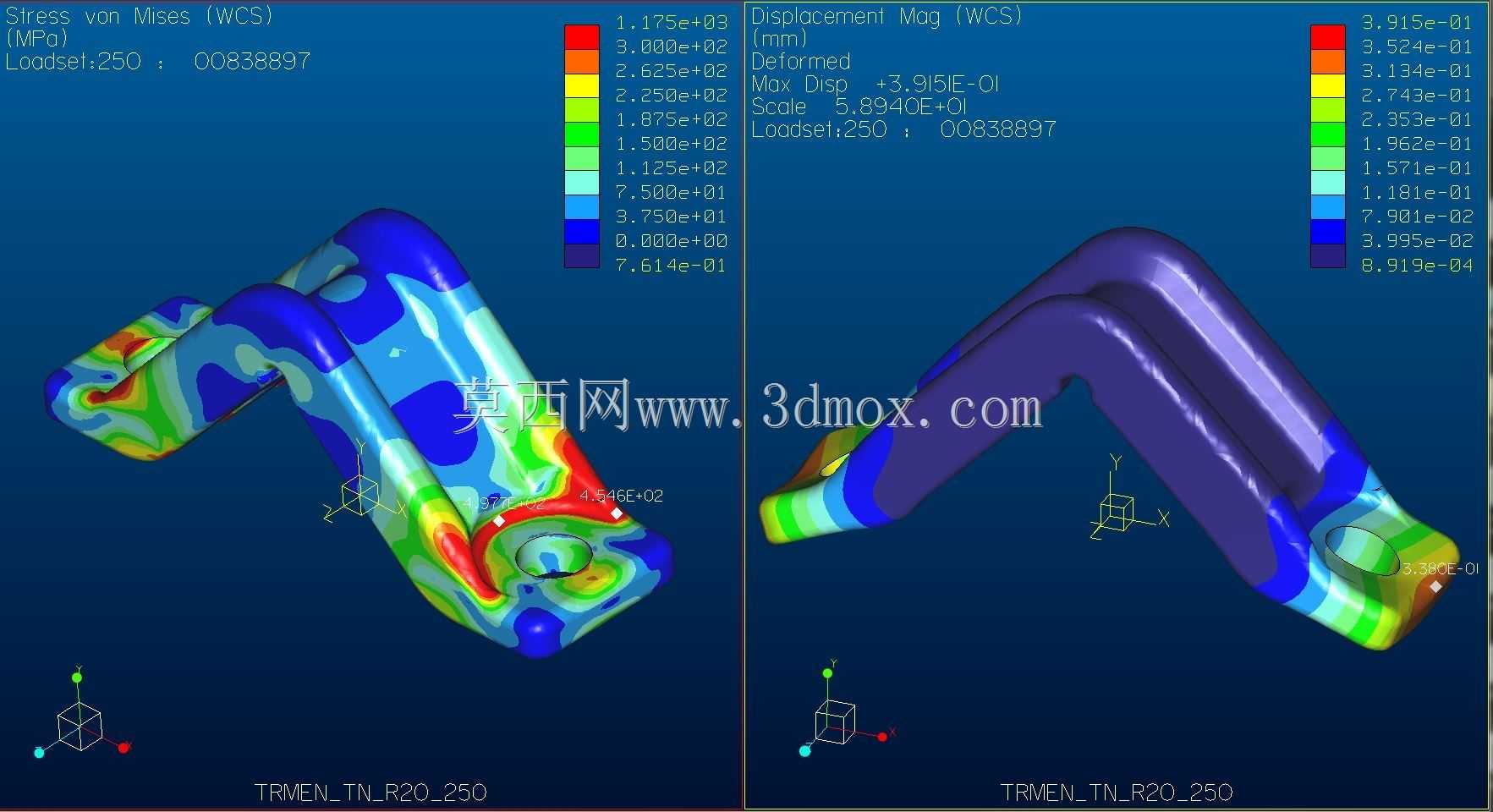

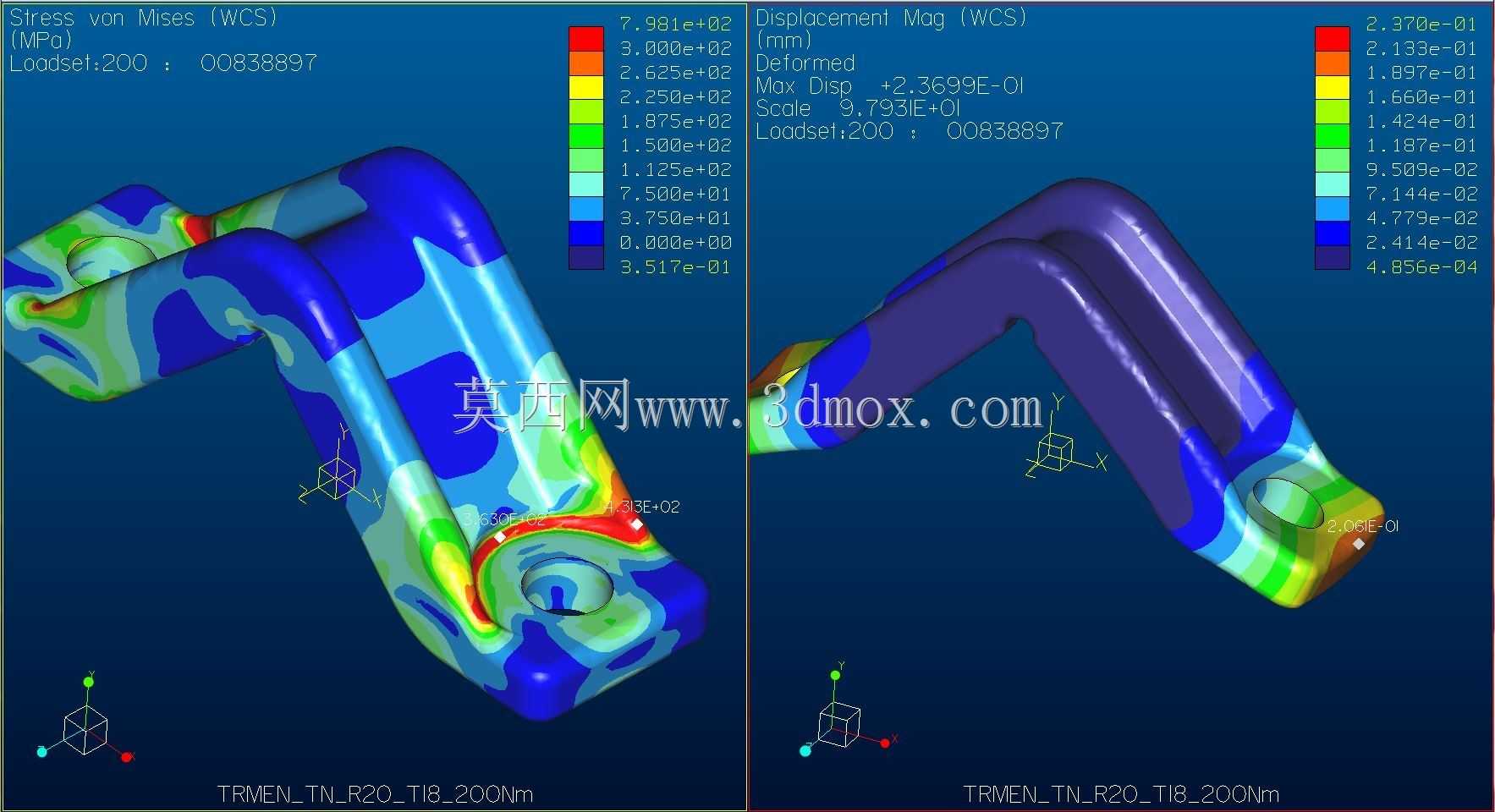

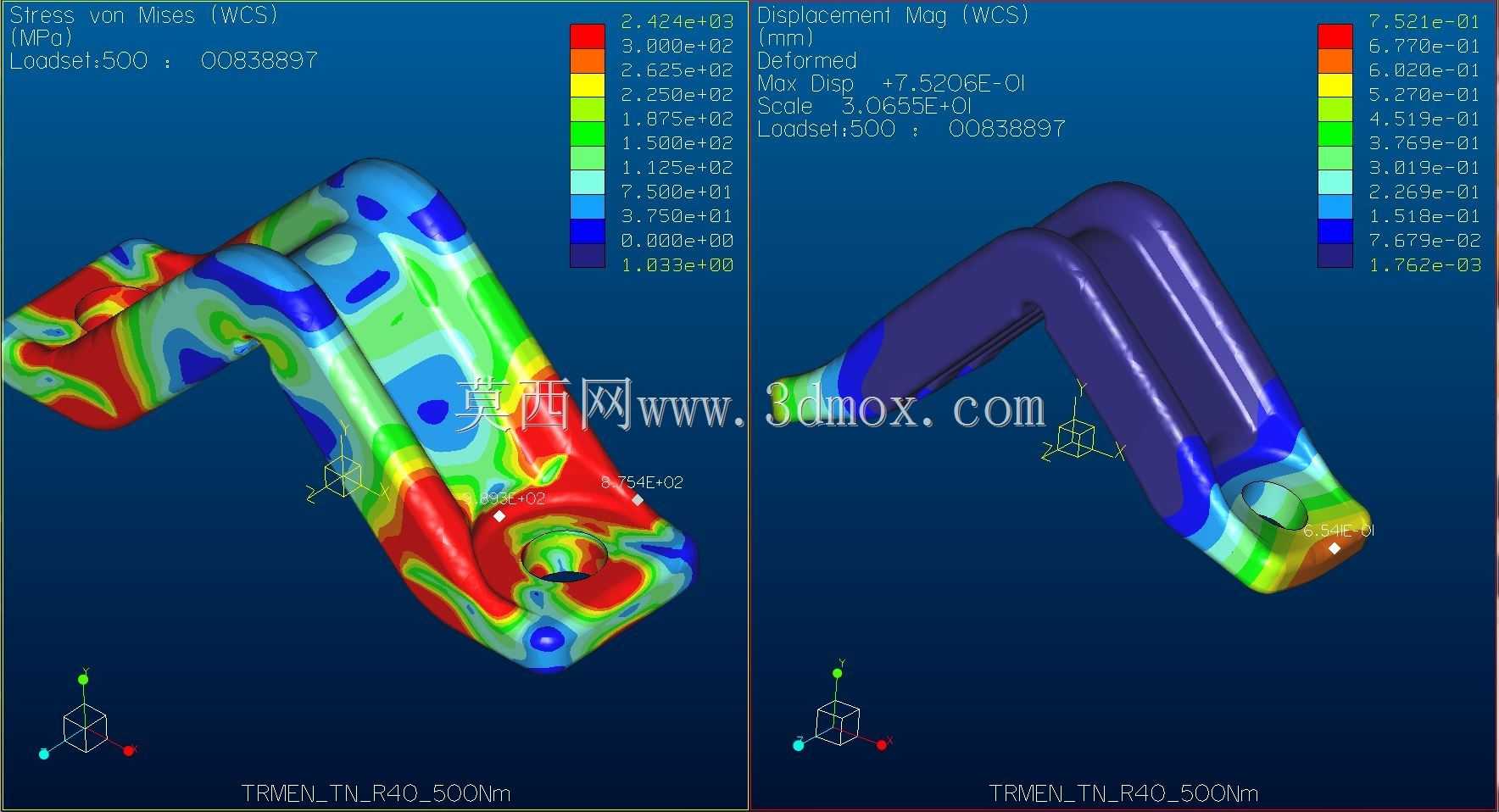

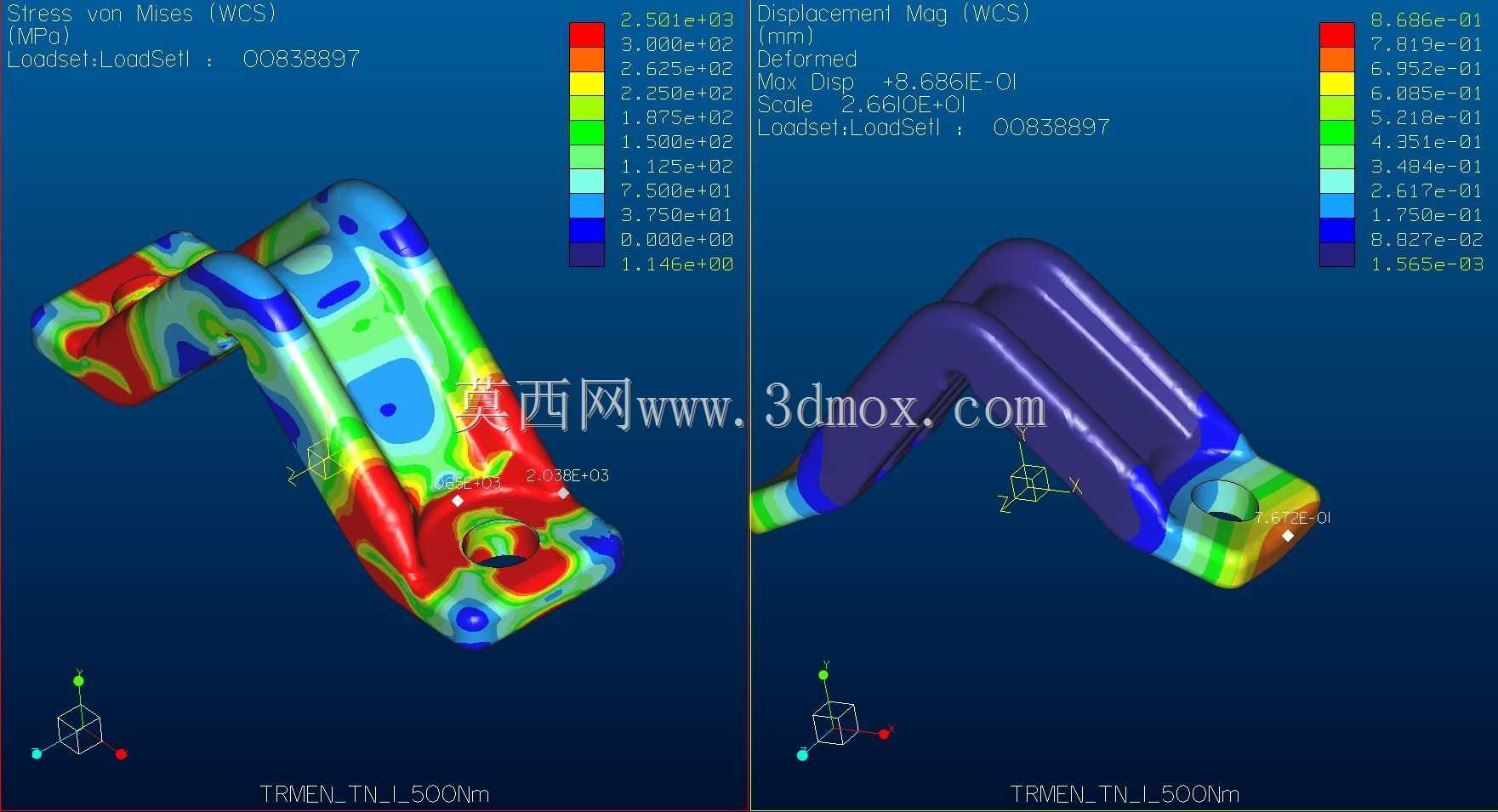

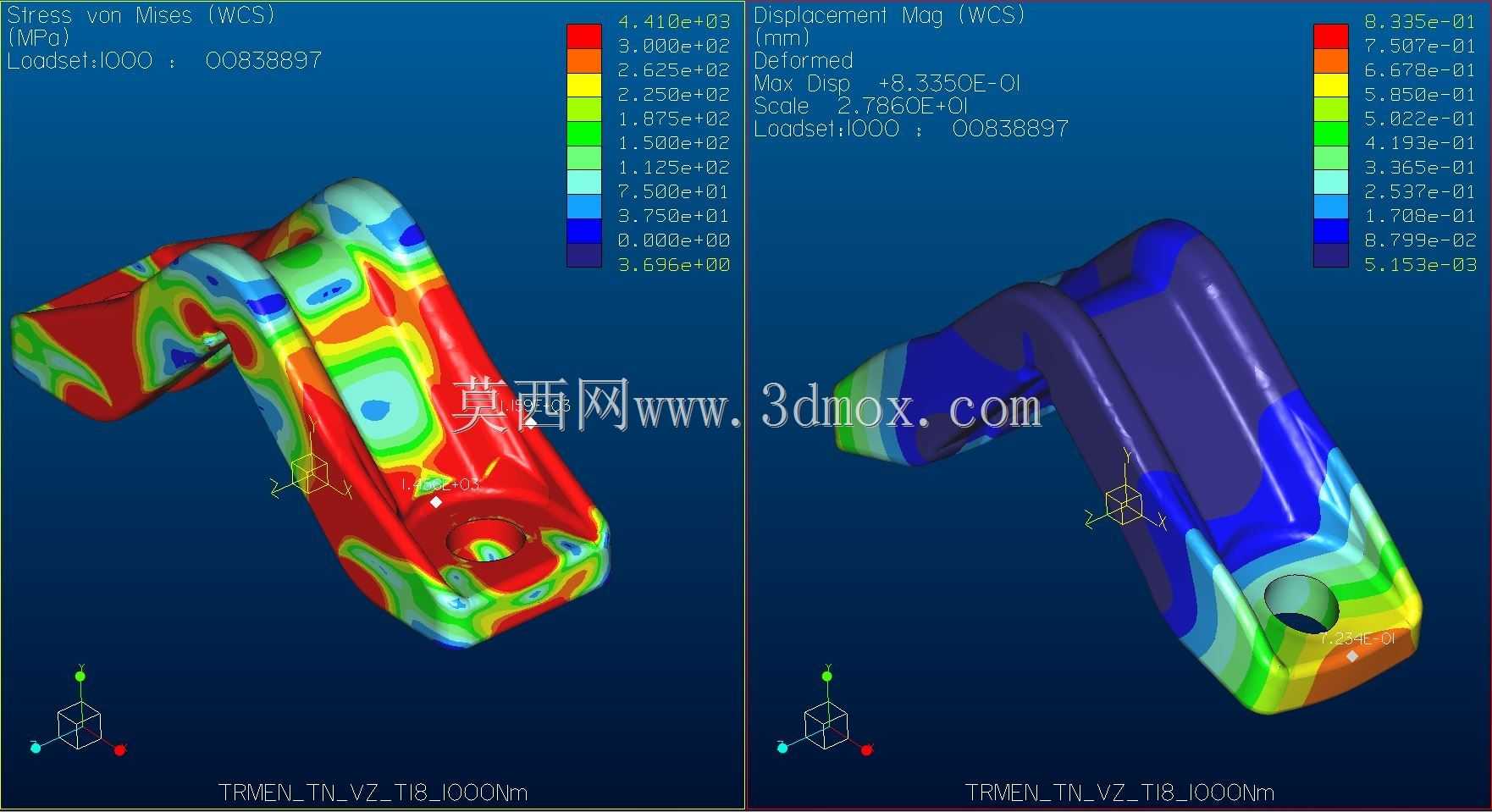

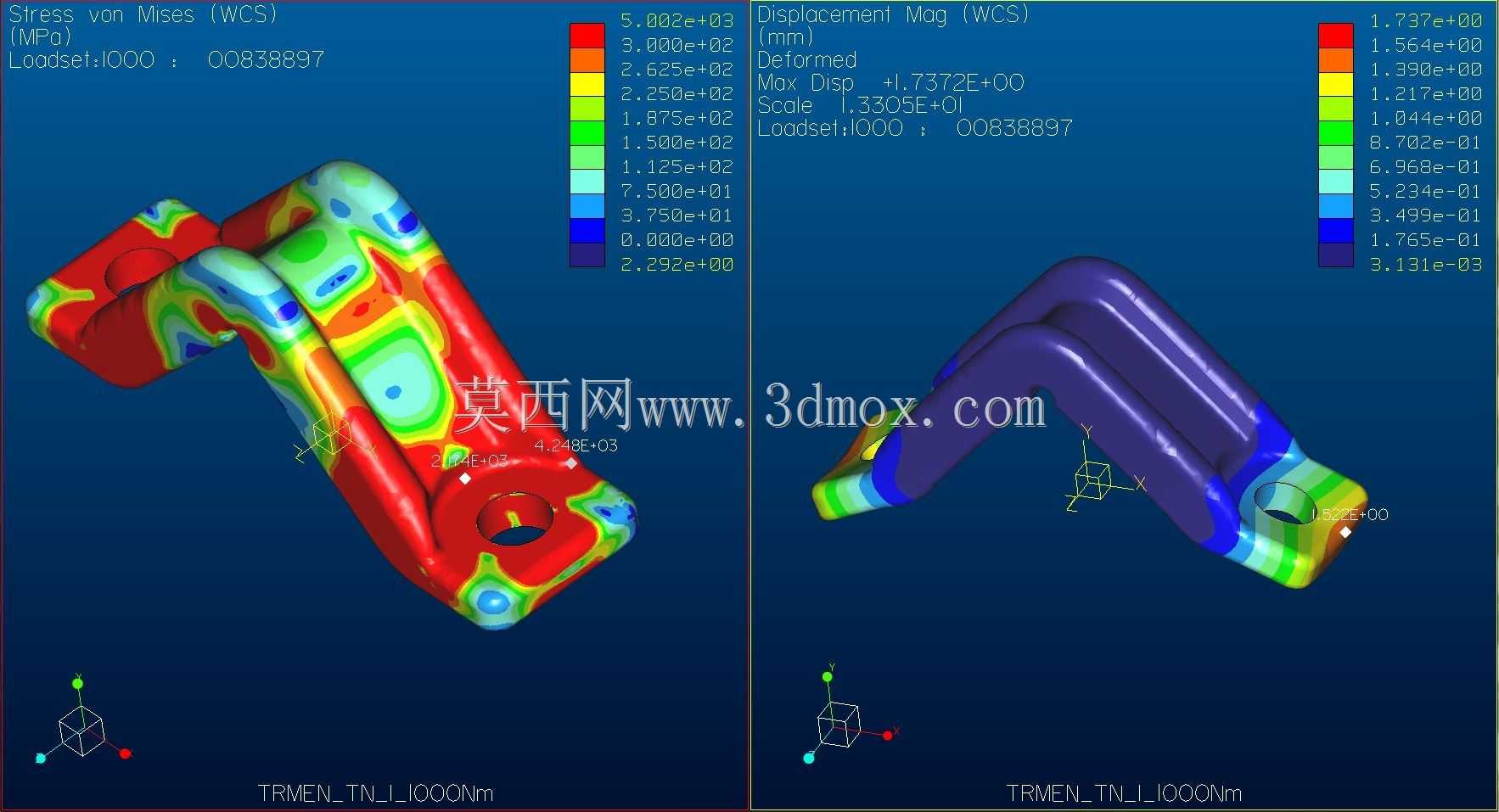

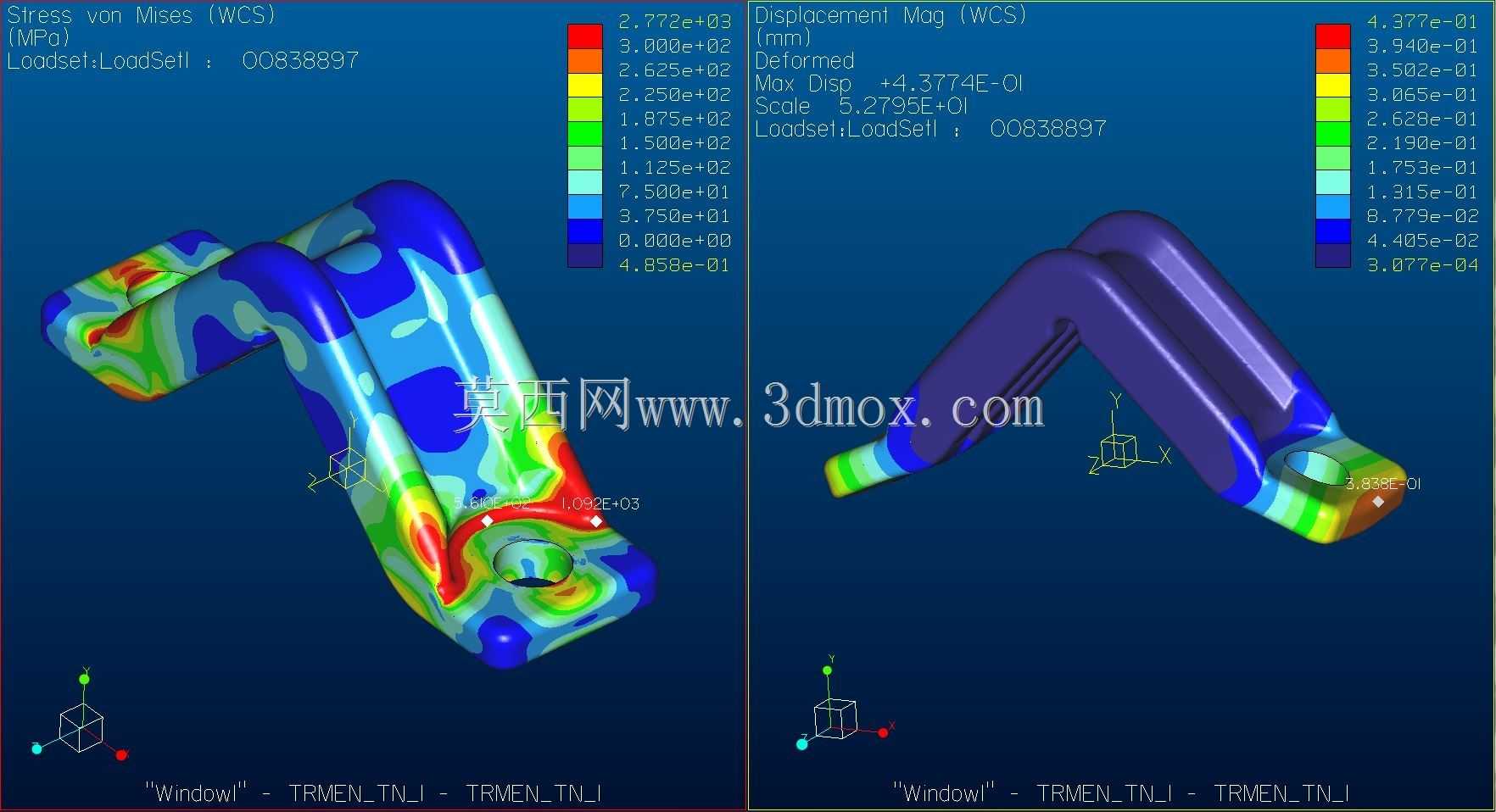

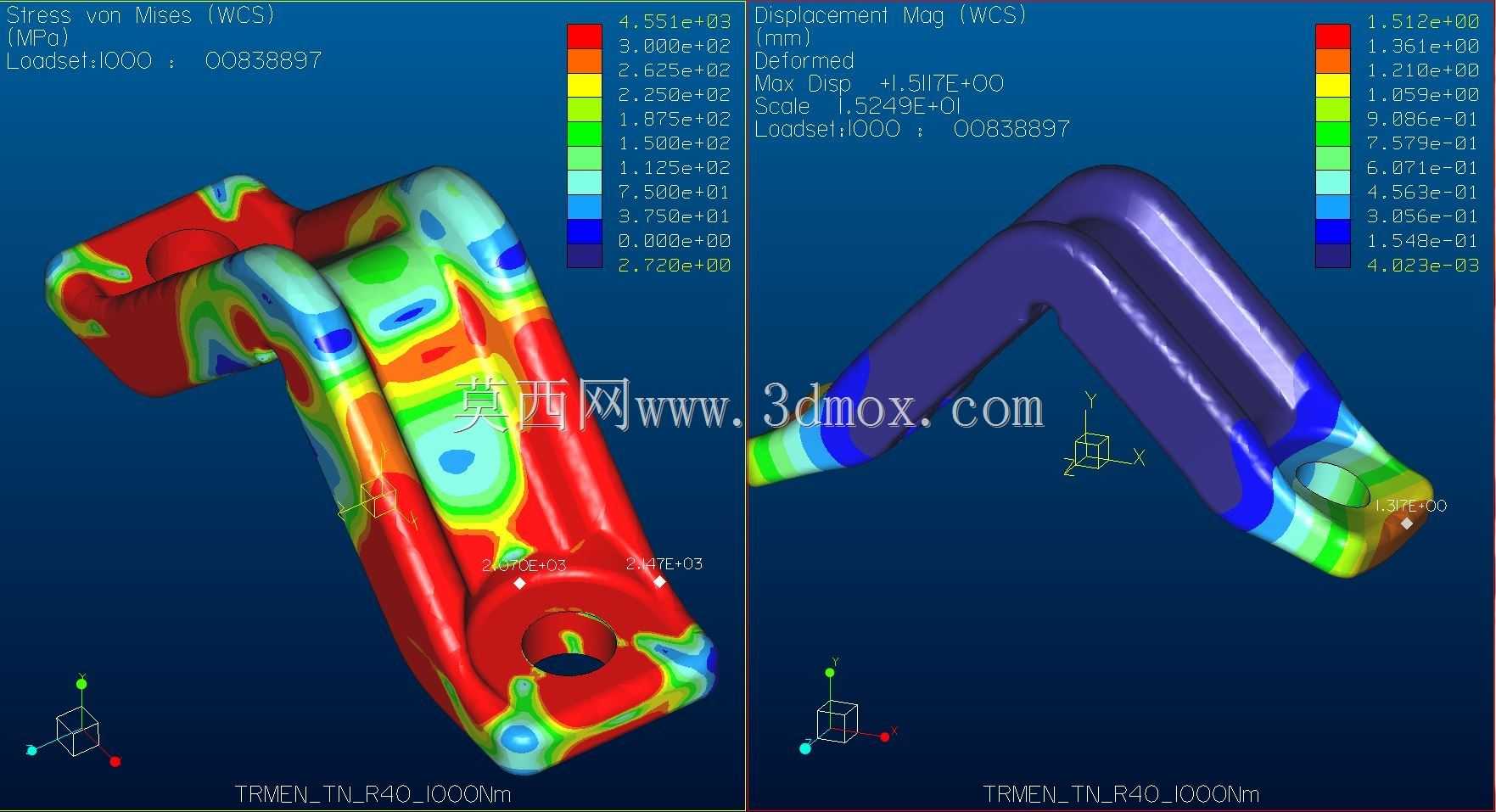

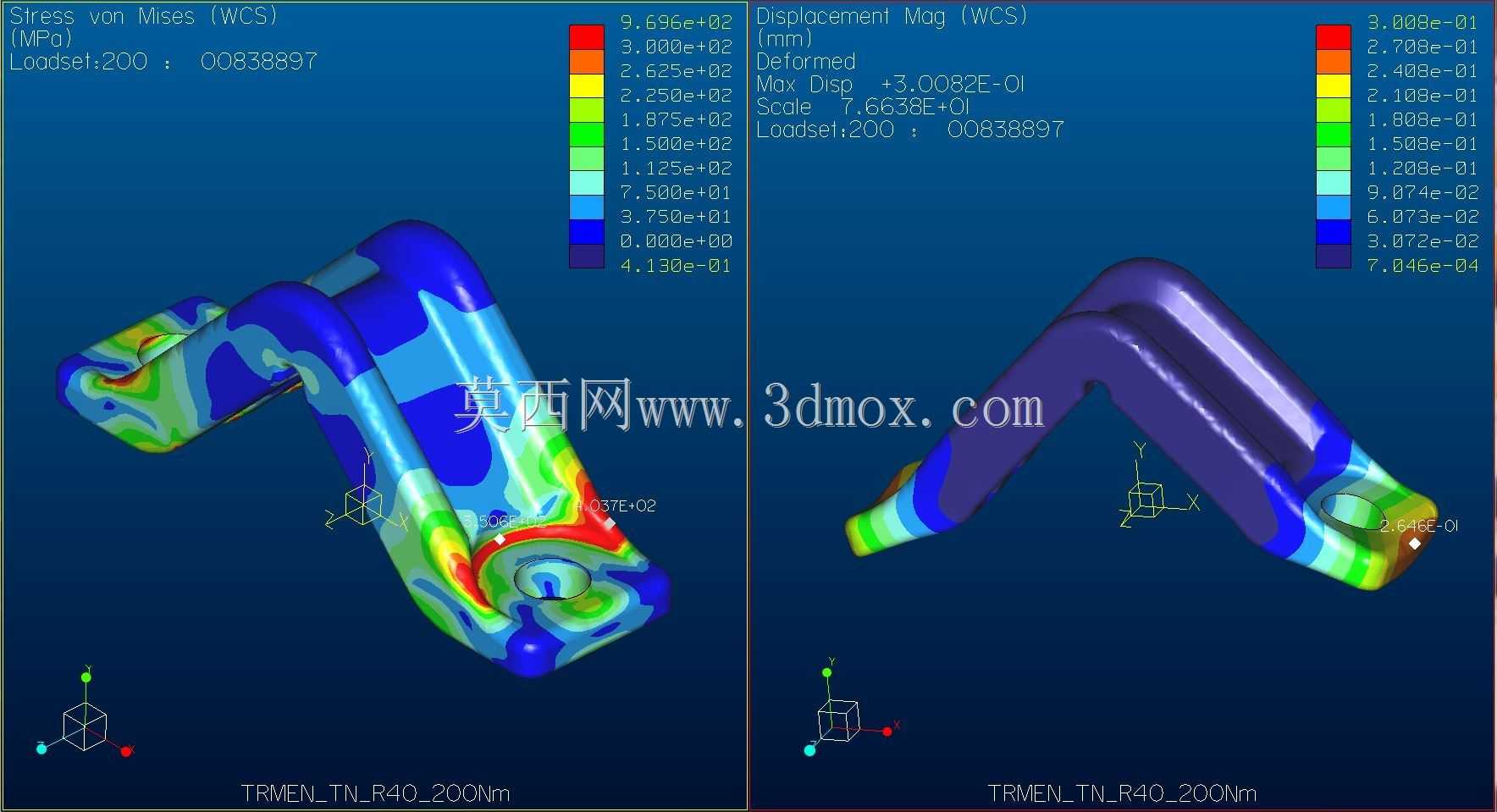

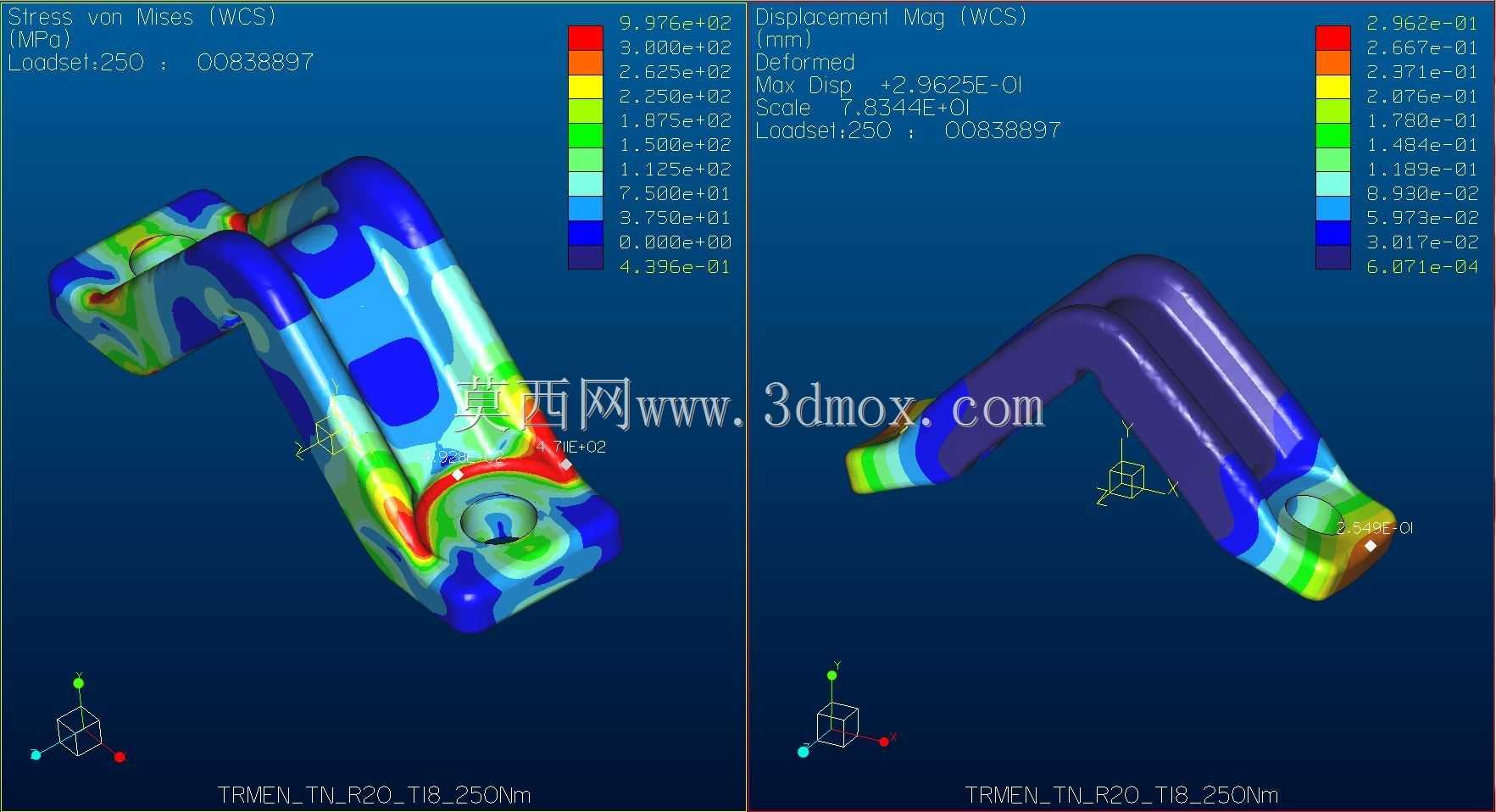

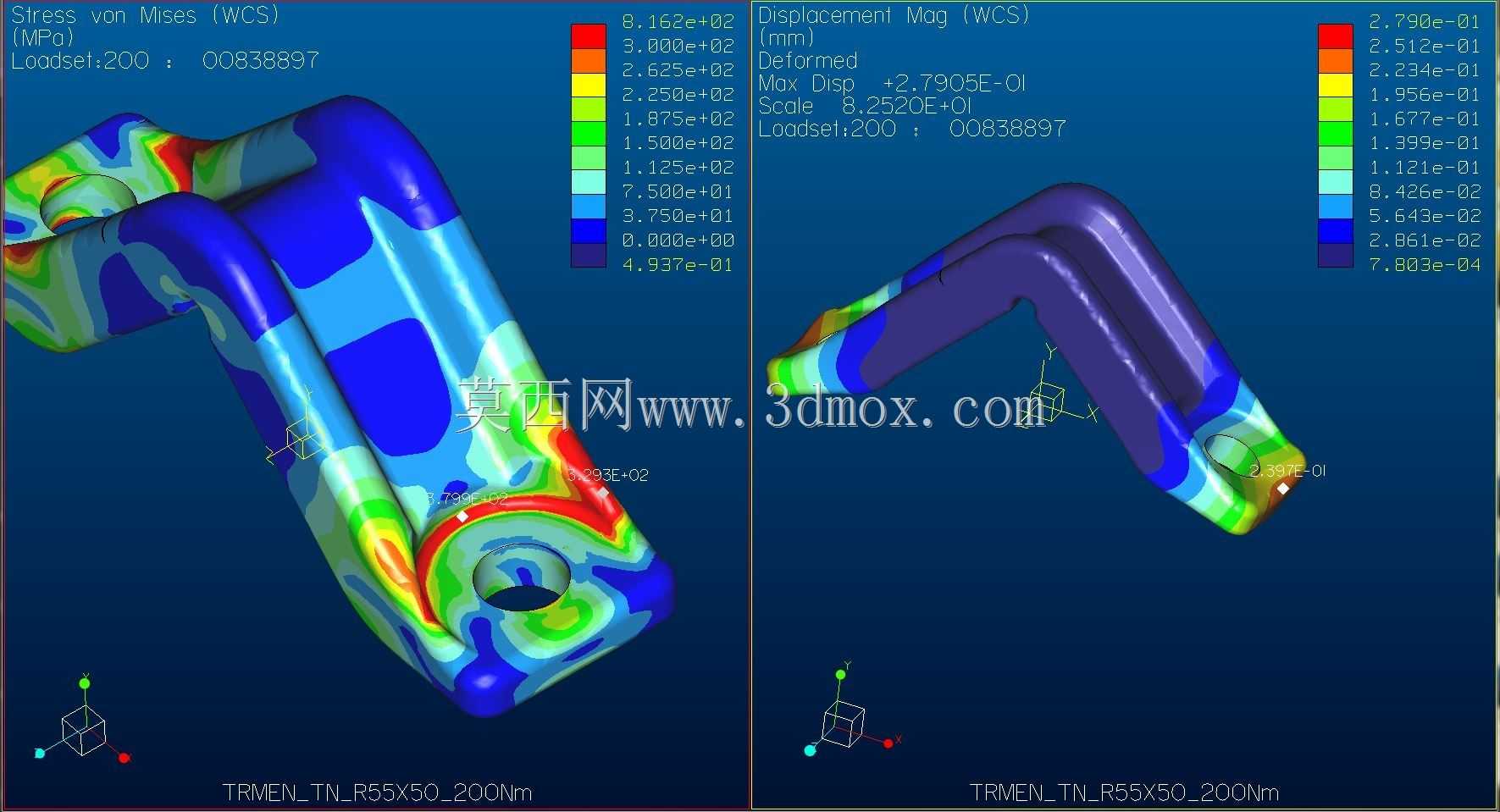

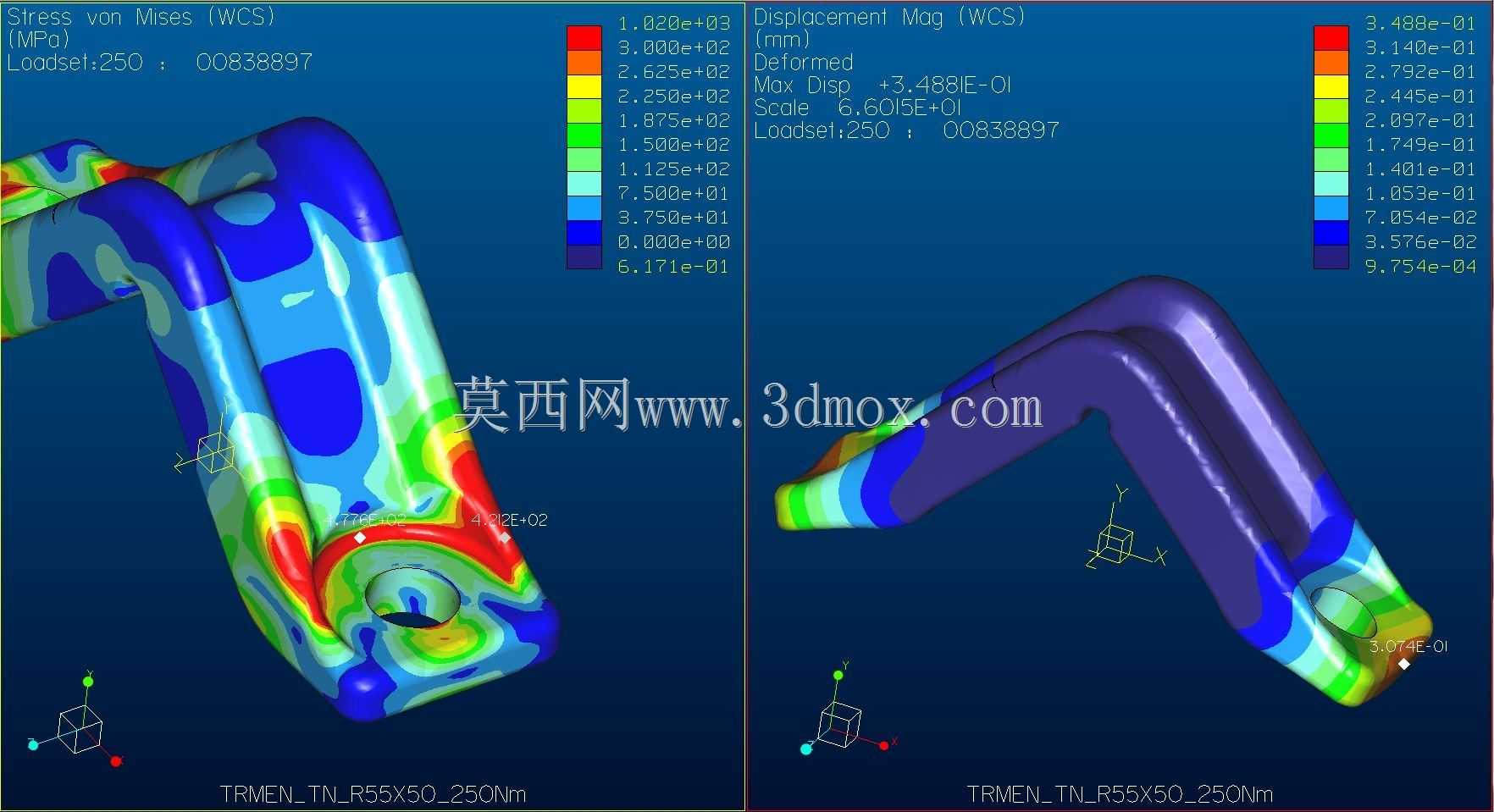

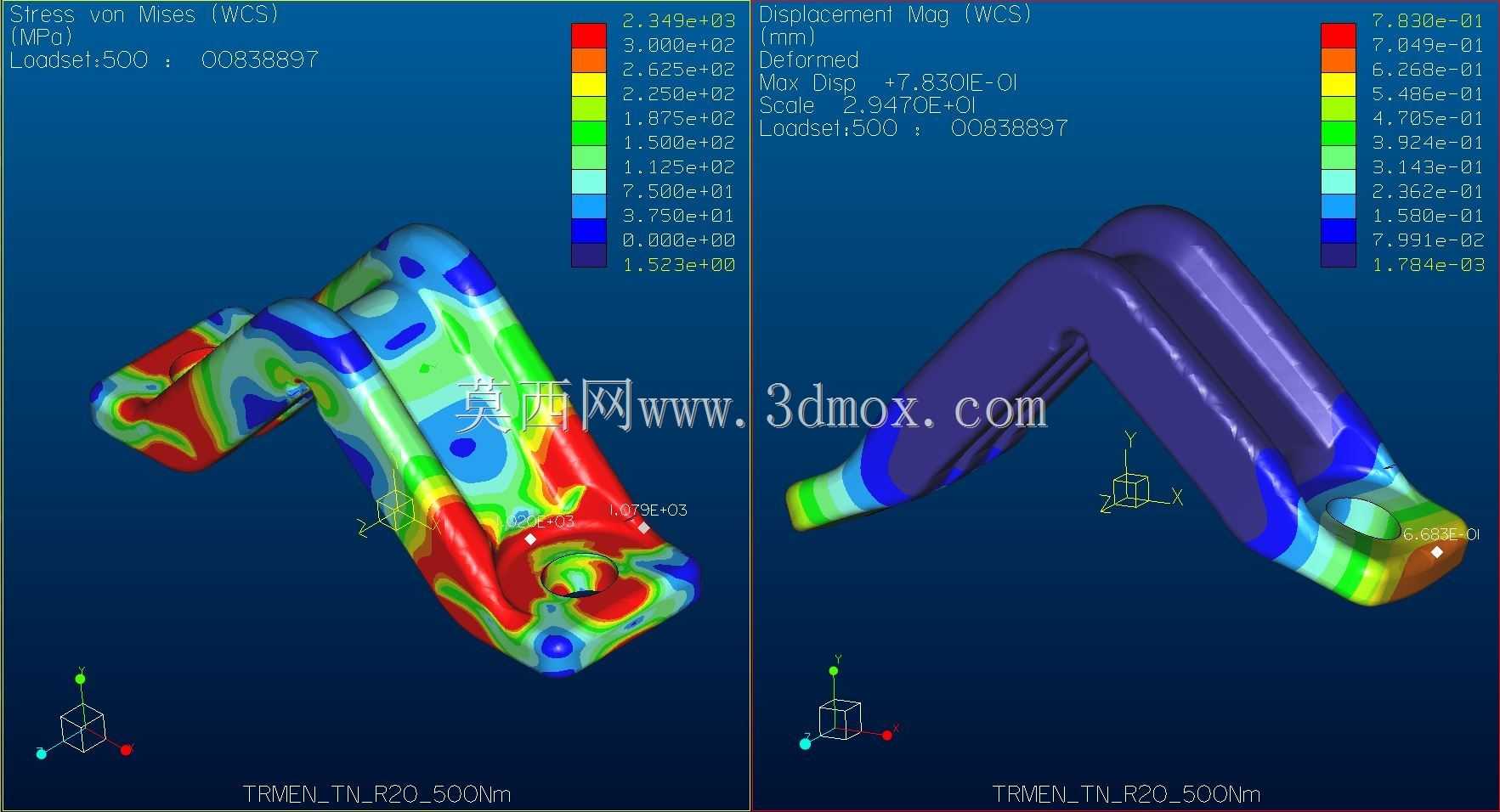

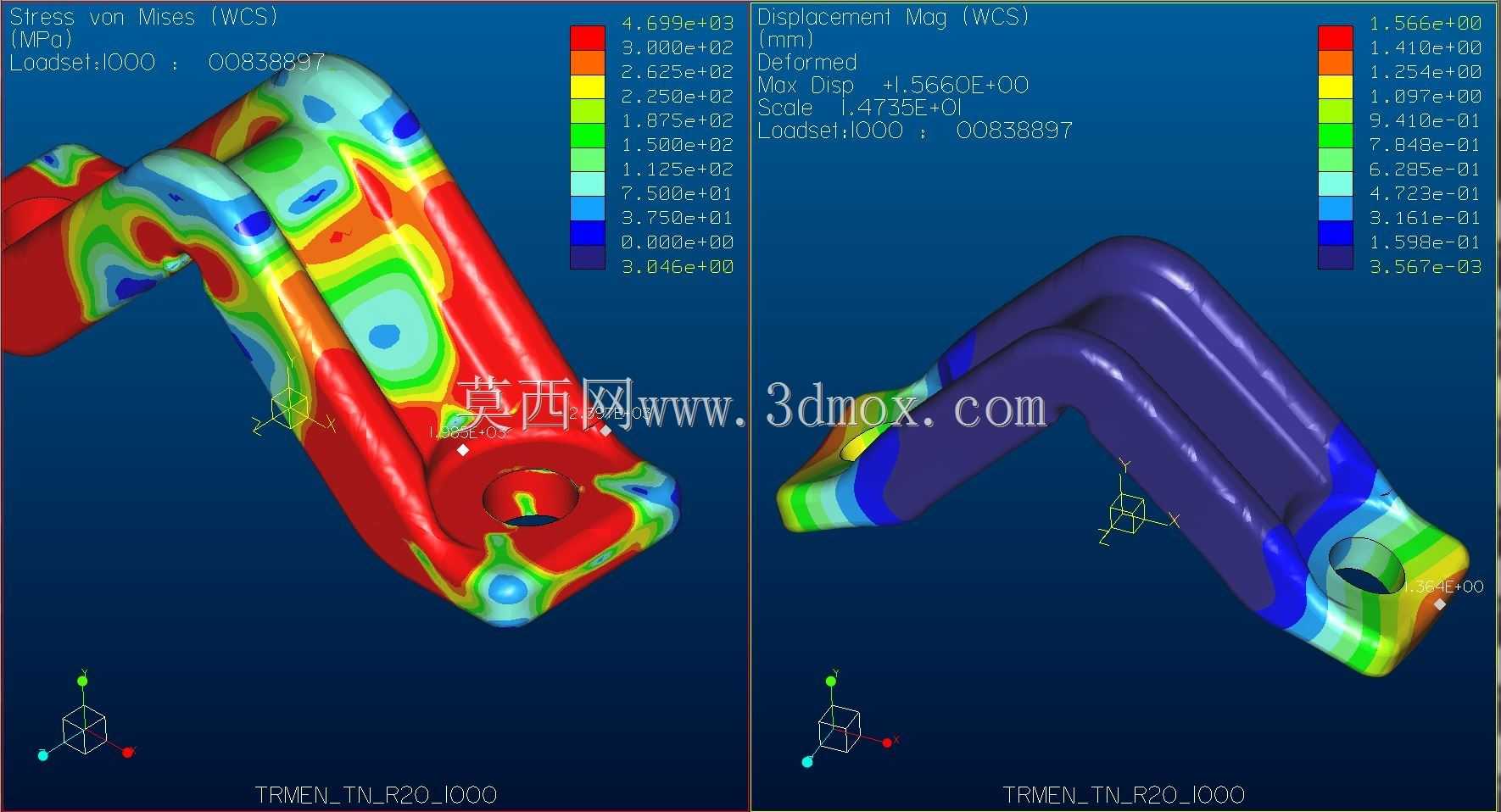

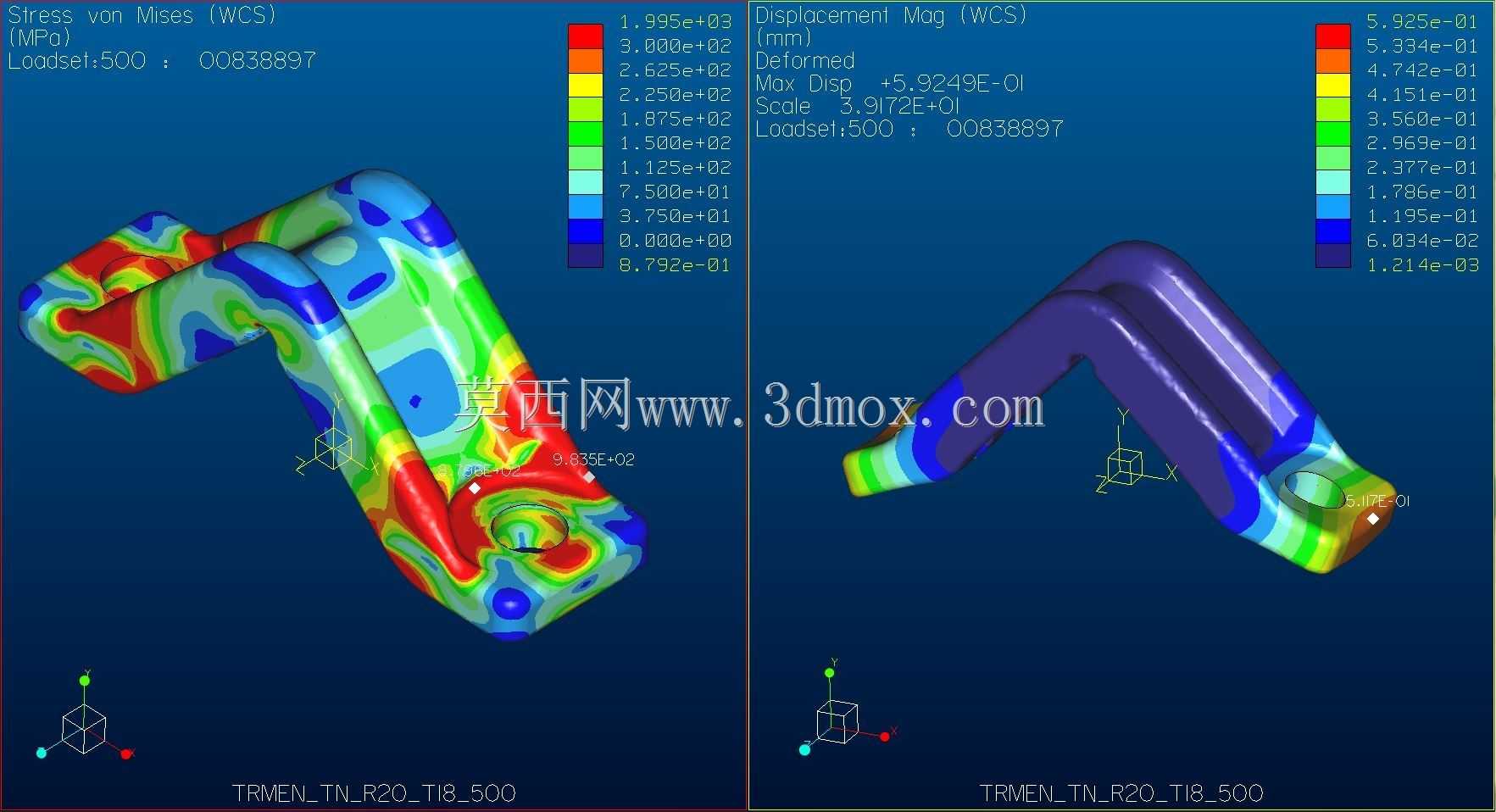

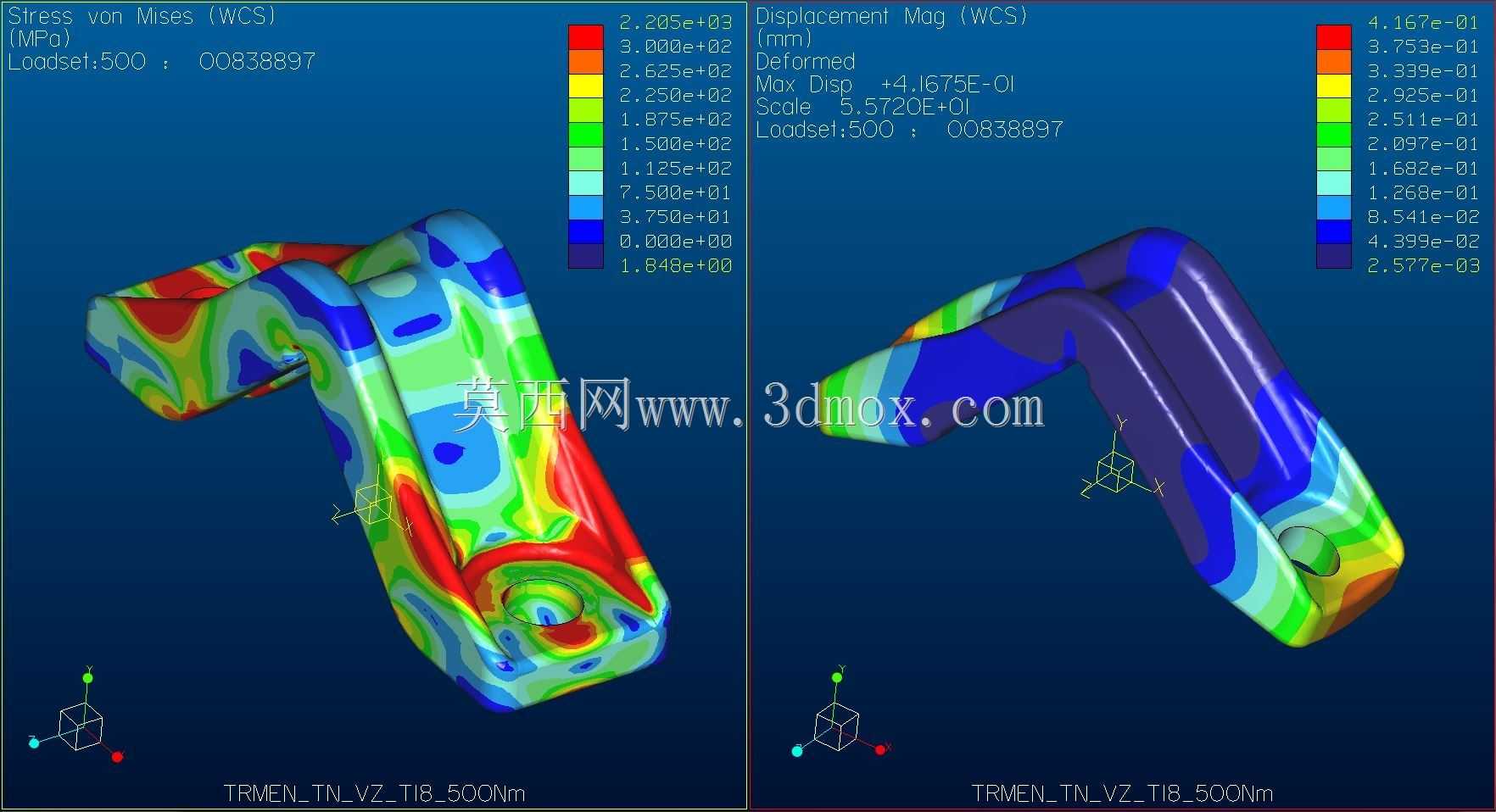

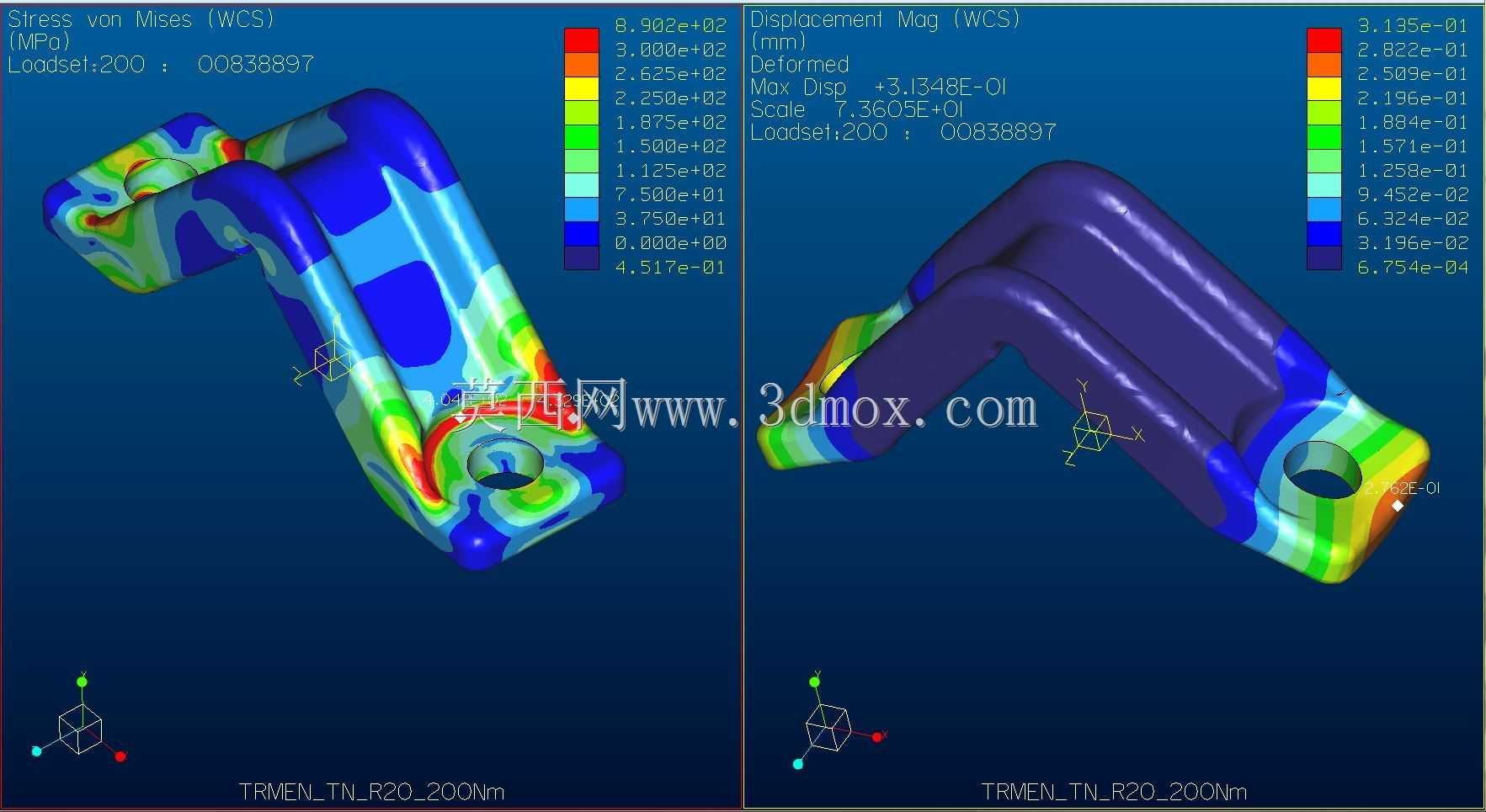

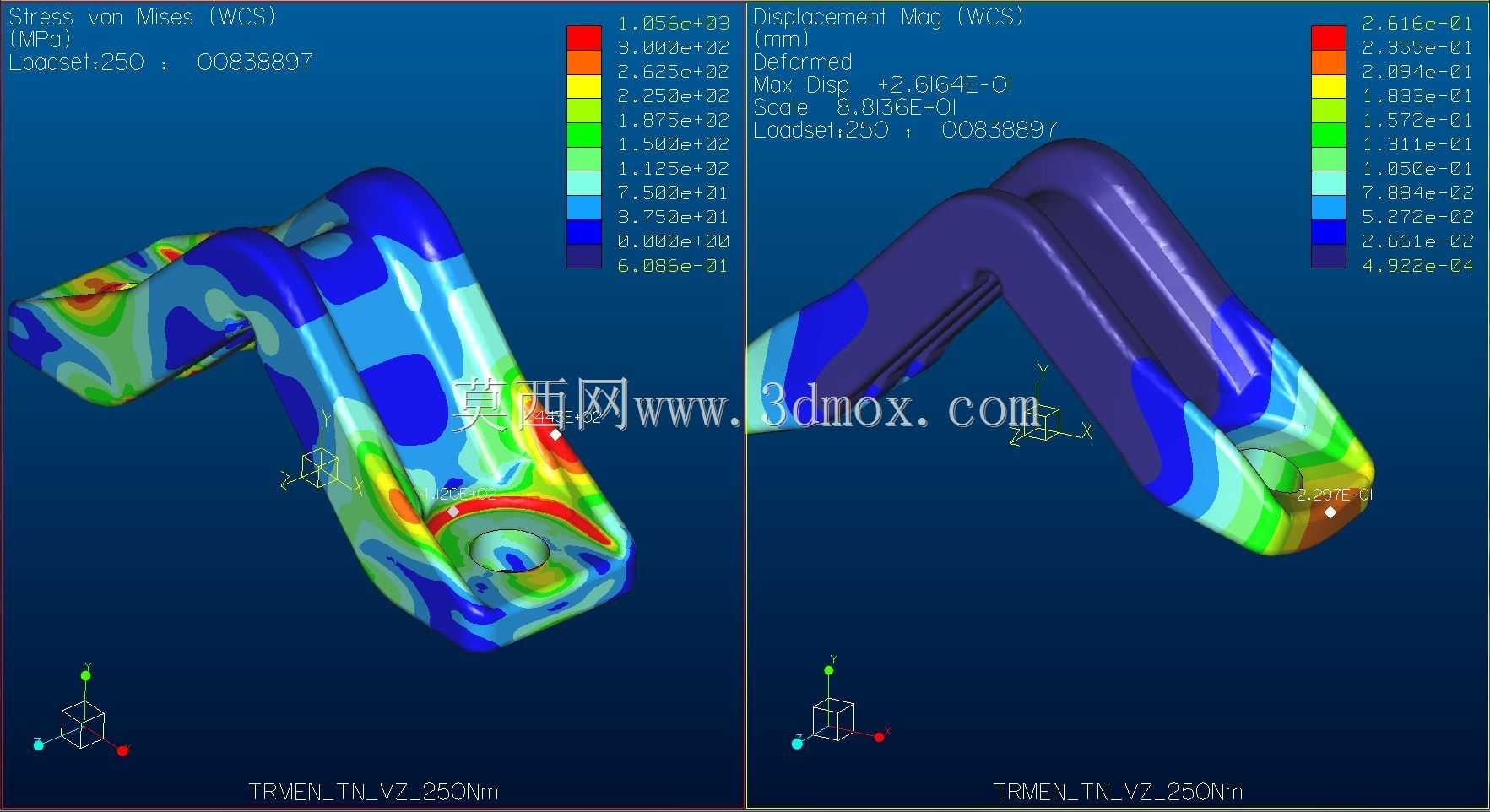

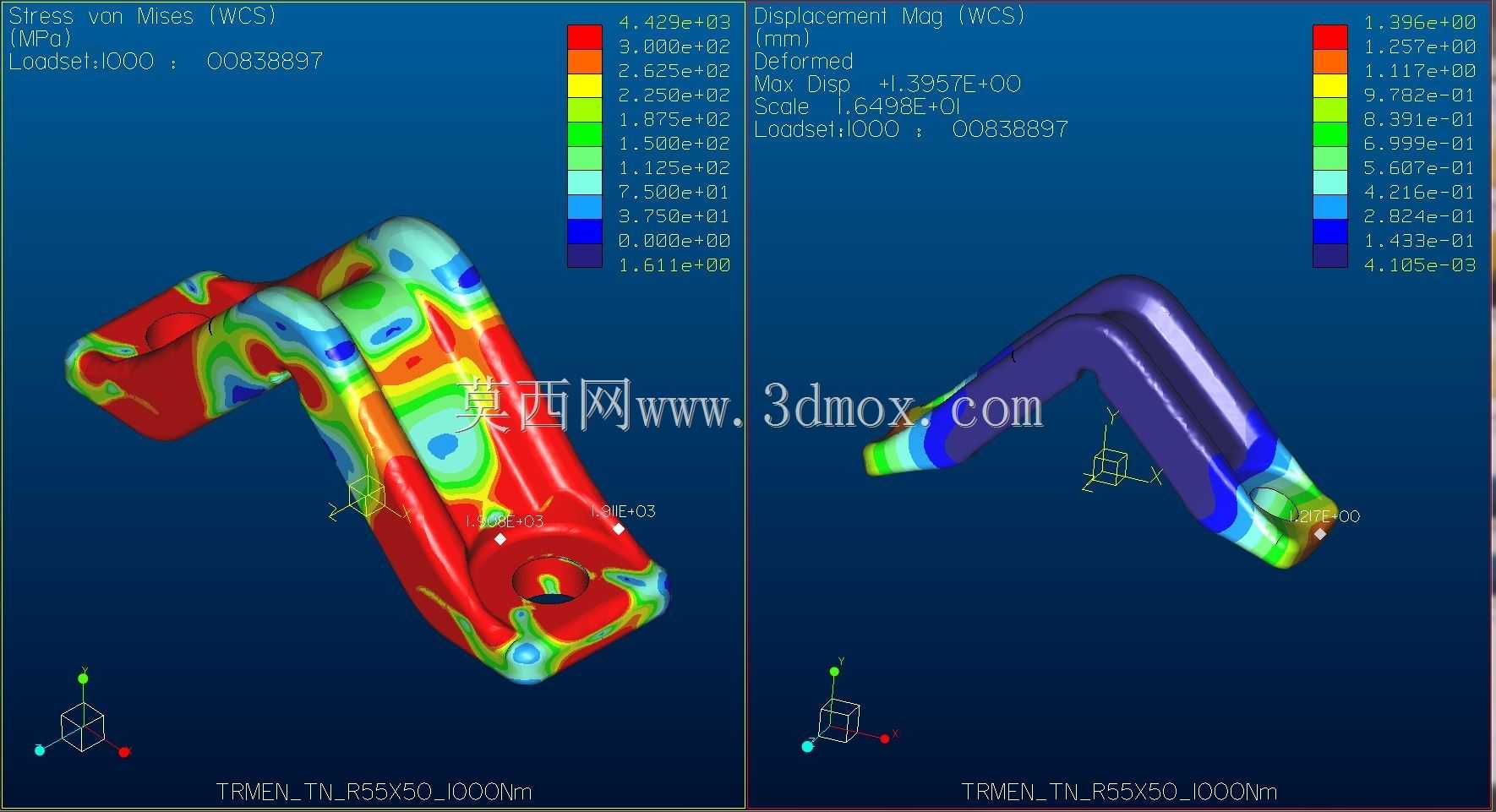

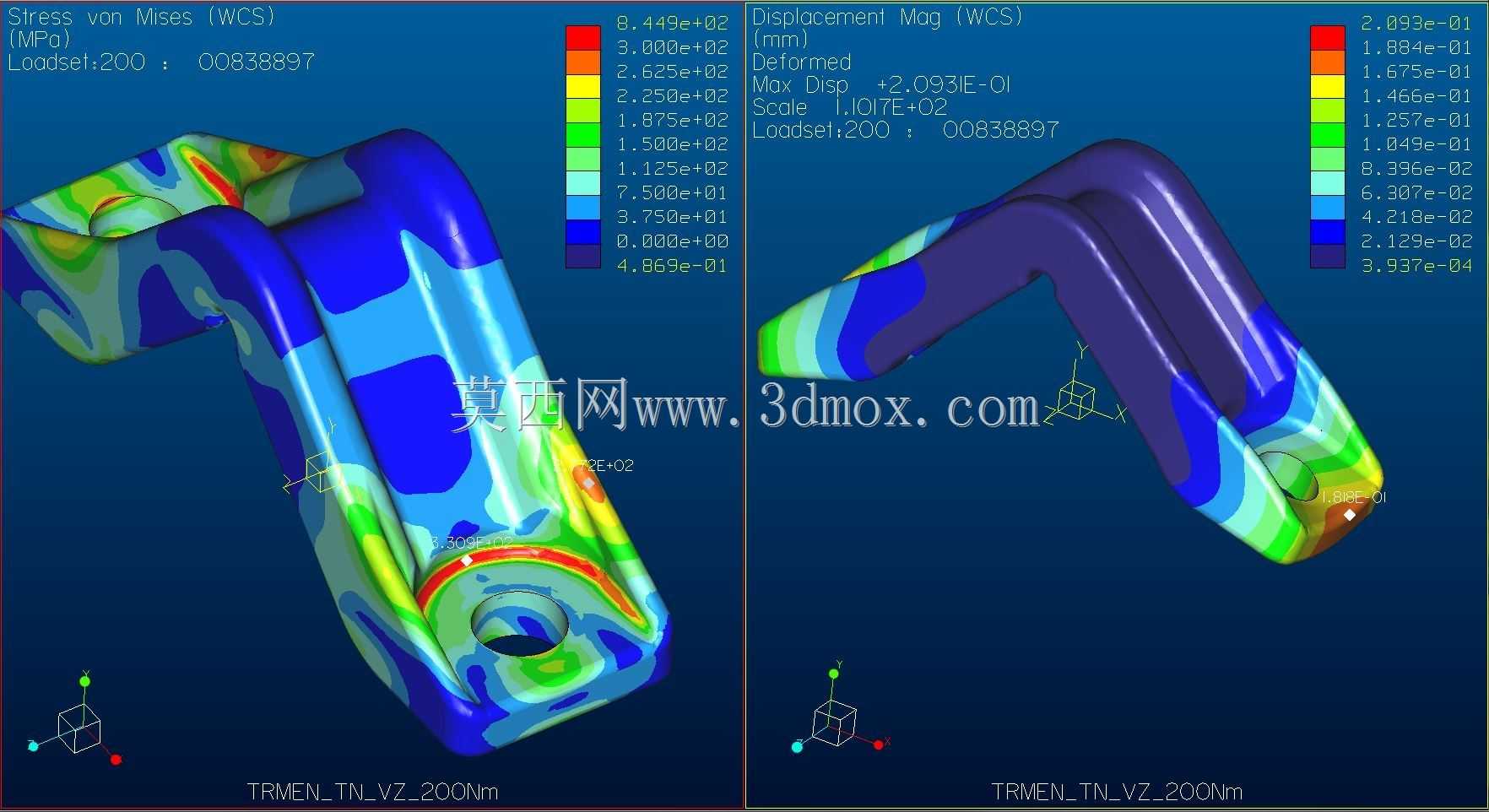

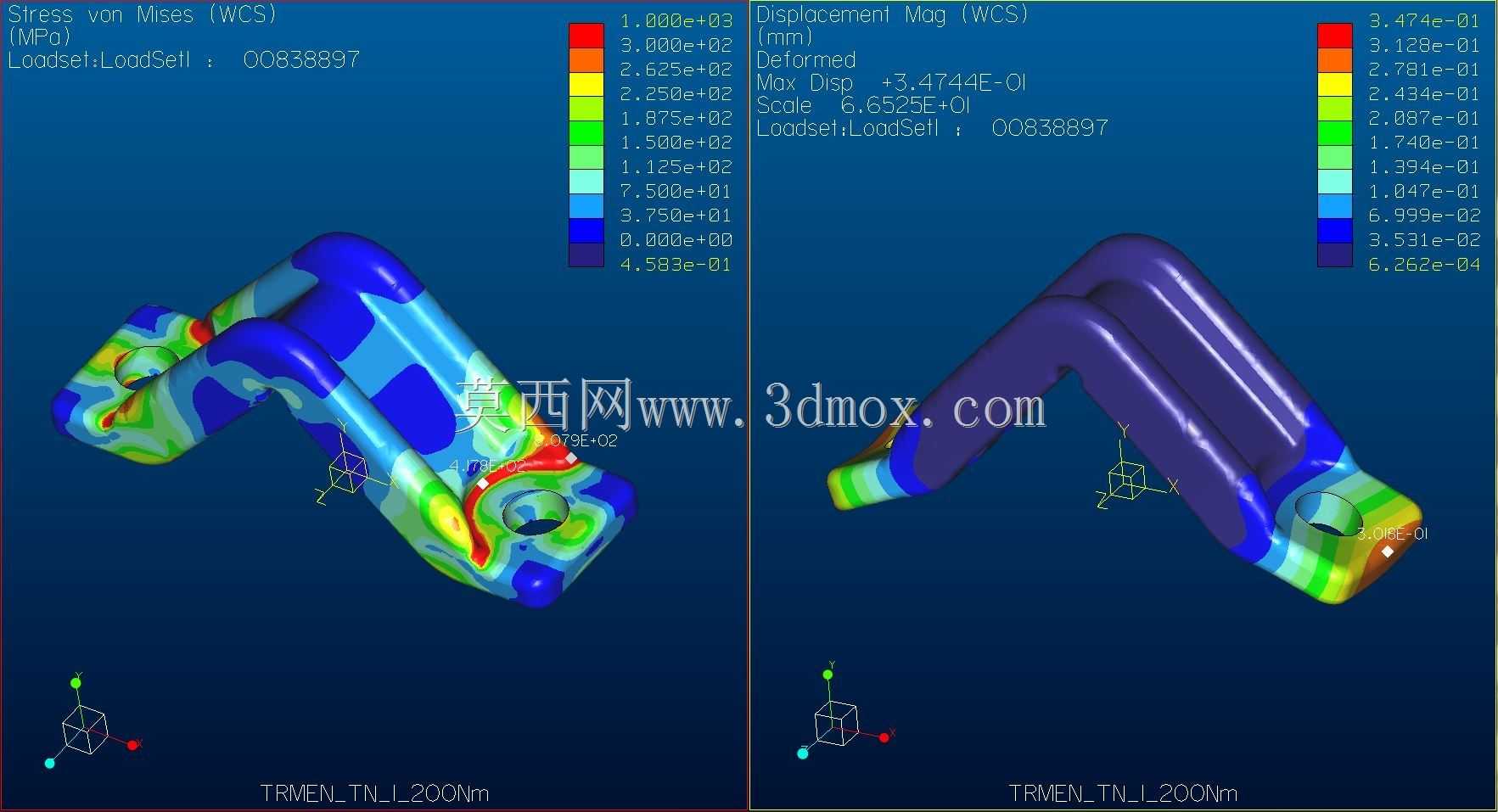

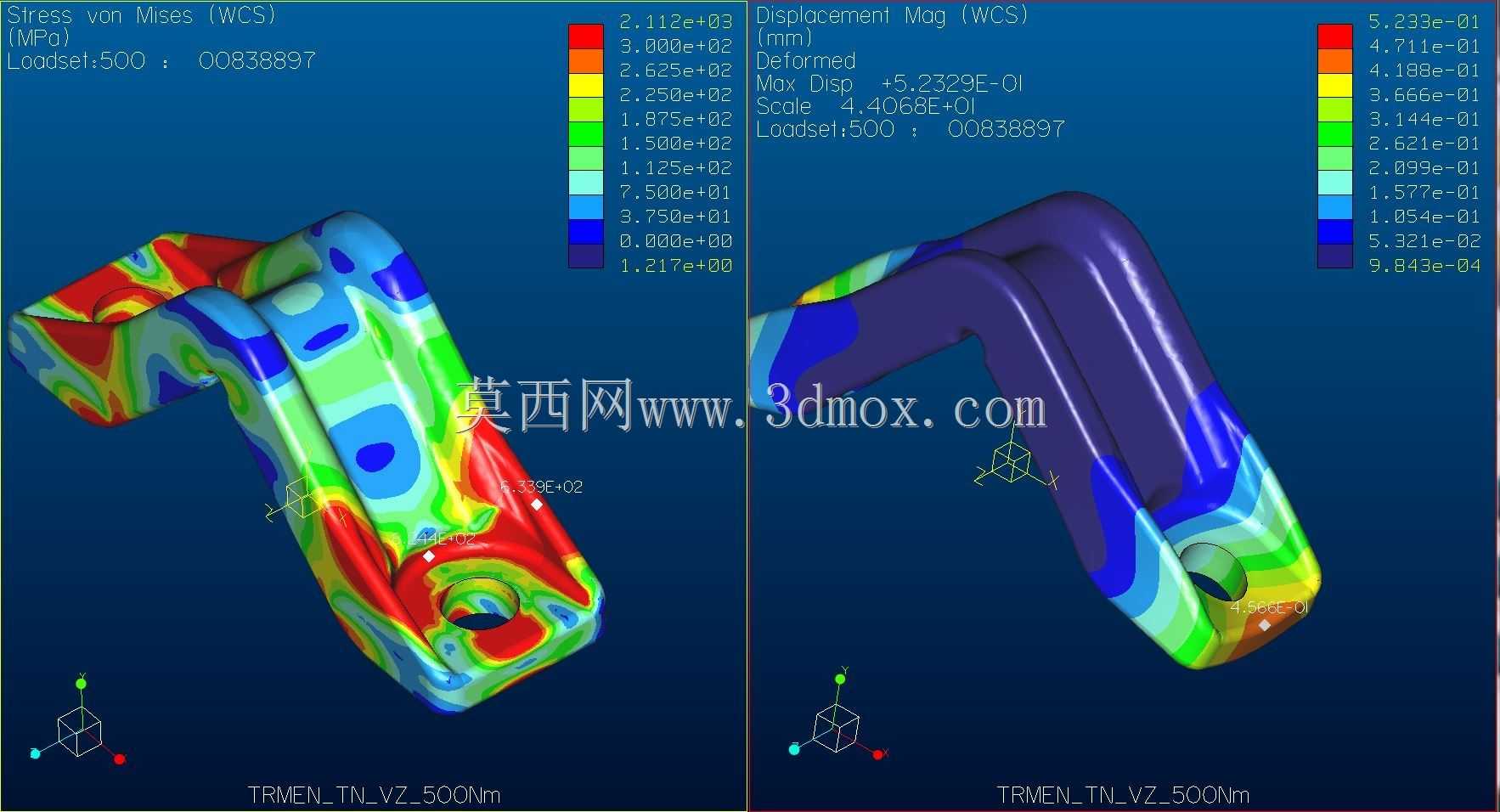

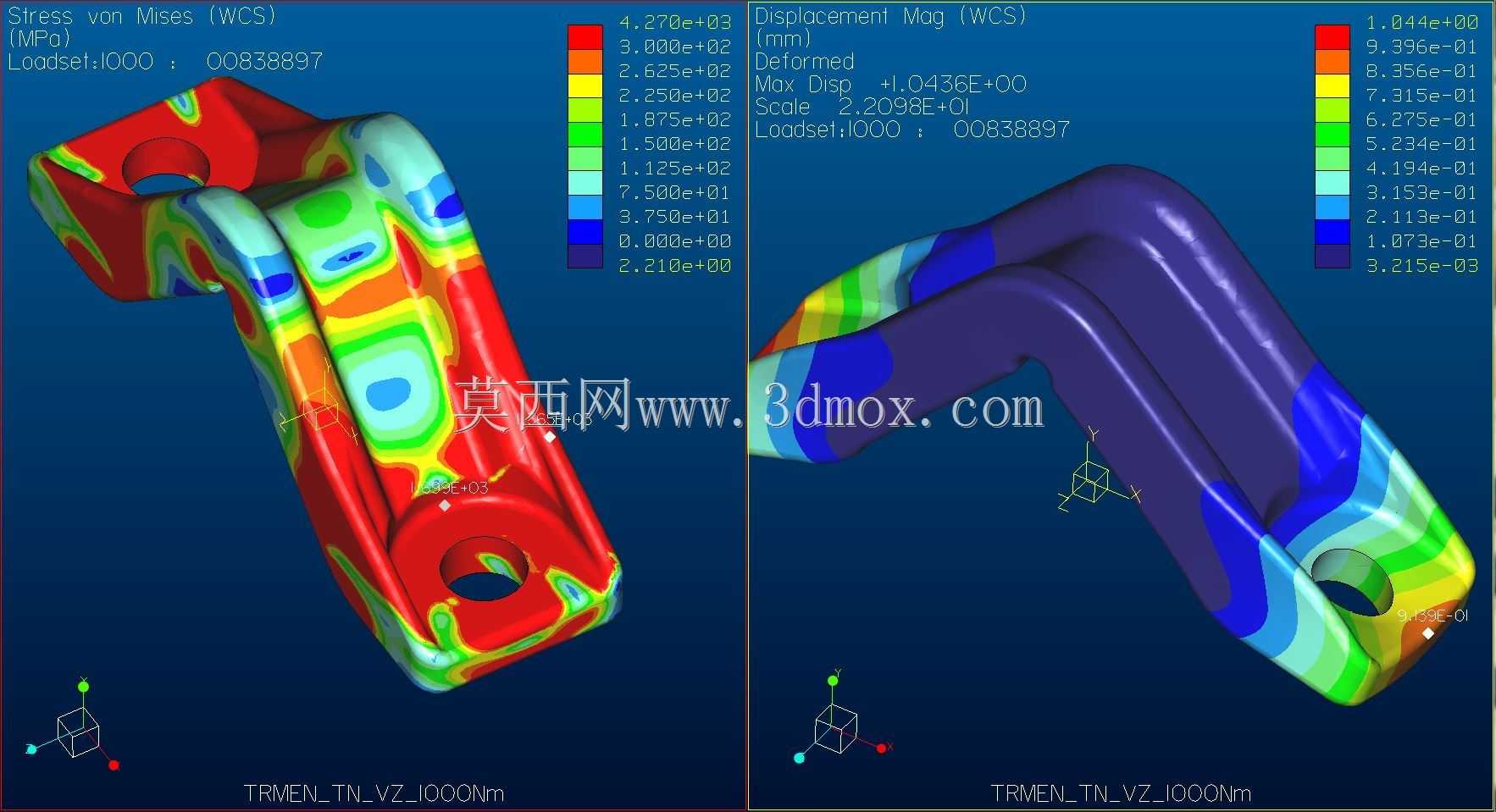

另外,这个结构的应力优化还要考虑长期振动工况下的防松特性,在夹紧块和安装基座的结合面,设计了交叉的防滑齿纹,齿纹的深度控制在0.15mm,既不会因为齿纹过深导致基座表面出现过大的压痕,又能在振动环境下提供足够的静摩擦力,避免夹紧块受横向载荷作用出现转动。在三维建模过程中,要专门做不同拧紧力矩下的有限元应力仿真,分别模拟力矩低于设计值15%、达到设计值、高于设计值15%三种工况下的接触应力分布,确保在装配允许的力矩偏差范围内,被夹持件表面的最大压应力始终低于材料屈服强度,同时夹持面的总摩擦力能达到被夹持件最大轴向载荷的2.5倍以上,留出足够的安全余量。
从实际应用的反馈来看,这种经过应力优化的夹紧结构,在工程机械的液压管路固定场景中,能把夹紧部位的故障率从原来的12%降到1%以下,而且对现场装配的容错率更高,不需要工人有非常熟练的装配经验,只要把螺栓拧到标注的力矩范围,就能保证长期可靠的夹持效果。设计时还要注意,夹紧块的边角位置要做R2的圆角过渡,避免尖角位置在涂装时出现漆层堆积,导致实际安装时的接触间隙变大,影响夹持精度。
