压实机械中心框架结构有限元分析模型

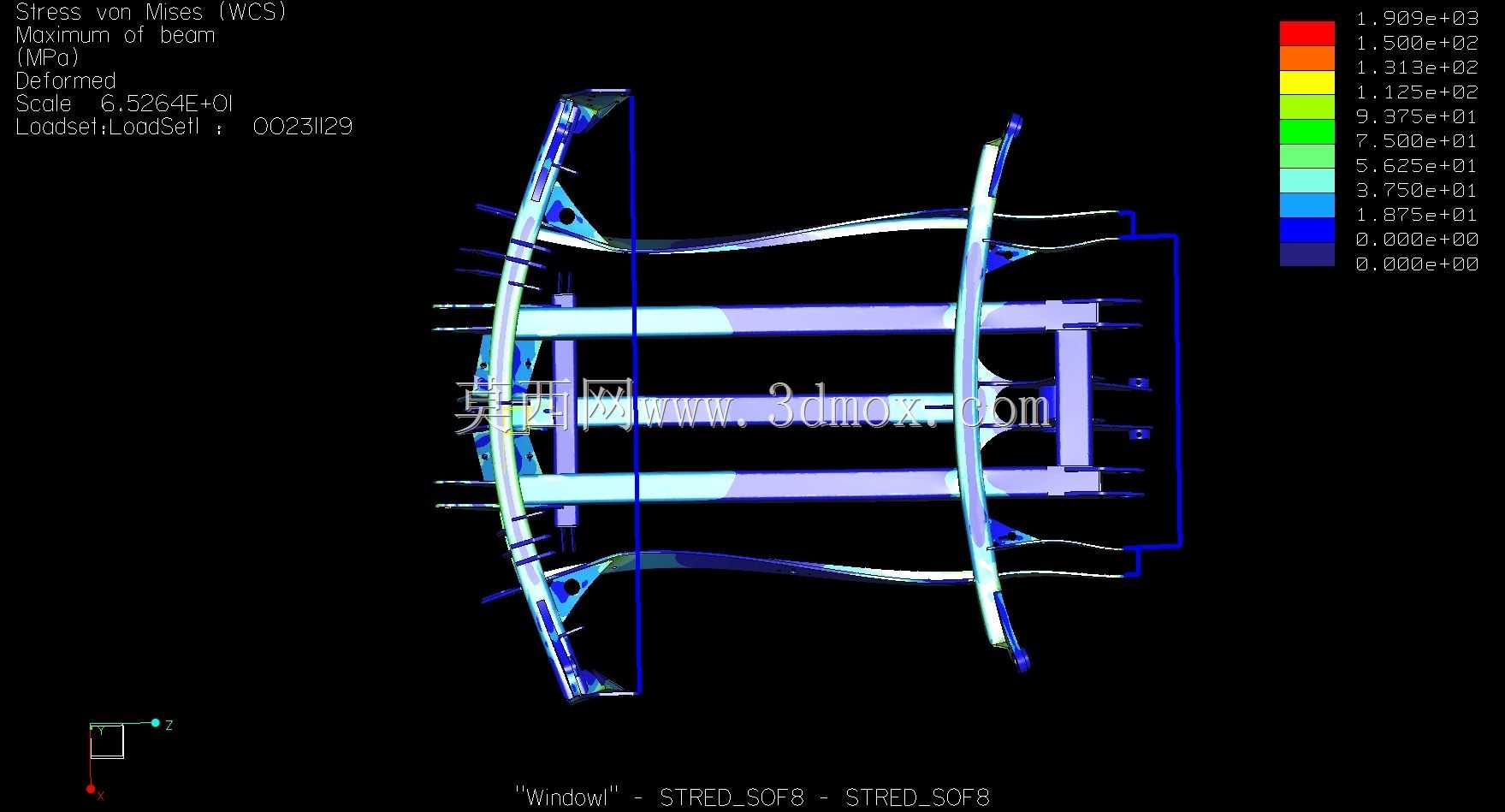

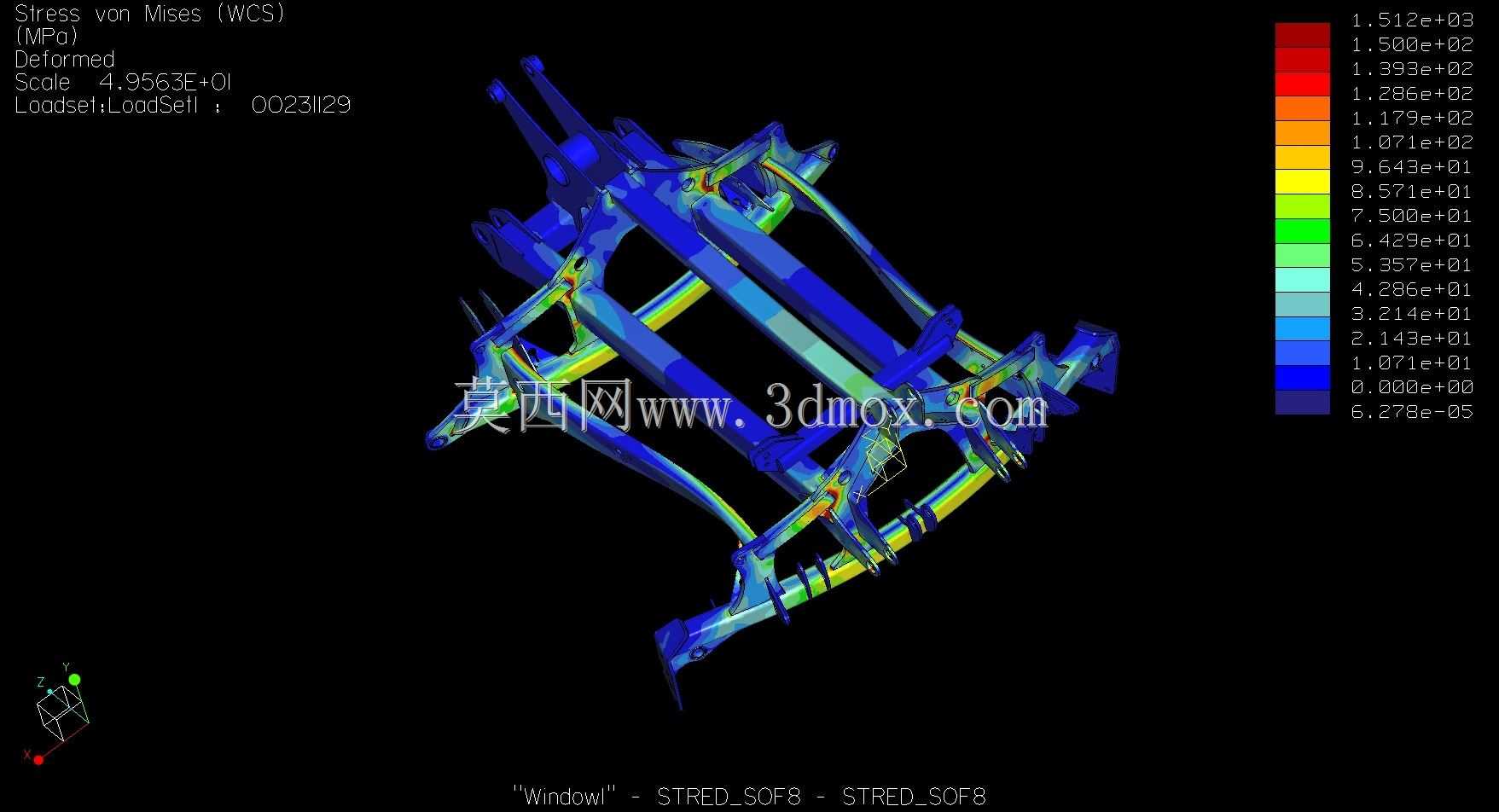

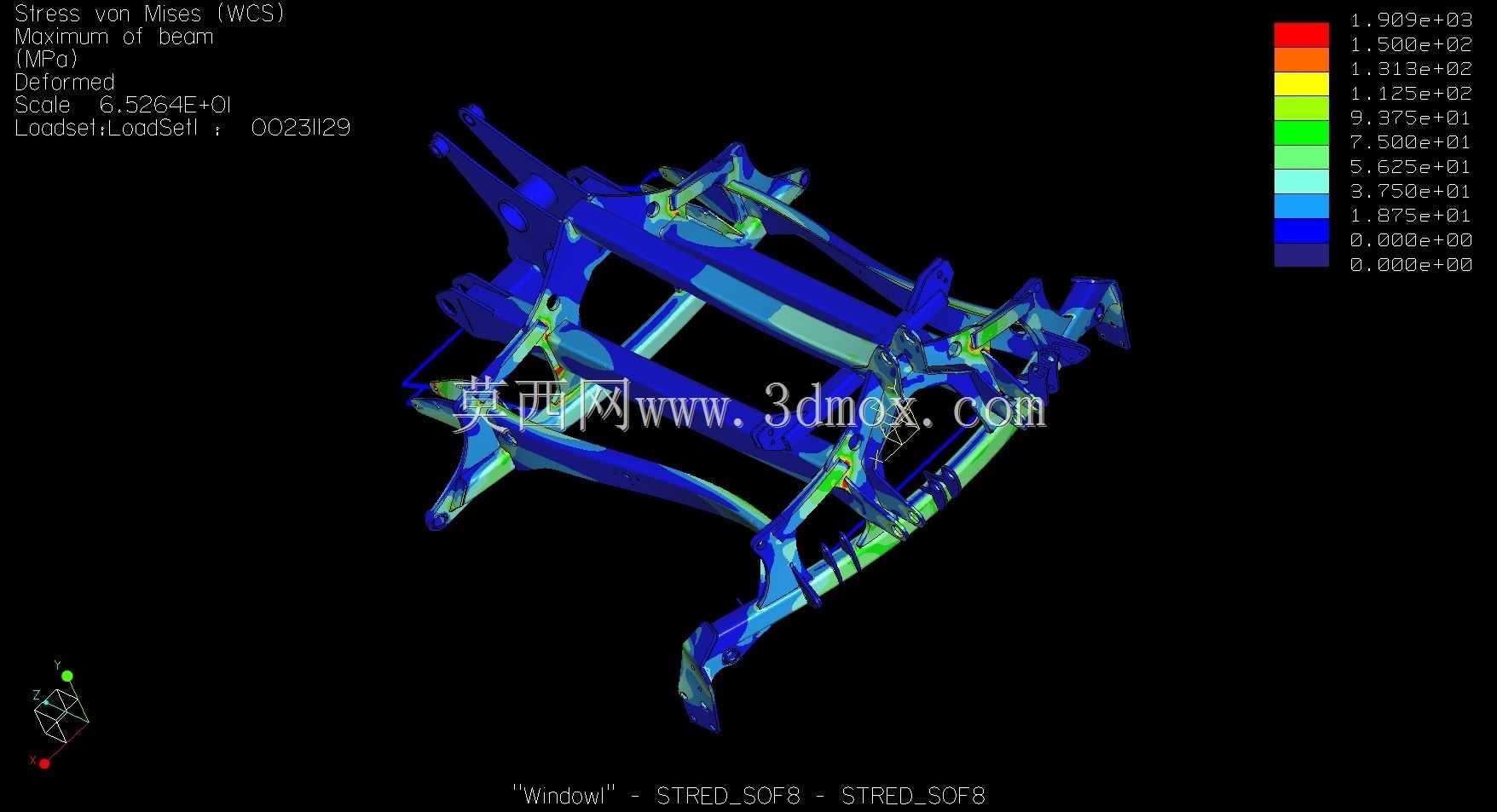

　　本次分析的中心框架为8米级压实设备的核心承载构件，这类构件在路面施工、路基压实作业场景中，需要承受压轮传递的交变冲击载荷、整机自重带来的静载荷，以及作业过程中偏载工况下的扭转力矩，其结构强度与刚度直接决定压实设备的作业稳定性与服役寿命。从有限元分析的应力云图可以看到，模型采用了对称式框架布局，两侧弧形支撑臂与中部横向承载梁采用一体化连接设计，这种结构形式能够将压轮作业时的集中载荷快速分散到整个框架截面，避免局部应力集中导致的结构失效。

　　在实际工程应用中，这类中心框架的安装边界需要匹配压轮总成、驱动单元、减振模块的安装接口，框架两侧的弧形臂端部预留了铰接安装位，用于连接压轮的回转支撑结构，中部的矩形横梁区域则用于安装驱动减速机与配重模块，整体安装边界需要保证各连接位的同轴度公差控制在0.2mm以内，避免作业过程中出现偏磨、异响等问题。设计过程中，针对压实作业的高频冲击特性，框架的受力薄弱位置做了局部加厚处理，从应力云图的色彩分布可以看到，最大应力出现在弧形臂与横梁的连接过渡区域，该区域采用了大圆角过渡设计，有效降低了应力集中系数，保证最大应力值低于材料的屈服强度阈值，满足12000小时以上的服役寿命要求。

　　从结构设计思路来看，该框架没有采用传统的厚重铸钢结构，而是通过拓扑优化的方式，在非主要承载区域做了减重设计，弧形臂上的镂空结构既降低了整机自重，又不会影响整体的承载能力，同时还能为液压管路、线缆的布设提供走线路径，避免作业过程中管线被碎石、物料剐蹭损坏。有限元分析过程中，模拟了压实作业最恶劣的偏载工况，即单侧压轮完全接触硬质凸起路面时的载荷状态，约束条件按照实际安装的铰接位设置，加载载荷包含了压轮的最大激振力、整机自重的分配载荷，以及作业时的水平牵引力，从变形云图的结果来看，框架的最大变形量出现在弧形臂的端部位置，变形量控制在允许的刚度范围内，不会影响压轮的作业精度，也不会导致相邻部件出现运动干涉。

　　在设备实际运行过程中，中心框架还需要承担减振系统的安装载体功能，框架上预留的多个安装凸台用于连接减振橡胶块，能够过滤压轮作业时传递到上车架的振动，提升操作舒适性的同时，也能保护上车架的电控、液压元件不受高频振动的损坏。框架的整体外形尺寸匹配8米级压实设备的整机宽度，两侧支撑臂的跨距经过精确计算，既保证压轮作业时的稳定性，又不会超出道路运输的宽度限值，不需要额外拆解就能满足公路转运的要求。从应力分布的结果来看，框架的大部分区域应力水平都处于较低区间，说明材料的利用率较高，没有出现过度设计导致的材料浪费，同时关键受力位置的应力储备充足，能够应对作业过程中突发的过载冲击，比如压实作业时遇到硬质地下障碍物的瞬间冲击载荷，不会出现结构断裂、塑性变形等严重失效问题。
