工程机械安装臂断裂失效优化结构设计

　　在土方作业、矿山剥离、基建场地平整这类重载施工场景里，工程机械的工作装置安装臂属于核心传力构件，直接承担工作端传递的交变冲击载荷、偏载扭矩以及作业过程中的突发过载力，日常作业中臂体连接区域的断裂失效是现场运维中高发的故障类型，这类故障不仅会直接导致设备停机，还可能引发作业侧倾、工作装置坠落等安全隐患，因此针对安装臂断裂位置的结构优化是设备改型、运维技改中非常务实的设计方向。

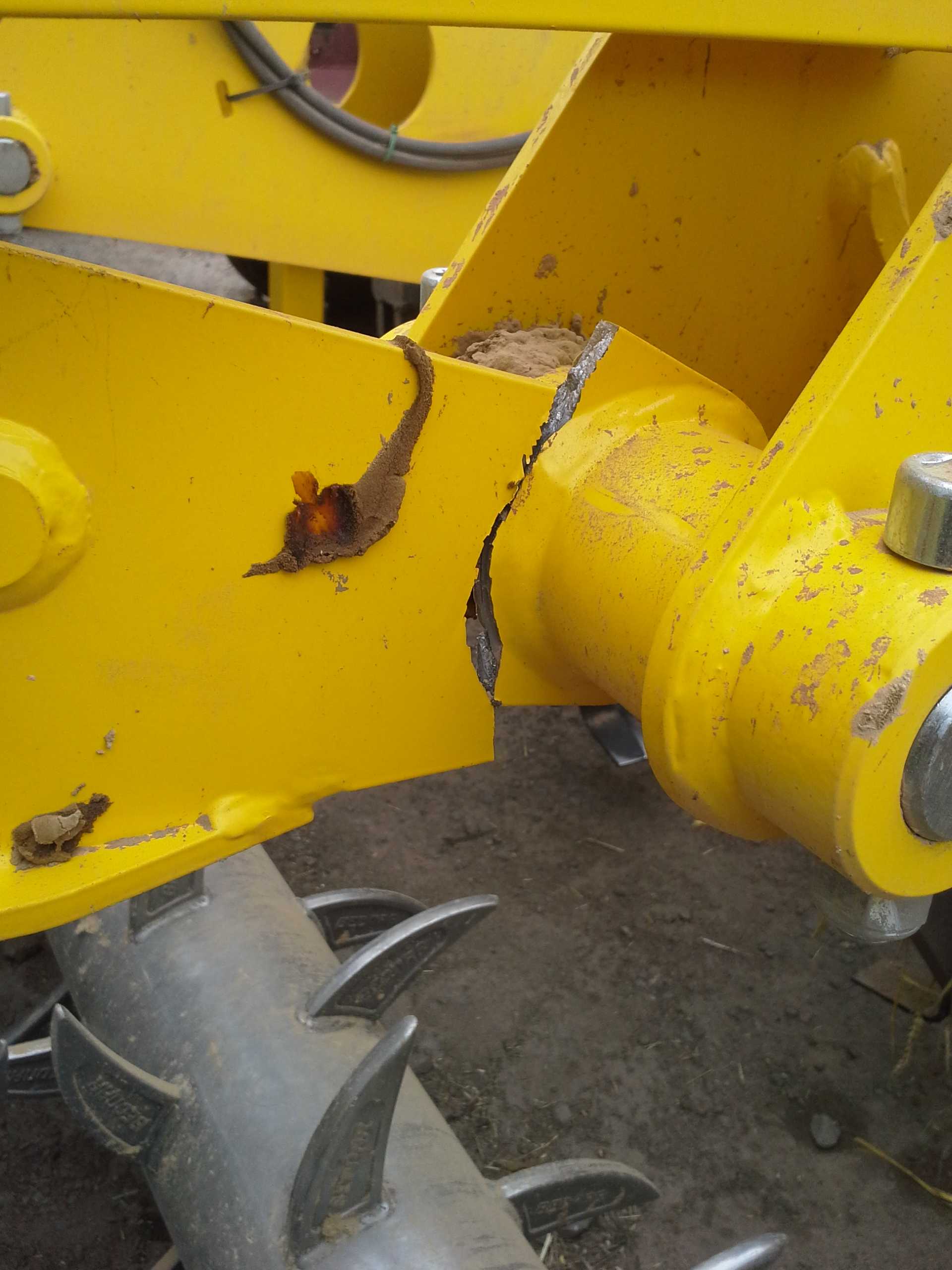

　　从实际失效案例的现场特征来看，断裂位置集中在臂体与铰接轴座的连接过渡区域，该区域在常规作业循环中，既需要传递动臂举升的纵向拉力，还要承受铲斗切入料堆时的横向偏载力矩，原结构在此处采用等厚度板材直接焊接的形式，焊缝位置与结构应力集中区域完全重合，长期交变载荷作用下，焊缝热影响区首先萌生疲劳裂纹，随着作业时长增加，裂纹沿板材厚度方向扩展，最终出现图示的贯通性断裂。优化设计首先调整了该区域的力流传递路径，在断裂位置的臂体上下翼板处增设渐变式加强贴板，贴板边缘采用大圆弧过渡结构，避免贴板端部形成新的应力集中点，同时将原结构的直角焊接坡口改为U型坡口，增大焊缝熔深的同时，让焊缝位置避开应力峰值区域，将焊缝受力从主要承剪状态调整为辅助传力状态。

　　设计过程中需要严格匹配原有设备的安装边界，所有铰接孔的中心距、轴径配合公差、与相邻动臂段的连接法兰孔位完全保留原有尺寸，确保优化后的臂体可以直接替换原有失效部件，不需要对周边的液压管路、铰接销轴、限位块结构做额外改动。臂体的整体外形轮廓不超出原有设备的回转安全边界，保证作业过程中臂架举升、收斗动作不会与机身平台、驾驶室结构发生运动干涉。针对安装臂的壁厚选择，优化方案没有盲目整体加厚臂板，而是在应力集中的过渡区域采用局部增厚的变截面设计，在非主要承力的臂体中段保留原有板材厚度，控制整体结构重量增量在原有臂重的8%以内，避免额外增加举升油缸的负载，影响设备的举升力参数与作业稳定性。

　　从功能特性来看，优化后的安装臂在同等载荷工况下，过渡区域的最大等效应力可降低40%左右，疲劳寿命提升至原结构的3倍以上，能够适应碎石场、硬土开挖这类高冲击载荷的作业场景。结构设计中充分考虑了现场焊接修复的可行性，所有加强结构的板材均采用工程现场常用的低合金高强度结构钢，不需要特殊的焊接材料与热处理工艺，现场运维团队在具备常规焊接工装的条件下即可完成替换安装，降低技改的落地门槛。在铰接座与臂体的连接位置，优化方案增加了环形加强筋结构，分散销轴传递的集中载荷，避免轴座区域因长期挤压出现板材塑性变形，同时在臂体内部对应断裂位置增设横纵交错的内部肋板，提升臂体的抗扭刚度，减少偏载作业时臂体的扭转变形量，降低焊缝位置的附加应力。

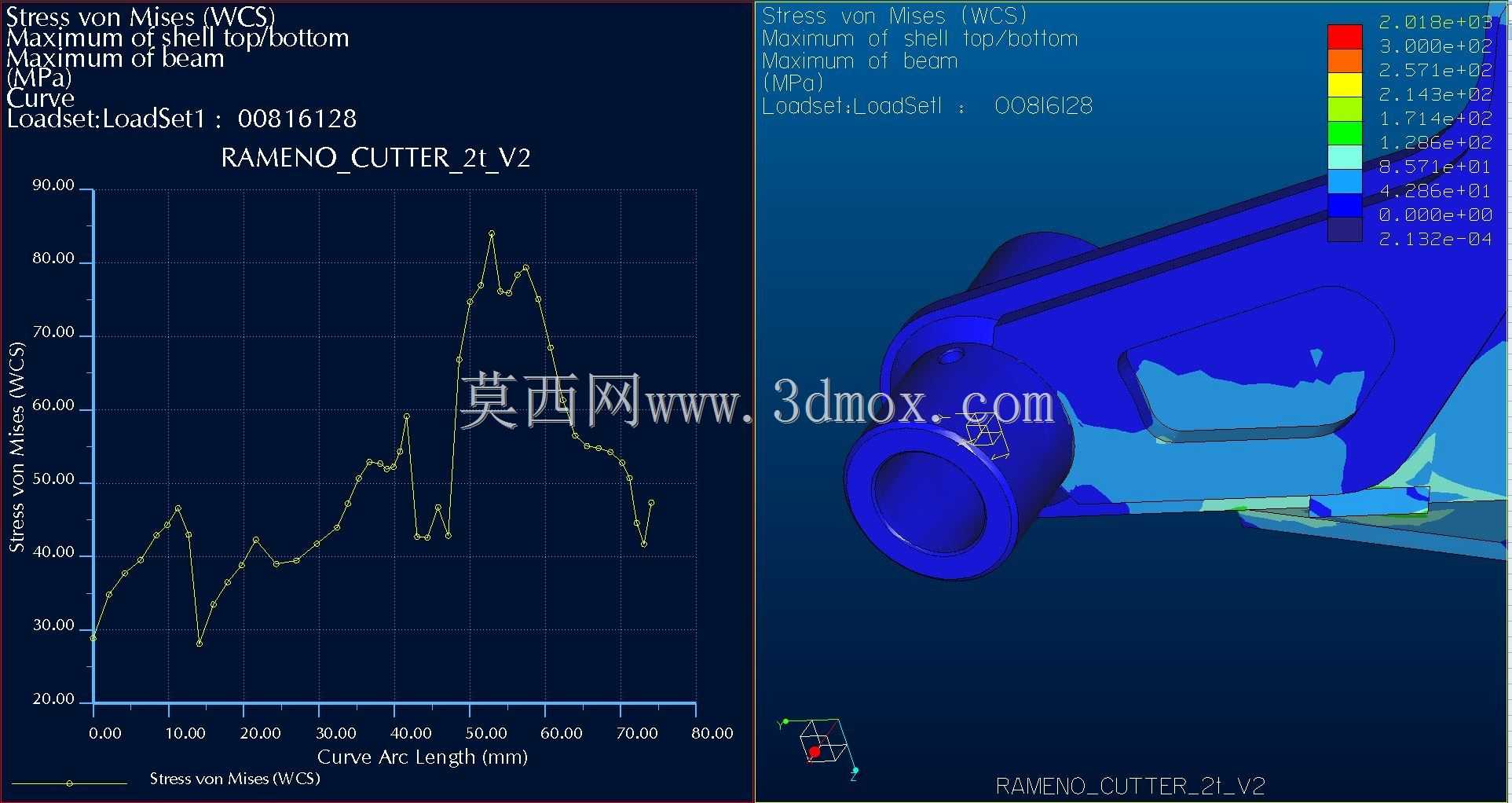

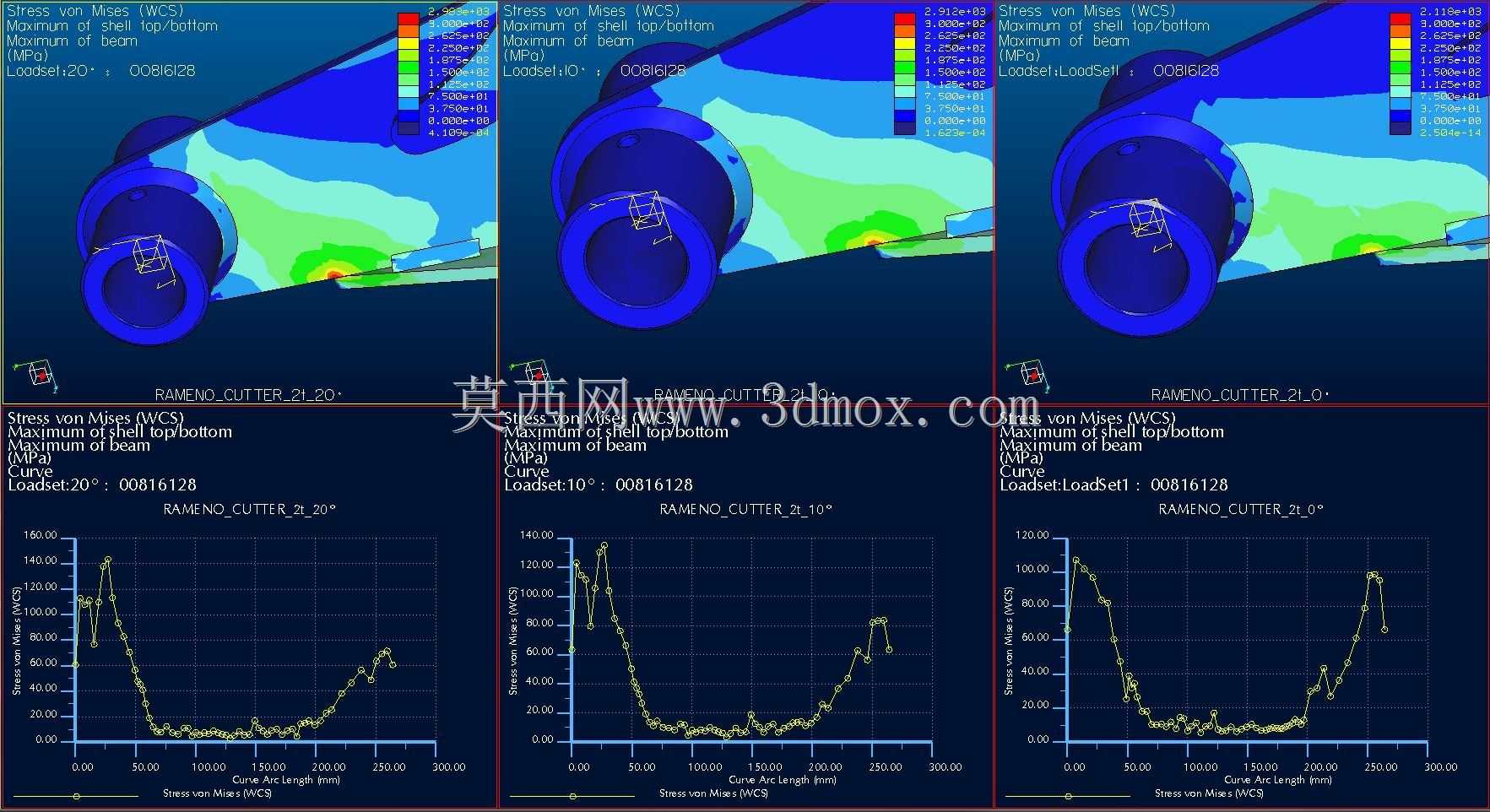

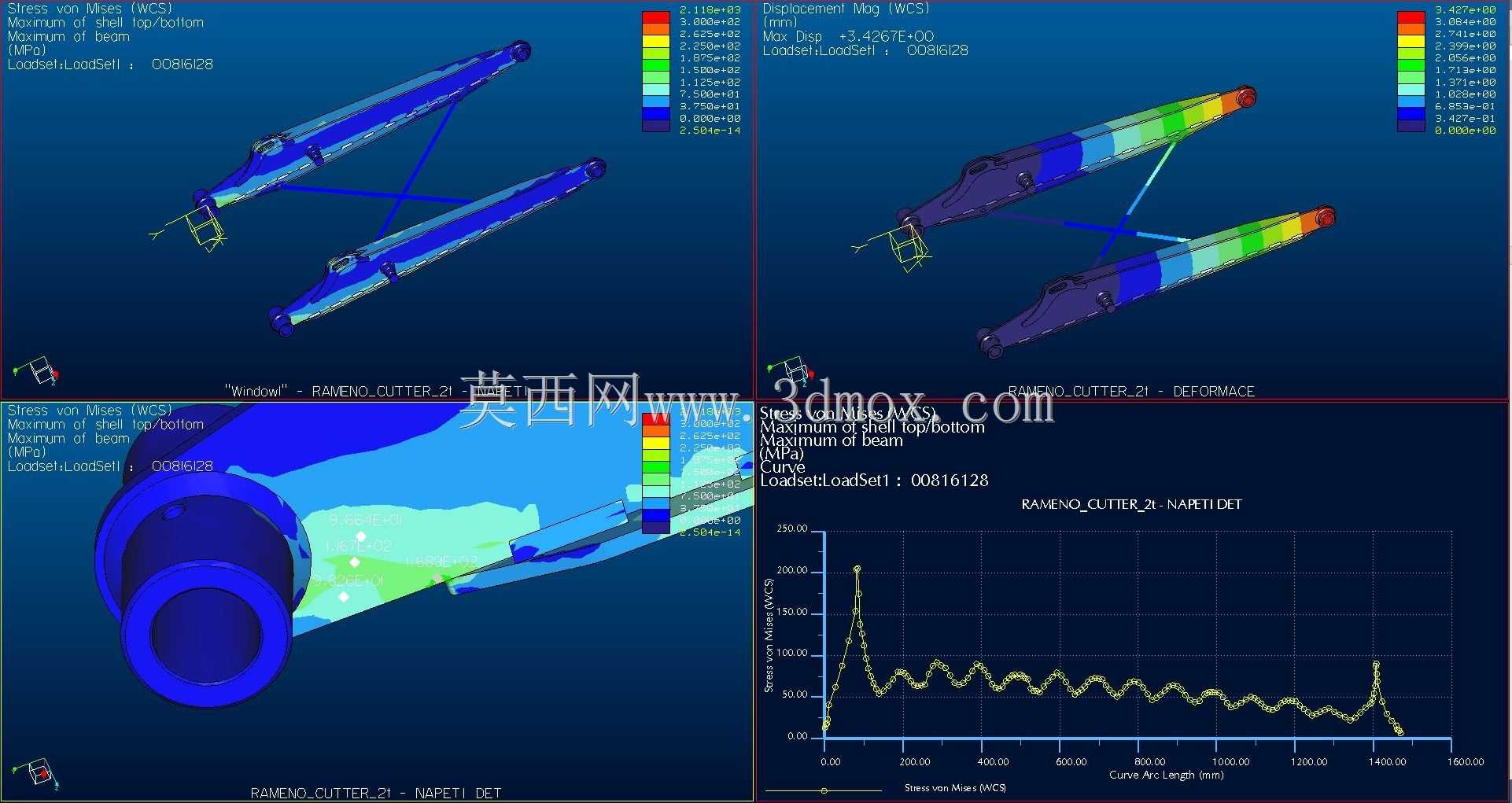

　　实际建模过程中，需要重点还原失效位置的真实断口特征对应的应力分布规律，不能仅依靠理论计算的应力云图调整结构，要结合现场作业中常见的偏载、过载工况，模拟铲斗偏载切入、地面凸起顶撞臂体、重载举升急停这几类极端工况下的结构受力，确保优化结构在各类边界条件下都不会出现新的应力集中点。安装臂的外部管线固定座位置也对应做了小幅调整，避开加强贴板的焊接区域，保证原有液压管路、润滑管路的走线位置不发生大的改动，减少现场改管的工作量。
