多规格贴片式电阻电子元件三维结构

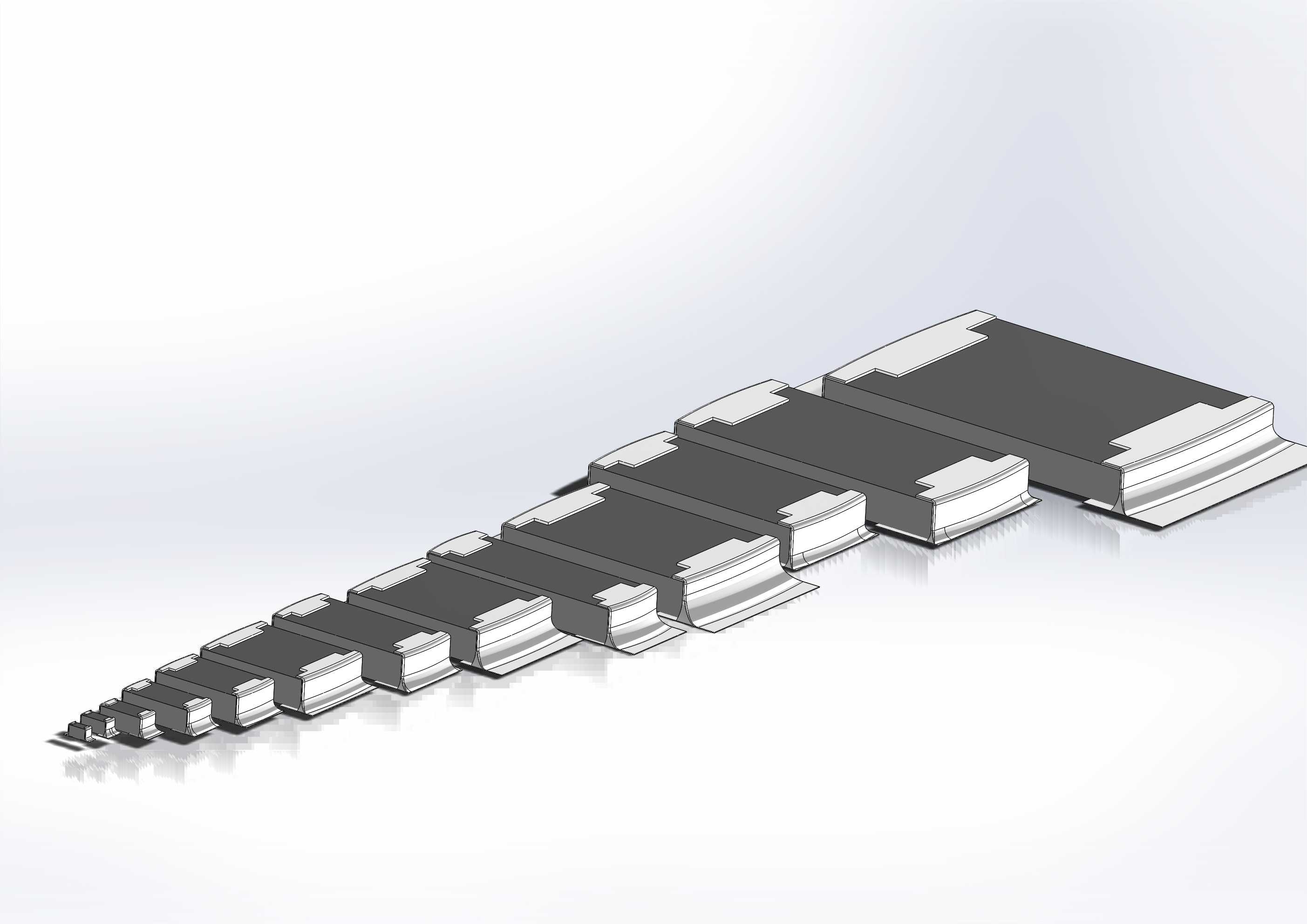

　　做消费电子、工业控制板卡的结构设计时，最先要卡PCB布局边界的就是这类贴片电阻的实体模型，很多刚入行的工程师容易只调用EDA软件里的二维封装，忽略元件实际的高度公差、端焊区的金属包覆范围，等到SMT试产时才发现元件和周边屏蔽罩、结构件发生干涉，或者焊盘设计余量不足导致立碑、虚焊问题。这套模型覆盖了从0402到2512全系列常用封装规格的贴片电阻，每个规格都还原了陶瓷基体的实际倒角、端电极的三层金属结构轮廓，没有做过度的外观简化，能直接导入结构装配环境做干涉检查。

　　从实际应用场景来看，这类贴片电阻几乎覆盖所有需要电路信号调理、电流限流、电压分压的电子设备，小到TWS耳机的主控板，大到工业PLC的IO接口板、新能源车载控制器的驱动板，只要是采用表面贴装工艺的电路板，都离不开这类基础无源元件。不同封装规格对应不同的功率承载能力，小封装0402、0603多用于信号回路的小功率分压、阻抗匹配，1206及以上大封装多用于电源回路的限流、负载放电场景，建模时特意区分了不同封装的陶瓷基体厚度差异，以及端电极在陶瓷本体上下表面的包覆宽度，这个细节直接关系到PCB焊盘的设计尺寸——如果焊盘外伸长度不足，回流焊时熔融焊锡的表面张力无法将元件拉正，很容易出现偏移；如果焊盘间距过大，又会导致元件下方焊锡量不足，焊接强度不够。

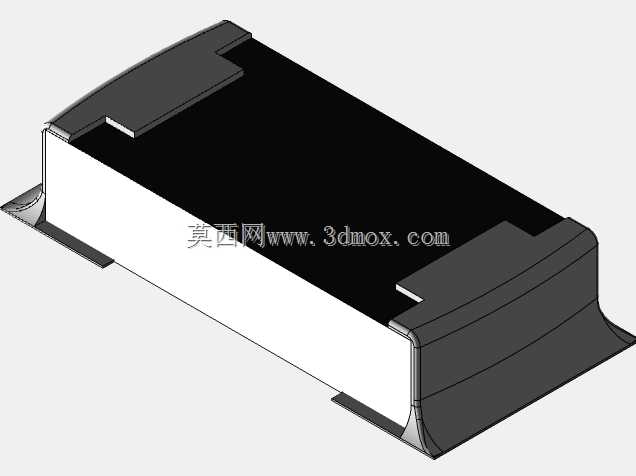

　　设计这套模型的时候，没有按照理想长方体做简化，而是还原了实际量产电阻的几个关键结构特征：陶瓷基体的两端做了微小的圆弧倒角，避免端电极包覆时出现应力集中导致镀层脱落；端电极的金属层在陶瓷本体的侧面、上下端面都做了等比例的包覆延伸，和实际元件的可焊接区域完全对应；电阻本体表面的标识区域做了平整处理，和实际元件的激光打标区域形态一致，做整机外观评审时，能直观看到板卡上元件的排布整齐度。

　　安装边界方面，每个规格的模型都严格对应JEDEC标准的封装尺寸，长度、宽度、高度的公差带都控制在量产元件的常规公差范围内，导入PCB装配环境时，不需要额外调整尺寸就能和封装库的焊盘位置对齐。做结构堆叠时，要注意电阻本体上方的安全间隙，小封装电阻上方至少预留0.3mm的间隙，大封装功率电阻因为工作时存在温升，上方间隙要根据功率等级预留0.5-1mm的空间，避免和上方的导热垫、屏蔽罩直接接触导致应力损伤。另外在靠近板边布置这类元件时，要注意元件距离PCB成型边的距离至少保持1mm以上，避免V-CUT分板时的机械应力导致电阻本体出现陶瓷裂纹，很多量产时的隐性失效都是因为布局时没有预留足够的板边距离，分板应力顺着陶瓷基体扩散导致内部电阻层断裂，前期建模时把这些边界条件都考虑进去，能大幅减少后期试产的整改次数。

　　很多工程师做板卡结构评审时，习惯只看关键接插件、大尺寸芯片的干涉，忽略这类小尺寸被动元件的空间占用，实际上高密度板卡上，0402电阻的布置密度能达到每平方厘米十几个，只要有一个元件和结构件发生干涉，就会导致整板装配失败。这套全系列的贴片电阻模型，能让结构工程师在布局阶段就把所有元件的实体空间占用都纳入检查范围，不用等到SMT打样后才发现空间冲突。另外做热仿真分析时，不同功率等级的电阻模型可以直接赋予对应的热耗参数，因为模型的外形和实际元件一致，仿真得到的对流散热面积、和周边元件的热耦合结果也更贴近实际工况，不会因为模型过度简化导致热仿真结果出现大的偏差。
