嵌入式木质外框壁挂显示终端结构设计

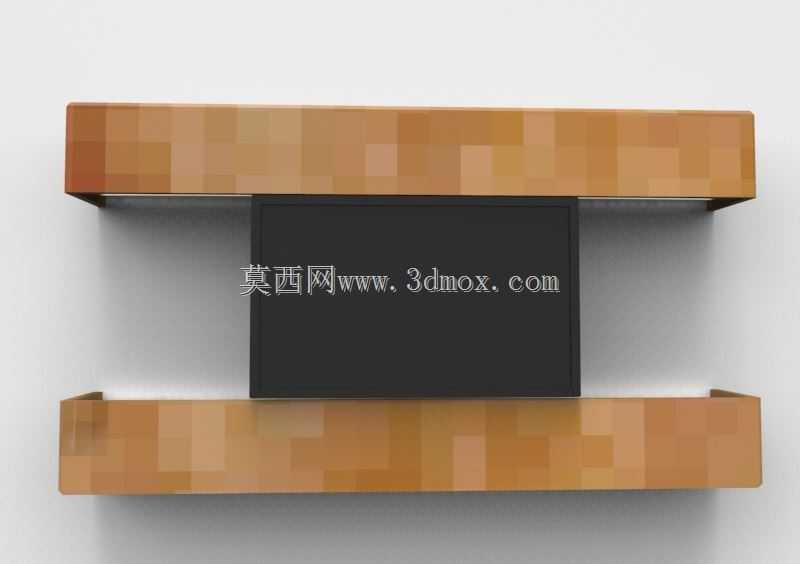

　　在商用空间、智能家居以及小型办公场景的墙面设备布局中，壁挂式显示设备的结构设计一直需要兼顾安装可靠性、空间利用率与外观协调性，这款带木质外框的壁挂显示结构，正是针对这类场景做的针对性结构优化。不同于常规外露式壁挂显示屏直接将屏幕通过挂架固定在墙面的方案，这款设计采用了上下分体式木质围框结构，将显示屏幕完全嵌入围框形成的空腔内部，从视觉上弱化了电子设备的工业感，能更好适配原木风、极简风的室内装修风格，同时围框结构也能对屏幕边缘形成物理防护，避免日常清洁、人员走动时磕碰造成屏幕边框变形或者面板碎裂。

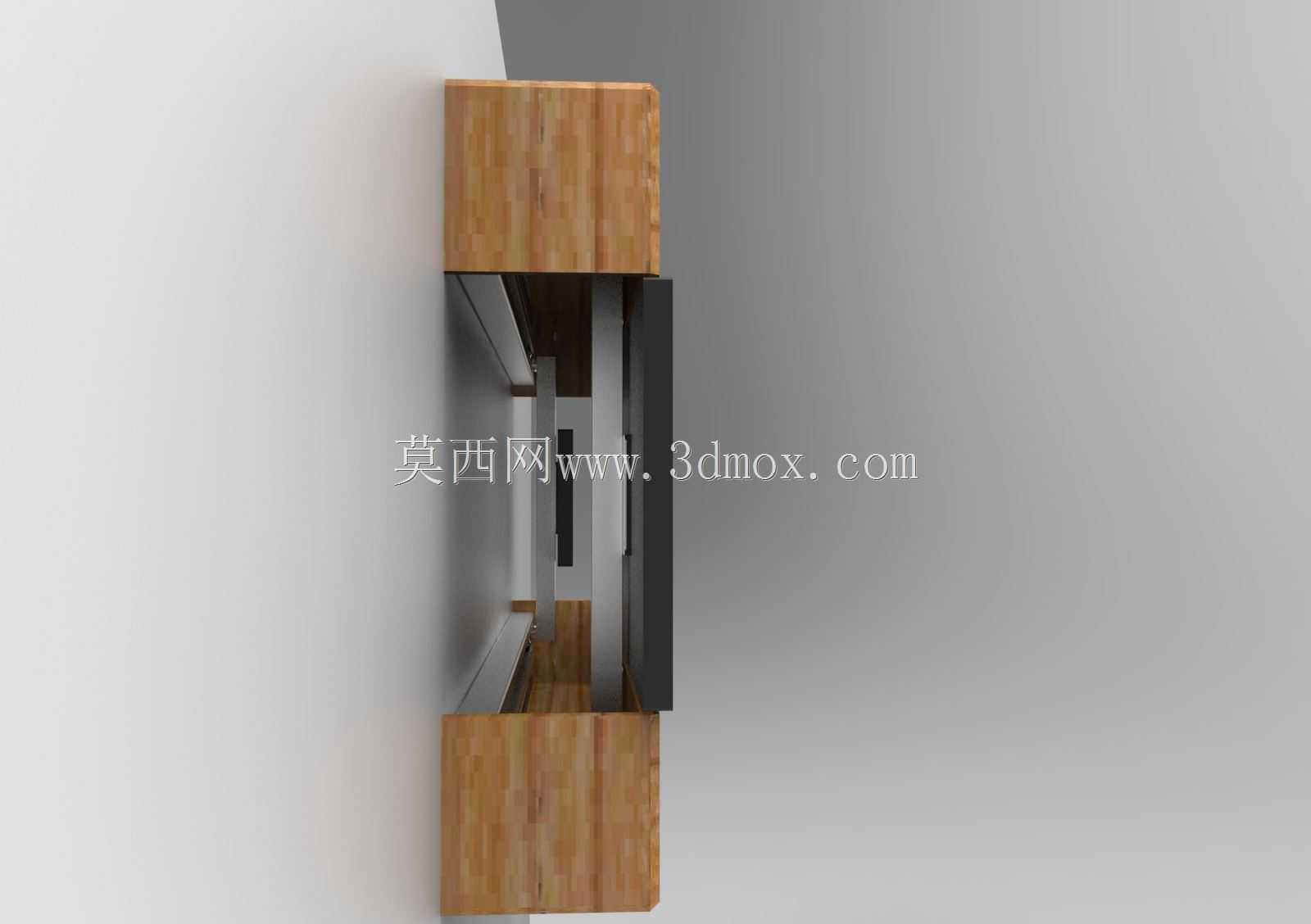

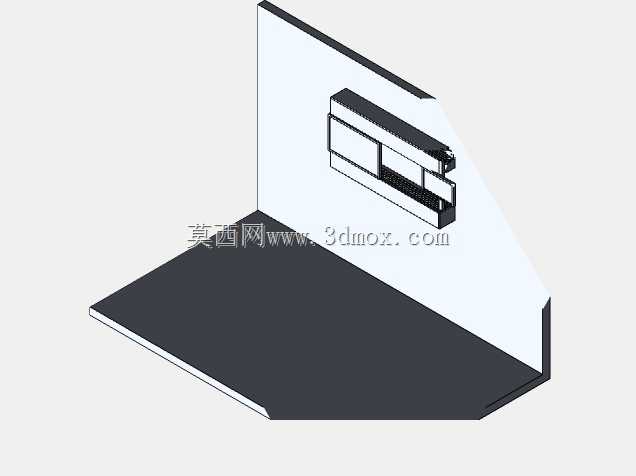

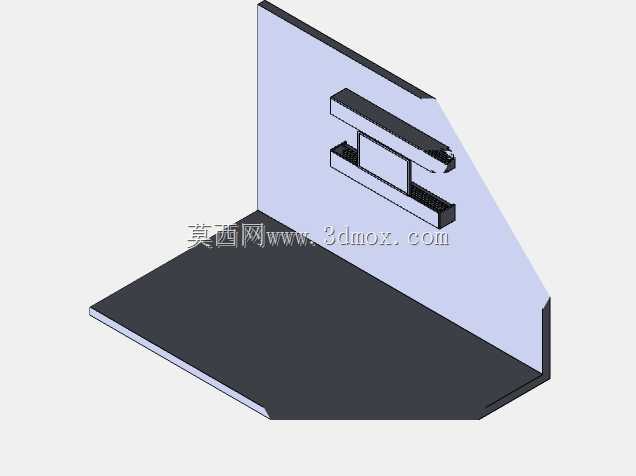

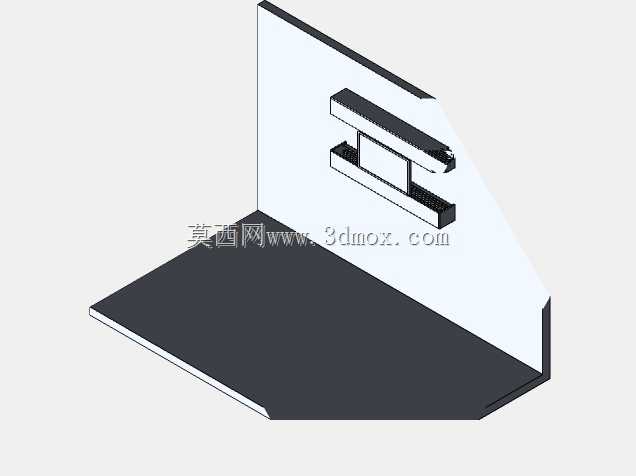

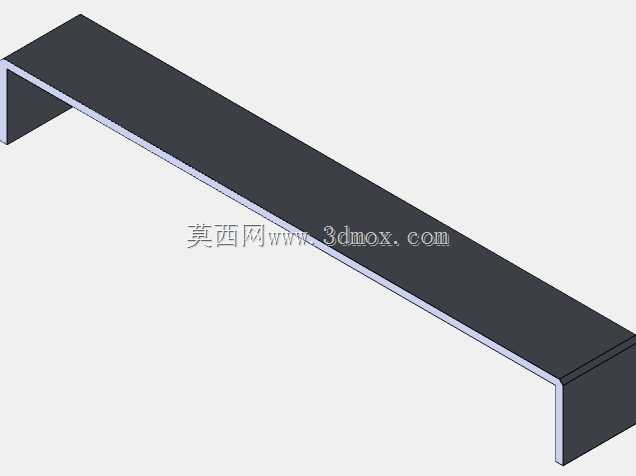

　　从实际安装边界来看，整个结构的安装基面为平整建筑墙面，围框背部设置有隐藏式挂装点位，安装时不需要在墙面做大面积开槽，仅需要对应挂点打入膨胀螺栓固定挂片，再将整个围框组件挂装到位即可，围框与墙面的贴合间隙控制在3mm以内，避免积灰同时保证外观整洁。围框的上下横向构件做了内凹的承托结构，下边框的承托边宽度为35mm，既可以承托屏幕的底部重量，减少挂装点位的长期承重负载，也能在屏幕安装时起到临时定位作用，方便安装人员调整屏幕水平度，不需要额外的辅助托举设备就能完成单人安装作业。

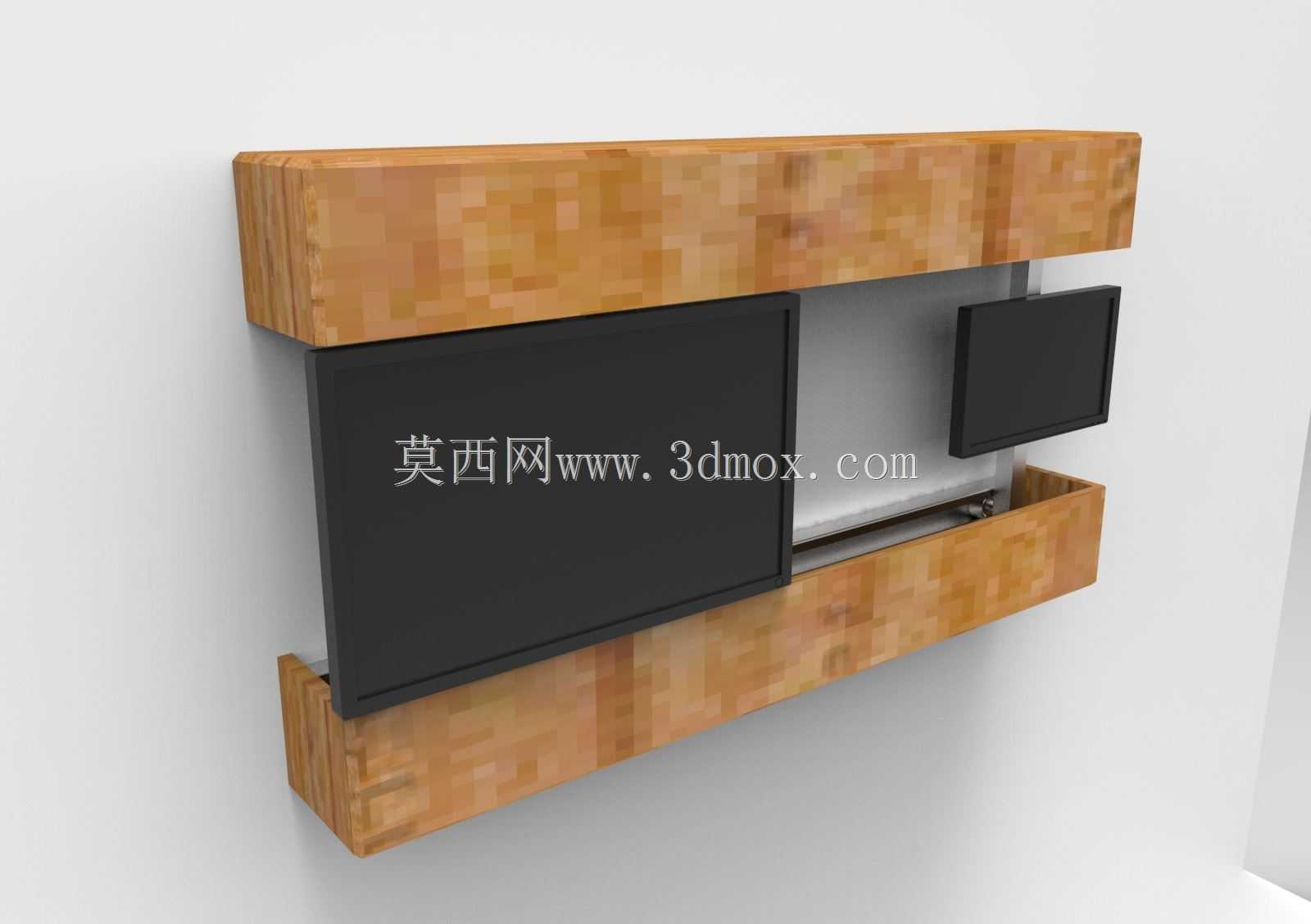

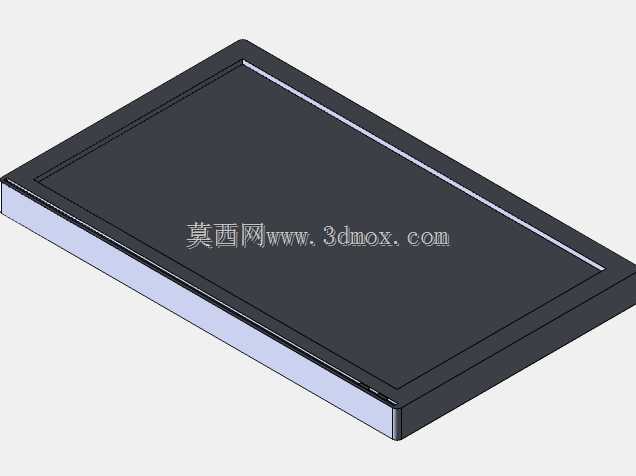

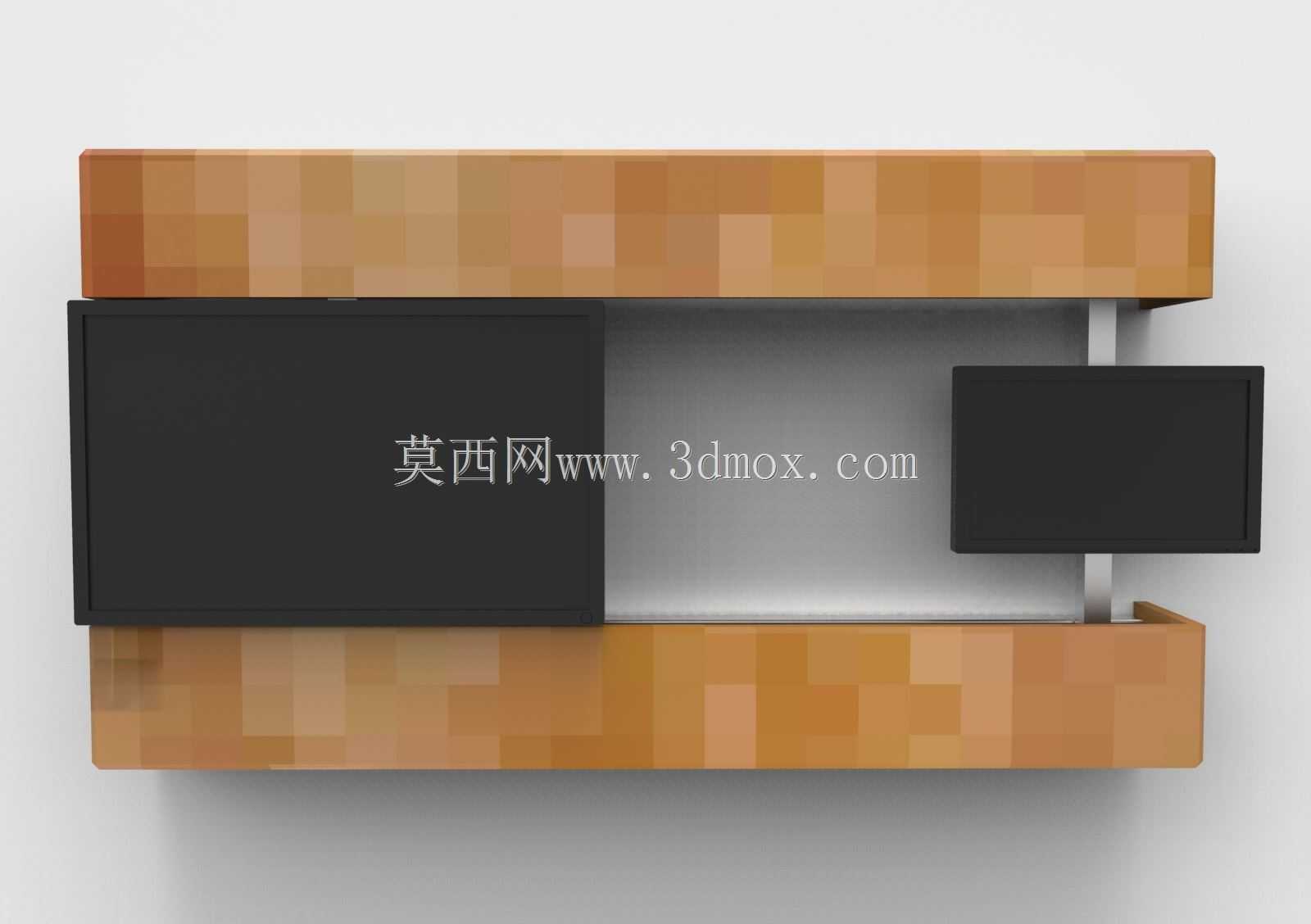

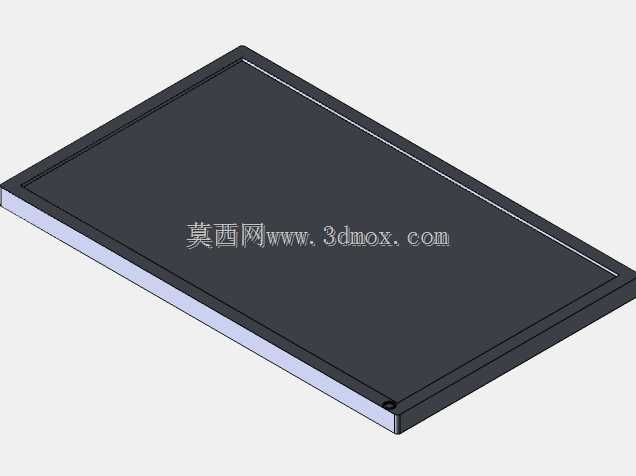

　　功能布局上，这款结构采用了大小双屏的配置，大尺寸主屏幕占据围框左侧大部分区域，主要承担常规的画面显示、信息播放功能，小尺寸副屏幕布置在围框右侧空腔内，可作为状态指示、辅助信息显示或者触控交互区域使用，两个屏幕之间预留了20mm的走线空腔，屏幕的供电线、信号线可以完全隐藏在空腔内部，顺着围框背部的走线槽引入墙面预埋的穿线管，完全避免明线外露的问题。屏幕与木质围框之间预留了2mm的装配间隙，间隙内填充有薄型EVA缓冲条，一方面可以吸收木质材料随温湿度变化产生的微小形变，避免木材胀缩挤压屏幕造成面板损坏，另一方面也能阻挡灰尘从缝隙进入围框内部，减少屏幕背部电路区域的积灰风险。

　　从设计思路层面，这款结构没有采用复杂的金属内骨架，而是利用实木多层板的自身结构强度来承担整体负载，围框的横向构件与侧边连接件采用隐形榫接加胶接的方式固定，外部看不到连接螺丝，整体外观一致性更好。木质外框的表面做了哑光清漆处理，不会产生屏幕反光的问题，避免环境光线照射下外框反光影响屏幕观看效果。考虑到后期维护需求，围框的前面板没有做完全封死的结构，屏幕可以从正面直接拆卸取出，不需要将整个围框从墙面拆下，更换屏幕或者检修内部线路时只需要撬开屏幕周边的固定压条就能完成操作，大幅降低后期维护的工作量。

　　在实际场景适配中，这款结构可以直接用在家庭客厅的隐藏式电视安装、民宿房间的信息显示终端、咖啡馆的菜单展示屏等场景，木质外框的材质属性可以让电子设备更好融入周边的木质家具环境，不会像常规黑色塑料边框的显示屏那样在原木风格空间里显得突兀。结构的承重设计经过校核，四个挂装点位每个点位的垂直承重不低于15kg，完全可以覆盖两个屏幕加上外框自身的总重量，即使在轻质砖墙面安装，搭配对应的膨胀螺栓也能保证长期使用不会出现松动脱落的问题。围框的上下边框做了15度的斜边倒角处理，没有尖锐的直角，人员意外磕碰时不会造成磕碰伤害，在人员走动频繁的公共区域使用也能满足安全要求。屏幕背部与墙面之间预留了10mm的通风间隙，屏幕工作产生的热量可以通过间隙内的空气自然流通散出，不需要额外加装散热风扇，避免运行噪音，也能保证屏幕长期工作在合适的温度区间，延长屏幕的使用寿命。
