嵌入式四位蓝色段码液晶显示模组

　　做小型测控设备结构设计时，数显单元的选型与安装适配一直是容易踩坑的环节，这款23x47规格的蓝色段码液晶模组，刚好适配多数紧凑型仪表、传感变送单元的面板安装需求。从实际应用场景来看，这类段码液晶屏常被用在称重传感变送终端、小型温控仪表、工业计数模块、低压配电数显单元上，相比点阵屏，段码屏的驱动逻辑更简单，静态或简单动态扫描即可驱动，不需要复杂的字库存储，在低成本、低功耗的工业现场数显场景里可靠性更高，不会出现点阵屏花屏、刷新延迟的问题。

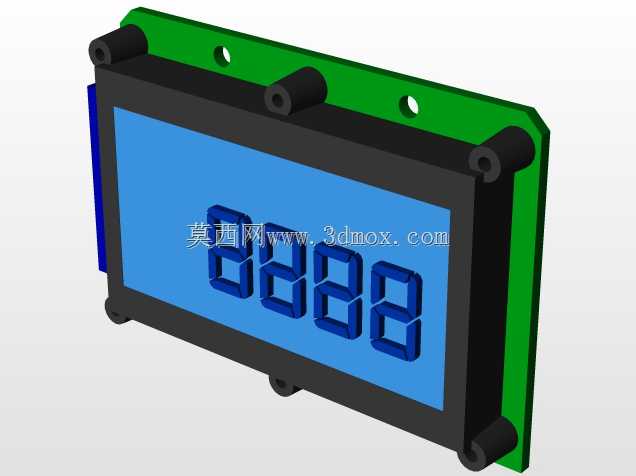

　　从结构设计角度拆解，这款模组采用了前框+后盖+安装背板的三层结构，黑色前框做了窄边设计，刚好卡住液晶面板的边缘，避免屏幕受外力挤压出现漏液，蓝色背光的基底搭配深色段码，在车间强光或者弱光环境下都能清晰读取数值，四位数字的段码设计可以覆盖-999到9999的数值显示范围，搭配小数点段可以满足多数物理量的显示精度需求。背部的绿色安装板是核心安装基准，板上预留的两个圆形安装孔位，刚好匹配M3规格的安装螺丝，安装孔的中心距经过精准校核，和常见的仪表面板开孔尺寸适配，不需要额外做转接板就能直接固定。

　　设计时特意在屏幕四周预留了四个黑色的缓冲定位柱，一方面在装配时可以让屏幕和PCB板之间保持固定间隙，避免焊接后的元件顶到液晶背面造成损坏，另一方面也能在设备受振动时起到缓冲作用，抵消工业现场设备运行带来的振动冲击，防止屏幕松脱。侧边预留的插接位置可以直接连接FPC软排线，不需要额外焊接排针，装配时的走线更规整，也能减少硬连接带来的应力损坏。

　　安装边界上需要注意，这款模组的整体厚度控制在紧凑区间，面板开孔只需要按照屏幕显示区域外扩2mm即可，安装背板的突出部分可以完全嵌入面板内侧，不会和设备内部的电源板、传感采集板产生空间干涉。做结构建模时，要注意屏幕可视区域的避让，前框的压边宽度不能超过2mm，否则会遮挡最外侧的段码显示，同时安装柱的高度要和PCB板的厚度匹配，保证装配后屏幕和前框之间没有缝隙，达到基础的防尘效果，适配一般工业现场的使用环境。
