工业在线电导率检测传感装置结构设计

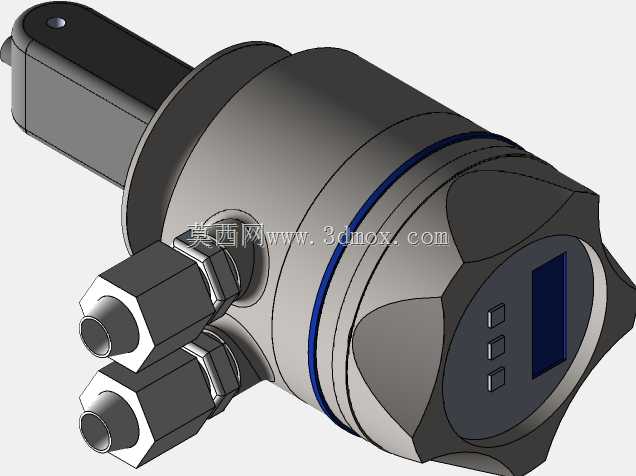

　　这款传感装置主要面向工业过程流体参数检测场景，常见于水处理管路、化工制程管线、食品饮料生产流体回路中，用来实时获取管路内流体的电导率参数，间接反映流体纯度、溶质浓度等关键指标，为制程管控、水质达标判定提供连续的实时数据支撑。从结构设计来看，主体采用圆柱式舱体布局，将信号处理模块、显示交互单元全部集成在顶部舱段内，无需额外外置分体式变送单元，能减少现场布线的复杂度，也降低了分体安装带来的防护等级不足问题。舱体侧面预留两个平行布置的电气接口，采用标准外螺纹锁紧式接头，分别对应电源输入与信号输出回路，接口朝向侧下方，能避免现场管路淋水、积尘直接堆积在接口密封处，提升长期运行的密封可靠性。顶部的显示交互区域采用下沉式嵌入设计，

　　显示窗口与操作按键都和舱体端面保持齐平，没有突出的结构件，既方便操作人员近距离读取数值、触发参数调校操作，也能避免现场巡检、设备维护过程中磕碰损坏交互部件。检测探头部分从舱体一端轴向延伸，采用一体化硬杆结构，探头端面与被测流体直接接触，杆部和舱体衔接处做了圆弧过渡密封，能耐受管路内一定的流体压力冲击，不会出现流体渗入舱体内部损坏电路的问题。安装边界上，整体径向最大尺寸集中在中部舱体位置，轴向长度从探头端部到电气接口尾端预留了足够的操作空间，现场安装时可以直接通过舱体下部的安装法兰固定在管路预留的安装座上，不需要额外设计定制转接支架，安装法兰的螺栓孔位适配常规工业仪表的通用安装尺寸，能和多数现有管路上的仪表安装位直接兼容。

　　设计过程中充分考虑了工业现场的维护需求，舱体的上下段采用快拆式密封连接结构，需要更换内部电路模块或者校准检测参数时，不需要将整个装置从管路上拆下，只需要拆开上部舱段即可完成操作，能大幅减少现场维护的停机时间。探头部分的材质选用耐流体腐蚀的惰性材质，能适配多数弱酸弱碱工况的流体检测需求，不会因为长期接触被测流体出现腐蚀剥落、参数漂移的问题。两个电气接口的间距经过合理排布，接线操作时两个接头的锁紧螺母不会出现干涉，现场布线时可以分别走不同的走线槽，强电电源线和弱电信号线分开布设，减少信号干扰的概率。显示区域的倾斜角度经过优化，当装置垂直安装在水平管路上时，操作人员站在地面巡检无需过度仰头就能清晰读取显示数值，

　　三个操作按键的凸起高度做了限位，戴劳保手套操作时也能准确触发按键，不会出现误触的情况。舱体外壁的环形密封槽用来嵌入密封圈，实现上下舱段的径向密封，相比端面密封的结构，径向密封能耐受更大的温度交变应力，在现场环境温度大幅波动时也不会出现密封失效的问题。探头部分和舱体的衔接位置做了加强筋结构，能承受管路流体流动带来的持续振动，不会因为长期振动出现探头松动、检测参数偏移的问题。整体结构没有多余的外露凸起部件，外壳做了哑光防滑处理，现场安装拧动时不容易打滑，也不容易在表面积累油污、灰尘，日常清洁只需要擦拭表面即可。在实际选型应用中，这款装置可以直接替换同安装尺寸的同类检测仪表，不需要改动现有管路的安装开孔，也不需要重新布设线缆，能大幅降低老旧产线仪表升级的改造成本。
