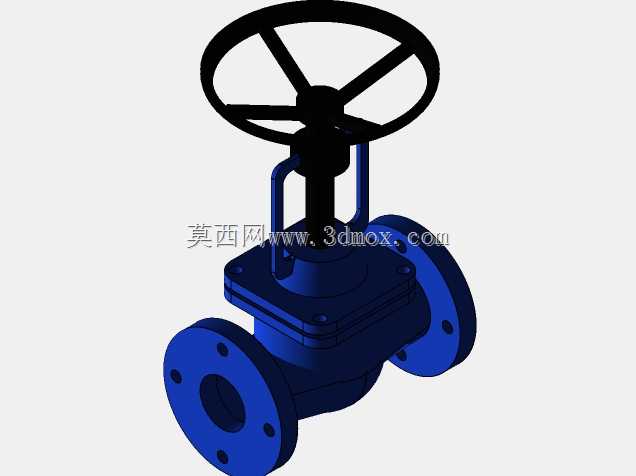

Zetkama法兰连接DN50截止阀结构设计

这款手动法兰截止阀主要应用于公称通径DN50的工业管路系统中，常见于给排水管网、暖通空调循环系统、化工介质输送管线、蒸汽供热管路等场景，承担管路介质通断控制、流量调节的核心作用，可适配清水、低压蒸汽、弱腐蚀性流体等多种常规工业介质，在民用建筑配套管路、中小型工业生产装置的管路上都有广泛的适配空间。作为手动驱动的截止类阀门，它依靠顶部手轮的旋转力矩传递，带动阀杆做轴向升降运动，从而驱动阀瓣与阀座密封面实现贴合或分离，完成管路的截断与导通操作，相比同通径的闸阀，它的密封面启闭过程磨损更小，密封性能更稳定，同时具备一定的流量调节能力，可根据手轮旋转圈数粗略控制管路内介质的通流面积，适配不同工况下的流量需求。产品设计上采用了直通式阀体结构，介质流道呈低阻力流线型设计，尽可能降低介质在阀腔内的压损，减少管路运行的能耗损失；阀体两端采用标准法兰连接结构，法兰盘上均匀布置螺栓安装孔，可与同压力等级的对应通径管路法兰直接对接，安装时无需额外加工焊接接口，拆装维护便捷，适合需要定期检修更换的管路节点。顶部的手轮采用轮辐式结构设计，握持施力空间充足，操作人员无需额外辅助工具即可完成阀门的启闭操作，手轮与阀杆的连接部位设置了限位结构，可避免阀杆超程升降造成的密封件损坏；阀杆与阀盖之间设置了多级密封填料结构，可有效防止阀内介质沿阀杆间隙向外泄漏，保障管路运行的密封性与安全性。从安装边界来看，该阀门的整体结构紧凑，手轮的最大旋转外径预留了充足的操作空间，安装时需保证阀体上方预留足够的手轮操作与后期填料更换的检修空间，阀体两侧法兰的对接面需保证平行度偏差在标准允许范围内，避免强行对接造成阀体应力变形影响密封性能；阀门的安装方向需遵循阀体上标注的介质流向标识，保证介质从阀瓣下方进入阀腔，可降低启闭力矩同时延长密封面使用寿命。整体结构的零部件设计充分考虑了通用互换性，后期维护时可快速更换密封填料、阀瓣密封垫等易损件，降低设备全生命周期的运维成本。
