带支架漏斗式颗粒物料导流承接装置

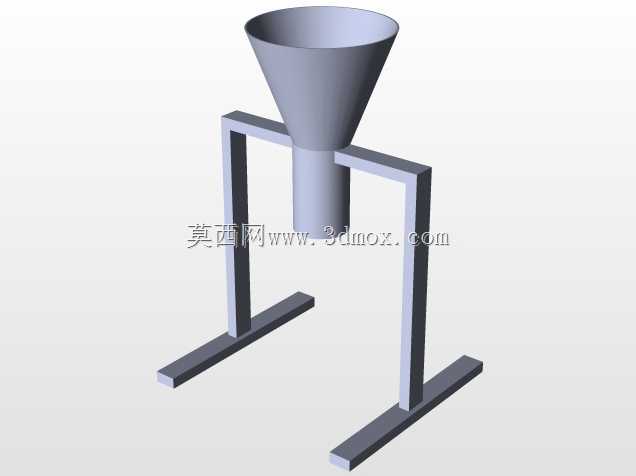

　　在粉体、颗粒类物料的中转输送工序里，这类带支架的漏斗式导流装置是车间流水线、实验室小批量投料场景里十分常见的辅助构件，很多人会把它和普通储料漏斗混淆，实际上它的结构设计完全围绕定点投料的稳定性做了针对性优化，不需要额外搭配固定台架就能直接放置在接料容器上方完成导流作业。从实际使用场景来看，它既可以用在小型注塑机的粒料投料工位，承接上方料仓落下的塑料粒子，引导物料精准落入机台进料口避免撒漏，也能放在实验室的粉体分装工位，搭配接料盒完成小剂量药粉、金属粉末的定量导流，甚至在小型粮食加工点，也能用来完成谷物装袋时的导流，避免谷物散落到袋外造成浪费。整个装置的结构分为上下两个核心部分，上方是上宽下窄的锥形料斗段，锥角的设计经过了反复校核，

　　既不会因为锥角过小导致料斗整体高度过高占用过多竖向空间，也不会因为锥角过大导致物料下落速度过快冲击下方接料容器，对于流动性一般的粉体物料，这个锥度也能有效减少物料挂壁残留，不需要频繁敲击料斗壁就能让物料顺畅下落。料斗下方的直筒段是整个导流结构的稳流段，物料经过锥形段加速后进入直筒段，会顺着筒壁调整下落方向，避免出现物料散溅的情况，直筒段的内径和常见的进料口口径做了适配，不需要额外加装转接套就能对准多数小型设备的进料口。下方的门型支架是整个装置的支撑核心，两条竖向支撑腿直接连接在料斗直筒段的外侧，支撑腿底部向外延伸出两条平行的横向底脚，底脚的长度经过设计，放置在平面上时整个装置的重心完全落在四个底脚端点围成的支撑面内，

　　即使料斗内满载物料，也不会出现侧翻的情况。支架的竖向高度预留了足够的接料空间，下方可以放置容积5L以内的接料桶、接料盒，不需要额外垫高装置就能完成接料作业，横向支撑腿之间的间距也做了优化，不会和接料容器的外壁发生干涉，取放接料容器时不需要挪动整个装置。从设计思路上看，整个结构没有多余的复杂构件，所有棱边都做了倒钝处理，避免操作人员在挪动、清洁装置时被锐边划伤，料斗内壁做了光滑处理，减少物料残留的同时也方便清洁，切换不同物料时只需要擦拭内壁就能完成清洁，不会出现不同物料交叉污染的问题。安装使用时不需要做额外的地脚固定，只需要将装置放置在平整的工作台面上，确认底脚完全贴合台面没有晃动，将接料容器对准下方直筒段的出口就可以投料使用，

　　如果需要固定在特定工位，也可以在底脚上加工安装孔，通过螺栓将装置固定在工作台面上，进一步提升大流量投料时的稳定性。整个装置的外形尺寸控制得十分紧凑，竖向高度不会超过普通工作台的上方预留空间，横向宽度也不会占用过多工作台面积，适合在空间有限的小型工位上使用，和需要搭配机架安装的大型料斗相比，这种一体式带支架的导流装置灵活性更强，可以根据生产需求随时挪动到不同的工位使用，不需要做复杂的拆装调试。在结构强度方面，支撑腿和料斗的连接位置做了加强处理，长期满载投料也不会出现连接处变形、料斗倾斜的问题，对于密度较大的金属颗粒、矿砂类物料，也能稳定支撑不会出现结构失效的情况。日常维护时只需要定期检查支撑腿和料斗的连接位置有没有松动，清洁料斗内壁残留的物料就可以长期使用，没有易损件需要频繁更换，使用成本很低。
