DN40规格浮式疏水阀结构设计

　　在蒸汽供热、工业蒸汽输送管网系统中，疏水阀是决定管路运行效率、避免蒸汽损耗、保障用汽设备稳定工作的核心配套部件，这款DN40规格的浮式疏水阀，正是面向中低压蒸汽管路冷凝水自动排放场景开发的结构方案。从实际工程应用来看，这类浮式结构的疏水阀常被布置在蒸汽主管线低点、换热设备出口、分汽缸底部等易积存冷凝水的位置，核心作用是自动识别管路内的介质状态，在持续排出管路内产生的液态冷凝水的同时，阻断蒸汽介质的泄漏，避免蒸汽无效损耗，同时防止冷凝水积存引发的管路水击、换热效率下降、设备腐蚀等常见工程问题。

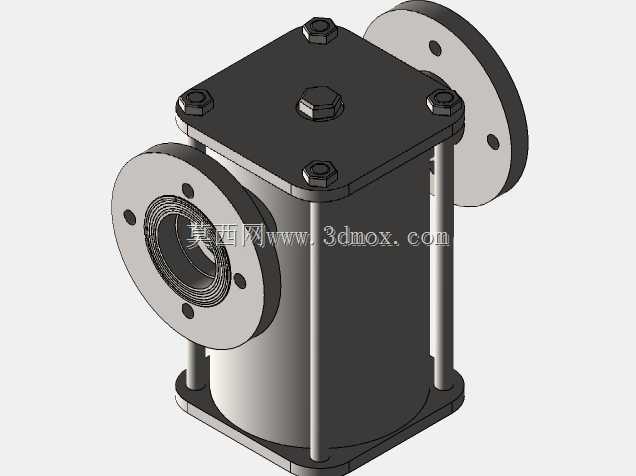

　　从结构设计思路来看，这款疏水阀采用立式方形上盖搭配圆柱形腔体的主体结构，区别于传统全圆柱型疏水阀的壳体设计，方形上盖的平面结构更便于螺栓组的均匀布置，上盖共设置4组六角螺栓实现阀盖与阀体的密封连接，顶部预留的六角螺塞可作为检修口，无需整体拆解阀盖即可完成内部浮球组件的检查与杂质清理，大幅降低现场运维的拆装工作量。腔体两侧采用法兰连接结构，法兰端面均匀分布4个螺栓孔，匹配DN40管径的标准法兰安装尺寸，法兰密封面采用凸面结构，可适配非金属垫片或金属缠绕垫片，满足不同压力等级管路的密封要求。

　　在功能特性设计上，浮式疏水阀依靠腔体内浮球的浮力变化驱动内部启闭机构，当腔体内冷凝水液位上升时，浮球随液位抬升，逐步开启排水阀口，冷凝水在管路压力作用下排出阀体；当冷凝水液位下降，浮球随液位回落，及时封闭阀口，阻止蒸汽随冷凝水流出。这种结构的疏水阀排水连续性好，过冷度小，能及时排出刚形成的高温冷凝水，可最大程度保障换热设备的换热效率，同时内部无复杂的易损弹性元件，抗水击能力优于热静力型疏水阀，适配负荷波动较大的蒸汽工况。

　　从安装边界与尺寸适配角度来看，这款疏水阀的立式结构占用横向安装空间较小，两侧法兰的同轴度公差控制在0.2mm以内，现场安装时无需额外调整管路对位，阀体底部设置的安装底座可通过螺栓固定在支架或管廊上，避免管路长期承重引发的法兰密封面泄漏。设计过程中对腔体内部的流道做了圆弧过渡处理，减少冷凝水流动过程中的阻力，同时在腔体底部预留了杂质沉降空间，可截留管路内携带的焊渣、锈屑等固体杂质，避免杂质卡涩浮球启闭机构，延长设备的连续运行周期。

　　针对实际工况中可能出现的背压波动问题，这款浮式结构的疏水阀允许一定范围的背压变化，排水阀口的密封面采用硬质合金堆焊处理，长期受水流冲蚀也能保持良好的密封性能，避免出现蒸汽内漏的问题。上盖与阀体之间的密封面采用精加工平面，密封垫片的压缩量控制在合理范围，既保证密封可靠性，又避免垫片过度压缩导致的拆卸困难。两侧法兰的连接端面与腔体流道的垂直度经过严格校核，安装后不会出现管路附加应力，保障长期运行的结构稳定性。
