可多轴微调牛顿反射望远镜次镜支撑结构

　　在业余天文观测与小型科研级反射式光学系统搭建场景中，牛顿式反射望远镜的次镜定位精度直接决定了最终成像的彗差控制水平、光轴稳定性与边缘成像锐度，这套可多轴微调的次镜支撑结构，正是针对传统固定式次镜支架调校自由度不足、光轴易偏移的痛点设计的。从实际使用场景来看，这类支架既适配爱好者自行磨制镜片组装的DIY牛顿镜，也可用于批量生产的入门到中端天文望远镜量产配套，甚至能在小型平行光管、激光反射光路调整台这类工业光学检测设备中作为反射镜调整机构使用。

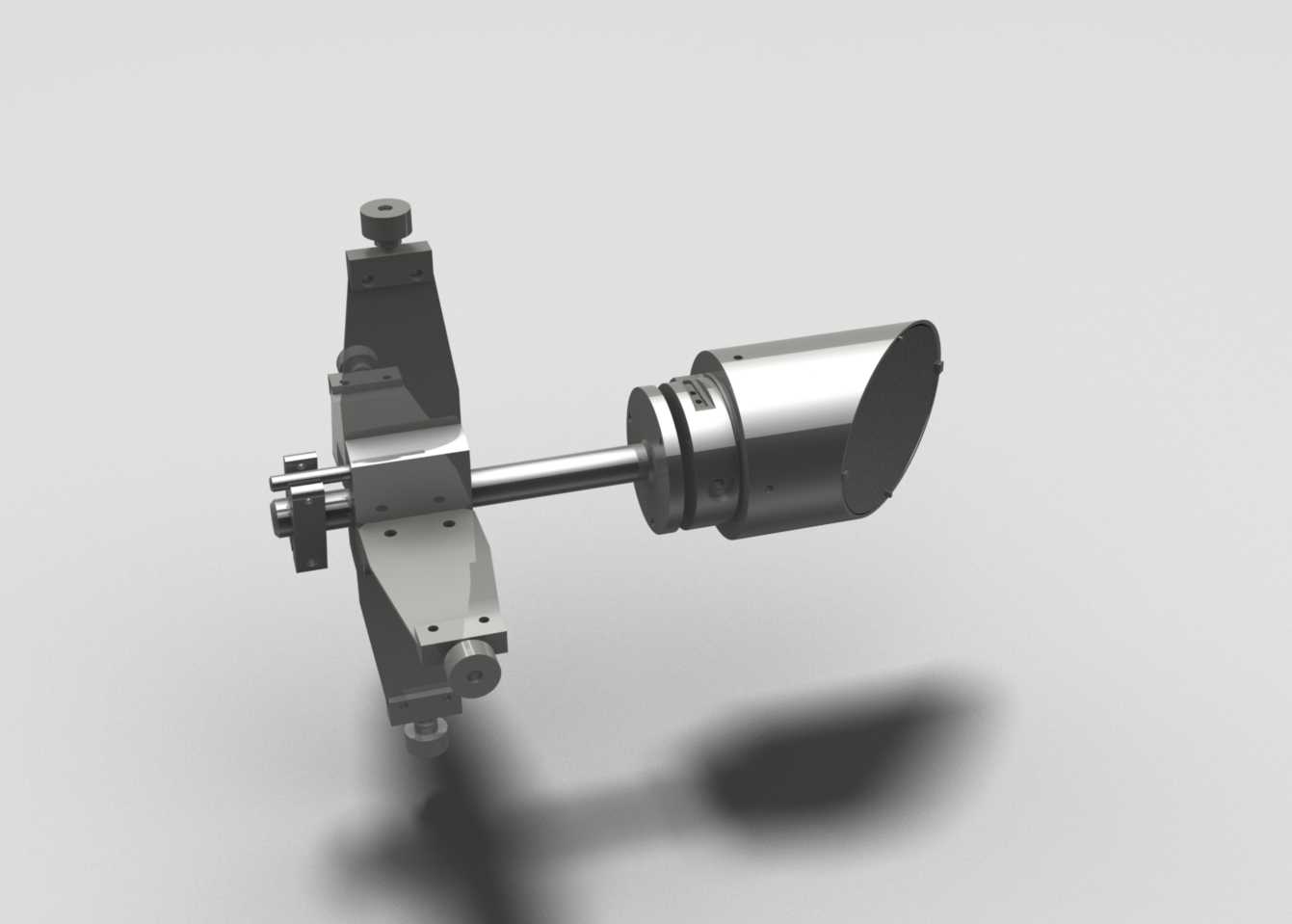

　　整套结构的核心功能围绕次镜的全自由度位姿调整展开，区别于常见的三拉簧顶丝结构，这套支架采用了刚性支撑配合多组细牙调节副的设计，在保证足够支撑刚度的同时，实现了X/Y/Z三个直线轴的平移微调，以及绕两个正交水平轴的俯仰、偏摆角度微调，完全覆盖次镜相对于主镜光轴的对位调整需求。实际调校过程中，操作人员不需要反复松紧固定螺丝，仅通过支架上分布的调节旋钮，就能以0.02mm级的进给精度逐步修正次镜位置，配合星点法或者激光准直器，能快速将光轴调整到理想状态，而且调整完成后依靠细牙螺纹的自锁特性，即使在户外观测遇到风载、设备搬运产生的轻微震动，次镜位置也不会出现明显偏移，大幅降低了外出观测时反复校准光轴的工作量。

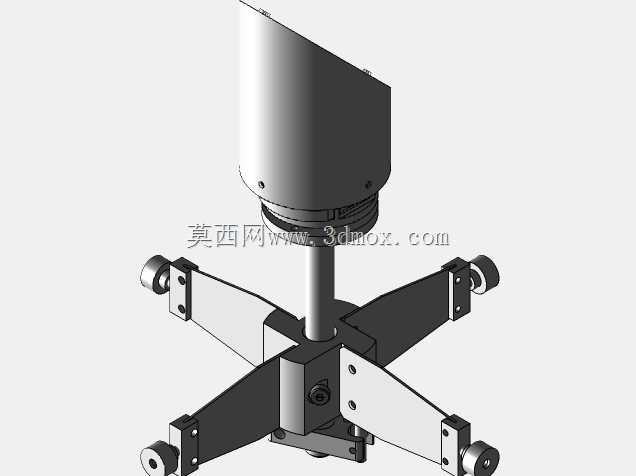

　　从设计思路上看，这套结构优先平衡了刚性与轻量化需求，支撑主体采用了对称式的悬臂布局，连接主镜筒的安装基座设置了多组安装孔位，可适配不同直径的薄壁镜筒安装，既可以通过抱箍夹持固定，也能直接通过螺丝锁附在镜筒内壁的加强筋上。悬臂主轴采用了空心结构设计，在保证足够抗弯刚度的前提下，尽可能减少支撑结构对入射光路的遮挡——要知道牛顿镜的中心遮挡比直接影响成像对比度，这套支架的主轴直径与支撑臂截面都经过光路遮挡校核，在150mm到250mm口径的常用牛顿镜上使用时，中心遮挡比可以控制在22%以内，不会对行星观测、深空摄影的对比度造成明显影响。次镜安装端采用了弹性压片固定结构，可适配不同厚度的椭圆次镜座，不需要针对特定尺寸的次镜重新加工连接结构，压片与次镜接触的位置设置了柔性缓冲垫，避免锁紧时应力集中导致次镜镜面变形，影响面型精度。

　　关于安装边界与尺寸适配，这套支架的基座安装孔位按照标准镜筒的安装间距设计，悬臂的有效伸出长度可根据镜筒的半径调整，主轴上设置了刻度标记，安装时可以快速将次镜中心调整到主镜光轴的理论高度位置，减少初始调校的工作量。各调节旋钮的位置都做了操作空间避让，安装完成后，操作人员从镜筒前端或者调焦座侧方都能伸手触碰到调节旋钮，不需要拆卸任何部件就能完成全流程调校。调节副的螺距经过反复验证，既不会因为螺距过大导致微调精度不足，也不会因为螺距过小导致调校行程过长，单圈调节对应的次镜位移量刚好匹配日常光轴校准的调整幅度，新手操作也不容易出现调整过量的问题。另外，整套结构的所有棱角都做了倒角处理，没有尖锐的凸起，安装过程中不会刮伤镜筒内壁的消光涂层，也不会割伤操作人员的手，支架表面做了哑光发黑处理，避免自身反光在镜筒内形成杂散光，影响最终成像的信噪比。

　　从结构可靠性角度看，所有活动连接部位都设置了防松结构，即使在温差变化较大的户外环境使用，不同材料的热胀冷缩量差也不会导致调节机构卡滞或者预紧力失效，在-10℃到45℃的常规使用温度区间内，调节手感始终保持均匀一致，不会出现忽松忽紧的情况。和常见的3D打印次镜支架相比，这套金属结构的支架长期使用不会出现蠕变变形，次镜位置可以长期保持稳定，不需要每次使用前都重新校准光轴，对于经常外出观测的天文爱好者或者固定安装的小型光学监测设备来说，能大幅降低日常维护的工作量。
