方形安装座式工业传感检测元件结构

　　在工业自动化产线的工位检测、设备运行状态监测场景里，这类带方形安装基座的传感元件是很常见的检测端硬件，不同于圆柱型螺纹安装的传感器，这种方形基座的结构更适合平面贴装的工位，能在有限的安装空间里获得更稳定的固定效果，不会因为设备运行的长期振动出现检测位偏移的问题。从实际使用场景来看，这类结构的传感元件常被用在工装夹具的到位检测、输送线物料有无判断、设备运动部件的位置确认环节，比如冲压工位的工件到位检测、装配线的托盘位置校验，都需要这种安装稳固、检测端面贴合度好的传感结构。

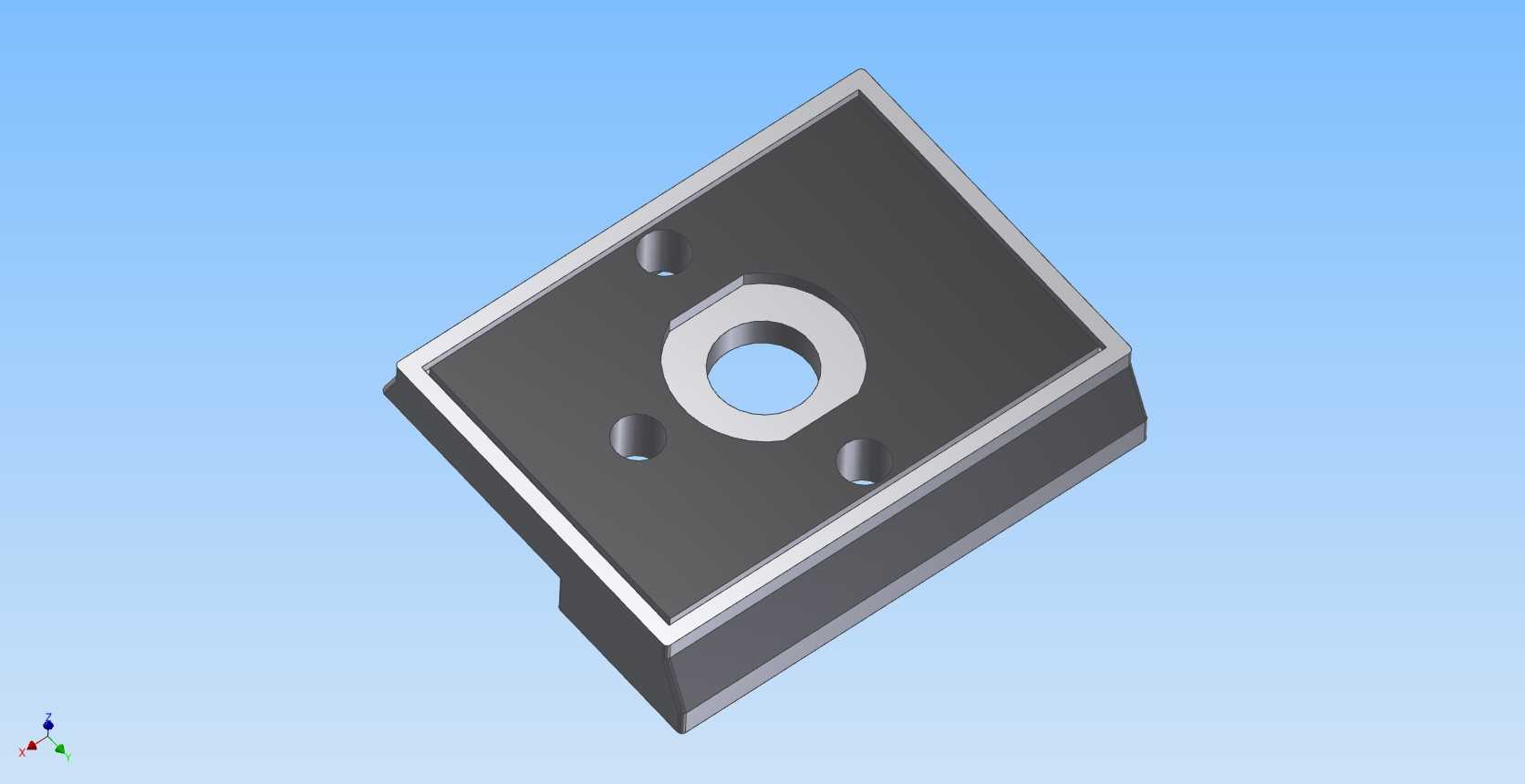

　　从结构设计的角度拆解，主体采用方形带阶梯的壳体结构，上层安装面做了一圈凸台止口设计，中间的通孔是检测探头的伸出位，三个呈三角分布的安装沉孔是用来穿装固定螺丝的，三角排布的孔位相比四角排布，在保证固定强度的前提下减少了安装孔的加工量，同时能避免安装面平面度不足导致的壳体翘曲问题，三个支撑点的固定方式始终能让检测端面和安装基准面保持稳定贴合，不会因为安装面的微小凹凸出现检测角度倾斜。下层的阶梯凸台是用来嵌入安装面板的预留槽位的，安装时凸台卡入槽内可以实现快速定位，不需要反复调整检测中心的位置，能大幅缩短现场安装调试的时间，同时嵌入式的配合也能阻挡部分切削液、粉尘从安装缝隙渗入设备内部，提升恶劣工况下的防护能力。

　　设计过程中首先要考虑的是安装边界的适配性，方形基座的边长尺寸要匹配常规工业设备的安装面板预留孔位，不能出现尺寸过大干涉周边管线、尺寸过小固定不稳的问题，三个安装沉孔的中心距要符合通用的安装孔位规范，沉孔的深度要保证固定螺丝拧紧后螺丝头不会高出安装面，避免刮擦经过的物料或者运动部件。中间的探头安装孔的同轴度要控制在合理公差范围内，保证探头装入后检测方向垂直于安装基准面，不会因为孔位倾斜导致检测距离出现偏差，上层凸台的高度要略高于安装面，让探头端面和被测物体之间保留合理的检测间隙，避免被测物体移动时刮擦探头端面造成检测元件损坏。

　　壳体的边角做了小倒角处理，一方面是去除加工后的锐边避免安装时划伤操作人员，另一方面也能减少应力集中，在设备长期受振动的工况下不会出现边角开裂的问题。安装面的平面度有明确要求，要保证和设备安装面板贴合后没有明显缝隙，防止粉尘、切削液顺着缝隙进入壳体内部影响电路性能。从功能特性来说，这种结构的传感元件安装后抗振性能更好，方形的外壳相比圆柱外壳在接线时也更方便固定线缆走向，不会出现壳体跟转导致线缆拧断的问题，在需要频繁调整检测位置的工位上，松开固定螺丝后可以沿着安装面微调位置，调整到位后拧紧螺丝就能快速锁定，不需要额外做防转结构。

　　在实际选型适配的时候，要注意安装基座的厚度和安装面板的开槽深度匹配，下层凸台的嵌入深度不能超过面板厚度，避免凸台顶到面板内部的其他元器件，三个安装孔的位置要避开面板内部的走线槽和加强筋位置，防止打孔时破坏设备原有结构。检测探头的伸出长度要根据实际检测距离调整，保证在额定检测距离内探头能稳定识别被测物体，同时预留一定的距离余量，避免设备运行的位置误差导致探头被撞坏。这种结构的设计没有多余的复杂特征，所有结构特征都是服务于安装便捷性、使用稳定性和防护性能，没有为了外观增加不必要的曲面或者装饰结构，完全是面向工业现场实际使用需求做的务实设计，加工时可以采用型材铣削或者压铸成型的方式制作壳体，加工成本可控，批量生产的一致性也能得到保证，适合在各类工业检测工位上推广使用。
