钢板搬运机械手用200mm真空吸具结构

　　在板材加工自动化产线里，大尺寸钢板的上下料、转序工位一直是人工操作风险高、效率瓶颈突出的环节，200mm规格的真空吸具正是针对这类平整刚性板材的抓取需求设计的执行部件，区别于小尺寸吸盘应对轻薄工件的场景，该规格吸具单只即可承载较大重量的钢板，多只组合排布后可适配3-12mm厚度不同幅面的碳钢板、不锈钢板的搬运作业，常见于激光切割上下料机、冲压线板料移栽机械手、剪板机自动送料机构的末端执行端。

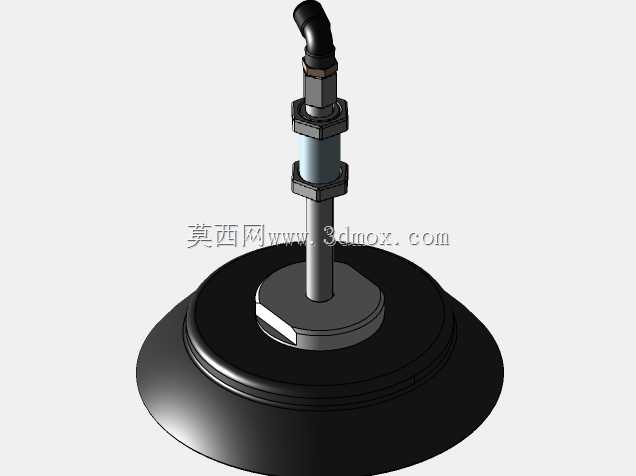

　　从结构设计逻辑来看，整个吸具采用分体式模块化设计，底部的吸盘唇边采用丁腈橡胶材质，唇边做了双层密封结构设计，接触钢板表面时，唇边能在负压作用下充分贴合板材表面的微观不平整处，避免因板材表面轻微锈迹、轧制纹理导致的漏气失压，吸盘本体的金属基座采用铝合金材质，在保证结构强度的同时控制整体重量，降低机械手末端的负载冗余。中间的连接杆采用硬质铝合金加工，杆身设置了两处锁紧螺母结构，安装时可根据实际工装的安装面高度调整吸盘的伸出长度，调整到位后通过上下螺母背紧锁死，避免作业过程中杆体转动或窜动。顶部的气嘴采用弯角快插结构，适配常用的气动软管规格，弯角设计能避免气管在机械手移动过程中与周边工装发生剐蹭弯折，减少气管破损漏气的故障概率。

　　在安装边界方面，该吸具的安装固定通过杆身上的六角锁紧段实现，可直接穿过机械手末端的法兰安装孔，通过螺母锁紧固定，安装孔的适配直径覆盖常规工业机械手末端的标准安装孔径，不需要额外加工过渡转接件。200mm的吸盘直径对应的有效吸附面积在负压达到-60kPa时，单只理论吸附力可满足中厚钢板的单点承载需求，排布时需要根据钢板的长宽尺寸、重量分布确定吸盘的安装点位，通常在板材的重心周边均匀排布，避免单点受力过大导致板材变形或吸附脱落。作业过程中，吸具的缓冲行程能在接触板材时提供一定的压缩量，避免刚性冲击导致板材表面划伤或者吸盘本体损坏，缓冲结构内置的复位弹簧能保证吸盘在未接触工件时保持固定伸出长度，定位精度可控。

　　从实际使用场景的适配性来看，这款吸具除了钢板搬运外，也可适配平整玻璃、硬质木板、复合板材的抓取作业，但针对钢板场景做了针对性的结构优化：吸盘唇边的硬度控制在邵氏55-60度，既保证密封贴合性，又能在接触钢板锐边时不易被割伤，金属结构件的表面做了阳极氧化处理，长期在车间多粉尘、少量切削液挥发的环境中使用不易锈蚀，维护时仅需要定期检查唇边磨损情况、清理气路内的粉尘杂质即可，不需要复杂的拆解保养。在三维建模过程中，各部件的配合公差按照气动元件的常规配合等级设定，连接杆与锁紧螺母的螺纹采用标准公制细牙螺纹，保证锁紧时的同轴度，气嘴的连接尺寸符合气动快插接头的通用标准，可直接对接常规气动回路，不需要单独定制转接接头。整个结构没有复杂的异形曲面，除橡胶唇边外其余金属件均可通过常规车削、铣削工艺加工，加工成本可控，备件替换方便，适合批量应用在各类板材搬运自动化设备上。
