NX平台构建的发动机结构三维数模

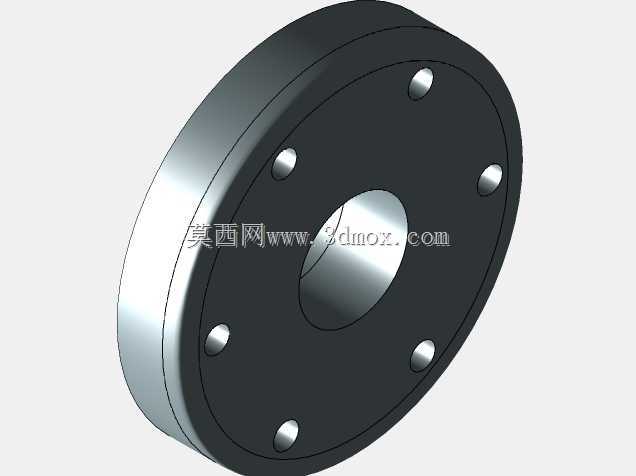

　　在做这款发动机的三维结构搭建时，最先要锚定的是它的实际落地场景——这类小排量动力单元常被配套在小型通用动力设备、便携作业机具以及轻型非道路移动载具上，所以建模初期没有盲目追求大排量机型的复杂结构，而是先把安装边界的硬指标卡准：整机安装孔位的同轴度公差控制在0.02mm以内，输出轴端的连接法兰尺寸完全匹配通用机具的对接接口，整机最大外廓尺寸控制在适配小型设备舱的范围内，避免后续配套时出现干涉问题。

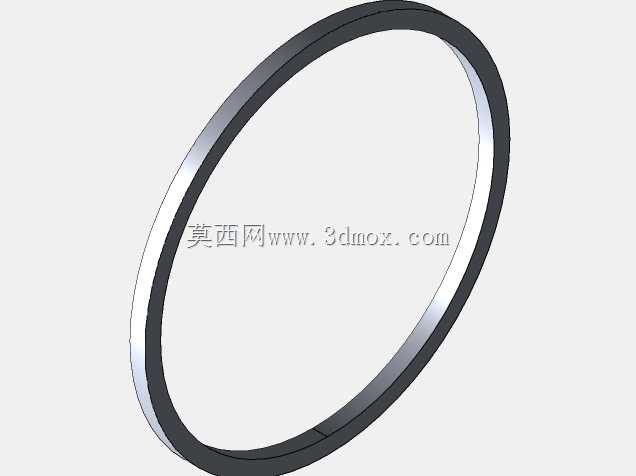

　　从功能实现逻辑来看，这款动力单元的核心是完成燃油化学能到旋转机械能的稳定转换，建模时优先梳理了曲柄连杆机构的运动路径：活塞在气缸内的往复行程、曲轴的偏心回转半径、连杆大小头的中心距三者的比例完全参照通用小型内燃机的成熟配比，确保运动过程中不会出现死点卡顿，同时给活塞环预留了合理的侧隙与背隙，既保证密封性能又不会出现运动卡滞。配气机构的凸轮型线没有做过度的性能化调整，而是偏向耐用性设计，凸轮升程与气门弹簧的预紧力做了匹配校核，保证不同转速区间内气门都能正常落座，不会出现飞脱或密封不严的问题。

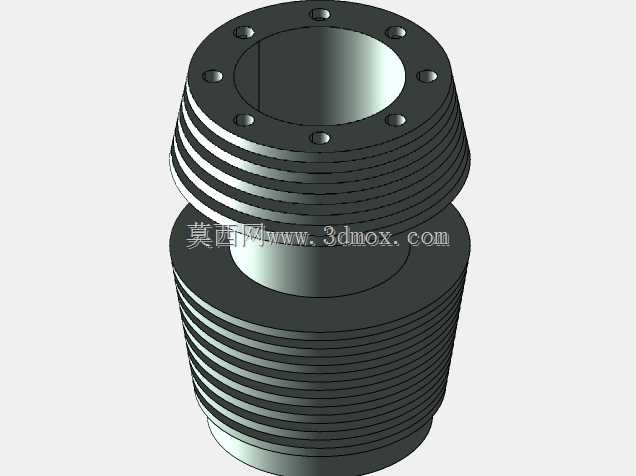

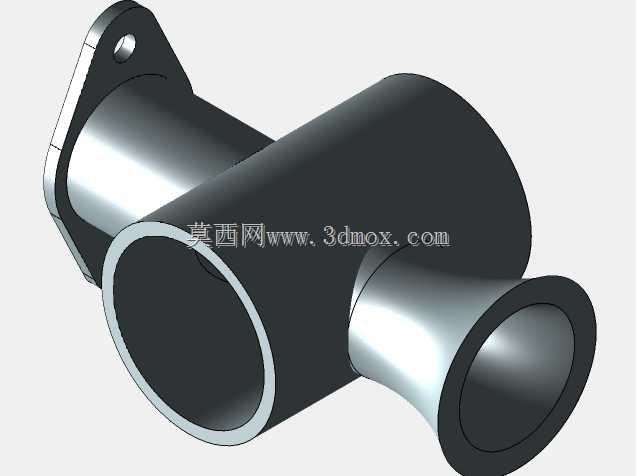

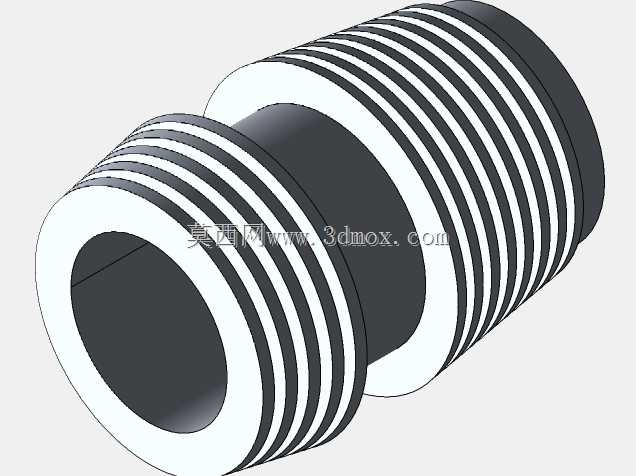

　　设计思路上没有做冗余的结构堆砌，所有外部附件的布局都围绕维护便利性展开：机油加注口设置在整机侧上方，无需拆解周边护板即可完成日常机油补充；火花塞安装位预留了标准套筒的操作空间，更换时不需要拆卸其他附属部件；进气接口与排气接口分别布置在整机两侧，避免排气高温对进气充量造成加热影响，同时也方便后续对接消声器与空滤总成。冷却系统的散热鳍片走向顺着整机运行时的自然气流方向布置，即便在没有强制冷却风扇的低转速工况下，也能依靠行驶或作业时的迎面风完成基础散热，降低额外的功率损耗。

　　从安装适配的角度出发，建模时特意将所有外接油路口、电路接口的位置做了统一规整：燃油进口采用通用的快插接口规格，机油放油螺塞设置在整机最低点，确保换油时旧油可以完全排空，不会出现残留油液淤积的问题。整机的重心位置经过反复调整，落在安装支撑面的几何中心附近，配套在移动机具上时不会因为重心偏移造成运行抖动，支撑脚的橡胶减震垫安装位预留了足够的压缩空间，能有效过滤动力运行时产生的高频振动，避免振动传递到配套设备的操作端影响使用体验。

　　在结构细节处理上，气缸体的加强筋布局顺着应力传导路径设置，在爆发压力最高的燃烧室周边做了局部加厚，既保证了机体的结构强度，又不会因为过度加厚造成整机重量超标。曲轴的平衡块配重经过运动仿真校核，将一阶往复惯性力的平衡率控制在90%以上，运行时的振动幅度控制在可接受范围内，不需要额外加装过大的平衡轴结构，进一步压缩了整机的体积与重量。飞轮端的尺寸匹配通用的启动电机安装位，既可以适配手拉启动结构，也能直接加装电启动组件，给后续的功能拓展留足了余量。

　　这类动力单元的实际使用场景往往伴随复杂的工况，可能面临高负荷连续运转、倾斜角度作业、环境粉尘较大等情况，所以建模时也考虑了这些边界条件：油底壳的机油容量设计保证在整机倾斜30度的工况下，机油泵依然能正常吸油，不会因为油面偏移出现吸空磨损；空滤安装位的高度高于整机最高涉水深度，避免雨天作业时水分进入气缸造成液击；所有外部密封面的密封槽尺寸都参照标准O型圈规格设计，装配后能有效阻挡外界粉尘进入机体内部，延长整机的维护周期。
