V5发动机缸体曲轴活塞凸轮轴总成结构

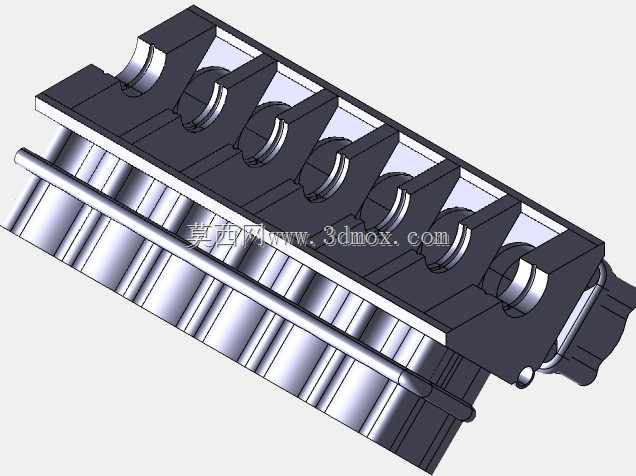

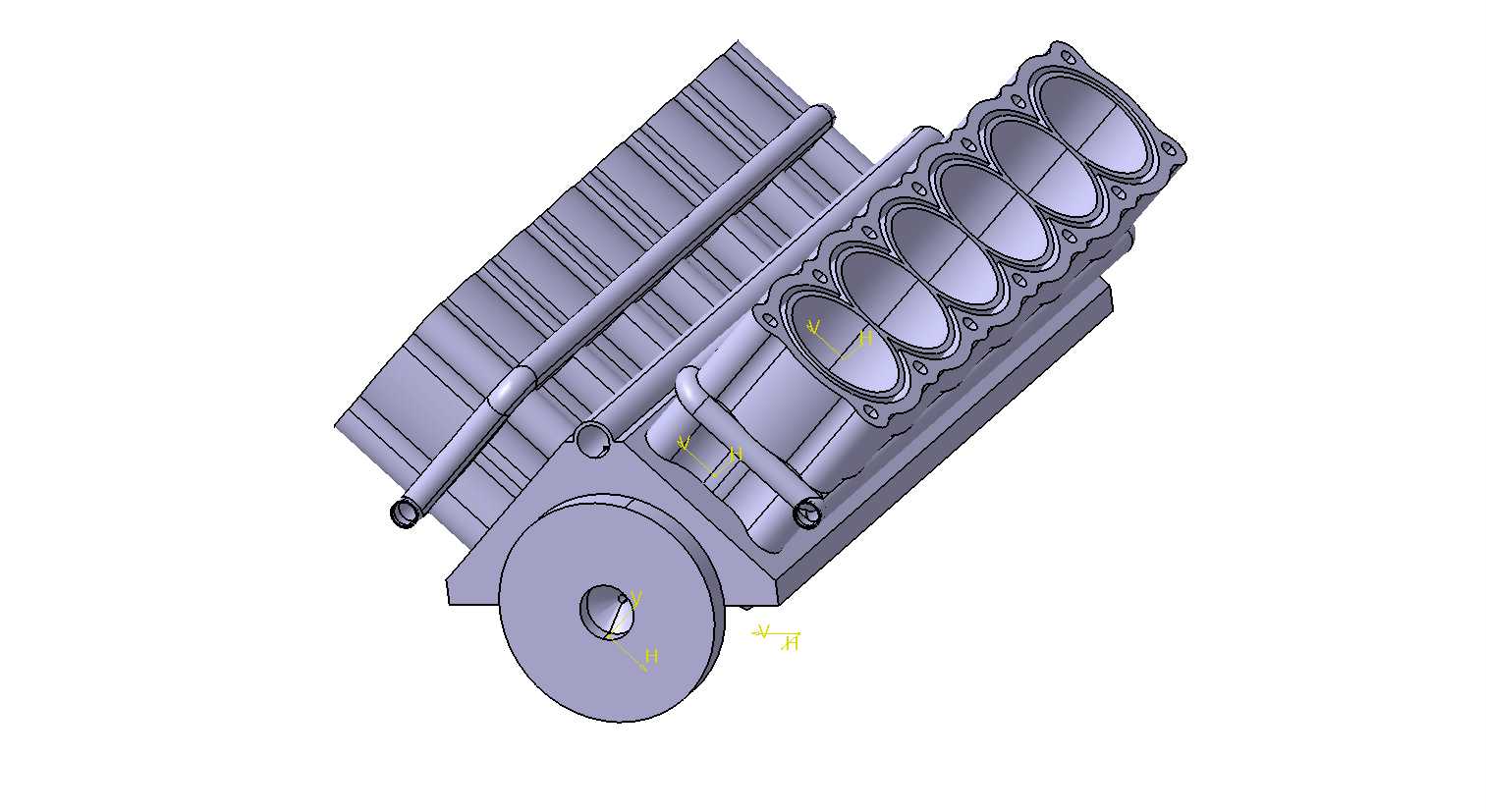

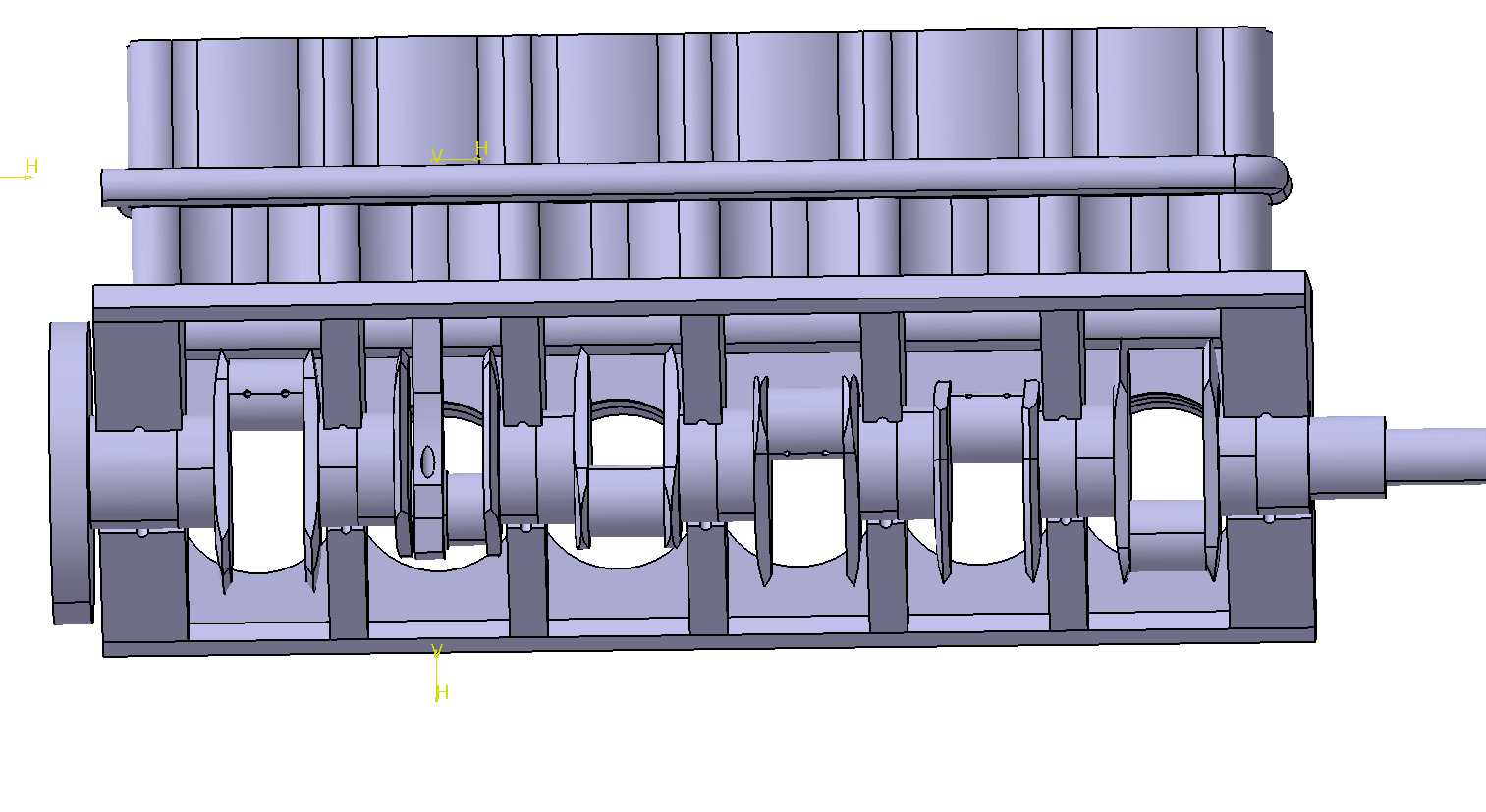

　　这套V型五缸动力核心部件的三维结构，覆盖了往复式内燃机最核心的运动与固定组件，在乘用车辆、小型通航动力、特种作业装备的动力单元开发环节，这类核心总成的数模是前期布局验证的核心依据。从实际工程落地的角度看，缸体作为所有部件的安装基体，其V型夹角的腔体设计直接决定了整机的横向占用空间，五个气缸呈单侧斜向排布的结构，相比直列五缸能大幅压缩动力单元的纵向长度，适配前置前驱车型的机舱布局边界，也能在小型固定翼飞行器的动力舱内留出更多航电设备的安装空间。缸体的水套结构顺着气缸外壁呈环绕式布局，建模时预留的冷却液流道截面完全匹配量产机型的流量要求，避免出现局部冷却死角导致的缸壁热变形，主轴承座的加强筋沿着曲轴受力方向延伸，

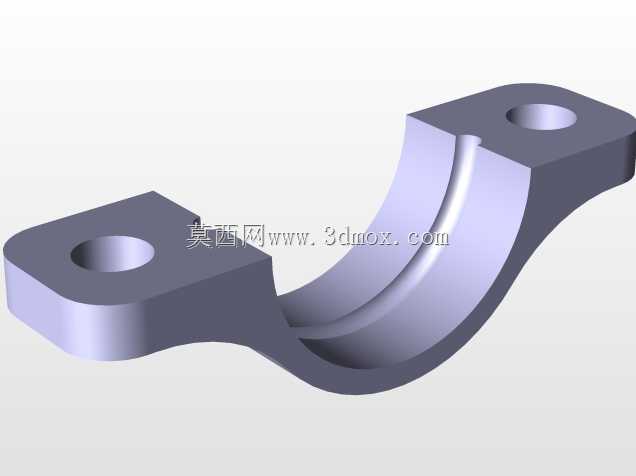

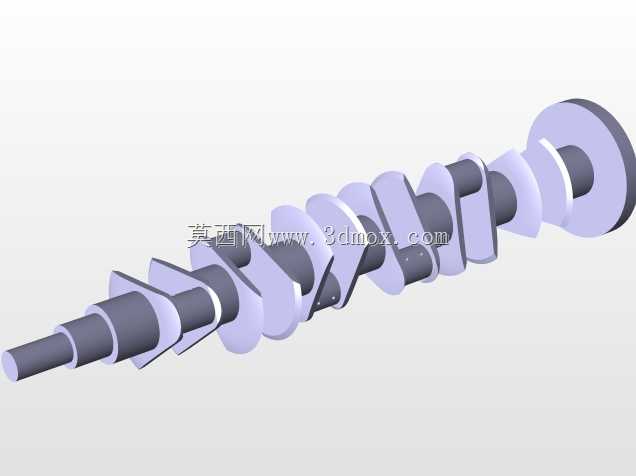

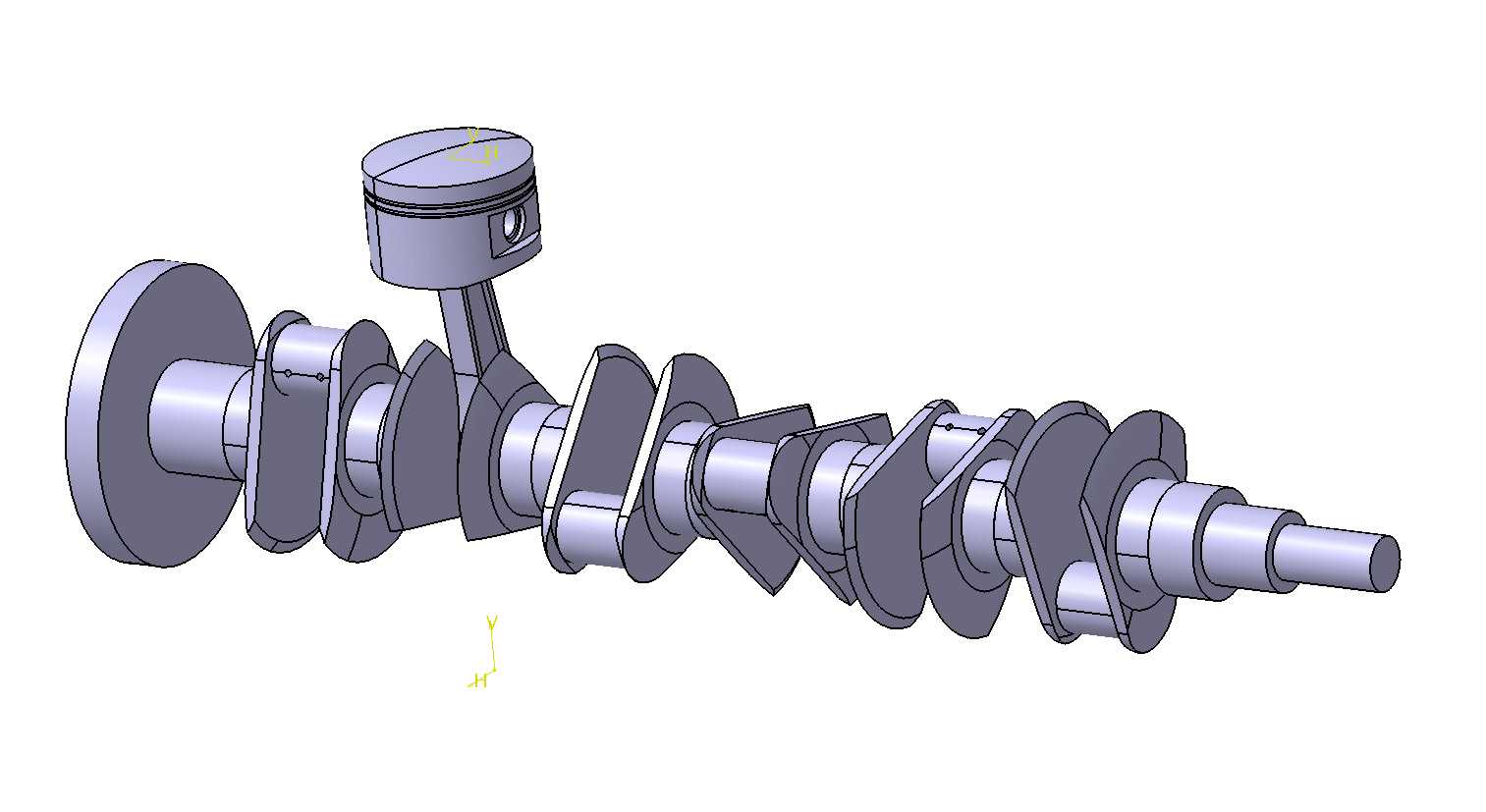

　　能承受活塞做功时传递的交变冲击载荷，不会在高转速工况下出现轴承座开裂的失效问题。曲轴作为动力输出的核心旋转件，五个曲柄销的相位角完全匹配V5机型的点火间隔，平衡块的轮廓经过反复迭代，抵消了往复运动产生的一阶、二阶惯性力，不需要额外加装平衡轴就能将整机振动控制在可接受范围内，曲轴前端的带轮安装位、后端的飞轮连接法兰都预留了标准的安装止口，和外围附件的连接边界完全符合行业通用的装配公差要求。活塞组件的裙部型线采用了微椭圆设计，建模时考虑了热态下的膨胀量，避免冷启动敲缸与热态拉缸的问题，活塞环槽的宽度、深度都按照气环、油环的标准尺寸设计，回油孔的位置避开了活塞销座的加强区域，保证润滑油能顺利回流到油底壳。凸轮轴采用顶置布局的结构，

　　凸轮型线的升程曲线匹配进气门、排气门的开启正时，能在不同转速区间保证充足的进排气效率，凸轮轴的轴颈直径、轴承盖的安装位置都和缸盖的对应安装位完全对齐，装配时不需要额外修配就能保证同轴度要求。在实际的设计验证环节，这套数模可以直接用来做运动干涉检查，模拟曲轴旋转到不同角度时，活塞和气门的最小间隙是否满足安全值，也能通过数模提取各个部件的质量参数，计算整机的往复惯性力、旋转惯性力的平衡率，为后续的悬置系统匹配提供基础数据。安装边界方面，缸体两侧的发动机悬置安装凸台位置经过精准定位，保证动力总成装车时的倾斜角度符合传动系统的夹角要求，缸体后端的离合器/变速箱连接止口尺寸匹配主流的横置变速箱输入轴规格，

　　不需要额外设计转接法兰就能完成动力对接。这类核心部件的数模精度直接决定了后续开模、加工的良率，每一处倒角、退刀槽的细节都和实际加工工艺要求匹配，比如缸孔表面的珩磨网纹预留量、曲轴油孔的倾斜角度、活塞销孔的铜套安装过盈量，都在建模时做了对应的参数预留，结构设计人员可以直接在这个数模基础上调整压缩比、气门升程等参数，快速衍生出不同动力输出特性的细分机型，适配不同的应用场景需求。
