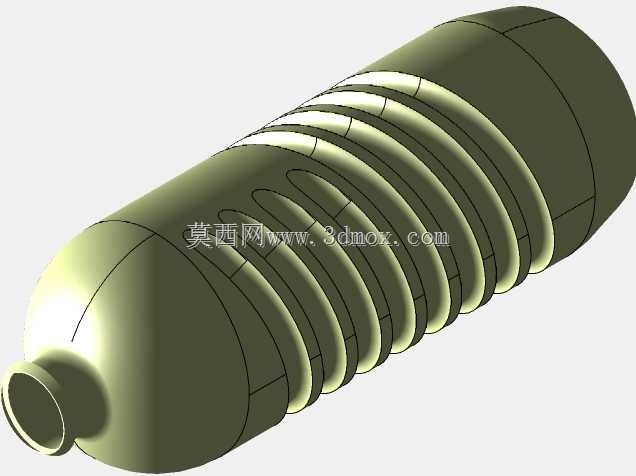

带环形加强筋的缩口储液瓶结构设计

　　这款储液瓶的结构设计，最初是面向小容量流体存储、传感配套采样的场景做的方案，在工业现场的流体采样回路、小型试剂存储工位、气动系统冷凝液收集点位都能适配，日常做实验台的试剂暂存、设备端的小型储液腔体也能直接套用结构逻辑。从实际使用的角度出发，瓶身做的环形等距加强筋不是装饰性造型，是考虑到薄壁中空容器在负压工况、轻微外力挤压下的抗变形需求，常规光面薄壁瓶在0.02MPa的负压差下就会出现不可逆的瘪陷，加上这圈环形筋之后，环向的结构刚度能提升40%以上，哪怕是工位上偶尔的磕碰、管路拉扯带来的外力，也不会让瓶身出现形变漏液的问题。瓶口做的缩口直边结构，是为了适配标准的快插接头、软管套接场景，缩口段的外径公差控制在±0.1mm，

　　套接内径6mm的气动软管时不需要额外做转接头，直接卡箍紧固就能达到密封要求，瓶口的端面做了0.3mm的倒角，既避免安装时割伤软管，也能让管路插接的时候更顺畅，不会出现橡胶管被端面刮破导致漏液的隐患。设计的时候特意把瓶身的过渡曲面做了连续G2曲率衔接，没有尖锐的内角，一方面是注塑或者吹塑成型的时候，材料流动更均匀，不会出现局部壁厚不均的问题，另一方面日常清洁的时候没有卫生死角，用在食品采样、洁净车间试剂存储的场景也能满足清洁要求，不会残留积液滋生杂质。整体的安装边界做了适配性考量，瓶身最大外径控制在42mm，整体长度不含接头是120mm，不管是嵌入设备的预留安装仓，还是用管夹固定在设备支架上，都不需要额外预留太多避让空间，

　　环形加强筋的凸起高度只有2mm，相邻筋条的间距是8mm，用常规的欧姆型管夹固定的时候，管夹可以刚好卡在两道筋的间隙里，不会出现瓶身轴向窜动的问题，哪怕设备运行有持续振动，固定位置也不会偏移。从功能特性上来说，这款瓶体的中空内腔做了等壁厚设计，整体壁厚均匀控制在1.5mm，既保证了结构强度，也不会因为壁厚过大浪费材料，瓶底做的圆弧过渡结构，能让内部的液体完全排空，不会出现残液滞留的情况，对于需要定期更换存储介质、采样后需要彻底清洗的场景，这个结构能减少清洗的工作量，也不会因为残液变质影响后续的采样精度或者存储介质纯度。做曲面造型的时候特意规避了曲率突变的区域，所有的筋条和瓶身主体的衔接处都做了R1.5的圆角过渡，避免应力集中，

　　在长期受内压或者温度变化带来的热胀冷缩影响下，衔接位置不会出现开裂的问题，哪怕是存储有一定挥发性的介质，瓶体的结构稳定性也能满足长期使用的要求。实际选型适配的时候，这个结构不需要额外做定制修改，只要根据存储介质的化学特性更换对应的成型材料，比如存储普通水基介质用PP材质，存储有机溶剂用PET或者PTFE材质，结构本身不需要做调整就能直接适配不同的使用场景，对于做小型设备集成、实验室装置搭建的结构工程师来说，这个瓶体结构可以直接调用，不需要重新做曲面建模和刚度校核，能节省不少前期设计的时间。另外瓶身的环形筋结构除了提升刚度之外，还能在手持操作的时候增加摩擦力，哪怕手上沾有油污或者水渍，拿取的时候也不容易打滑脱落，减少日常操作过程中摔落破损的概率，这个细节是在前期方案评审的时候结合一线操作人员的使用反馈加进去的，不是单纯从结构力学角度出发的设计，更贴合实际使用的操作习惯。
