三通路集成式排气歧管结构设计

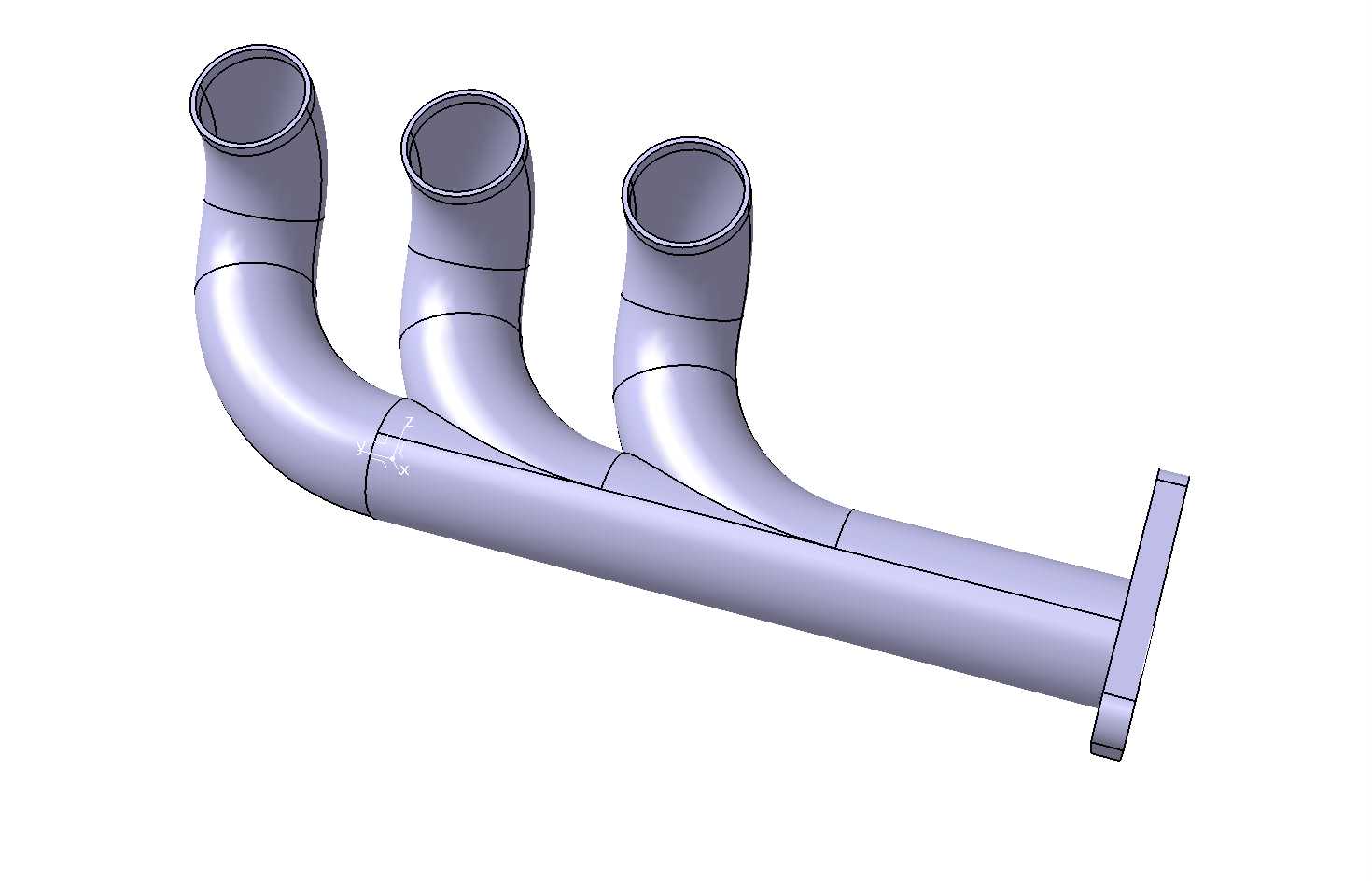

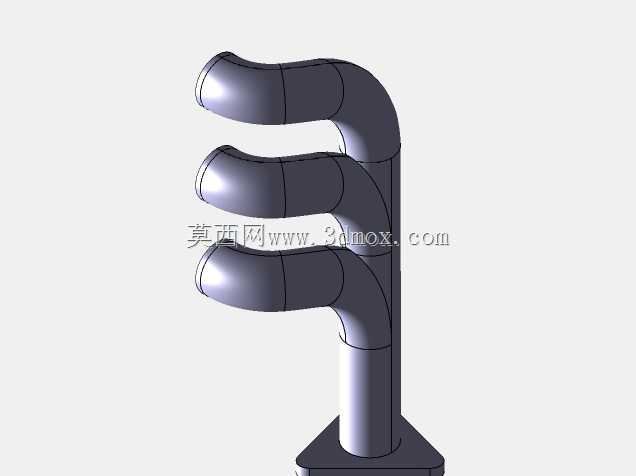

　　这款三通路集成排气结构，主要适配小排量三缸内燃式动力单元的排气端接驳需求，在乘用车动力总成、小型通用发电机组、农用机械动力单元的排气系统中都有广泛的应用场景，核心作用是将三个气缸独立排出的高温高压废气有序汇集，平顺导入下游的排气后处理单元，同时兼顾管路气流阻力控制、安装空间适配、结构强度冗余的多重设计要求。从实际使用场景来看，这类排气结构直接对接气缸盖的排气侧出口，工作环境长期处于600-900摄氏度的高温区间，同时要承受发动机运行带来的持续振动、废气脉冲带来的交变压力，因此在结构设计阶段首先要考量的是管路的曲率过渡合理性，避免出现直角弯折或者截面突变造成的排气背压升高——过高的背压会直接导致气缸排气不畅，

　　挤占进气冲程的新鲜充量空间，最终造成动力输出下降、燃油经济性劣化的问题。这款结构的三个进气支路分别对应三个气缸的排气口位置，每一段支路的弯曲弧度都经过气流走向优化，支管与主管的交汇区域采用大圆角顺滑过渡，没有出现突兀的截面变化，能够让三个支路排出的废气在汇入主管时减少气流干涉，降低不同气缸排气脉冲的互相干扰，这一点对于三缸机的排气效率提升尤为关键，因为三缸机的点火间隔本身存在固有特性，排气脉冲的时序如果在歧管内形成对冲，会直接影响排气顺畅度。从安装边界来看，结构末端的法兰盘是核心安装定位基准，法兰上预留的螺栓过孔位置与气缸盖排气侧的安装螺孔完全对应，法兰端面的平面度需要满足密封要求，避免高温废气从接合面泄漏，

　　同时法兰与主管的连接位置设置了加强筋结构，抵消长期高温振动下的连接应力，防止法兰与主管连接处出现开裂故障。三个进气端口的中心距严格匹配对应气缸盖排气口的间距，端口的内径尺寸与排气道出口尺寸保持一致，避免出现通径变化造成的气流紊流，端口边缘设计有倒角结构，方便安装时对接密封衬垫，减少装配时的衬垫剪切风险。在管路的壁厚设计上，整体采用等壁厚的曲面结构，既保证高温下的结构刚度，避免薄壁结构在热胀冷缩过程中出现变形开裂，也不会因为壁厚过大造成整体重量超标，给动力总成增加不必要的载荷。设计过程中采用曲面创成式思路构建整体外形，每一段管路的中心轨迹线都经过空间曲率校验，确保弯曲半径满足管路成型的工艺要求，不管是采用铸造成型还是弯管焊接工艺，都能实现结构的批量生产，不会出现工艺无法实现的负角或者过小曲率结构。另外，管路的空间走向充分考虑了发动机舱的布局边界，整体外轮廓不会和周边的线束、冷却管路、附属安装件产生干涉，在保证气流顺畅的前提下尽可能压缩整体占用空间，适配紧凑型动力舱的布局需求。从功能特性上看，这种集成式的三通路结构相比独立管路拼接的排气结构，减少了连接节点数量，也就降低了潜在的泄漏风险点，同时整体式结构的固有频率更容易调校，可以通过调整管路的曲率和壁厚，让结构的固有频率避开发动机常用工况的振动频率区间，减少共振带来的异响和结构疲劳损坏。在实际选型匹配时，这类结构需要对接的下游部件包括三元催化器、排气波纹管、消声器单元，

　　因此主管的出口通径需要和下游管路的通径匹配，这款结构的主管通径按照三个支路的总排气流量核算，能够满足全负荷工况下的废气通流需求，不会在高转速大负荷工况下出现排气节流的问题。对于结构设计从业者来说，这类排气歧管的建模核心在于空间管路的顺滑构建，既要保证气动性能要求，也要兼顾结构强度、安装空间、工艺可行性的多重约束，不能单纯追求气流最优而忽略实际生产和装配的可行性，比如支管的弯曲半径如果过小，不管是铸造还是弯管工艺都会提升废品率，而如果弯曲半径过大，又会造成整体结构占用空间超标，无法在有限的动力舱空间内完成布置。另外，交汇区域的曲面过渡是建模的难点，三个支管汇入主管的区域需要保证曲面的连续性，避免出现褶皱或者截面突变，否则不仅会影响气流顺畅度，还会在这些位置造成应力集中，在长期高温交变载荷下出现裂纹。
