V5型聚合树脂弯折式安装支撑支架

　　这款弯折形态的树脂支撑构件，主要适配V5规格传感检测单元的安装固定场景，常见于自动化产线的检测工位、小型实验设备的传感模块挂载、桌面级检测装置的部件定位环节，用来替代传统金属支架在非重载、低冲击的检测场景下完成部件承托，同时凭借树脂材质的绝缘特性，避免金属支架对传感信号产生的电磁干扰，尤其适配对信号稳定性要求较高的光电、接近类传感单元的安装需求。从结构设计逻辑来看，构件采用L型弯折的主体形态，两个端部均设置了带同轴定位孔的安装座，一端为带凸起定位柱的圆孔结构，可直接卡入设备基体的预设定位孔完成初定位，另一端为沉孔式安装位，能够容纳紧固件头部保证安装面平整，避免突出的螺栓头干涉周边其他部件的运动路径。

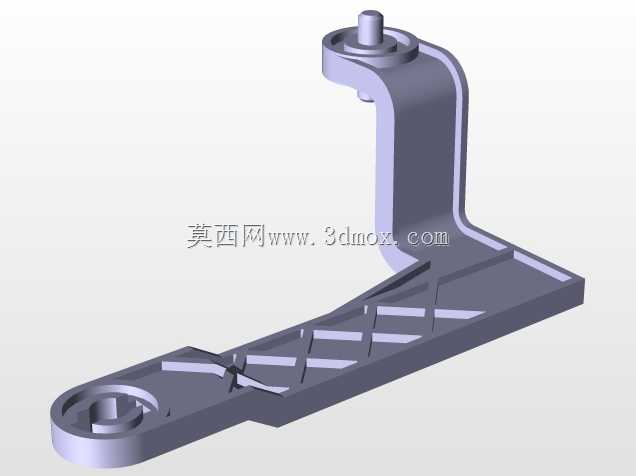

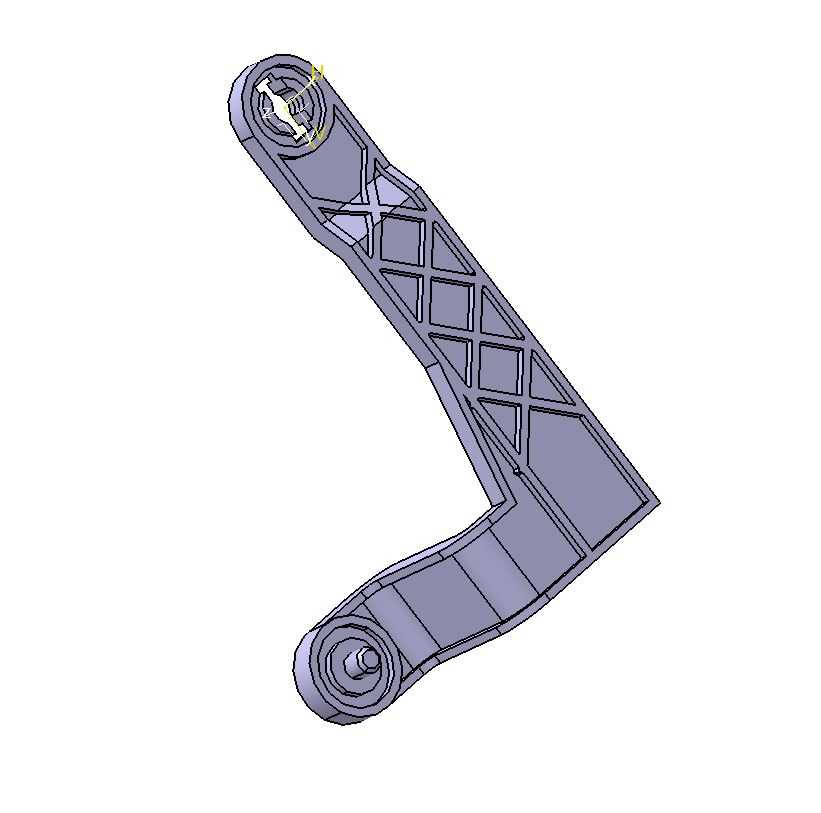

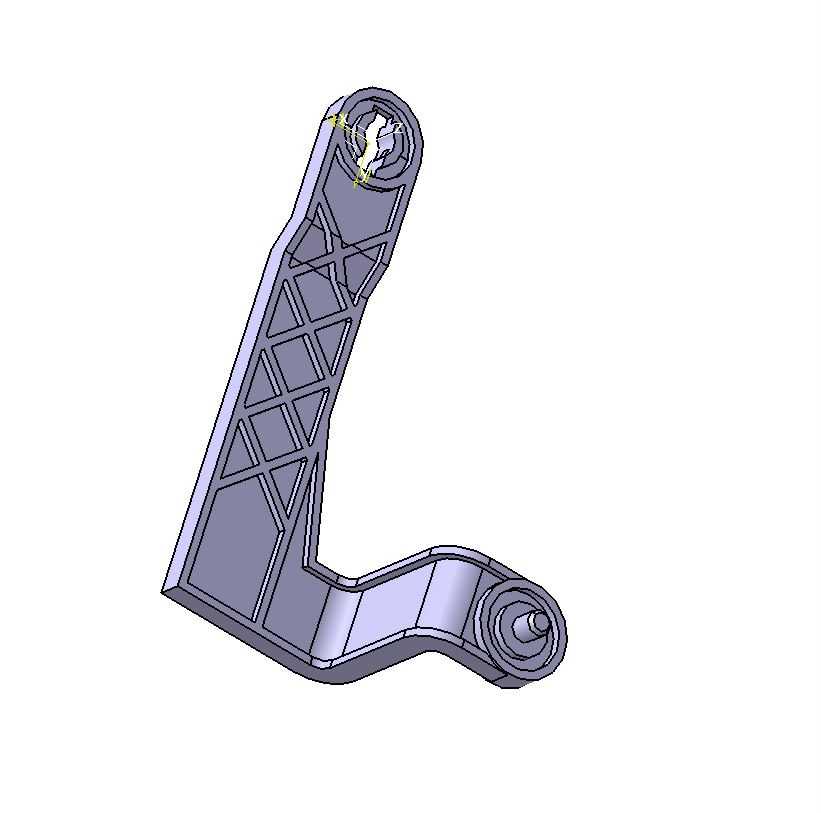

　　主体的竖直连接段采用等厚的直板结构，在保证支撑刚度的前提下尽可能压缩构件整体厚度，减少安装后占用的设备内部空间；水平承托段则在底面设计了交错排布的X型加强筋结构，这种筋位布局相比传统的平行直筋，能够在不增加构件整体壁厚、不额外提升材料用量的前提下，大幅提升水平段的抗弯折能力，避免承托传感单元后长期受力出现翘曲变形，同时筋位之间的镂空结构也能减少树脂成型过程中的收缩变形问题，降低成型后构件的内应力，提升尺寸稳定性。在安装边界的适配设计上，两个安装端的孔位同轴度公差控制在0.1mm以内，能够保证安装后传感单元的检测面与被测面保持预设的平行或垂直角度，避免安装偏差导致的检测精度下降；构件的弯折圆角经过反复校核，

　　既避免直角位置的应力集中导致构件受外力冲击时出现断裂，也不会因为圆角过大占用额外的安装空间，适配设备内部狭窄的安装间隙。实际应用中，这类树脂支架不需要额外做表面绝缘处理，本身的材质特性就能够隔绝安装基体与传感单元之间的电流传导，在一些带弱电的检测场景下，能够省去额外加装绝缘垫片的工序，提升装配效率。同时树脂材质的重量仅为同结构铝合金支架的六分之一左右，在一些对整体重量有严格要求的便携式检测设备、移动检测小车上，能够有效降低设备整体负载，减少运动过程中的惯性冲击。设计过程中针对水平段的受力变形量做了仿真校核，在额定承载500g负载的情况下，端部最大形变量不超过0.05mm，完全满足传感单元的安装精度要求，

　　不会因为支架变形导致检测位置偏移。竖直段的侧面做了微小的拔模斜度，适配树脂成型的工艺要求，不需要后续做二次机加工就能够达到装配尺寸要求，有效降低构件的制造成本。两个安装孔的周边都做了局部加厚处理，避免紧固件锁紧时孔位周围出现开裂问题，加厚区域的过渡位置采用渐变斜面设计，减少壁厚突变带来的成型缩痕，保证构件外观平整，也避免应力集中带来的长期使用老化问题。在实际装配场景中，这款支架可以直接通过螺栓固定在设备的型材框架或者钣金安装板上，不需要额外设计转接件，端部的定位柱能够在装配时快速对齐安装孔位，降低装配对位的难度，即使是没有经验的装配人员也能够快速完成安装，减少装配工时。针对不同的安装场景，水平承托面的平面度控制在0.08mm以内，能够保证传感单元安装后与承托面完全贴合，不会出现局部悬空导致的检测角度偏差。筋位的高度设置为水平段壁厚的1.5倍，既保证了加强效果，也不会因为筋位过高导致成型时出现困气、缺料等问题，提升成型良品率。
