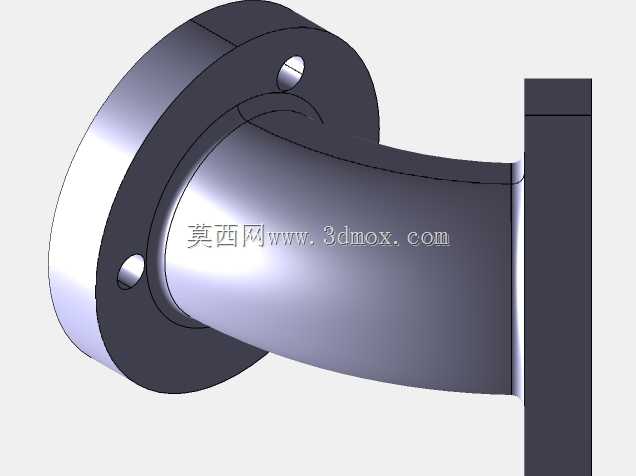

带法兰连接结构的直角弯管构件

　　在工业流体输送管路系统的搭建作业里，管路走向往往无法全程保持直线排布，受设备安装位置、车间空间布局、介质流向调整需求的限制，管路转向位置的连接件选型直接影响整套管路的密封性能与流通效率，这款带法兰结构的直角弯管，就是针对90度管路转向场景设计的刚性连接构件。从实际应用场景来看，这类弯管构件常见于化工介质输送管线、车间压缩空气配送管网、液压动力站油路布设、工业冷却水循环系统等场景，既可以实现管路的直角转向排布，也能通过两端的法兰结构实现与直管段、阀组、设备接口的快速刚性对接，相比焊接式弯管，法兰连接的结构不需要现场施焊作业，在防爆要求高、不允许动火作业的安装场景下优势明显，后期管路维护拆解也更便捷，

　　不需要对管路进行切割作业就能完成局部构件的更换。从产品功能特性上看，这款弯管采用一体成型的流线型流道设计，转向位置的内壁做了圆弧过渡处理，没有直角弯折带来的流道突变死角，能大幅降低介质流经转向位置时的局部阻力损失，减少流体紊流、涡旋的产生，既可以降低输送过程中的压力损耗，也能避免含固体颗粒的介质在转向位置堆积堵塞，延长管路系统的维护周期。两端的法兰盘上均匀分布有螺栓安装孔，安装时通过匹配的螺栓紧固件配合密封垫片，就能实现可靠的密封连接，可承受常规工业管路的工作压力，不会出现介质渗漏的问题。在设计思路层面，这款弯管的建模过程首先确定了两端接口的中心距参数，结合管路公称通径匹配对应的法兰盘规格，法兰盘的厚度、螺栓孔中心圆直径、

　　螺栓孔孔径都严格遵循对应压力等级的法兰尺寸规范，保证和同规格的标准法兰具备完全互换性；弯管段的弯曲半径参考管路设计规范选取，既避免弯曲半径过小导致的流道阻力陡增，也不会因为弯曲半径过大造成构件整体占用安装空间过多，影响现场管路排布。建模时先绘制弯管的中心轨迹线，基于通径尺寸扫描生成弯管的主体薄壁结构，之后在两端分别生成匹配的法兰盘实体，对法兰与弯管段的衔接位置做圆角过渡处理，降低应力集中系数，避免管路受压力冲击、振动影响时在衔接位置出现开裂失效。法兰盘上的螺栓孔采用圆周阵列的方式生成，保证每个安装孔的位置度偏差控制在安装允许范围内，现场安装时不会出现螺栓无法穿入的问题。从外形尺寸与安装边界来看，

　　这款弯管的两个连接端面呈90度垂直排布，安装前需要提前确认两个对接接口的中心高度差与水平间距，预留出法兰螺栓紧固的操作空间，法兰盘外侧需要留出足够的扳手操作距离，避免安装后螺栓无法正常紧固；弯管主体的外轮廓尺寸需要和周边的其他管路、设备构件保持安全间距，避免管路运行过程中因振动产生磕碰磨损。对于有保温需求的管路场景，还要在弯管外轮廓基础上预留保温层的包覆厚度，避免保温施工后构件与周边结构产生干涉。这类弯管构件在建模时还充分考虑了实际加工的工艺性，弯管段的壁厚保持均匀一致，法兰盘与弯管衔接位置的过渡圆角适配铸造或机加工的工艺要求，不会出现壁厚突变、加工死角的问题，既可以采用铸造工艺完成毛坯成型后再对法兰密封面、螺栓孔进行机加工，也可以采用型材弯制后焊接法兰盘的工艺生产，适配不同批量的生产需求。在管路系统的动态载荷工况下，这款弯管的结构强度经过校核，可承受管路内的介质压力冲击、管路启停时的水锤作用力，以及设备运行传递的小幅振动，长期运行下结构形变量控制在密封允许的范围内，不会因为形变导致密封面失效渗漏。
