电动车后轮集成挡泥护舷结构设计

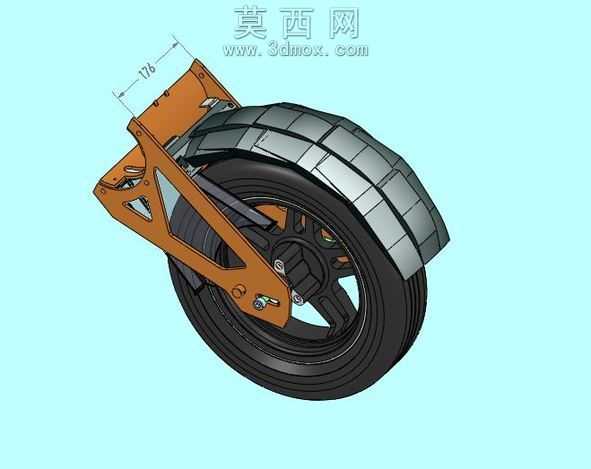

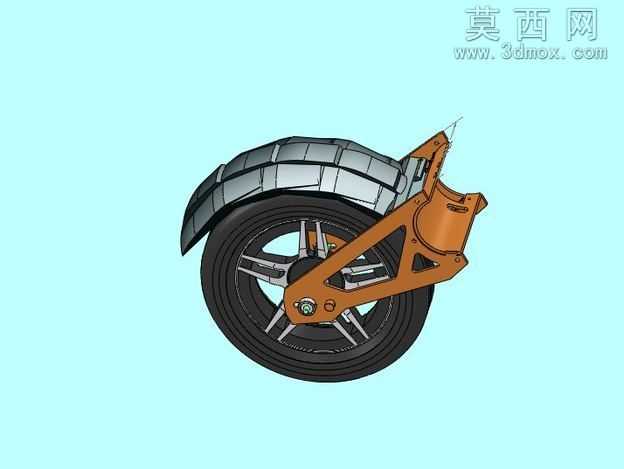

本作品为面向轻量化两轮电动车的后轮集成式挡泥护舷三维设计，整体采用SolidWorks完成全参数化建模，建模过程中对各部件的装配公差、运动干涉情况做了完整校验，确保结构可落地实现。模型整体分为后轮总成、单侧摇臂支架、弧形挡泥护舷三个核心模块，首先针对后轮部分，还原了充气轮胎、多辐式轮毂、内置轴承转轴的完整结构，轮胎表面的防滑胎纹、轮毂的辐条镂空造型都做了精细化建模，还原真实车轮的外观与结构特征。单侧摇臂支架采用一体化压铸式的造型设计，建模时通过多段曲面放样生成流畅的异形轮廓，支架上预留了转轴安装孔位、减震连接点位、车身固定接口，各孔位的同轴度、安装面的平面度都做了参数约束，保证后续装配的精度。挡泥护舷采用贴合后轮上半周的弧形曲面设计，曲面弧度与轮胎外轮廓保持均匀间隙，既能够完整覆盖后轮甩泥的范围，又不会和运动中的轮胎产生干涉，护舷边缘做了卷边强化结构，提升部件的抗冲击性能。材质渲染阶段，为轮胎赋予了哑光黑色橡胶材质，调整了表面的粗糙度参数还原橡胶的磨砂质感；轮毂部分采用亮面金属银材质，添加了轻微的反射效果模拟铝合金的金属光泽；摇臂支架赋予了暖橙色的金属烤漆材质，调整了漆面的光泽度与清漆层厚度，呈现出饱满的烤漆质感；挡泥护舷采用深灰色哑光工程塑料材质，表面添加了细微的颗粒质感，还原注塑部件的真实触感。设计思路上，打破了传统两轮车后轮双侧摇臂加独立挡泥板的分体式结构，采用单侧摇臂集成挡泥护舷的一体化设计，既简化了整体结构的零件数量，又通过流畅的造型语言打造出极具未来感的视觉效果，设计灵感融合了科幻载具的硬朗线条与轻量化出行的实用需求，在保证挡泥防护、车轮支撑的核心功能基础上，通过异形曲面的运用让整体结构更具设计感，同时一体化的结构也更便于后续的生产装配与后期维护，各部件之间的连接点位都做了标准化设计，可适配多数小尺寸电动两轮车的后轮安装需求。
