电动车后轮挡泥支撑组件结构设计

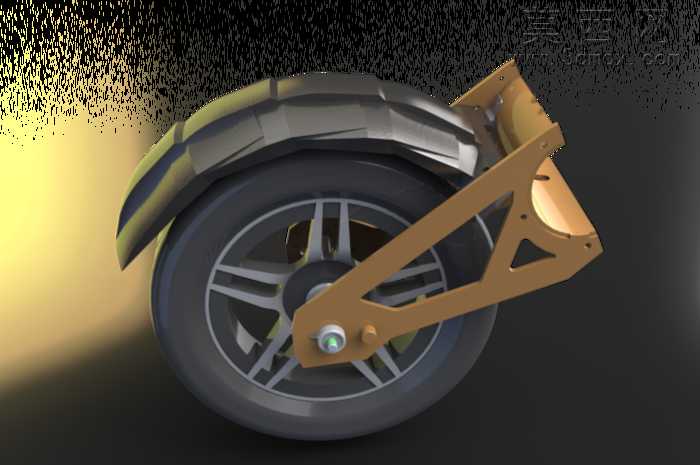

本作品为两轮代步车后轮挡泥与支撑一体化组件的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以轮胎外轮廓为基准确定挡泥板的包覆弧度，通过扫描特征生成挡泥板的弧形主体，针对挡泥板边缘做了加厚与圆角过渡处理，避免应力集中同时提升外观流畅度。支撑臂采用三角桁架式镂空结构设计，在保证结构刚性的前提下尽可能降低组件自重，建模过程中对支撑臂与轮轴的连接位、与车体的安装位分别做了同轴度与安装面的配合约束，确保各部件装配无干涉。渲染阶段采用哑光工程塑料材质赋予挡泥板主体，还原PP材质的细腻磨砂质感，支撑臂则采用金属烤漆材质，模拟铝合金阳极氧化后的暖棕金属质感，轮胎部分使用带细微纹理的橡胶材质，轮毂做了亮面金属与哑光塑料的分色处理，场景布光采用侧方暖调主光搭配环境补光，突出组件的结构层次与材质差异，背景添加颗粒质感的暗调渐变，强化主体的视觉表现力。设计思路上充分考虑了两轮车辆行驶过程中的泥水飞溅防护需求，挡泥板的包覆范围覆盖轮胎上半周及后侧区域，可有效阻挡轮胎转动带起的泥水，支撑臂的镂空结构既减少了材料用量，也避免了行驶过程中积泥积水的问题，连接部位的轴孔设计预留了标准紧固件的安装空间，可直接适配常规代步车轮组的安装尺寸，整体结构兼顾实用性与轻量化要求，各部件的分型面设计也符合注塑加工的工艺要求，可直接用于后续的开模生产参考。
