高真空法兰连接快开式分庭门结构设计

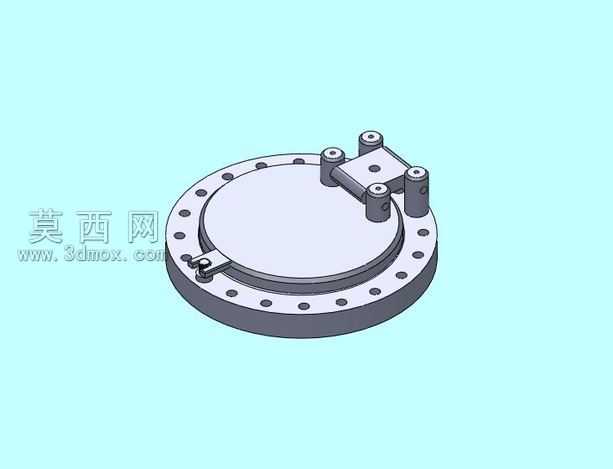

本模型为高真空工况使用的快开式分庭门结构，整体采用三维参数化建模方式完成，建模过程中严格遵循真空设备设计规范，对各部件的配合公差、密封面精度进行了精准还原。模型主体为圆形法兰基座，法兰盘上均匀分布螺栓通孔，用于与真空腔体主体进行刚性连接，密封面采用精加工平面设计，可适配金属密封环或橡胶密封圈，满足高真空环境下的气密性要求。门体与法兰基座采用铰接式连接结构，铰接支座通过螺栓固定在法兰侧部，铰链轴与支座间预留合理间隙，保证门体开合顺畅无卡滞，同时设置限位结构避免门体开合角度过大造成密封面磕碰。门体上集成快锁压块结构，锁止时压块可将门体均匀压紧在法兰密封面上，保证圆周方向密封压力一致，避免局部泄漏。整体材质选用316L不锈钢，建模时对不锈钢的金属质感、表面哑光处理效果进行了材质渲染还原，清晰呈现各部件的机加工纹理、倒角细节与装配关系。设计过程中充分考虑高真空工况下的材料放气率、结构强度要求，对法兰厚度、门体刚度进行了优化，在保证结构强度的前提下尽可能降低整体重量，同时兼顾操作便捷性，快开结构无需复杂工具即可完成门体的开启与锁闭，适用于需要频繁开启腔体门的真空实验、真空加工设备，可有效提升腔体操作效率，降低操作人员的工作强度。模型各部件均为独立可编辑的实体特征，可直接用于工程出图、虚拟装配验证以及后续的结构优化改进。
