布里尔切割钻石造型多面体结构设计

项目分类:传感器 发布时间:2022-03-16 ID:578775
  • 布里尔切割钻石造型多面体结构设计
  • 布里尔切割钻石造型多面体结构设计
  • 布里尔切割钻石造型多面体结构设计
  • 布里尔切割钻石造型多面体结构设计

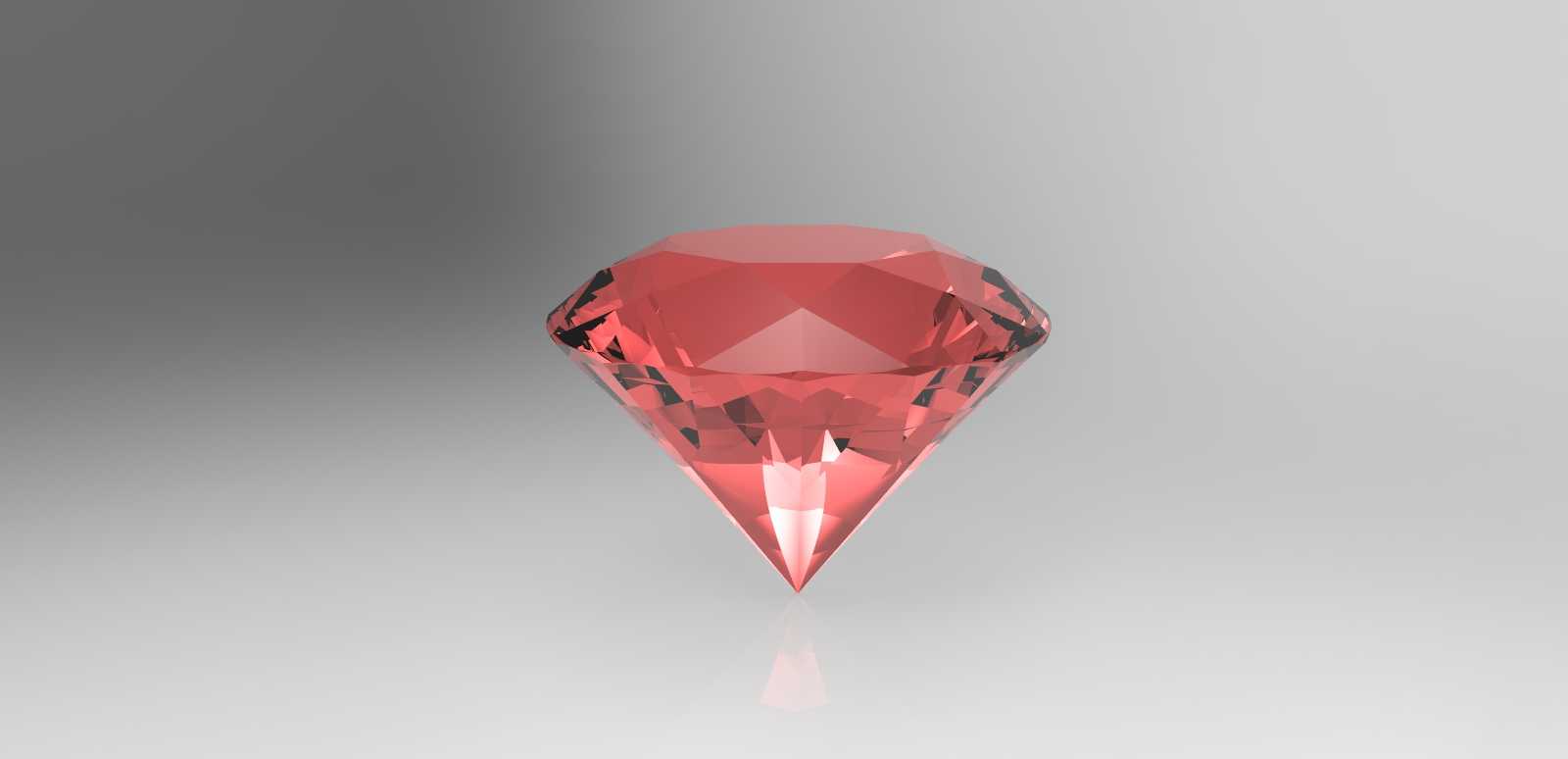

  本次呈现的布里尔切割造型多面体结构,在光学传感、珠宝检测类设备的标定场景中有着不可替代的作用,很多接触式、非接触式的光学轮廓检测设备,在出厂前的精度校验环节,都会采用这类标准刻面多面体作为标定参照物,依托其规整的刻面夹角、精准的棱线交汇特征,来校准设备的角度识别误差、轮廓捕捉精度。从实际使用场景来看,这类多面体结构除了用于检测设备标定,也常被集成在光电传感器的前端光学结构中,借助不同刻面的光线反射、折射角度差异,实现特定角度范围的光线信号采集,或是作为光路中的反射元件,调整光线路径以适配传感器内部紧凑的安装空间。

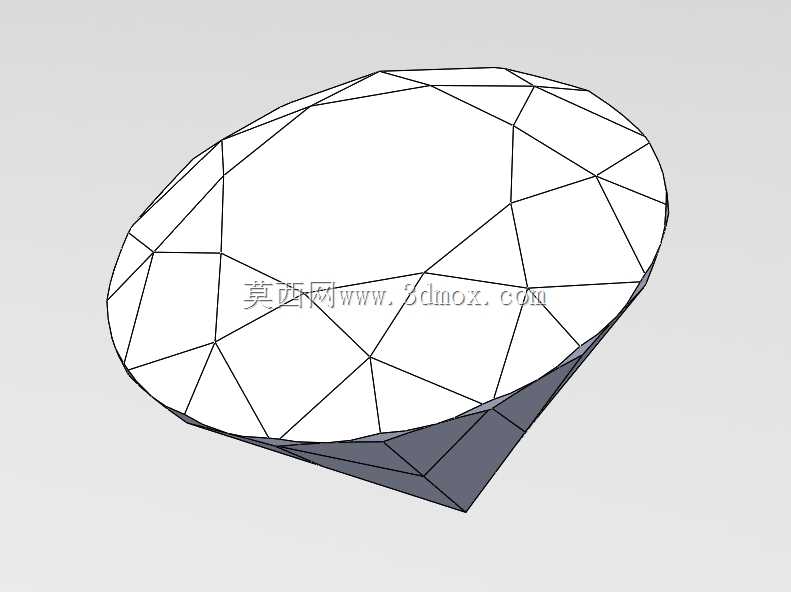

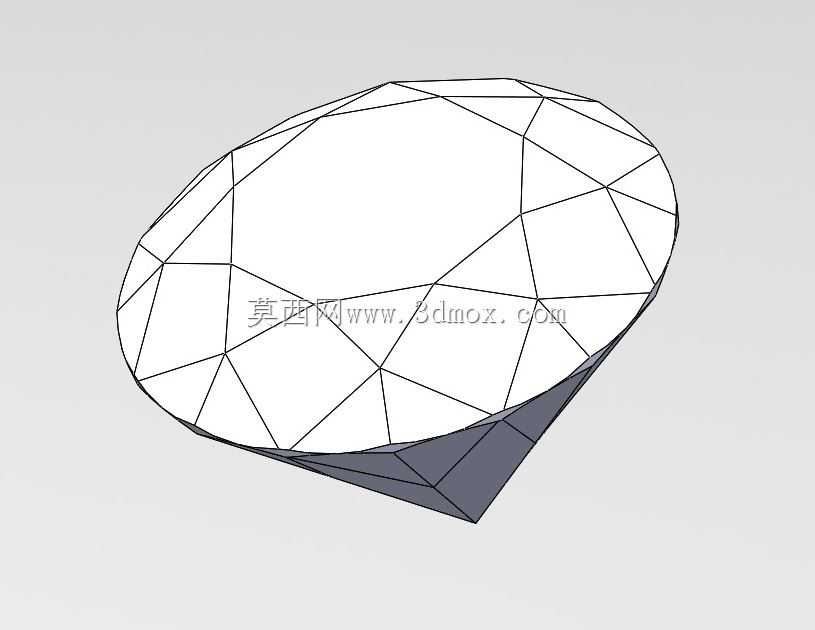

  设计这类多面体结构时,首先要明确各刻面的角度公差要求,布里尔切割的核心特征是冠部与亭部的刻面呈对称分布,每一组相邻刻面的二面角都需要严格控制,才能保证光线入射后形成稳定的反射路径,这一点在用于光学传感场景时尤为关键——如果刻面角度偏差超过0.1度,就会导致反射光线偏移预设的接收元件位置,直接造成传感器信号采集失效。建模过程中需要先确定整体的外形边界,整体为扁椭球形态,冠部的台面为最大的水平刻面,围绕台面依次分布星刻面、风筝刻面、上腰刻面,亭部则由下腰刻面与底尖交汇的锥面构成,所有棱线的交汇点必须精准落在预设的空间坐标上,避免出现棱线错位、刻面扭曲的问题。

  从安装适配的角度来看,这类多面体结构的底部亭部尖端区域,通常需要预留0.2-0.5mm的平面安装位,避免尖锐底尖在装配时出现崩损,同时也方便与传感器内部的安装基座通过粘接或压装的方式固定,整体的最大外径可以根据不同传感器的内部腔体尺寸做等比例缩放,常规用于小型光电传感器的版本,最大外径控制在8-12mm区间,整体高度控制在5-7mm,既不会占用过多内部空间,也能保证足够的刻面面积来反射光线。结构设计时还要考虑加工工艺的可行性,如果是采用光学玻璃或蓝宝石材质加工,所有刻面的边缘需要做0.05mm的微小倒角,避免加工过程中出现边缘崩边,同时也能减少装配时的锐角划伤风险;如果是采用金属材质作为传感器的标定参照物,刻面表面需要做镜面抛光处理,保证光线反射率达到90%以上,减少光线损耗带来的信号误差。

  在实际的设备装配环节,这类多面体结构的安装同轴度要求较高,需要保证冠部台面与传感器的光线入射方向呈垂直状态,偏差不能超过0.2度,否则会导致不同刻面的反射光线角度出现整体偏移,因此建模时需要在结构底部增加定位基准面,与安装基座的定位凸台形成配合,降低装配时的调校难度。很多人容易将这类结构单纯视为珠宝造型的复刻,但在工业传感领域,它的每一个刻面角度、每一条棱线的位置,都经过了光学路径的反复验算,比如亭部的刻面角度设置为40.75度左右时,能够让垂直入射台面的光线在亭部刻面发生全反射,再从冠部的另一侧刻面射出,这一特性被广泛应用在全反射型光电传感器的设计中,无需额外增加反射棱镜就能实现光线的折返,大幅压缩传感器的整体体积。

  设计过程中还要规避刻面之间的干涉问题,尤其是在做等比例缩放时,不能直接对整体模型做非等比例拉伸,否则会破坏原有刻面的角度关系,导致光学特性失效,必须通过参数化建模的方式,将各刻面的角度、刻面之间的间距设置为关联参数,调整整体尺寸时所有刻面角度保持恒定,仅改变各刻面的边长参数,这样才能保证不同尺寸版本的结构都具备一致的光学表现。另外,针对不同的使用场景,刻面的数量也可以做适应性调整,比如用于大角度范围光线检测的版本,可以适当增加腰棱位置的刻面数量,提升角度分辨率;用于小范围高精度检测的版本,则可以减少刻面数量,增大单个刻面的面积,提升反射信号的强度。
