3D打印手动凿子刨刀磨刀器

　　在木工作业、五金维修、手工加工的日常场景里，凿子、木工刨刃这类切削刀具的刃口锋利度直接决定加工面的光洁度与作业效率，传统手持刃磨的方式很难稳定控制刃口角度，新手操作极易磨偏刃口导致刀具报废，这款手动刃磨夹具正是针对这类小尺寸直刃切削刀具的刃磨需求设计，适配常规宽度的木工凿、平刨刀片的定角度刃磨作业。

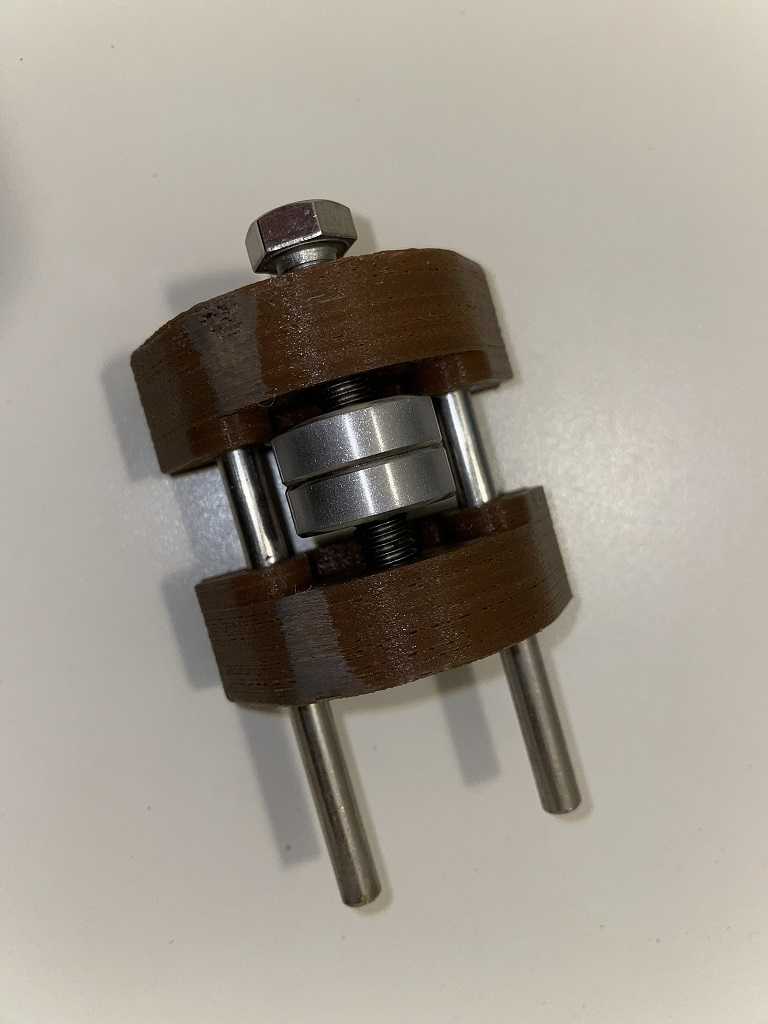

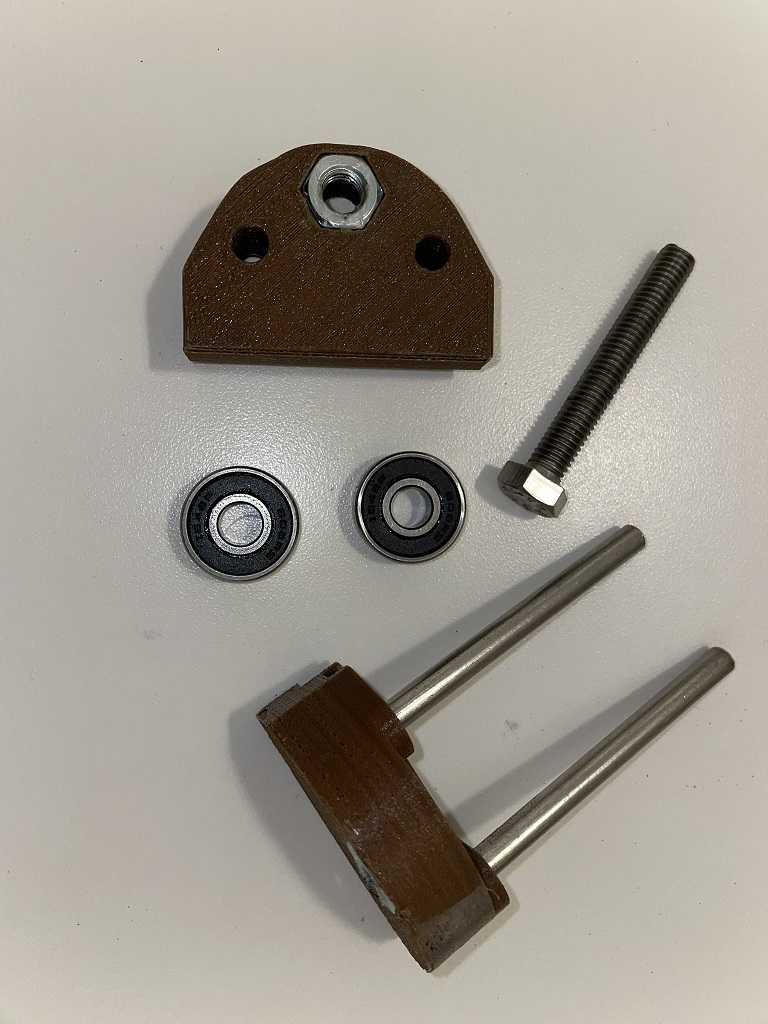

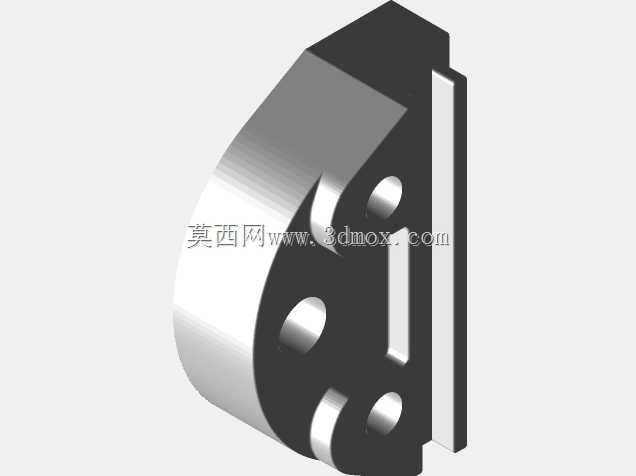

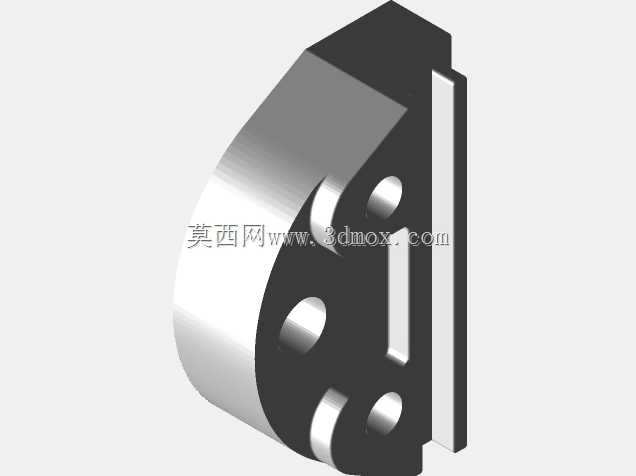

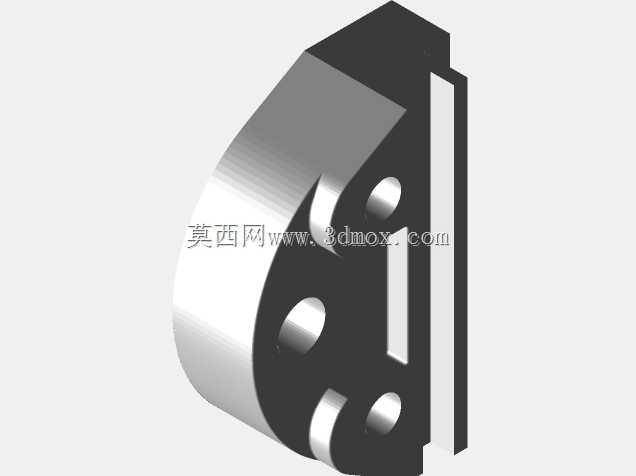

　　从结构设计逻辑来看，整套装置采用分体式夹持导向结构，核心承压与夹持部分采用3D打印成型的上下夹板作为主体支撑，夹板中心预留螺栓穿装孔位，通过单根M8螺栓搭配两个M8螺母实现夹板间距的调节与锁紧，能够适配不同厚度的凿身、刨刀片装夹，夹板内侧预留轴承安装位，可根据刃磨需求装入2到3个尺寸为8x22x7mm的深沟球轴承，轴承内圈穿装直径6mm的钢质导向杆，两根导向杆平行布置在夹板两侧，作为刃磨时的滚动支撑面。刃磨作业时，将待磨的凿子或刨刀片从夹板中心的缝隙穿入，调整好刃口伸出长度后锁紧中心螺母，把两侧导向杆平贴在油石或砂轮的平整工作面上，沿导向杆轴向来回推动整个夹具，轴承沿工作面滚动即可保证整个刃磨过程中刃口与磨料面的夹角始终保持恒定，完全避免手持刃磨时角度晃动导致的刃口圆弧、偏斜问题，不需要操作者具备熟练的刃磨经验就能磨出角度一致、刃口平直的切削刃。

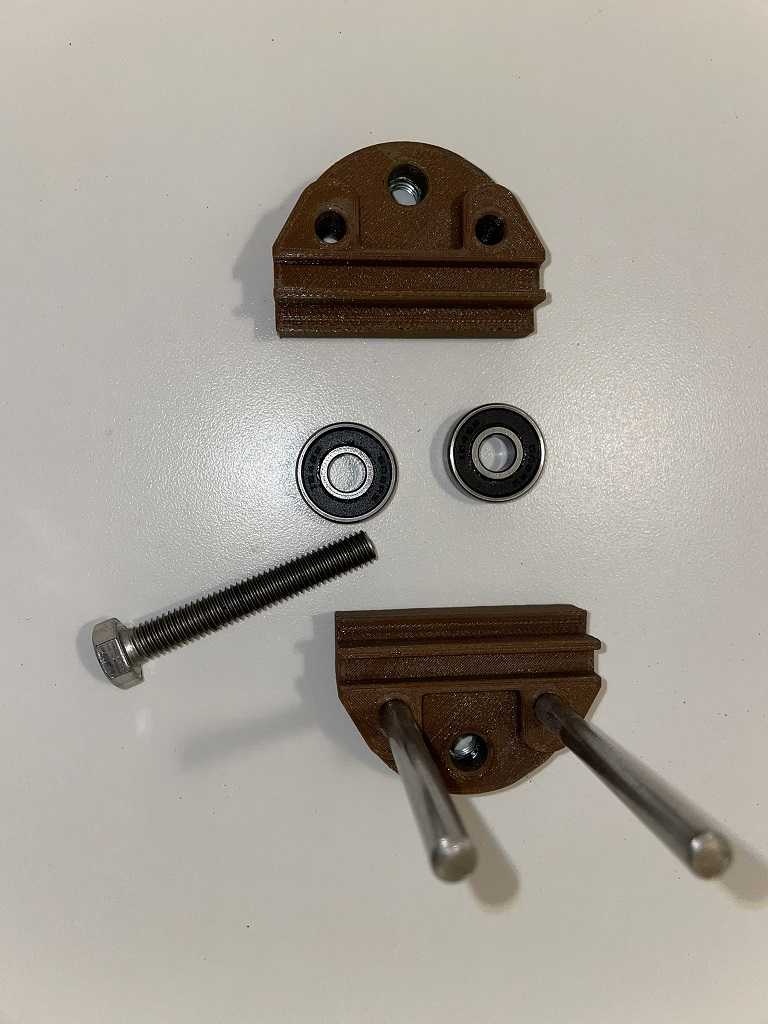

　　除了带螺母套筒的标准版本，该结构还设计了无螺母套筒的简化版本，进一步压缩了整体结构尺寸，更适合刃磨宽度较窄的小型雕刻凿、窄刨刀，两种版本的夹板安装孔位、导向杆直径完全通用，可根据实际作业需求快速更换夹板组件。整套装置的安装边界完全适配常规家用油石、台式砂轮机的工作面尺寸，导向杆长度经过匹配设计，推动行程覆盖常规油石的有效磨削长度，不会出现行程脱开、夹具倾翻的问题；中心螺栓的锁紧力经过结构验证，锁紧后刀片与夹板之间无相对窜动，刃磨过程中不会出现刀片移位导致的刃口角度变化。

　　从实际使用的适配性来看，两侧导向杆的中心距与夹板厚度经过参数匹配，可通过调整刀片伸出长度适配25度到35度之间的常用木工刀具刃磨角度，覆盖了软木切削、硬木加工、金属錾削等不同作业场景的刀具刃口角度需求，不需要额外制作角度垫块，仅靠调整刀片装夹伸出量就能实现角度微调。3D打印的夹板主体可采用常规PLA、PETG等耗材打印，耗材成本极低，磨损后可快速重新打印替换，金属标准件全部采用市面通用的标准紧固件，不需要定制加工非标准零件，普通使用者可自行采购标准件完成整套装置的组装，不需要复杂的机加工工序。

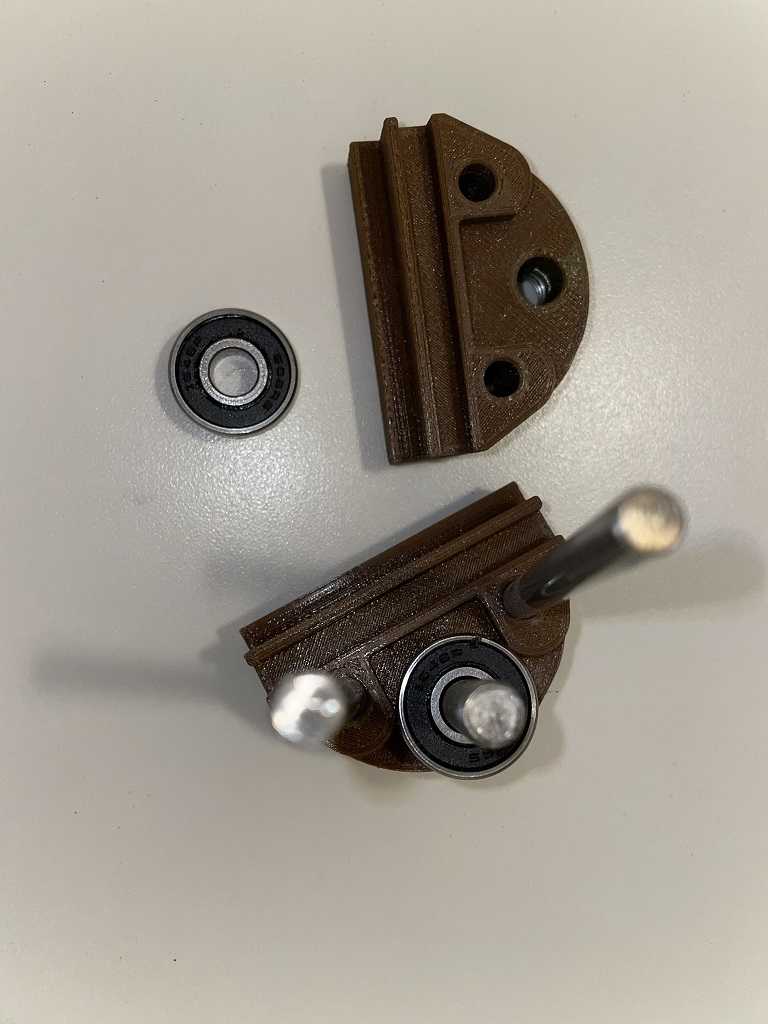

　　不同于大型电动磨刀设备的复杂结构，这款手动刃磨夹具整体结构紧凑，可随身携带至作业现场使用，不需要外接电源，在无供电的户外木工作业、现场维修场景下也能快速完成刀具刃磨，解决了传统电动磨刀设备便携性差、现场使用受限的问题。夹板上的轴承安装位采用过盈配合设计，装入轴承后不需要额外的轴向固定，依靠3D打印件的材料弹性即可卡紧轴承外圈，轴承转动顺滑无卡滞，来回推动时阻力极小，长时间刃磨作业也不会出现导向杆磨损、轴承脱出的问题。中心螺栓的头部与螺母位置都预留了沉孔，锁紧后螺栓头与螺母不突出夹板表面，避免刃磨过程中突出的金属件刮蹭磨料面，保证整个夹具移动过程平稳无卡顿。
