小直径钻头便携磨削辅助工具结构

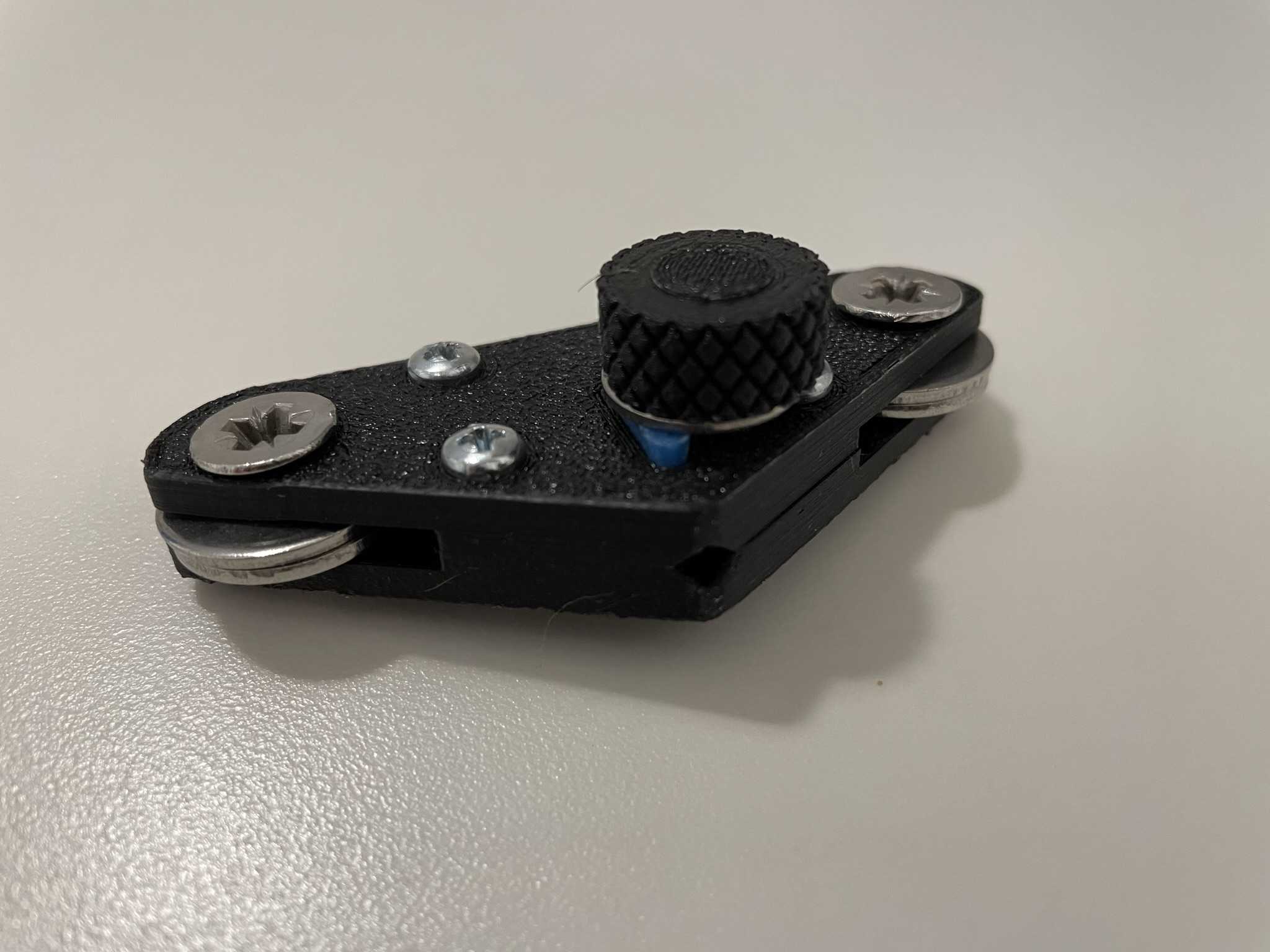

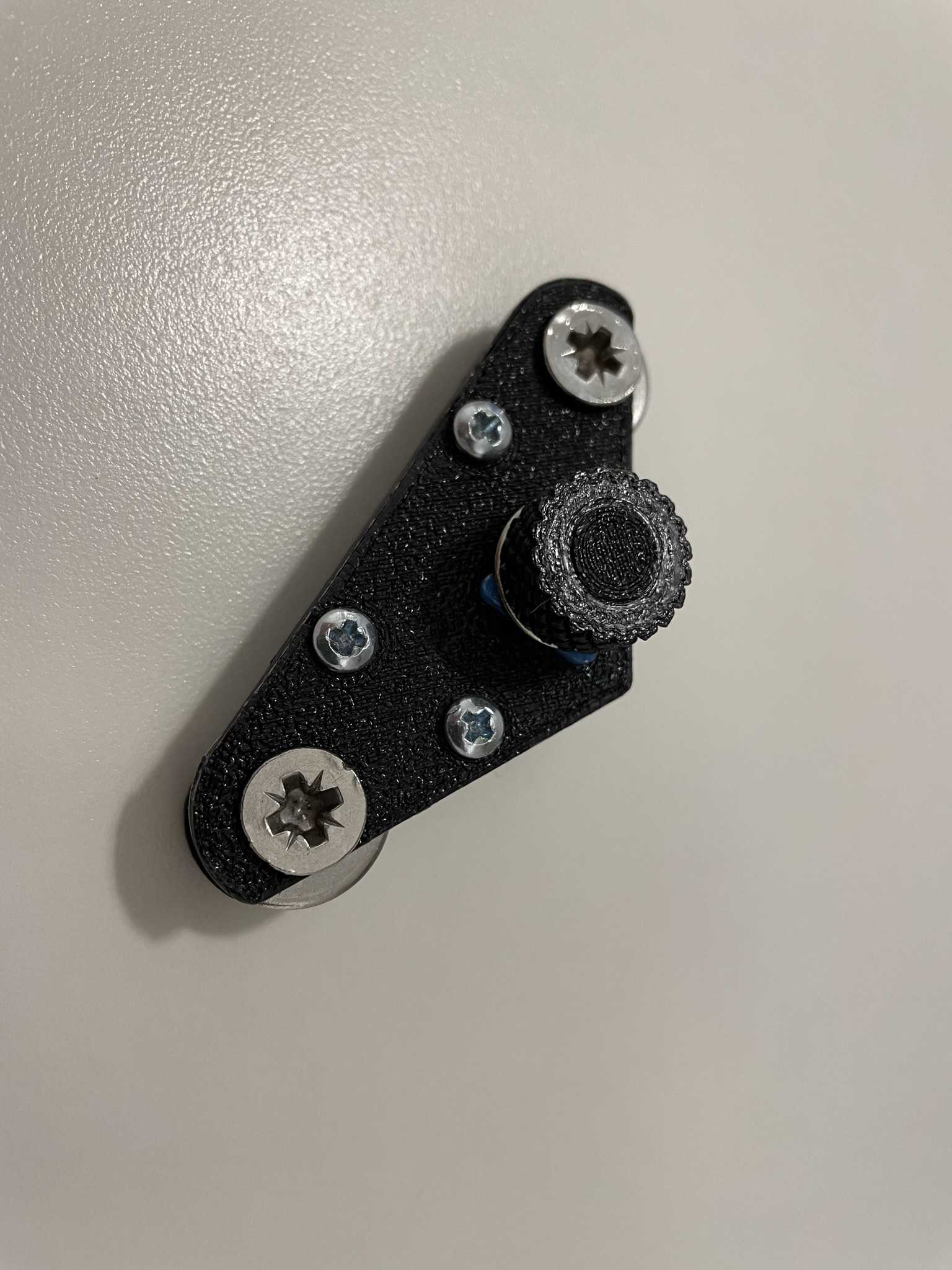

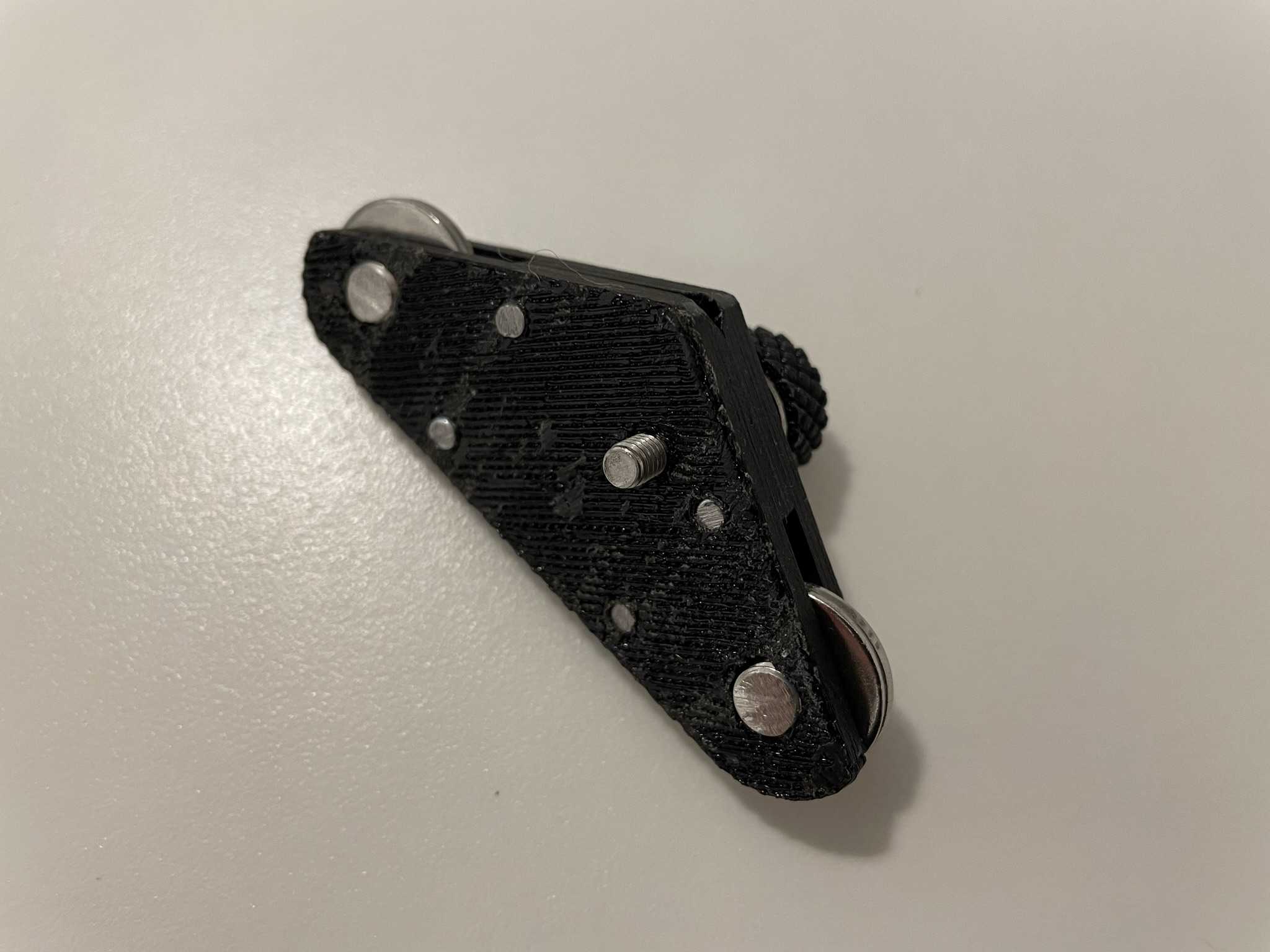

　　在精密小件加工、电子装联、模型制作这类场景里，直径3mm及以下的小钻头损耗速度极快，新钻头钻削不到百个孔就容易出现刃口崩缺、偏磨的问题，直接丢弃会造成不小的耗材浪费，而普通砂轮机磨削小钻头时，因为钻头直径太小，手持很难稳定控制后角、顶角的角度，磨出来的钻头要么钻削偏摆，要么排屑不畅，甚至一钻就崩，这款小型磨削辅助工具就是针对这类痛点设计的。从实际使用逻辑来看，它不需要复杂的装夹步骤，整体采用三角式的握持结构，主体上分布的多组限位滚轮可以贴合钻头的圆柱柄部，磨削时只需要将钻头插入对应导向位，靠滚轮约束钻头的进给角度，就能在普通砂轮机、油石甚至金刚石磨片上完成精准的刃磨，不需要操作者有多年的手工磨钻经验，就能磨出对称度合格的钻尖。

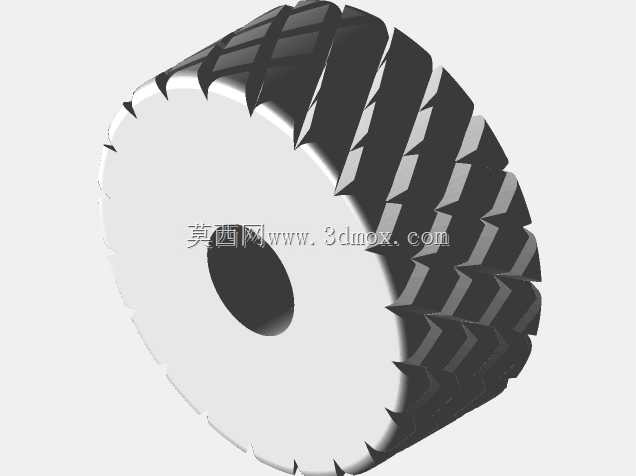

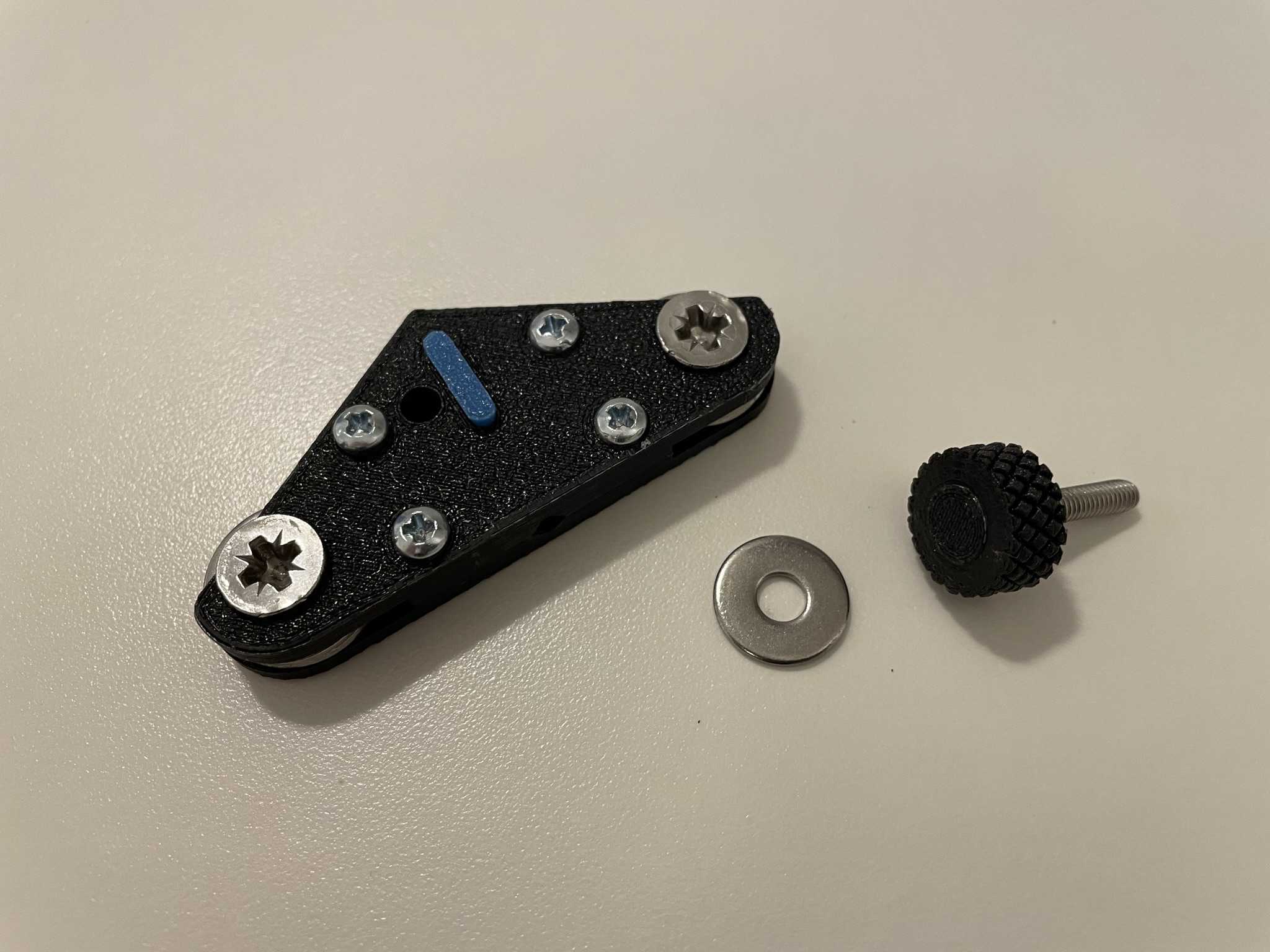

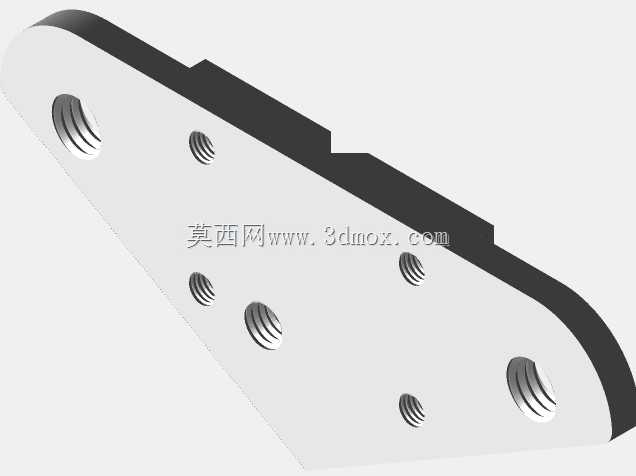

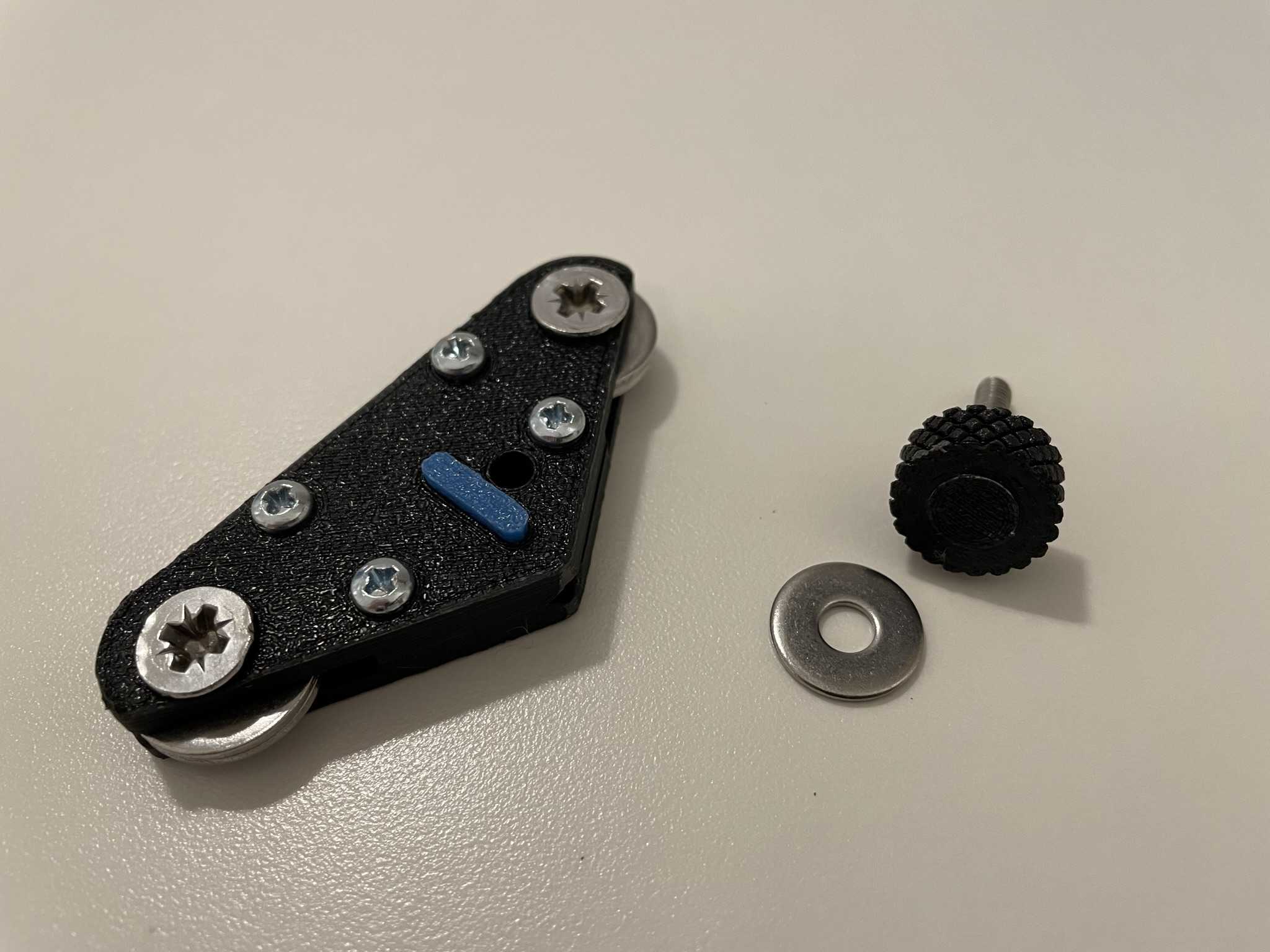

　　设计上没有采用复杂的金属切削结构，主体可以通过增材制造方式直接成型，降低了单件制作的成本，配套的滚花调节旋钮用来调整导向间隙，适配不同柄径的小钻头，平垫圈用来分散旋钮的锁紧压力，避免锁紧时压坏主体的安装孔位，整体没有多余的冗余结构，握持时三角轮廓刚好贴合手指的施力角度，长时间握持磨钻也不会出现硌手的问题。从安装边界和尺寸适配来看，这款工具的导向结构最大适配3mm直径的直柄钻头，配套的紧固件采用标准M6规格，垫圈尺寸为6.4x18x1.6mm，都是市面上极易采购的标准件，不需要定制特殊配件，主体的外形尺寸控制在掌心可握持的范围，不需要额外的工作台安装空间，不管是在车间工位上随用随取，还是外出上门维修时放在工具包里携带，

　　都不会占用过多空间。实际使用时，不需要将工具固定在某个位置，手持即可完成操作：先松开滚花旋钮，将需要修磨的小钻头插入导向孔，调整钻头伸出的长度，保证钻尖露出的长度刚好够接触磨面，再轻轻锁紧旋钮，靠滚轮的夹持力稳住钻头，握持工具将钻尖以恒定角度靠在转动的磨轮上，缓慢转动钻头完成两个主切削刃的磨削，整个过程不需要刻意找角度，工具的导向结构已经把顶角、后角的基准角度约束好了，磨出来的钻尖对称度远高于纯手持磨削的效果，能大幅延长小直径钻头的使用寿命。针对小钻头刚性差、容易断的特点，这款工具的导向滚轮采用光滑的圆弧接触面，不会刮伤钻头的柄部，也不会因为硬夹持导致钻头变形，导向间隙可以通过旋钮微调，哪怕是1mm以下的微型钻头，

　　也能找到合适的夹持力度，不会出现夹太紧转不动、夹太松晃偏的问题。在日常的小件加工场景里，很多操作者遇到小钻头磨不好的问题，往往会选择直接更换新钻头，长期下来耗材成本很高，而有了这类辅助工具，哪怕是刚入行的新手，也能快速磨出合格的小钻头，减少耗材浪费的同时，也能避免因为钻头刃口不合格导致的孔位超差、工件报废问题。和市面上大型的钻头研磨机比，这款工具没有电机、磨轮等复杂部件，本身没有动力，需要搭配现有的磨削设备使用，优势在于体积小、成本低、易携带，不需要专门的存放空间，也不需要接电，完全可以作为工位上的随身辅助工具，尤其是在加工场地受限、没有专用研磨设备的场景下，它的实用性会更加突出。结构设计上充分考虑了增材制造的工艺特点，主体没有大的悬空结构，打印时不需要添加过多支撑，成型后只需要简单去除支撑、清理安装孔，就能直接装配标准件使用，不需要额外的二次机加工，不管是个人自制还是小批量制作，都有很高的可行性。
