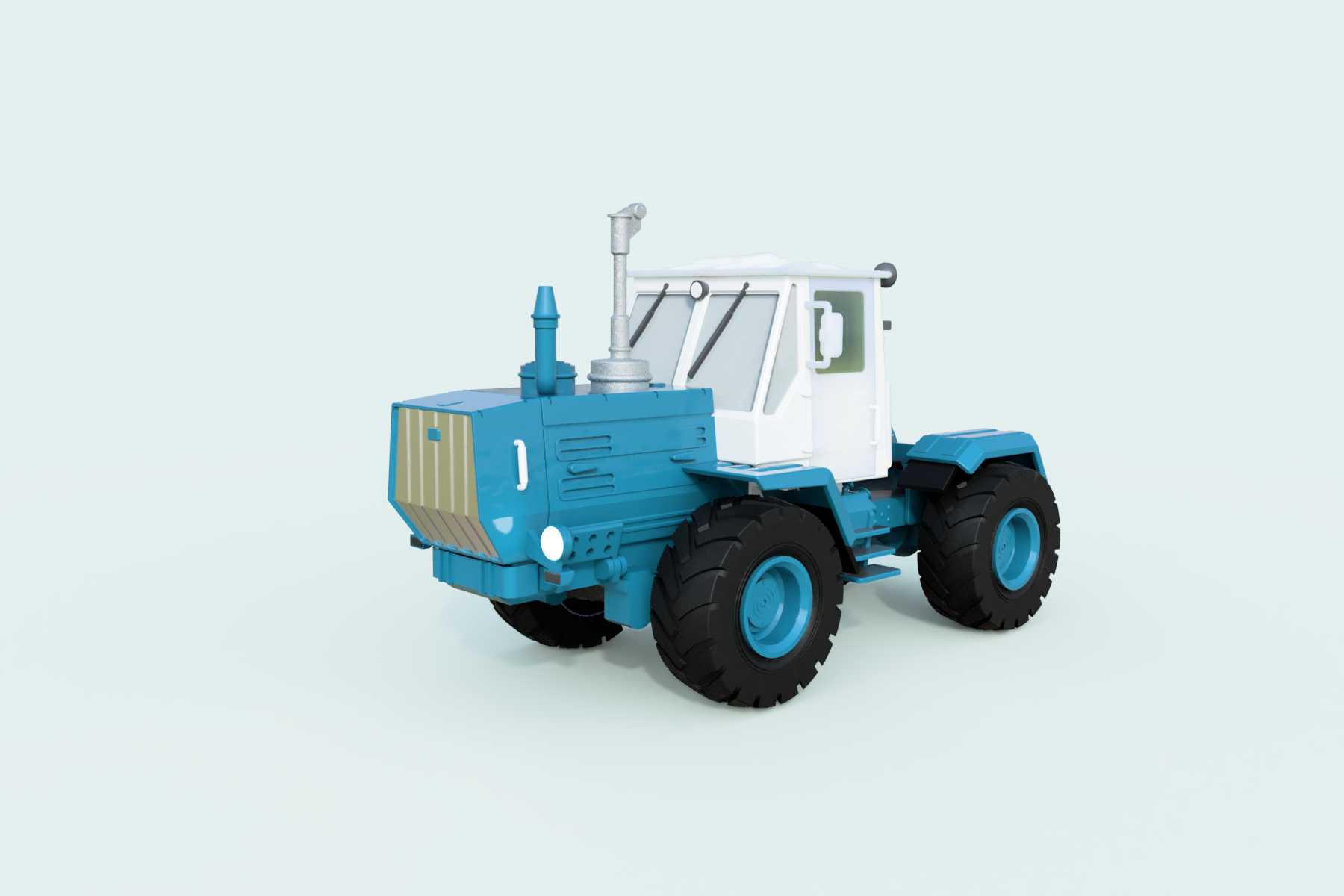

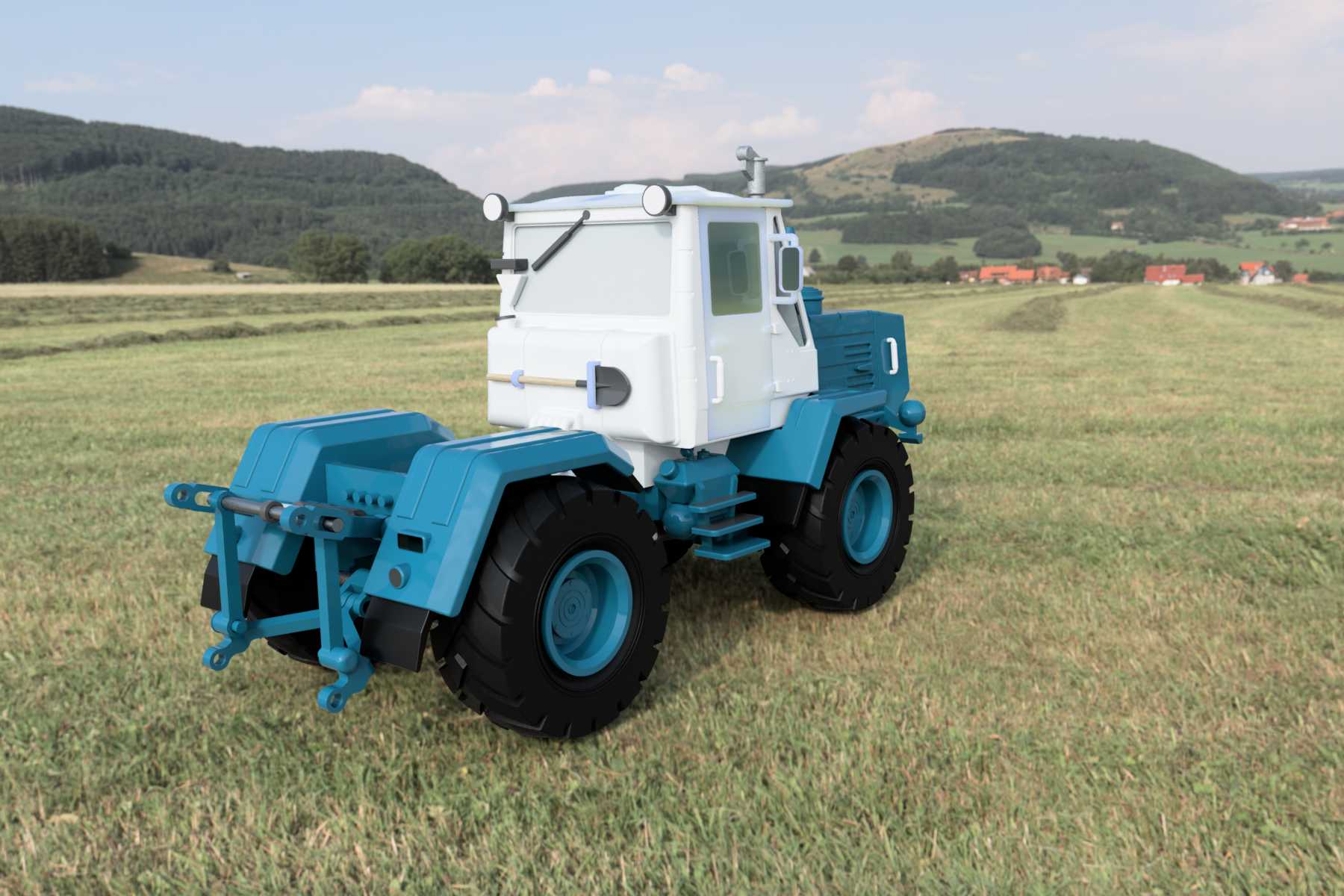

1比24比例T-150K轮式拖拉机复刻模型

　　做农用机械结构复刻的时候，最先要考虑的就是实车的功能逻辑还原，不能只做个看着像的壳子。T-150K作为经典的大马力轮式拖拉机，实车本身是针对东欧大平原连片大田作业设计的，配套的农机具接口是通用三点悬挂结构，能挂接犁耕、旋耕、播种、运输拖斗等多种作业装置，在旱作农业区的耕、种、管、收全环节都能适配，甚至在部分林区、工程场地也能用来做短途牵引、场地平整作业，动力储备足，轮距适配标准垄距，通过性比同马力级的早期履带式拖拉机更好，公路转场不需要额外平板转运，作业灵活性更强。

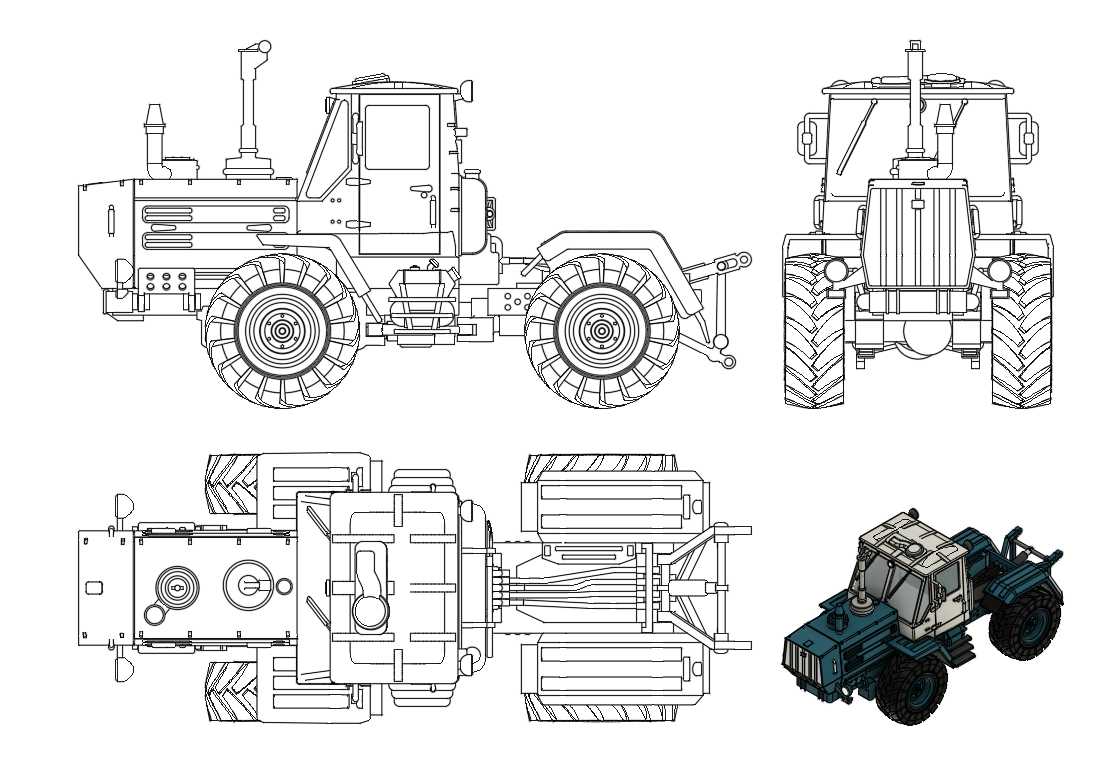

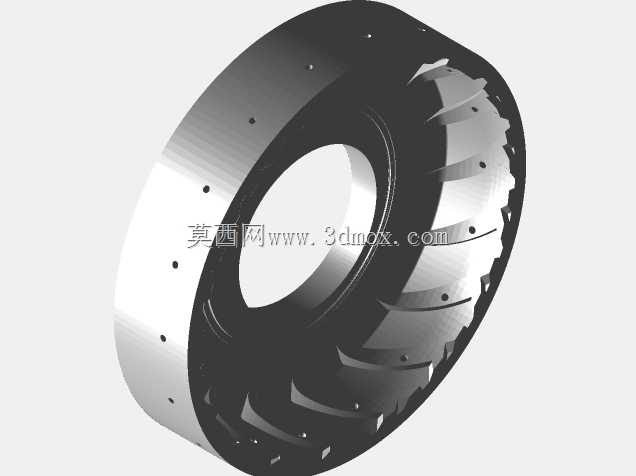

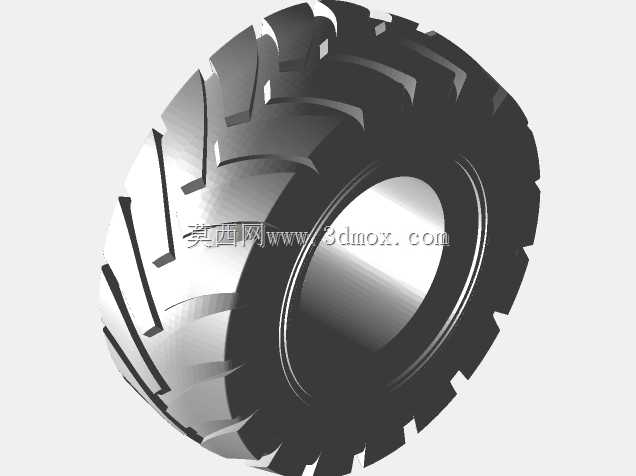

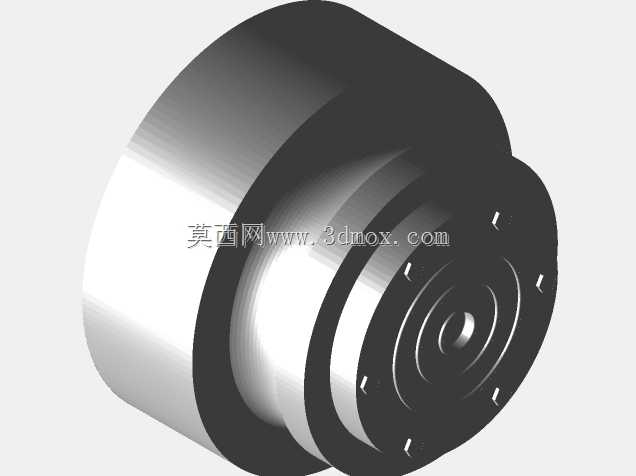

　　这次做1:24比例的复刻，最先敲定的是外形尺寸边界，按照实车尺寸等比例缩放之后，整体长度控制在160毫米左右，宽度控制在90毫米，高度到驾驶室顶部是100毫米上下，所有外凸部件比如排气筒、后视镜、前大灯、前格栅的突出量都严格按照比例缩放，不会出现部件超出安装底座边界的情况，不管是做静态展示摆放，还是配套同比例场景沙盘，都不会出现尺寸干涉。设计的时候先从底盘行走部分开始搭结构，四个大尺寸农用轮胎的胎纹深度、轮毂的螺栓分布都做了还原，轮胎的橡胶质感通过表面纹理实现，配套的硅橡胶轮胎浇筑模具是单独拆分的结构，做实物打印的时候可以直接用模具浇筑软质橡胶轮胎，不用打印硬塑料胎，还原实车轮胎的减震效果和视觉质感。

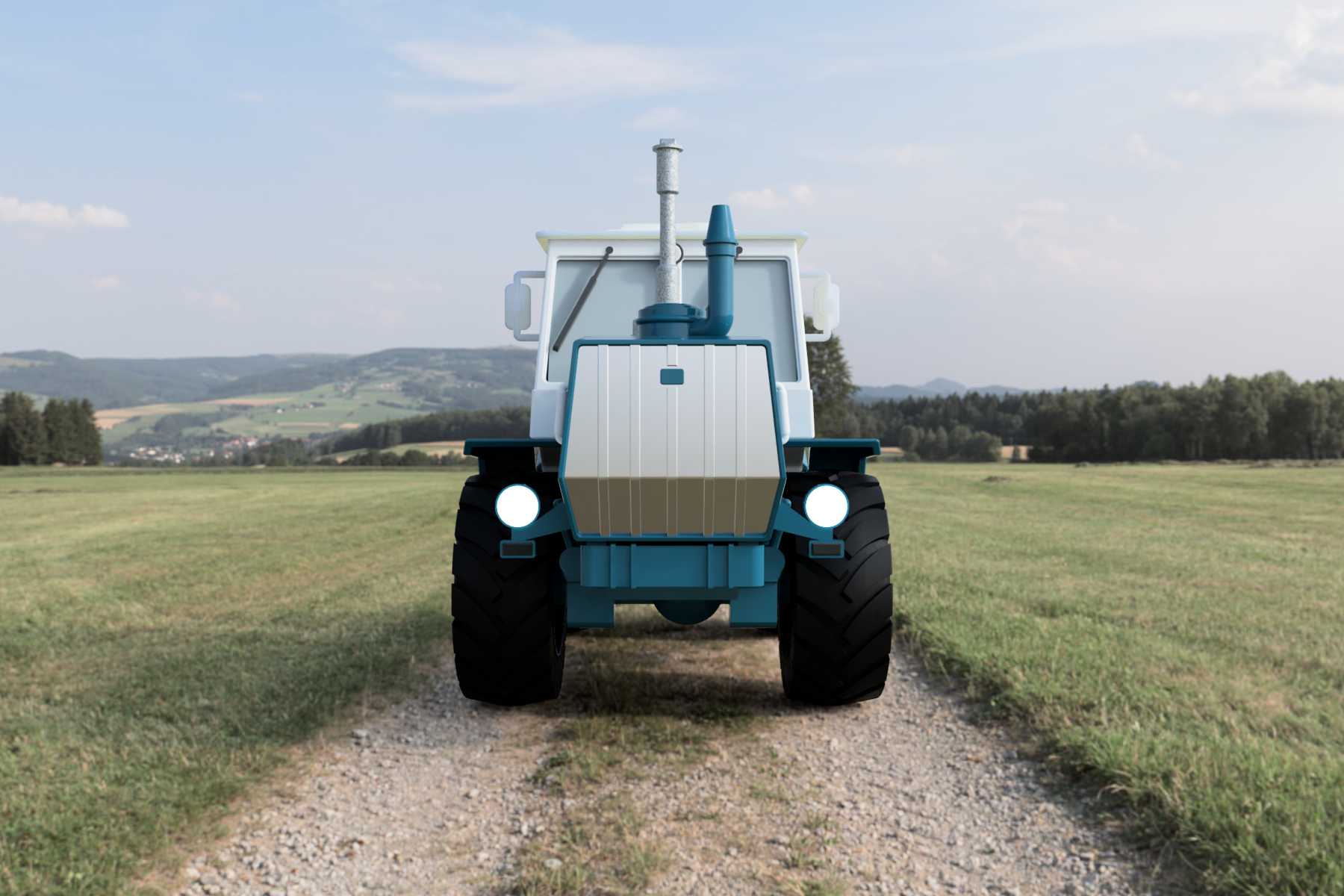

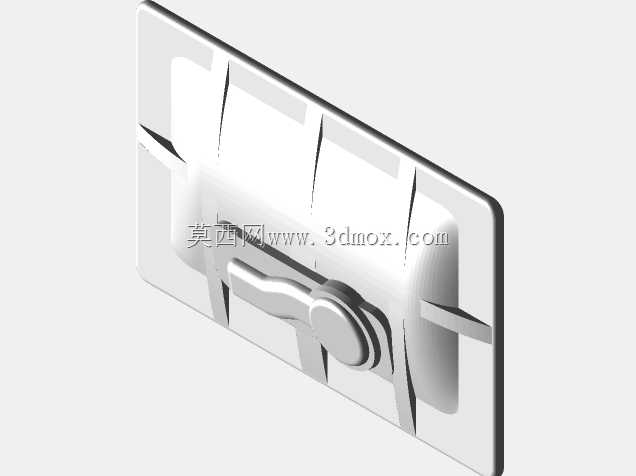

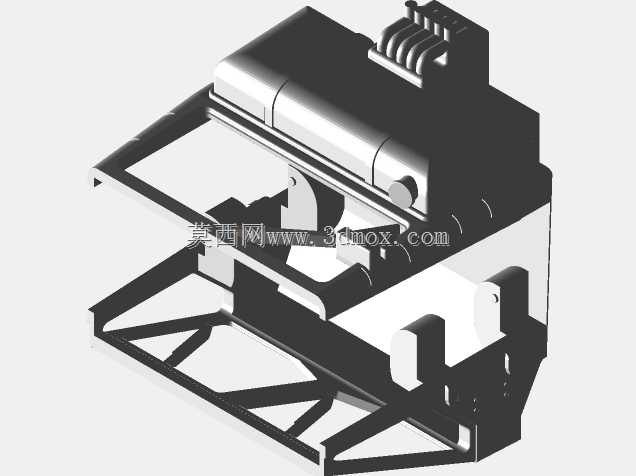

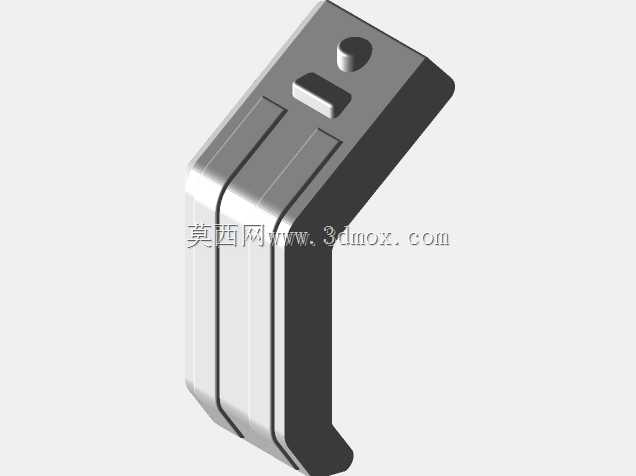

　　车身部分的结构拆分是按照实车的装配逻辑来的，前舱的动力舱部分做了表面散热筋的细节，和实车的铸铁发动机舱壳体的外观一致，侧面的检修口盖板、扶手、登车踏板都做了独立结构，不是贴图糊弄的。驾驶室部分是框架式结构，车窗的倾斜角度、雨刮器的安装位置、顶部的示廓灯位置都和实车对齐，驾驶室内的方向盘、操纵杆的位置也做了简化还原，不会因为比例小就省略核心识别特征。前配重区域的格栅结构做了镂空处理，还原实车的进气通风功能逻辑，前大灯是独立嵌入的结构，和车身壳体分开，后期做表面处理的时候可以单独做透明件上色，效果更真实。

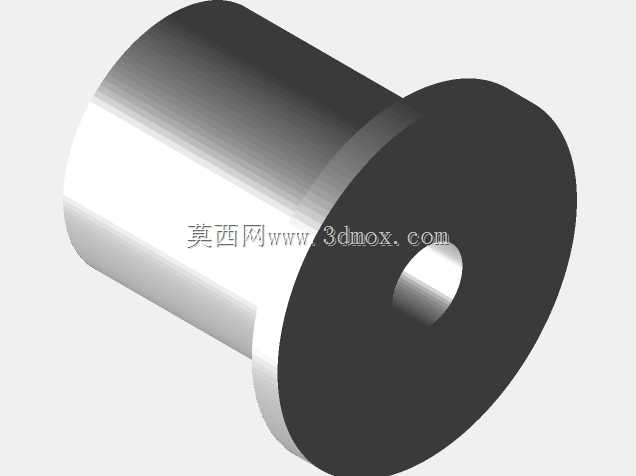

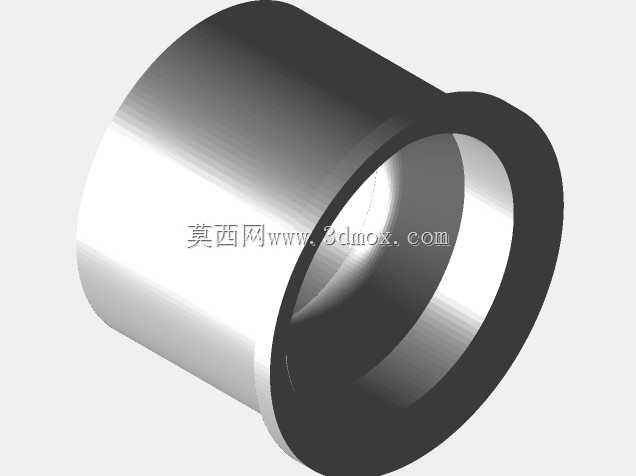

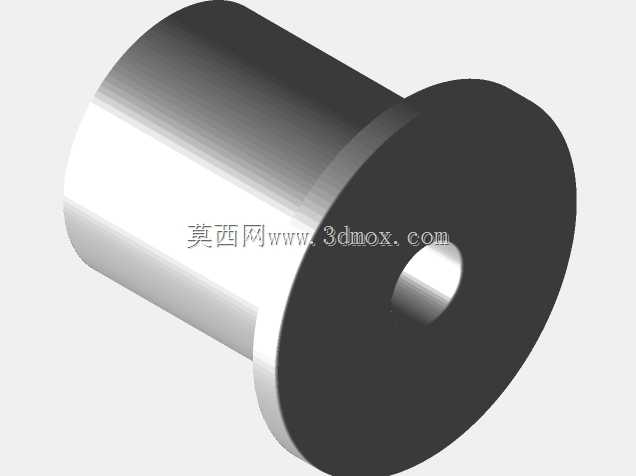

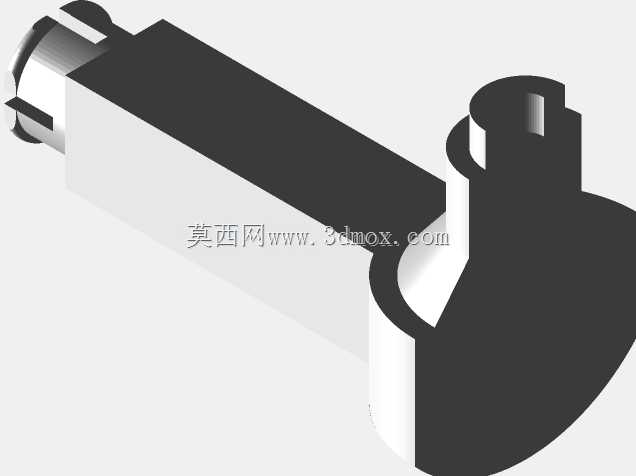

　　设计过程中特意考虑了3D打印的工艺适配性，所有结构的壁厚都控制在1.2毫米以上，没有小于0.3毫米的薄壁尖角，悬空结构都加了最小限度的支撑定位点，打印完成之后很容易去除支撑，不会破坏表面细节。各个拆分部件的安装位都做了定位止口，装配的时候不需要额外找正，卡合之后就能保证相对位置准确，比如车轮和车轴的配合是间隙0.1毫米的轴孔配合，装上去之后车轮可以顺畅转动，不会卡滞也不会松脱。排气筒是独立的小部件，安装位做了定位凹槽，粘装的时候不会歪，和实车的倾斜角度完全一致。

　　从应用场景来说，这个比例的模型除了做静态收藏展示，还可以用来做农用机械科普的教具，给农机专业的学员讲解经典拖拉机的结构布局的时候，比平面图纸直观很多；也可以配套同比例的农田场景、农机具模型做场景复原，还原上世纪中后期大田农业作业的真实场景。做结构设计的时候没有为了省事儿把车身做成一体件，而是按照实车的可拆分模块做了分件，比如前舱、驾驶室、底盘、车轮、排气、后视镜都是独立零件，后期如果要做改型，比如改成工程版的牵引拖拉机、或者配套不同的农机具，只需要修改对应的连接部分就行，不用整体重构模型。另外考虑到做实物复刻的时候的涂装需求，所有零件的分模线都设计在不影响外观的边角位置，打磨之后不会破坏主要外观面的平整性，上色的时候可以按照实车的蓝白配色做分色遮盖，不需要额外做大量的遮护工作。

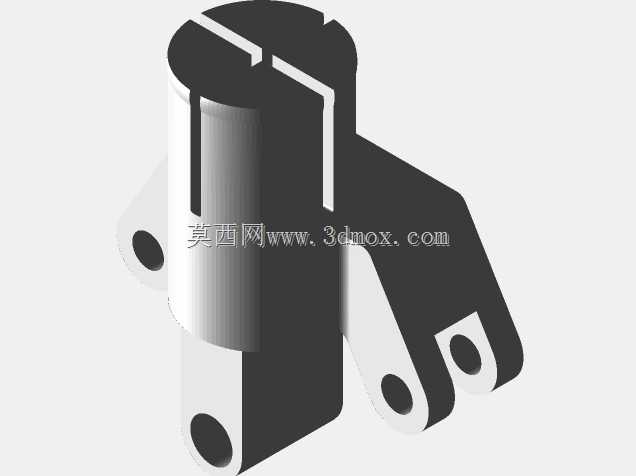

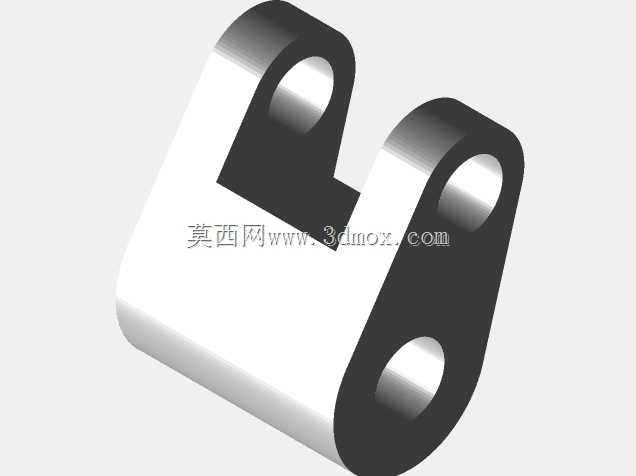

　　实车本身的铰接式转向结构在这个比例模型上也做了简化还原，前后车架的连接点做了可转动的铰接结构，不是固定死的，推行的时候可以实现和实车一致的转向动作，不会像一体底盘的模型那样只能直走。轮胎的接地压力按照比例做了等效设计，模型放在平整面上的时候四个车轮都能均匀接触支撑面，不会出现翘边、站不稳的情况，哪怕是放在稍微有点坡度的展示面上，也不会轻易倾倒。前保险杠的位置、拖车挂钩的结构都做了还原，后期如果要搭配同比例的拖斗、农机具模型，可以直接通过挂钩连接，不需要额外改装。
