拖挂式户外摆锤游乐设施结构设计

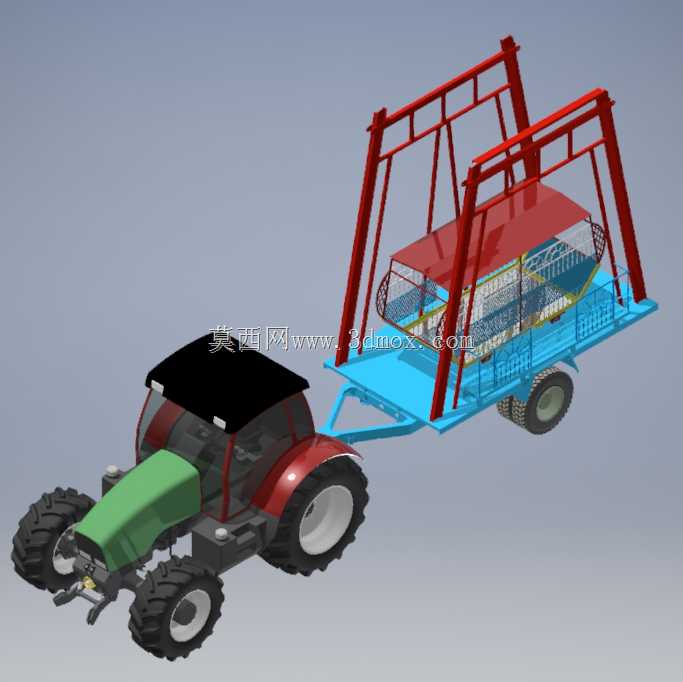

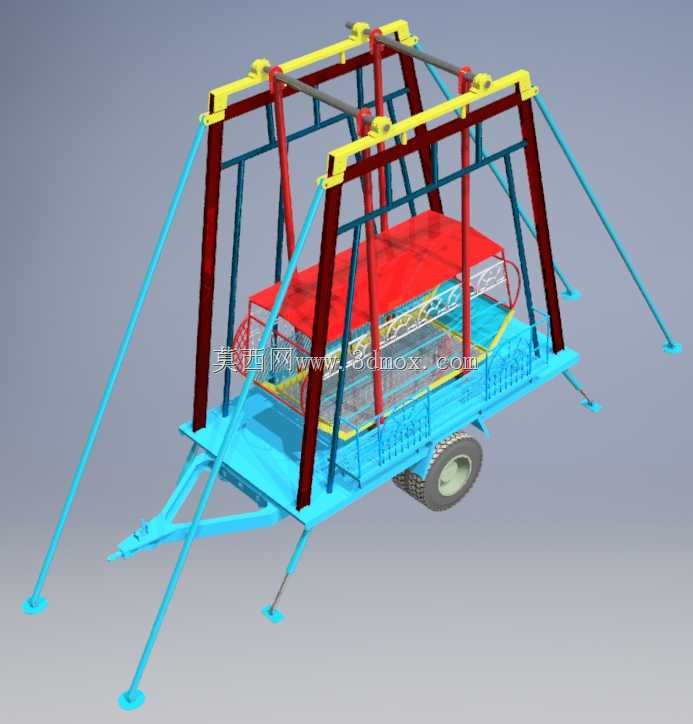

　　这款可移动摆锤类游艺设备，主要面向流动经营的户外游乐场景设计，适配乡镇集市、临时嘉年华、商业广场外场、景区临时活动点这类没有固定游乐设施安装条件的场地，解决了传统固定式游艺设备转场成本高、安装周期长的痛点。设备整体采用拖挂式底盘设计，单轴轮胎承载结构完全符合公路短途转场的牵引要求，转场时无需额外拆解主体钢架结构，仅需收回四周的支撑支腿，连接牵引头即可由普通轻型货车牵引移动，单趟转场的准备时间可控制在两小时以内，大幅降低流动经营的转场损耗。

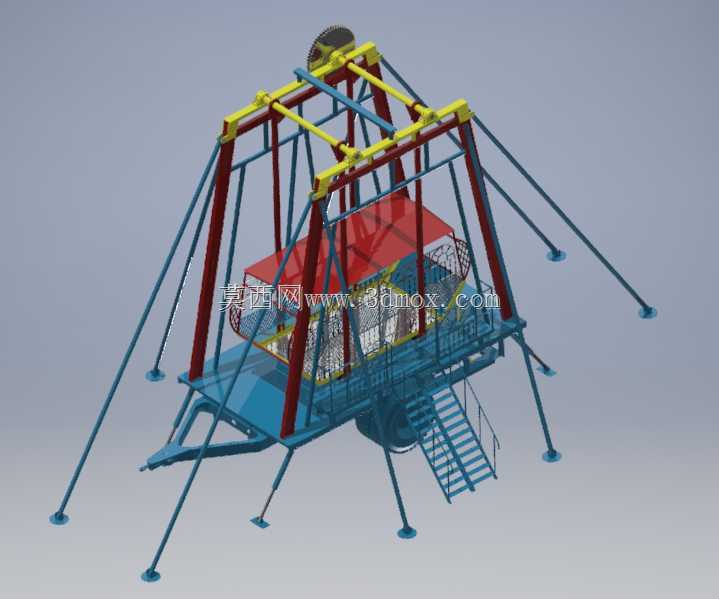

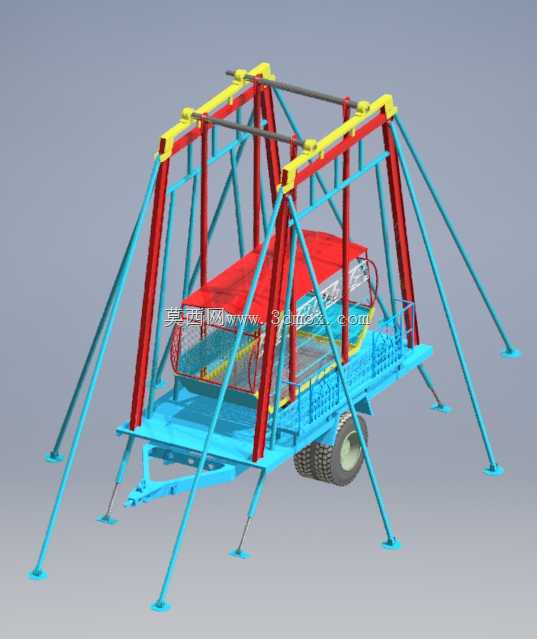

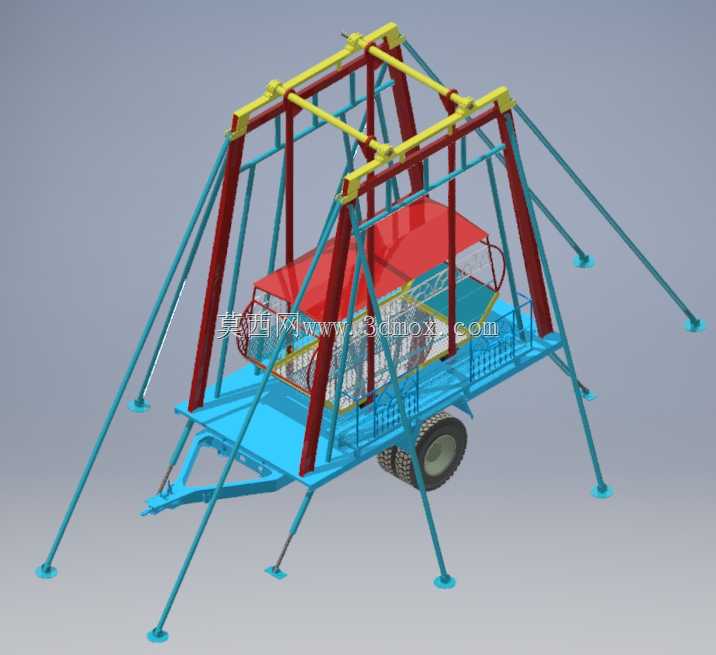

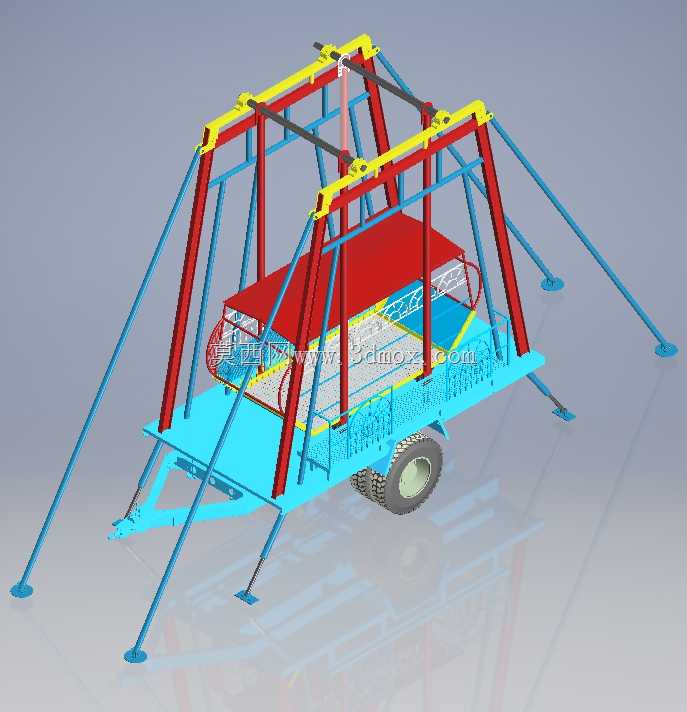

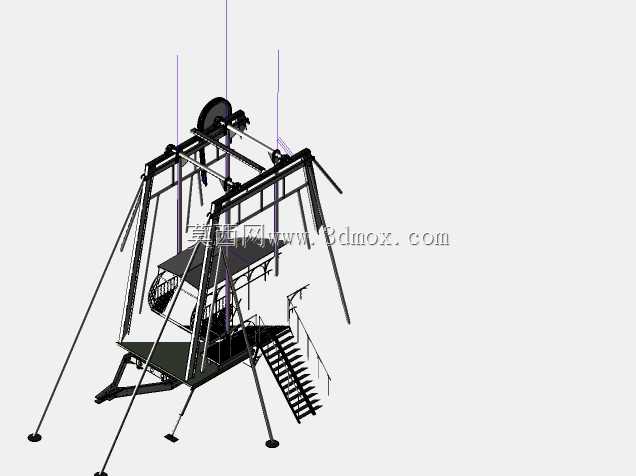

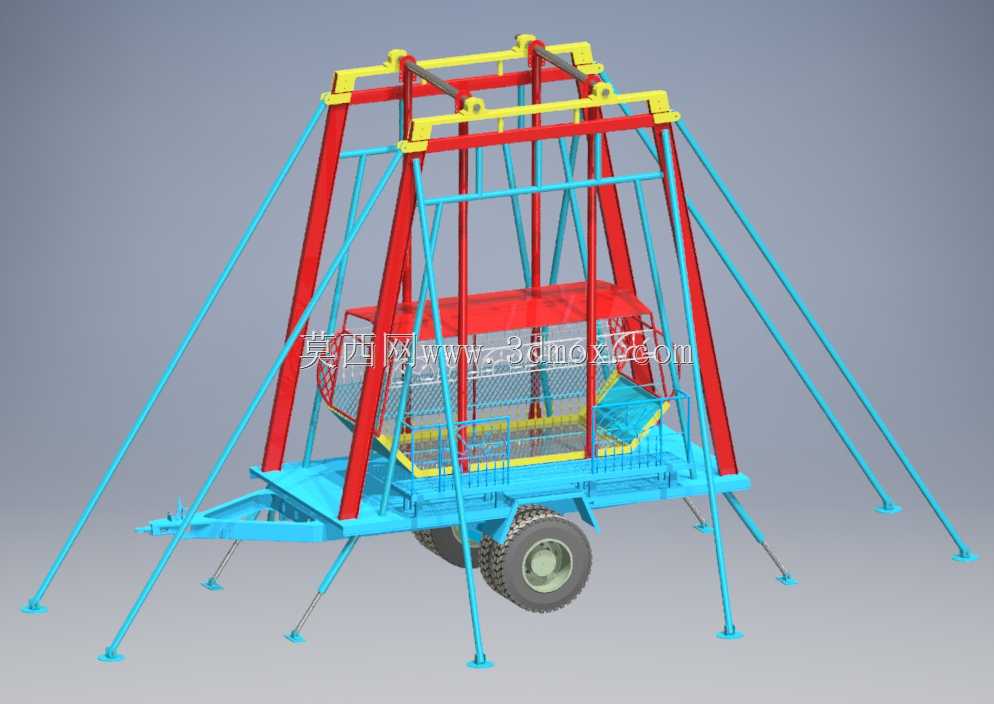

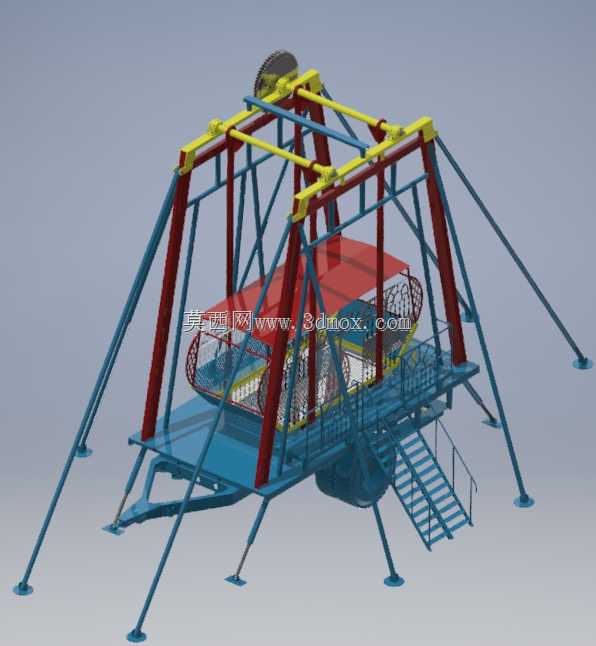

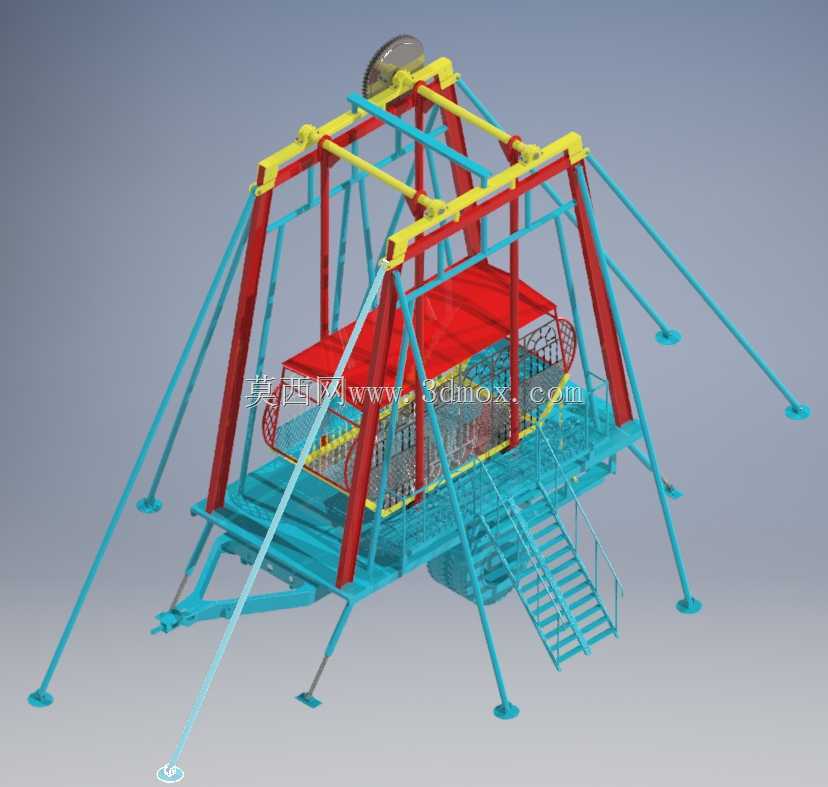

　　从结构设计逻辑来看，主体承载框架采用三角桁架式钢管焊接结构，主立柱选用厚壁无缝钢管作为核心承载件，斜向支撑钢管从底盘主梁位置延伸至顶部摆臂悬挂横梁，形成多组稳定的三角受力单元，即使在摆锤满载摆动到最大角度时，整体框架的侧向形变量也能控制在安全阈值内，不会出现明显的晃动异响。顶部的摆臂悬挂座采用双轴承座对称布置，摆臂的摆动轨迹经过反复校核，摆动过程中座舱与四周支撑立柱的安全间隙预留充足，避免运行过程中出现结构干涉。四周的可调节支腿采用螺纹伸缩加底部支撑盘的结构，安装时可根据场地的地面平整度单独调节每个支腿的伸出长度，即使在略有坡度的硬化地面上，也能将设备整体调至水平状态，支腿底部的支撑盘增大了与地面的接触面积，降低了设备运行时对地面的压强，无需额外浇筑混凝土基础即可满足承载要求。

　　座舱部分采用框架式围栏结构，底部为花纹钢板防滑底板，四周设置双道安全护栏与防护网，既保证乘坐人员的视野通透，又能避免运行过程中人员肢体伸出舱外的安全隐患，座舱顶部设置遮阳挡雨棚，可在轻度日晒或小雨天气下正常运营。底盘部分除了承载行走轮胎与牵引结构外，还预留了动力单元与控制单元的安装位置，所有电气线路的走线槽都沿钢架内侧布置，避免转场或运行过程中线路被剐蹭破损。

　　从安装边界来看，设备展开后整体占地为正方形区域，四周需预留不小于两米的安全隔离距离，运行时摆锤的最大摆动高度不会超出顶部框架的设计高度，对场地的上空净空要求较低，普通户外场地的净空条件即可满足安装要求。设备的所有连接节点都采用可拆卸的高强度螺栓连接，易损件如轴承、销轴等都选用通用标准件，后期维护更换无需定制特殊配件，降低运营方的维护成本。在设计过程中，所有受力部件都经过载荷校核，满载工况下的安全系数符合游艺设备的相关安全规范，钢架表面采用户外粉末喷涂工艺，色彩区分清晰，红色主立柱、蓝色底盘与支撑、黄色顶部框架的配色既符合游乐设施的视觉辨识度要求，也能在户外环境下长期使用不易褪色掉漆。
