回转式商用杯具清洗滚筒结构设计

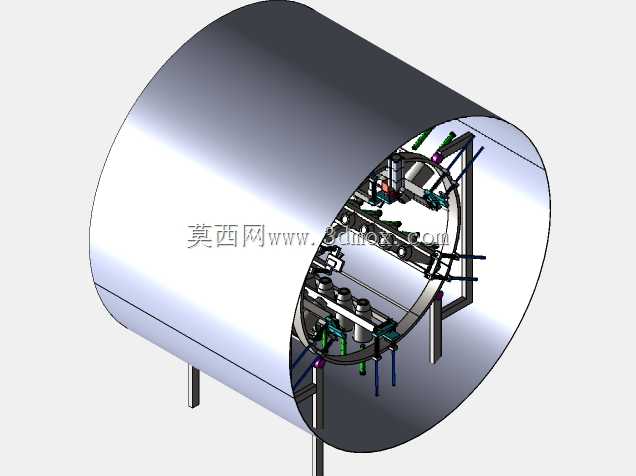

　　该结构针对餐饮门店后场、酒店洗消间、集中式餐具配送中心的杯具批量清洗场景设计，区别于传统平铺式传送带洗杯设备，采用卧式回转滚筒作为核心承载架构，可在有限占地空间内实现杯具的多工位循环流转，适配玻璃杯、陶瓷杯、硬质塑料杯等常见餐饮杯型的连续化清洗作业，解决传统单通道洗杯设备单位面积处理量不足、杯具内壁冲洗覆盖不全的痛点。整体架构以卧式圆柱透明外罩作为防护边界，外罩既可以阻挡清洗过程中水花飞溅，也能让运维人员直观观察内部工位的运行状态，外罩内部设置双层环形回转框架，框架通过圆周方向均匀分布的支撑辐条与中心回转支撑结构连接，底部采用方管焊接式四脚机架作为承载基础，机架支脚设置可调式脚垫，可适配洗消间不平整地面的安装调平需求，

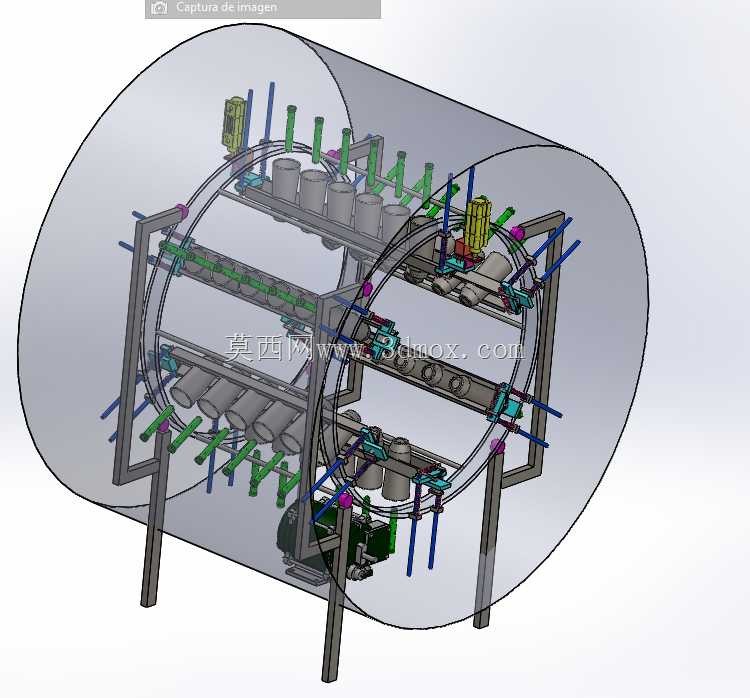

　　安装时需预留设备前后侧各0.8米的运维操作空间，设备整体宽度控制在1.8米以内，可适配多数商用厨房的标准通道宽度。回转框架上沿圆周方向均匀排布多组杯具夹持工位，每个工位配置弹性夹爪结构，可适配口径60mm到120mm、高度80mm到200mm的常规餐饮杯具，夹爪采用弹性压紧结构，避免硬质夹持对杯壁造成刮蹭损伤，工位随回转框架做低速圆周转动，依次经过上料、预冲洗、清洗剂喷淋、清水漂洗、风刀切水、下料六个作业区域，相比直线式排布的清洗线，回转式结构将所有工序集成在圆柱腔体内部，大幅缩减设备的横向占地长度。水路系统沿回转框架的中心轴区域布设，分为清洗剂管路、清水管路、压缩空气管路三个独立支路，每个支路对应工位设置定向喷嘴，

　　喷嘴角度针对杯具内壁、杯口、杯底的不同结构做了针对性调整，其中内壁冲洗喷嘴采用斜向插入式设计，可在杯具经过冲洗工位时伸入杯体内部，避免水流仅冲刷杯外壁导致的内壁残留问题，风刀工位采用窄缝式吹气嘴，可沿杯壁自上而下吹走残留水渍，减少后续烘干工序的能耗。驱动系统设置在机架底部的防护舱内，采用减速电机配合摩擦轮驱动的方式带动回转框架转动，相比齿轮啮合驱动，摩擦轮驱动的运行噪音更低，且遇到杯具卡滞时可产生打滑过载保护，避免硬传动导致的夹爪或杯具损坏，设备的转速可根据不同杯型的清洗需求做调整，针对重油污的杯具可降低转速延长每个工位的停留时间，针对轻度污渍的杯具可提高转速提升单位时间处理量。设计过程中充分考虑洗消环境的耐腐蚀需求，所有与水、

　　清洗剂接触的结构件均采用304不锈钢或食品级塑料材质，机架焊接处做打磨钝化处理，避免长期处于潮湿环境下产生锈蚀，外罩采用透明食品级PC材质，抗冲击性强且不易附着水渍，日常运维仅需擦拭外罩内壁即可保持观察视野清晰。夹持工位的间距经过反复校核，保证相邻工位的杯具在回转过程中不会发生碰撞，同时最大化利用滚筒内部的空间，提升单批次的杯具装载量，每个夹爪的夹持力经过参数调试，既可以保证回转过程中杯具不会脱落，也能方便上下料工位的操作人员快速取放杯具，降低操作劳动强度。设备的进水口、排水口均设置在机架底部侧方，可直接对接洗消间的标准给排水管路，压缩空气接口预留快插接头，可直接对接门店现有压缩空气气源，无需额外配置复杂的附属设施，整体安装流程简单，仅需完成地脚调平、管路对接即可投入使用，适合各类中小型餐饮门店、酒店后场的洗消区域改造升级使用，也可作为大型餐具清洗流水线的杯具专用清洗模块嵌入现有产线，适配不同规模的洗消作业需求。
