符合双标准的悬挂式通道脚手架框架结构

　　在高空施工作业场景里，尤其是建筑外立面检修、工业厂区管廊架设、大型设备外围维护这类需要临时通行与作业承载的工况下，悬挂式通道的框架结构直接决定了作业安全冗余与现场搭建效率。这套框架结构的设计首先锚定了两类主流安全规范的硬性要求，分别对应欧标悬挂式通道的抗冲击、静载冗余指标，以及美标装配式脚手板与平台的连接可靠性、边缘防护强度要求，从根源上规避了不同区域项目适配时的结构整改成本。

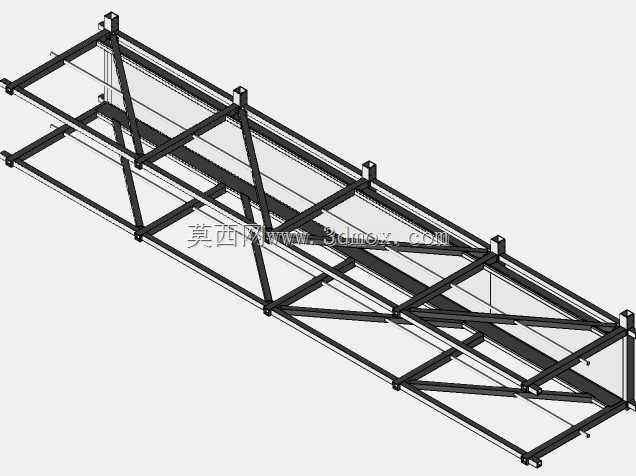

　　从实际使用逻辑出发，这类框架并非独立承载单元，而是作为悬挂通道的主受力骨架，上方铺设脚手板后形成连续通行路径，侧边可直接外挂防护网与挡脚板，无需额外焊接附加支座。整个框架采用模块化分段设计，单段框架的长度适配常规建筑柱距与设备巡检通道的通行宽度，横向主肢采用矩形截面型钢，相比同截面积的圆管拥有更好的抗扭性能，在悬挂点受力不均时不会出现整体侧向扭转。斜撑的布置并非均匀排布，而是针对悬挂吊点的受力传导路径做了优化：每处吊点下方都设置了双向斜撑，将吊点的集中荷载快速拆分传导至上下弦杆的整段截面，避免局部应力集中导致的杆件变形，跨中区域的斜撑则采用交叉布置，抵消人员行走、工具搬运时产生的动载交变应力，减少长期使用后的结构疲劳。

　　设计过程中首先明确了安装边界条件：框架的上弦杆预留了标准吊耳连接位，吊耳的孔位间距适配市面主流的悬挂扣件、穿墙螺栓固定座的安装尺寸，现场搭建时不需要在杆件上现场钻孔，直接通过标准紧固件即可完成吊点固定，单段框架的重量控制在两人协同可搬运的范围内，不需要借助大型吊装设备就能完成高空拼接。框架的上下弦杆都设置了统一的快速连接接头，相邻两段框架对接时，接头的定位销可以直接穿入对应孔位，配合侧向的锁止销就能完成段间固定，连接完成后的整体平面度误差控制在毫米级，不会出现脚手板铺设后高低差过大的问题，避免人员通行时被绊倒。

　　从结构细节来看，所有杆件的连接节点都采用了相贯线切割配合满焊处理，相比连接板拼接的方式减少了突出的连接附件，既降低了框架整体的风阻，在户外高空使用时减少风载对悬挂结构的牵拉影响，也避免了突出构件刮蹭作业人员的衣物、工具。框架的下弦杆预留了脚手板的固定卡槽，脚手板铺设后可以通过卡槽内的弹性卡扣直接锁止，不需要额外绑扎铁丝，在大风工况下也不会出现脚手板移位、滑脱的问题。考虑到现场存储与运输的需求，框架的堆叠限位结构直接集成在杆件端部，多层堆叠时不会出现滑移，运输过程中不需要额外制作运输架，降低了周转过程中的物流成本。

　　针对不同工况的适配性，这套框架的横向宽度预留了调节余量，在狭窄的设备间隙作业时，可以拆除侧边的拓展杆件，将通道宽度收窄以适配受限空间，在需要临时堆放工具、物料的作业段，可以加装侧向拓展托架，托架的受力直接传导至主框架的斜撑节点，不会额外增加弦杆的局部荷载。整个结构的防腐处理采用了整体热浸锌工艺，所有焊缝位置都做了锌层修复，在户外潮湿、有轻度腐蚀的工业环境下也能保证长期的结构强度，不会因为杆件锈蚀导致承载能力下降。在受力验算环节，除了满足规范要求的均布荷载、集中荷载测试外，还额外模拟了单吊点失效的极端工况，此时相邻吊点的支撑结构与斜撑体系可以将荷载重新分配，保证框架不会出现瞬间垮塌，给现场作业人员留出足够的应急撤离时间。
