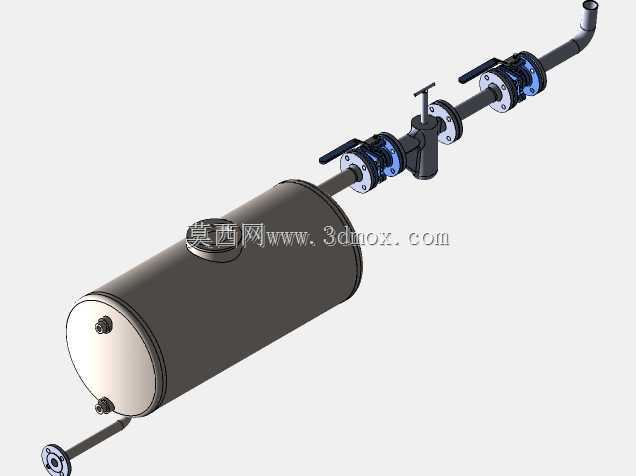

带配套管道法兰的卧式缓冲罐体结构

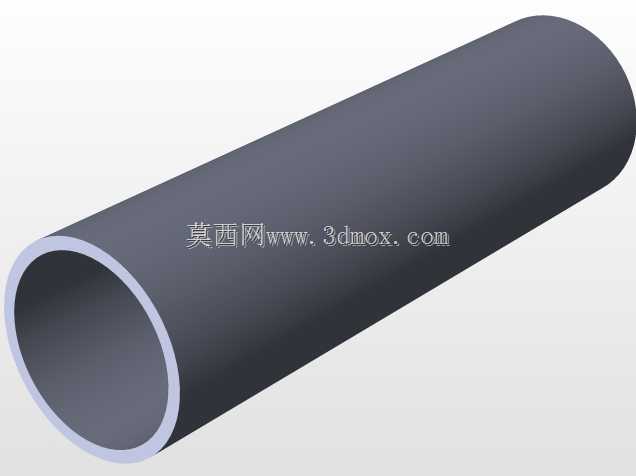

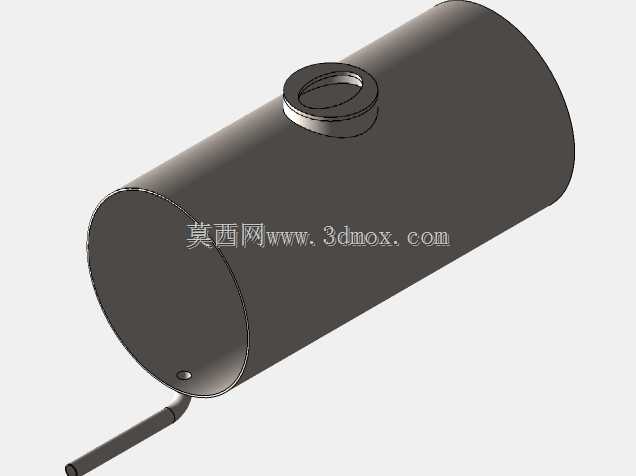

　　在流体输送、过程控制类管路系统中，这类带配套管道与法兰的缓冲罐体，常被布置在泵组出口、压力敏感元件前端、多支路管路汇流节点位置，核心作用是平抑管路内的流体压力脉动，削弱水锤效应带来的瞬时冲击，避免压力骤变损坏后端的精密仪表、阀门或者泵体密封结构。从结构设计逻辑来看，罐体采用卧式圆柱筒体搭配两端椭圆封头的构型，相比立式罐体，卧式布置的重心更低，对安装支架的承重抗振要求更友好，适合在空间高度受限的车间管廊、设备撬装块内集成布置。筒体上预留的多个接口，分别对应进出料管路、排污口、测压接口，其中进出管路采用同轴水平布置的方式，能让流体进入罐体后自然形成扩容减速的流道，流体从管径较小的连接管道进入大容积筒体时，流速快速降低，裹挟的气泡、

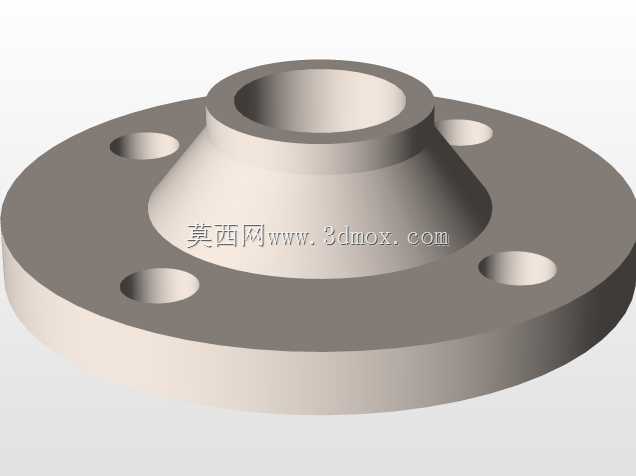

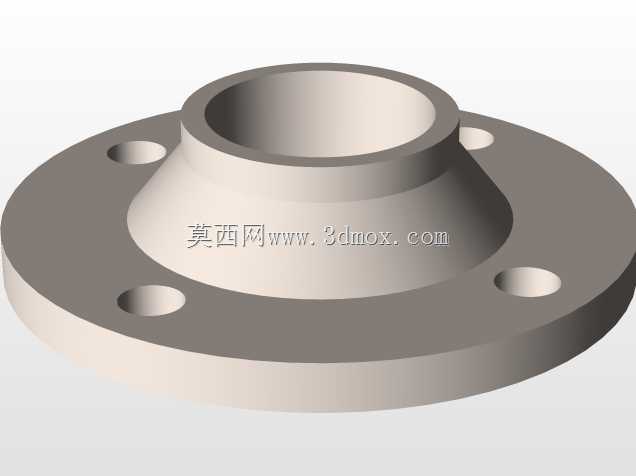

　　微小杂质可在筒体内初步沉降分离，避免气蚀、杂质冲刷损伤下游的阀件与仪表。配套的管路组件上集成了手动截止阀、法兰式连接结构，所有法兰的密封面、螺栓孔位都按照通用管路标准做了匹配设计，安装时不需要额外做转接件加工，可直接和同压力等级的现场管路对接。设计时对安装边界做了充分考量，罐体的支脚位置、管路延伸长度、阀门操作手柄的转动空间都预留了足够的操作余量，日常维护时不需要拆解周边管路就能完成阀门启闭操作、排污口清理作业。筒体的壁厚取值按照常规低压流体输送工况做了冗余设计，能承受管路系统常见的瞬时压力波动，封头与筒体的连接采用环向满焊结构，焊接位置做了圆滑过渡处理，减少应力集中点，避免长期受压力脉动影响出现焊缝疲劳开裂。

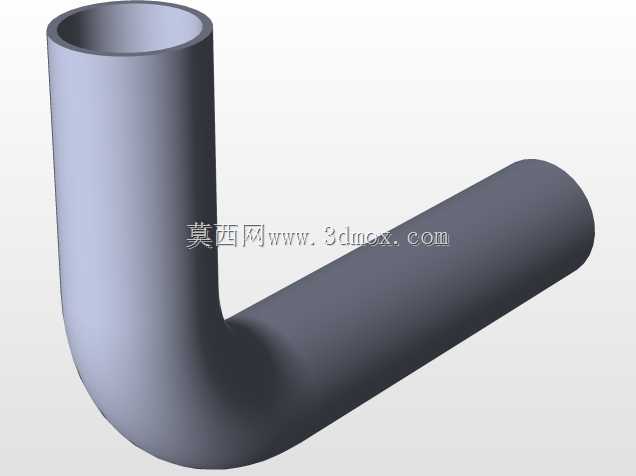

　　配套管路上的阀门采用法兰对接方式，和罐体接口的法兰规格完全统一，螺栓孔跨中布置，安装时可快速对齐，密封垫片选用常规耐油橡胶或者金属缠绕垫片即可满足密封要求，不需要定制特殊规格密封件。罐体顶部预留的小口径接口，可根据实际使用需求加装压力表、安全阀或者排气阀，不需要在现场额外开孔焊接，降低现场施工的改造工作量。从流场设计角度，进出管路的插入深度做了优化，进料管延伸至筒体近封头位置，出料管入口设置在筒体轴线高度位置，避免进料时流体直接冲击出料口造成流态紊乱，也能减少罐体底部沉积的杂质被直接带入下游管路。这类缓冲结构在小型供水系统、液压泵站、化工药剂输送管路、压缩空气分支管路中都有广泛应用，建模时所有配合面都按照实际装配公差做了间隙预留，法兰连接位置的螺栓、螺母都做了完整建模，可直接用于管路装配干涉检查、撬装块布局模拟，也能作为同类罐体设计的参考构型，帮助设计人员快速校核安装空间、管路走向是否合理，减少现场安装时出现的管路碰撞、操作空间不足等问题。
