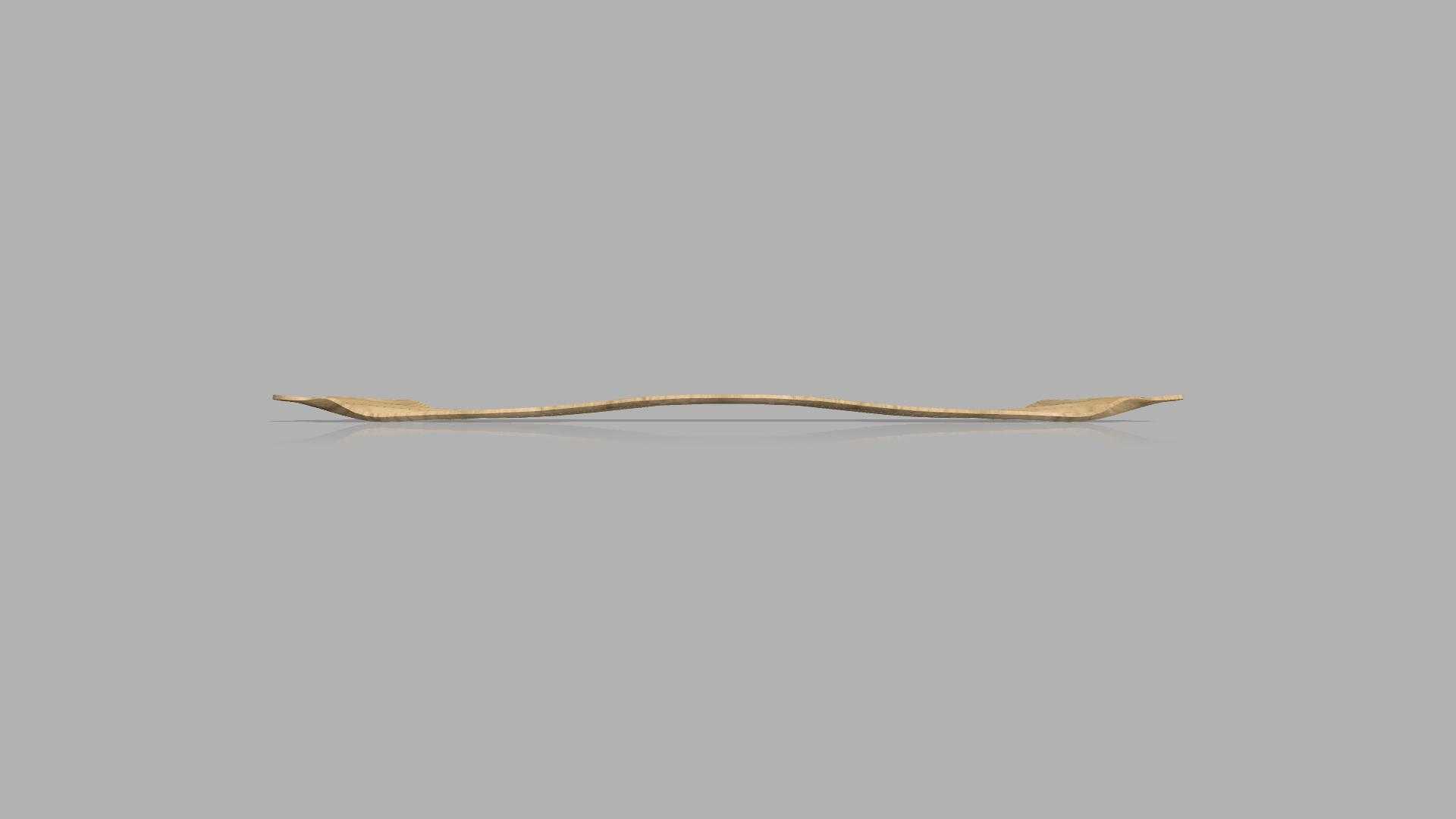

双翘滑雪板曲面结构三维数模设计

　　做户外冰雪运动装备的结构设计时，滑雪板的曲面曲率是直接影响滑行体验的核心参数，这套双翘造型的滑雪板数模，在板头板尾的起翘角度上做了连续过渡的曲率处理，避免了硬折角带来的滑行卡顿问题。从实际雪场使用场景来看，这类板型适配初级到中级雪道的通用滑行需求，不管是平地推进还是小幅度转弯，板头的起翘弧度都能减少卡雪概率，板尾的对称翘度也能支持倒滑动作的完成，适配自由式滑雪入门阶段的动作练习需求。

　　设计过程中先确定了板身的核心承载区间，也就是滑雪者脚位固定的中段区域，这段的曲面做了微弧下沉处理，贴合滑行时的受力形变趋势，当滑雪者重心下压时，板身中段的微弧结构能均匀分散载荷，避免局部应力集中导致的板身变形。板身整体的长宽厚参数经过多轮调整，1.8m的长度适配大多数成年滑雪者的身高区间，0.4m的板身宽度能在粉雪滑行时提供足够的浮力，0.008m的板身厚度兼顾了结构强度与轻量化需求，不会因为过厚导致板身重量过大增加滑行负担，也不会因为过薄导致板身刚性不足出现发力泄力的问题。

　　从安装边界来看，板身中段预留了固定器安装的平面区域，这个区域的曲面做了压平处理，保证固定器安装时的贴合度，不会因为曲面弧度导致固定器安装出现倾斜，影响滑雪者的站姿角度。板头与板尾的边缘做了圆弧过渡处理，避免尖锐边角在碰撞时出现应力开裂，同时也能减少滑行时的风阻。整个板身的曲面是连续G2连续的曲面，没有碎面与尖角，不管是后续做数控加工开模，还是做渲染仿真都能直接使用，不需要再做曲面修补。

　　实际工程验证阶段，这类板型的曲率分布需要匹配雪面的接触压强，板头位置的曲率半径从最前端到中段逐渐增大，让板头在切入雪面时能顺滑过渡，不会出现突然扎雪的情况；板尾的曲率和板头做对称处理，保证正滑和倒滑时的受力反馈一致。板身的侧面轮廓做了收腰设计，也就是中段宽度略小于头尾宽度，这个设计能让转弯时的板刃切雪更顺畅，减少转弯半径，提升滑行的灵活度。很多新手设计师做滑雪板建模时容易忽略板身的形变预留，这套数模在中段区域做了0.5度的预拱设计，当滑雪者站立在板上时，板身受压变平，刚好和雪面完全贴合，保证整个板刃都能接触雪面，提升抓雪能力，不会出现只有头尾接触雪面导致的打滑问题。

　　从材料适配角度来看，这个板身的壁厚均匀，适合用层压工艺加工，木芯加玻纤的层压结构能匹配这个壁厚的强度需求，不需要额外做局部加厚或者减胶处理，后续做模具设计时可以直接提取曲面作为模腔曲面，减少二次设计的工作量。板身边缘的钢边安装槽也在数模里做了预留，槽深和槽宽匹配通用滑雪板钢边的尺寸，安装时不需要额外修磨，能直接压合固定。
