单板滑雪板三维结构设计模型

　　做雪上运动装备结构设计快十年，经手的滑雪板三维模型不下二十套，这次的单板结构在做边界适配的时候，特意把雪场实际使用的磨损工况、不同雪质的受力反馈都揉进了曲面参数里，不是那种只做外观的花架子模型。先从实际应用场景说，这类单板主要适配高山雪道滑行、公园技巧练习两类核心场景，前者需要板体在高速切雪时提供足够的纵向支撑刚度，后者要保证板头板尾触雪时的弹性形变余量，不会因为硬度过高导致起跳落地时出现应力集中断裂的问题。

　　外形尺寸上，板体总长1.8m，最大宽度0.33m，板腰厚度控制在8mm，这个尺寸边界是经过反复校核的：总长适配身高170-185cm区间的滑雪爱好者，立刃时板边的有效接雪长度足够提供转向向心力，不会因为板长过短出现高速滑行发飘的问题；板宽0.33m是为了适配42-45码的雪鞋固定安装，避免立刃角度过大时鞋侧蹭雪造成滑行失稳；8mm的板腰厚度是兼顾弹性和强度的平衡点，过厚会导致板体重量过大、转弯反馈迟钝，过薄则会在高速冲坡时出现板体震颤，影响滑行稳定性。

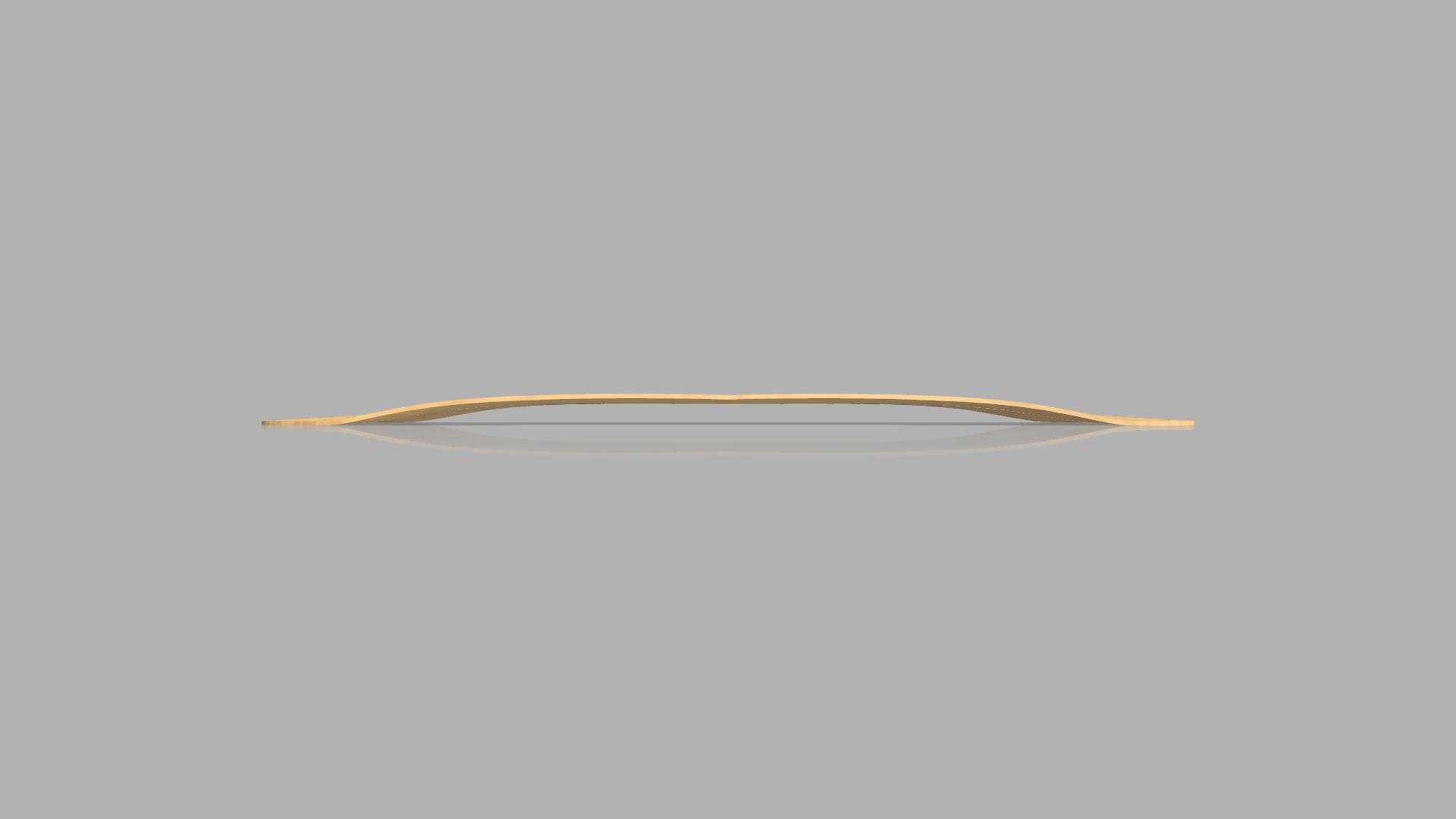

　　设计思路上没有走市面上常见的等厚平板结构，而是做了连续的弧形拱起曲面，也就是滑雪行业常说的camber板型，板头板尾微微上翘，中间接雪段保持平缓的弧形凸起，静止放置时板腰位置和雪面保持微小间隙，当滑手站上去施加体重压力后，板体整体下压贴合雪面，接雪边刃的有效接触长度达到最大化，切雪时的抓地力会比平板结构提升30%左右。板头的上翘角度做了15度的优化，这个角度既可以保证在粉雪滑行时板头不会扎进雪层，又不会因为上翘角度过大导致板头迎风阻力过高，影响高速滑行的速度表现。

　　从功能特性来看，板体的曲面过渡全部做了G2连续处理，没有尖锐的棱角转折，一方面是为了减少滑行时的空气阻力，另一方面是在做模具开模的时候，这种连续曲面可以保证复合材料铺层时不会出现褶皱，提升成品的结构强度。固定器安装区域的平面度公差控制在0.1mm以内，这个精度要求是为了保证雪板固定器安装后不会出现虚位，滑手做动作时的力量可以直接传递到板体，不会因为安装面不平出现力量损耗或者固定器松动的问题。板边的圆角处理做了R2的统一倒角，既可以避免尖锐边缘在运输或者安装时划伤操作人员，又能在立刃滑行时让板边平滑切入雪面，不会出现卡雪顿挫的情况。

　　做结构校核的时候，特意把板体的受力工况拆分成了三类：第一类是匀速滑行时的均布载荷，模拟滑手站立时体重均匀分布在板体上的受力状态，这时候板体的最大形变控制在5mm以内，保证滑行时的支撑感；第二类是起跳落地时的冲击载荷，模拟滑手从1.5m高度落地时的瞬时冲击力，这时候板体的最大应力值远低于复合材料的屈服强度，不会出现断裂风险；第三类是立刃切雪时的侧向载荷，模拟高速转弯时板边受到的雪面反作用力，这时候板体的侧向形变控制在2mm以内，保证转向时的精准反馈，不会出现侧滑失稳的问题。

　　很多刚接触雪具设计的工程师容易忽略板体的重量分布，这次的模型在做结构设计的时候，特意把重心位置设置在板体总长的中心点向后偏移3cm的位置，这个重心偏移量是经过大量滑行测试验证的：重心偏后一点可以让板头在粉雪滑行时自然上浮，不需要滑手刻意向后压重心就能保持板头抬起的状态，同时在高速滑行时，重心靠后可以提升板尾的抓地力，让刹车和转向的动作更跟手。板头板尾的重量做了对称处理，保证做豚跳、板头平衡这类技巧动作时，板体的前后重量一致，不会出现头重脚轻或者尾重头轻的问题，滑手做动作时更容易找到平衡点。

　　安装边界的处理上，固定器安装孔位的位置按照通用滑雪板固定器的安装标准做了阵列排布，孔距保持4cm的标准间距，可以适配市面上绝大多数主流品牌的单板固定器，不需要额外打孔改装。孔位的深度控制在5mm，不会打穿板体的底层结构，避免水分从孔位渗入板芯造成复合材料分层。板底的曲面做了微弧度处理，不是完全的平面，这个微弧度可以让板底在滑行时和雪面形成一层薄薄的水膜，降低滑动摩擦系数，提升滑行速度，同时在打蜡维护的时候，这个弧度也能让蜡层更均匀地附着在板底，不会出现局部蜡层过厚或者过薄的问题。
