波浪形长板滑雪板曲面结构设计

　　做雪上运动器材结构设计快十年，经手的板类三维模型少说也有上百套，这次做的波浪形长板滑雪板，和常规平板雪板的设计逻辑完全不一样，最开始拿到需求的时候，第一反应是要先捋清楚实际滑行场景里的受力边界，毕竟雪板不是摆着看的展品，每一处曲面弧度都要对应实际滑行时的受力反馈。

　　先从安装边界和外形尺寸说起，这套板体的长宽高参数是1.8m0.4m0.008m，厚度控制在8mm，是反复核算过芯材强度和整体重量平衡后的结果——太厚会增加板体自重，滑行时滑手操控的负担会明显上升，太薄则会在高速切刃、遇到硬雪面颠簸时出现结构形变过量的问题，直接影响滑行稳定性甚至带来安全隐患。宽度设为0.4m，是兼顾了粉雪浮力和道内滑行灵活性的取值，宽板在深粉雪区域不会轻易扎进雪层，能提供足够的上浮力，同时这个宽度也不会因为过宽导致换刃时板边切换的迟滞感太强，适配从初级道到野雪区域的多数滑行场景。长度选1.8m，是针对进阶滑手的滑行习惯设定的，更长的板体能在高速滑行时提供更好的直线稳定性，配合波浪形的曲面结构，又不会像同长度平板那样转弯半径过大、操控笨重。

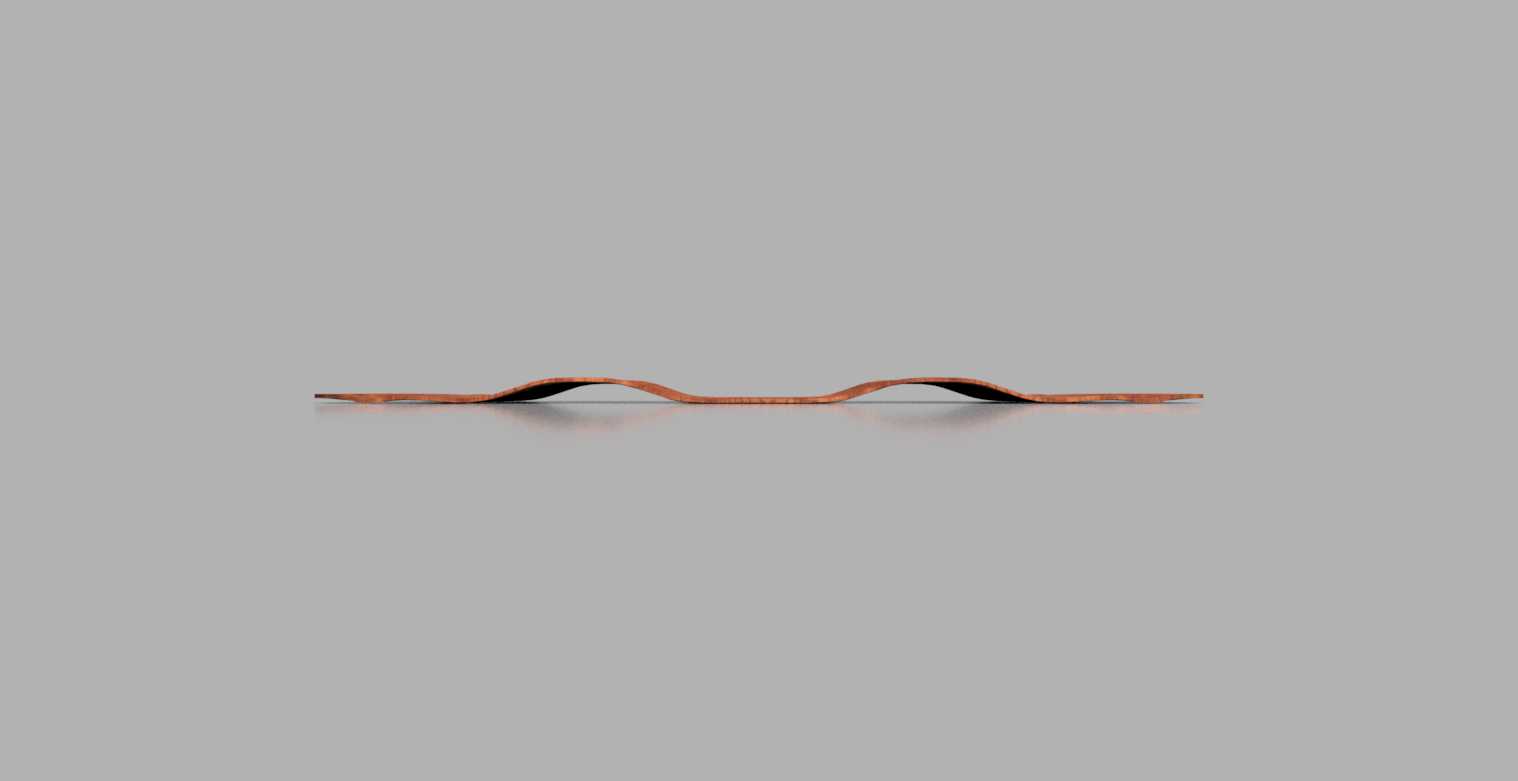

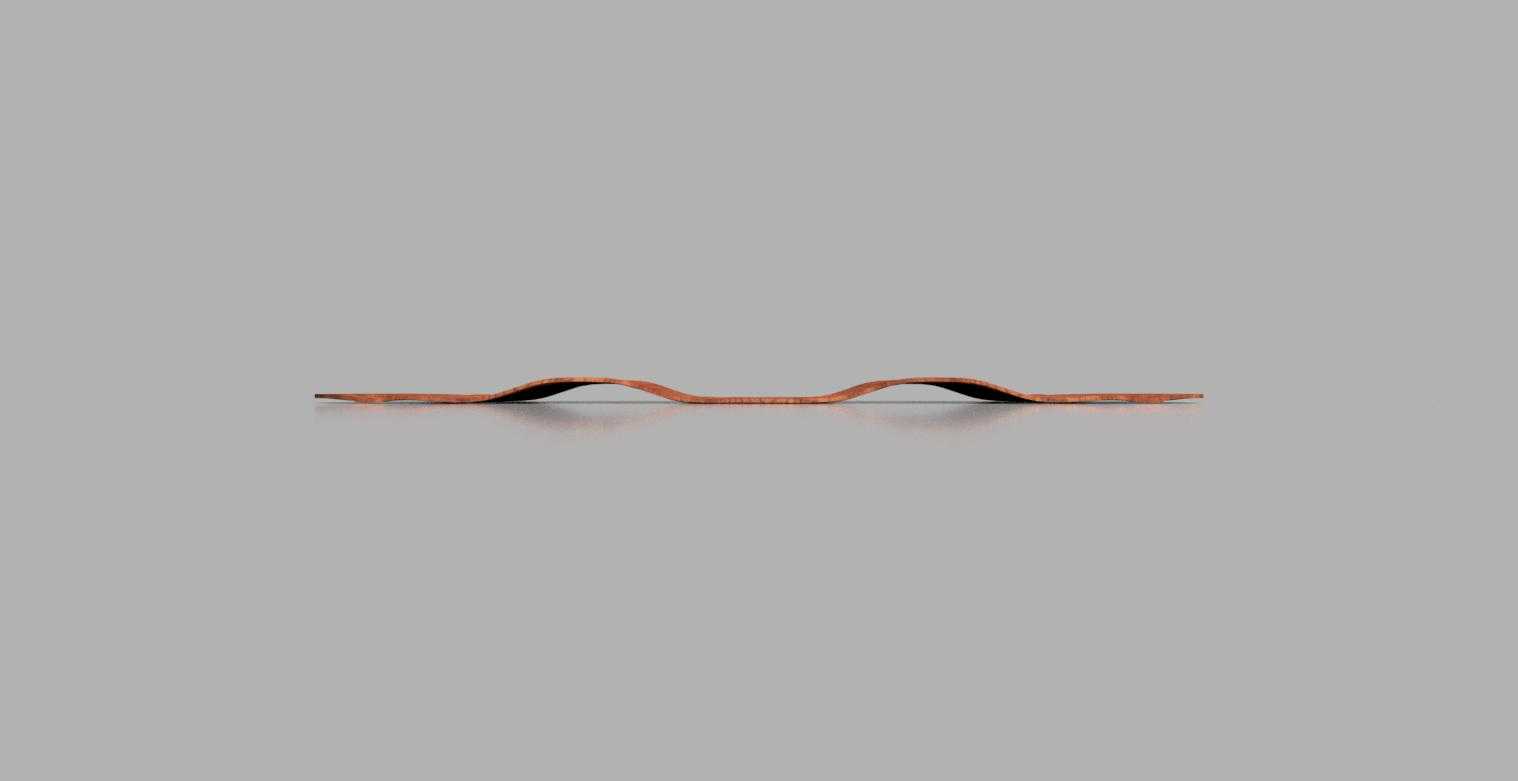

　　再说到外形的波浪结构设计，这部分是整个板体的核心，不是为了做造型噱头随便凹的弧度。常规平板雪板在滑行时，板底和雪面的接触是连续的整面接触，在软雪上摩擦力大、滑行阻力高，在硬雪或者冰面遇到颠簸时，震动会直接通过整面接触的板体传递到固定器、再到滑手的脚和腿部，长时间滑行很容易产生疲劳。这次做的双波峰波浪结构，把板底和雪面的接触区域拆分成了几段：板头、两个波谷接触区、板尾，波峰位置是微微抬离雪面的，这样一来，滑行时的接触面积比同尺寸平板小了近三成，软雪滑行时的阻力明显降低，滑起来的流畅感会好很多；遇到雪面的小凸起或者冰碴颠簸时，波浪形的板体本身就具备类似板簧的形变缓冲能力，震动会在波峰波谷的结构传递中被抵消一部分，不用完全依赖固定器的减震垫来吸震，滑手的腿部负荷能降不少。

　　设计过程中最先卡壳的是曲面的顺滑度问题，最开始拉的曲面在波峰和板体平直段的衔接位置有曲率突变，做结构仿真的时候发现，这个突变位置在滑手做豚跳、落地冲击的工况下，应力集中系数比其他区域高了2.7倍，长期使用很容易在这个位置出现层间开裂。后来调整了三次曲率控制线，把衔接段的过渡曲率做了渐变处理，从平直段的零曲率慢慢过渡到波峰的最大曲率，再顺着过渡到波谷，整个曲面的G2连续性做满，再跑仿真的时候，应力集中的问题直接解决了，最大应力值降到了芯材许用应力的40%以内，哪怕是1.5米高度的落地冲击，结构安全余量也足够。

　　还要考虑固定器的安装位置，这套板的固定器安装孔位是设在两个波峰之间的平直区域的，不能设在波峰或者波谷的位置——如果装在波峰，滑手站立时的重心会偏高，滑行时的稳定性会打折扣，而且波峰位置的板体形变量最大，固定器锁在这个位置，长期受力会让安装孔位出现松动；装在波谷的话，波谷位置是主要的雪面接触区，固定器的安装螺丝会凸出来一点，刮到雪面就会增加阻力，还会影响板底的平整度。设在两个波峰之间的区域，刚好是滑脚站位的自然间距位置，重心落在板体的几何中心附近，不管是正向站位还是反向站位滑行，重心的前后分配都能保持在合理区间，不会出现头重脚轻或者板尾拖雪的问题。

　　从实际应用场景来说，这款板的定位是全地域进阶滑行板，既可以在压雪道上做刻滑动作，波浪形的板边在切刃时，接触雪面的板边段是分段的，咬雪的力度比平板更均匀，不会因为雪面有小冰壳就出现侧滑；到了野雪区域，波浪形的板底在粉雪里滑行时，会形成类似气垫的导流效果，雪流顺着波谷的导向从板侧流走，不会在板底堆雪造成滞涩；哪怕是在公园道具上做碾磨动作，分段接触的板底和道具的接触压力更均匀，不会像平板那样因为接触面太大出现卡滞，动作的流畅度更好。

　　建模的时候特意把板体的边缘做了2mm的圆角过渡，不是为了好看，是因为板体边缘如果是直角的话，层压的时候边缘的玻纤层很容易出现毛刺，后期修边的工作量很大，而且滑行时如果板边碰到雪道上的硬杂物，直角边很容易出现崩口，小圆角过渡之后，边缘的结构强度提升了，后期生产的良率也能上去。板底的曲面精度控制在0.1mm以内，毕竟雪板的板底是要贴烧结底材的，曲面如果有公差，底材粘贴的时候就会出现空鼓，滑行时的摩擦力会变大，还容易在低温环境下出现底材脱落的问题。

　　之前做平板雪板的时候，经常会遇到滑手反馈高速滑行时板体出现震颤的问题，这次的波浪结构相当于在板体上增加了两道加强筋的作用，8mm的厚度配合波浪形的截面，板体的整体抗弯刚度比同厚度的平板高了近40%，不用额外增加芯材的密度或者加铺碳纤维层，就能达到很好的抗弯效果，重量还能控制在合理范围，滑手做动作的时候不会觉得板沉。

　　还有板头和板尾的翘度设计，是顺着波浪曲面自然延伸的，板头翘度设为35mm，板尾翘度设为28mm，板头翘度更高是为了在粉雪滑行时更容易把板头拉起来，不会扎进雪堆里，板尾翘度稍低是为了在滑行时板尾的跟进更稳，做板尾平衡动作的时候更容易找到重心点。翘度的过渡也是和整个波浪曲面连在一起的，没有单独做拼接曲面，保证整个板体的形变是连续均匀的，不会在板头板尾和主体的衔接位置出现应力断点。

　　做结构校核的时候，一共跑了七种工况：直线高速滑行、最大角度切刃、豚跳落地、野雪冲击、道具碾磨、反向滑行、侧方撞击，每一种工况下的形变量和应力值都卡到了材料的安全区间内，尤其是侧方撞击的工况，模拟了滑手失控撞到雪道边防护网的情况，板体的最大形变位置在波峰处，形变量在弹性形变范围内，不会出现永久弯折，撞击之后能恢复原状。

　　其实做雪板这类运动器材的三维结构，和做工业零部件的逻辑是相通的，所有的造型设计都要服务于实际使用功能，不能为了追求视觉上的独特性牺牲结构性能和使用体验，每一个弧度、每一个尺寸的取值，背后都是实际滑行场景里的受力、操控、安全等多维度的平衡，这套波浪形滑雪板的模型，从曲面搭建到结构校核，前前后后调整了近二十个版本，就是为了让每一处结构都能在实际滑行中发挥对应的作用，而不是做个看起来特别的空壳模型。
