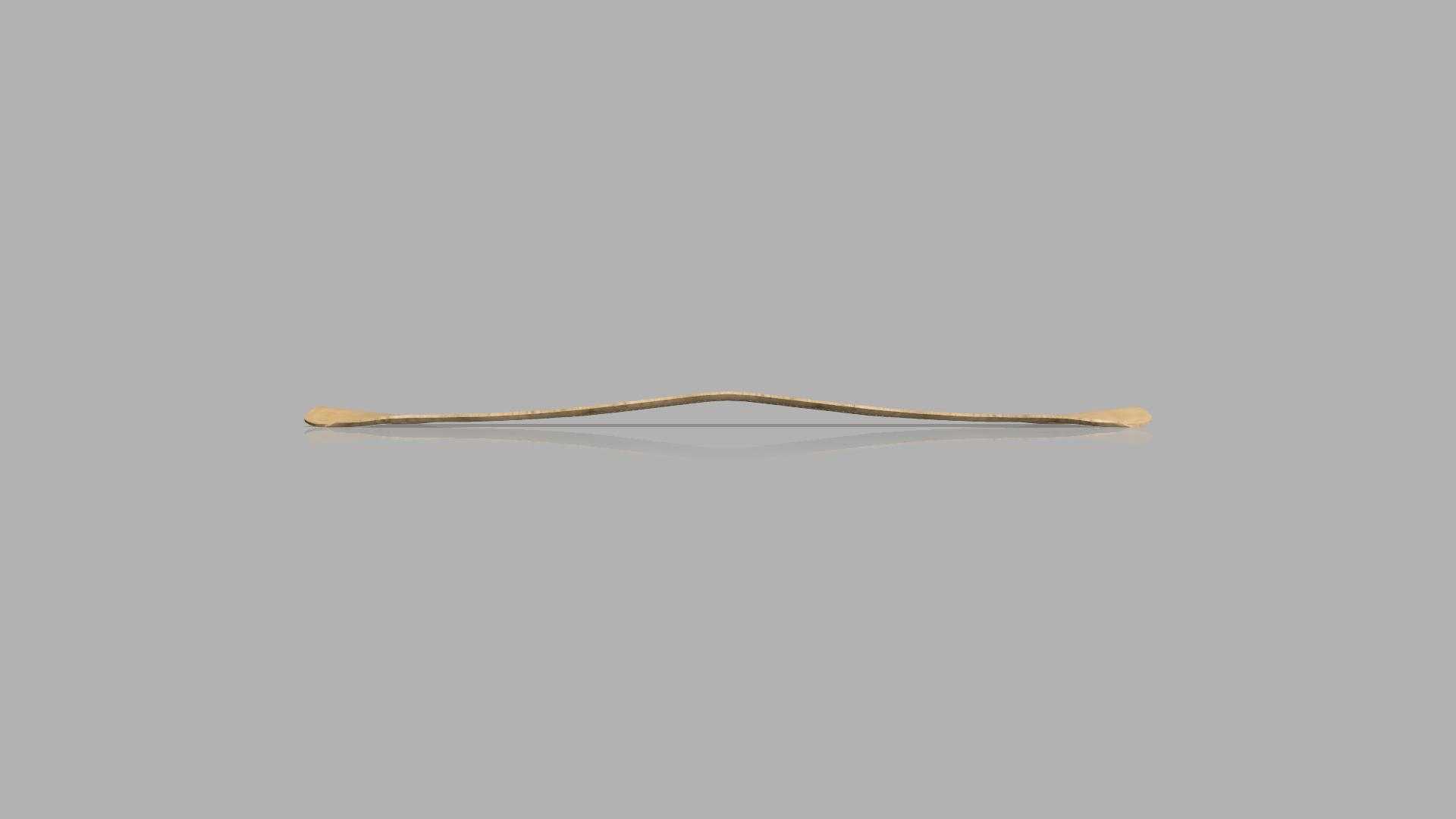

双翘式滑雪板结构三维设计作品

　　在雪上运动装备的结构设计领域，滑雪板的曲面造型与力学性能匹配一直是结构工程师需要重点打磨的内容，不同于常规工业零部件的规则几何形态，滑雪板的整体轮廓需要同时兼顾滑行过程中的受力传导、雪面接触反馈以及使用者的操控适配性。从实际雪场使用场景来看，这类双翘构型的滑雪板适配全地形雪道使用，不管是压雪机整理过的平整机压雪道，还是表层带有薄浮雪的野雪区域，板体的弧形翘头都能有效减少板头扎入雪层的概率，在滑行过程中遇到雪面起伏时，翘曲的板端可以顺滑碾过凸起雪块，避免卡雪导致的滑行失控。

　　从功能特性层面拆解，板体中部的微拱结构是核心受力承载区，当使用者站立在板体上时，中部拱型结构会产生微量弹性形变，将使用者的体重均匀分散到整个板体与雪面的接触区域，既可以保证滑行时板刃对雪面的刻划抓附力，也能在高速滑行遇到雪面颠簸时，通过板体自身的弹性形变吸收部分冲击，降低震动传递到使用者腿部的幅度。板体两端的对称翘曲设计，除了适配正向滑行的板头导雪需求，也能满足反向滑行、平花动作切换时的操控需求，不需要调整板体方向就能完成转向、板尾平衡等动作，提升装备的场景适配性。

　　在设计思路的落地过程中，首先需要确定的是板体的整体长宽厚尺寸边界，1.8m的总长度适配大多数成年使用者的身高区间，0.4m的板体宽度可以保证足够的雪面浮力，避免在粉雪区域滑行时板体下沉过深，6mm的板体厚度是在结构强度与整体重量之间做的平衡取值——厚度过大会导致板体刚性过强，滑行时震动反馈生硬，转弯时板体形变不足难以完成流畅的刻滑动作；厚度过小则会导致板体结构强度不足，在高速滑行或者落地冲击时出现板体断裂、过度形变失稳的问题。板体的侧面轮廓采用渐变收窄设计，板头与板尾位置宽度略大于中部固定器安装区域，这样的轮廓设计可以在转弯时让板刃更顺畅地切入雪面，减少滑行时的侧向阻力。

　　从安装边界的角度考虑，板体中部的平整区域是固定器的安装位，设计时需要保证该区域的平面度公差，避免固定器安装后出现倾斜，导致使用者站姿偏移影响滑行平衡。固定器安装孔位的间距需要符合通用滑雪靴固定器的安装标准，保证不同品牌的固定器都能顺利适配安装，不需要额外对板体进行打孔改造。板体的底面设计为低粗糙度的光滑曲面，减少与雪面的滑动摩擦阻力，同时底面的边缘做了等半径的圆角过渡，避免尖锐棱边在滑行时刮蹭雪面产生额外阻力，也能减少板体边缘磕碰硬物时出现崩边损坏的概率。

　　在曲面建模的过程中，需要重点控制板体翘曲段的曲率变化，从板体中部的平直段向两端翘头过渡时，曲率要采用连续渐变的样条曲线构建，不能出现曲率突变的折角，否则在滑行时板体受力会在曲率突变位置产生应力集中，长期使用后容易出现板体分层、断裂的问题。板体的上下表面曲面需要保持等距偏移，保证整个板体的厚度均匀一致，避免局部厚度差异导致板体弹性不均，滑行时出现受力偏向一侧的问题。对于板体的边缘刃口位置，建模时需要预留出钢刃安装的卡槽结构，保证后期装配时钢制边刃可以完全嵌入板体边缘，与板体曲面顺滑衔接，不会出现凸起或者凹陷影响滑行手感。

　　从实际工程验证的角度，这类滑雪板的三维模型完成后，还可以通过力学仿真模块模拟不同滑行姿态下的板体受力情况，比如高速转弯时板刃侧切雪面的侧向受力、跳跃落地时的垂直冲击受力，验证板体的形变范围是否在设计允许区间内，确保结构强度满足使用需求。同时模型的曲面数据可以直接导入加工环节，作为板体压型模具的加工依据，减少后续模具制作时的反复修模工作量，缩短产品从设计到量产的落地周期。
