雨水管安装式爱洛摄像头固定支架

　　做户外安防布设的结构设计时，经常会遇到建筑外墙没有预留摄像头安装点位的情况，尤其是独栋住宅、沿街商铺的外立面，雨水排水管是沿墙垂直布设的现成载体，这款支架就是针对这类场景开发的专用固定结构，不需要在外墙打孔破坏防水层，也不需要额外布设悬臂安装架，直接依托现有雨水排水管作为安装基体，就能完成爱洛系列摄像头的固定安装。

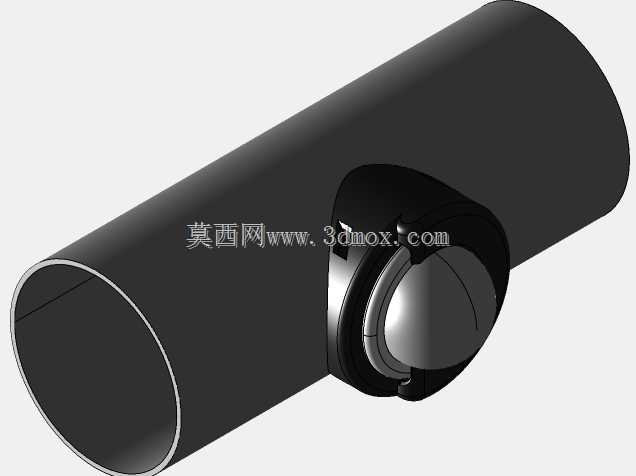

　　从结构功能来看，这款支架采用环抱式卡装的核心设计思路，主体分为两个功能区段：与排水管接触的弧形贴合段，以及与摄像头连接的球头铰接段。弧形贴合段的内弧面做了微齿防滑纹理处理，安装时通过上拉链的束紧力，让弧面完全贴合排水管外壁，齿纹嵌入管材表面的微粗糙层，避免长期户外使用后因为风力吹动、摄像头自重导致支架下滑偏转，适配市面上主流规格的PVC圆形雨水排水管，安装时不需要额外定制转接件，只要根据管材实际外径调整拉链的束紧长度即可，束紧后的接触应力均匀分布在弧面接触区，不会出现局部应力集中压裂PVC管材的问题。

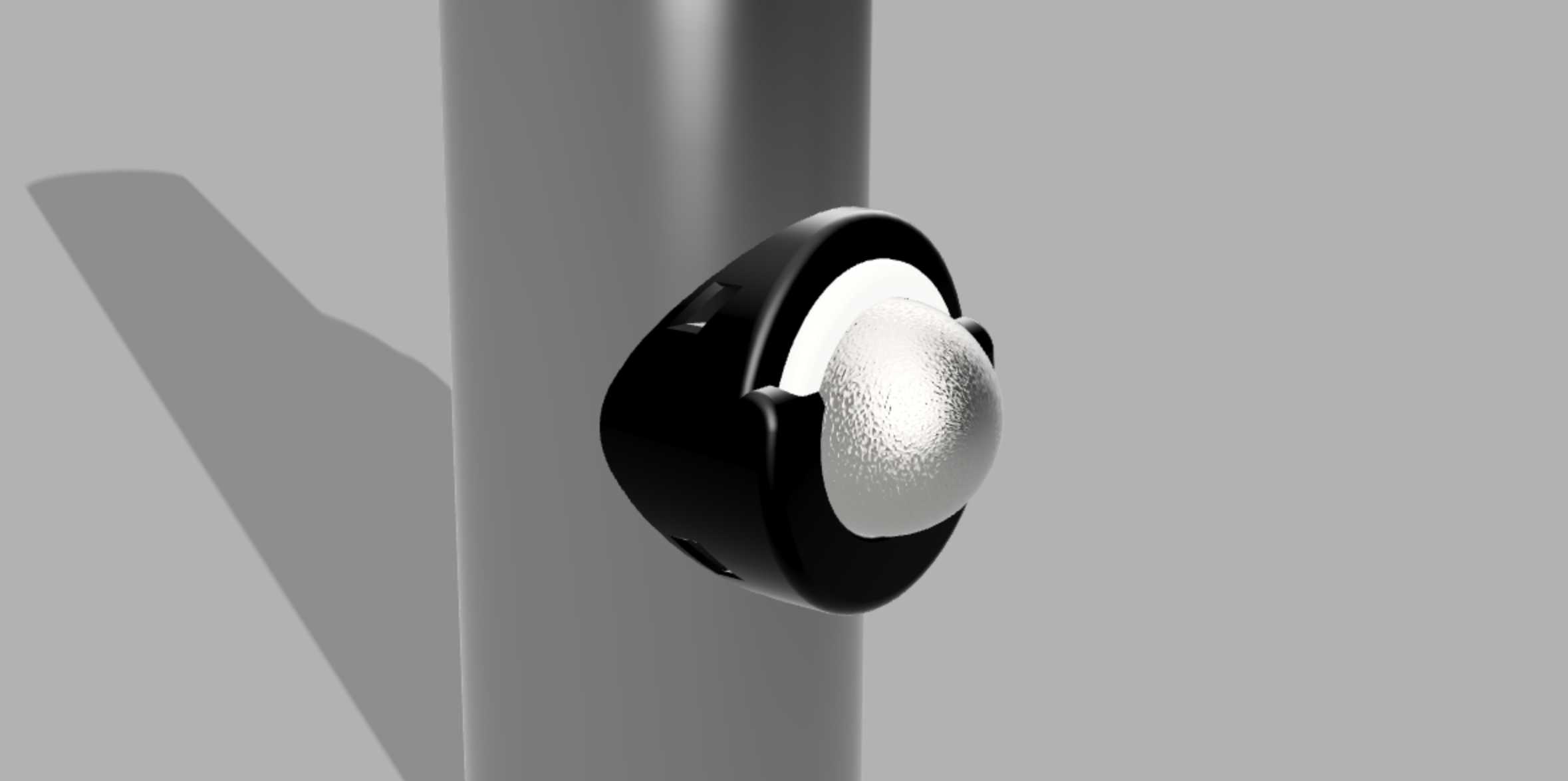

　　球头铰接段是这款支架的核心调节结构，采用半包覆式球窝设计，球头与摄像头连接端做了标准的适配接口，安装后可以实现水平方向360度旋转、垂直方向正负75度的俯仰调节，调节到位后依靠球窝内部的阻尼衬垫提供锁紧摩擦力，不需要额外拧动锁紧螺丝，调整监控角度时徒手就能操作，后期维护调整视角非常方便。球头的阻尼力矩经过匹配调校，既可以保证调整时的顺滑手感，又能在锁紧后承受摄像头的自重以及户外6级以下风力的载荷，不会出现角度自行偏移的问题。

　　从安装边界来看，这款支架的整体外伸长度控制在65mm以内，安装后摄像头中心距离排水管外壁的距离为52mm，这个尺寸既可以避免摄像头外壳与排水管发生干涉，又不会因为外伸过长导致力臂过大，增加支架的载荷负担。支架的整体宽度为48mm，束紧拉链的有效调节范围覆盖50mm到110mm外径的圆形排水管，基本覆盖了民用建筑户外雨水排水管的常规尺寸区间。安装时不需要专业工具，先将支架弧面贴合在排水管选定的安装高度，将拉链环绕管材一周后穿入支架的锁止槽，拉紧拉链到支架无法手动转动的程度，剪掉多余的拉链尾段即可完成基体固定，整个安装过程不超过5分钟，不会对建筑外墙造成任何破坏，后期需要调整安装位置时，只需要松开拉链就能重新移位，不会在管材表面留下永久性损伤。

　　材质选择上，支架主体采用耐候性工程塑料注塑成型，表面做了抗紫外线老化处理，可以在-30℃到65℃的环境温度区间长期使用，不会因为夏季暴晒、冬季低温出现脆裂、变形的问题。球头表面做了磨砂耐磨处理，长期反复调节角度也不会出现磨损松旷的情况，阻尼衬垫采用耐老化橡胶材质，户外使用5年以上仍能保持稳定的阻尼力矩，不会因为橡胶老化导致锁紧力下降。

　　在实际工程应用中，这款支架解决了传统外墙安装摄像头需要打孔、破坏外墙防水、安装位置受限于墙体结构的痛点，尤其适合老旧小区改造、临时监控点位布设、租赁商铺不想破坏墙面装修的安装场景，不需要协调外墙施工权限，也不需要专业的安装人员，普通用户徒手就能完成安装。相比通用型的管夹支架，这款支架针对爱洛摄像头的安装接口做了专属匹配，不需要额外加装转接板，安装后整体结构紧凑，没有多余的突出结构，户外使用时不容易积灰积水，风阻也更小，大风天气下的抖动量远小于通用悬臂支架，能够保证监控画面的稳定性。

　　设计过程中，结构团队针对户外使用的常见问题做了多轮优化：最初的方案采用螺丝锁紧的抱箍结构，安装需要用到螺丝刀，而且螺丝长期户外使用容易锈蚀，后期无法拆卸调整，后来改成拉链束紧的结构，既提升了安装效率，又避免了金属件锈蚀的问题；最初的球头结构没有阻尼衬垫，完全依靠塑料件的过盈配合提供锁紧力，温度变化时塑料件的热胀冷缩会导致锁紧力波动，高温时容易松旷，低温时调节卡顿，增加橡胶阻尼衬垫后，锁紧力不受温度变化影响，调节手感也更加顺滑；最初的弧面贴合段是光滑面，束紧后在光滑的PVC管材表面容易下滑，增加微齿防滑纹理后，即使管材表面有少量灰尘、水渍，也能提供足够的防滑摩擦力，保证安装位置的稳定性。

　　从载荷匹配来看，这款支架的额定承载重量为300g，完全覆盖爱洛系列家用摄像头的自重范围，束紧状态下可以承受15N的水平侧向力，对应日常户外的风力载荷不会出现位移，即使遇到极端大风天气，支架的最大偏转量也不会超过3度，风力消退后可以自动回位，不会出现永久变形或者断裂的问题。支架的所有棱边都做了R2以上的圆角处理，安装过程中不会划伤手部，也不会因为尖锐棱边长期磨损拉链导致拉链断裂，整体结构没有易脱落的小零件，高空安装后不会出现零件坠落的安全隐患。
