大疆MAVIC迷你无人机可打印替换前臂结构件

　　日常外场作业中，大疆MAVIC迷你系列无人机的前臂关节位置是整机结构应力集中的高发区域，炸机、硬着陆甚至频繁折叠收纳带来的疲劳累积，都容易让原厂前臂在铰接根部出现开裂甚至断裂，直接导致机臂电机安装位偏移、动力输出轴线错位，轻则影响飞行姿态稳定性，重则出现射桨、空中失控的风险，这类非核心电子件的结构损坏返厂维修周期长、成本高，对于高频作业的航拍、测绘从业者来说，直接打印替换损坏的前臂是性价比极高的修复方案。

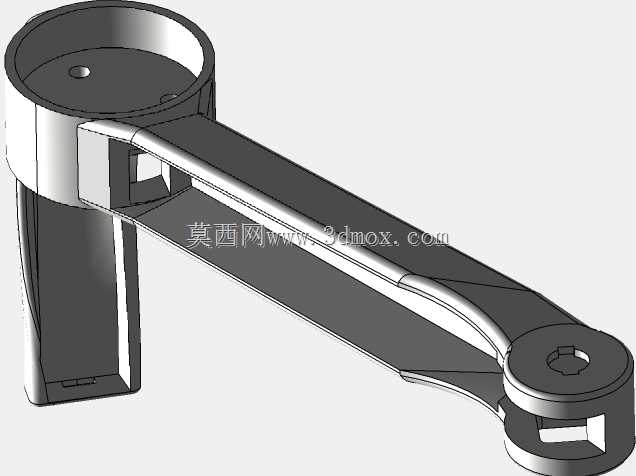

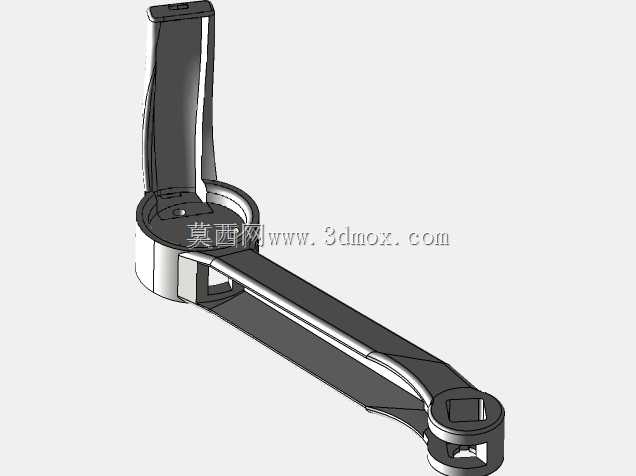

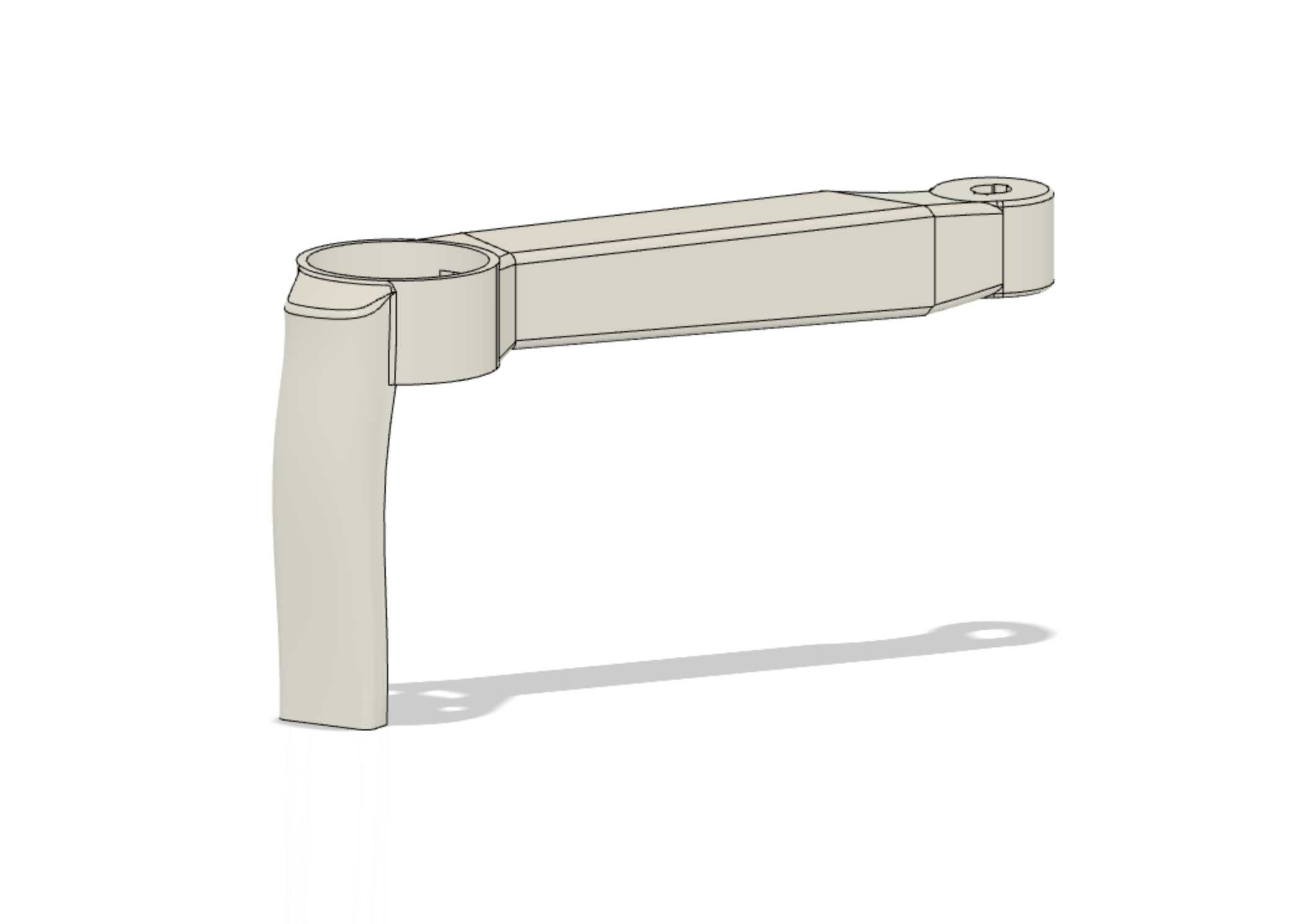

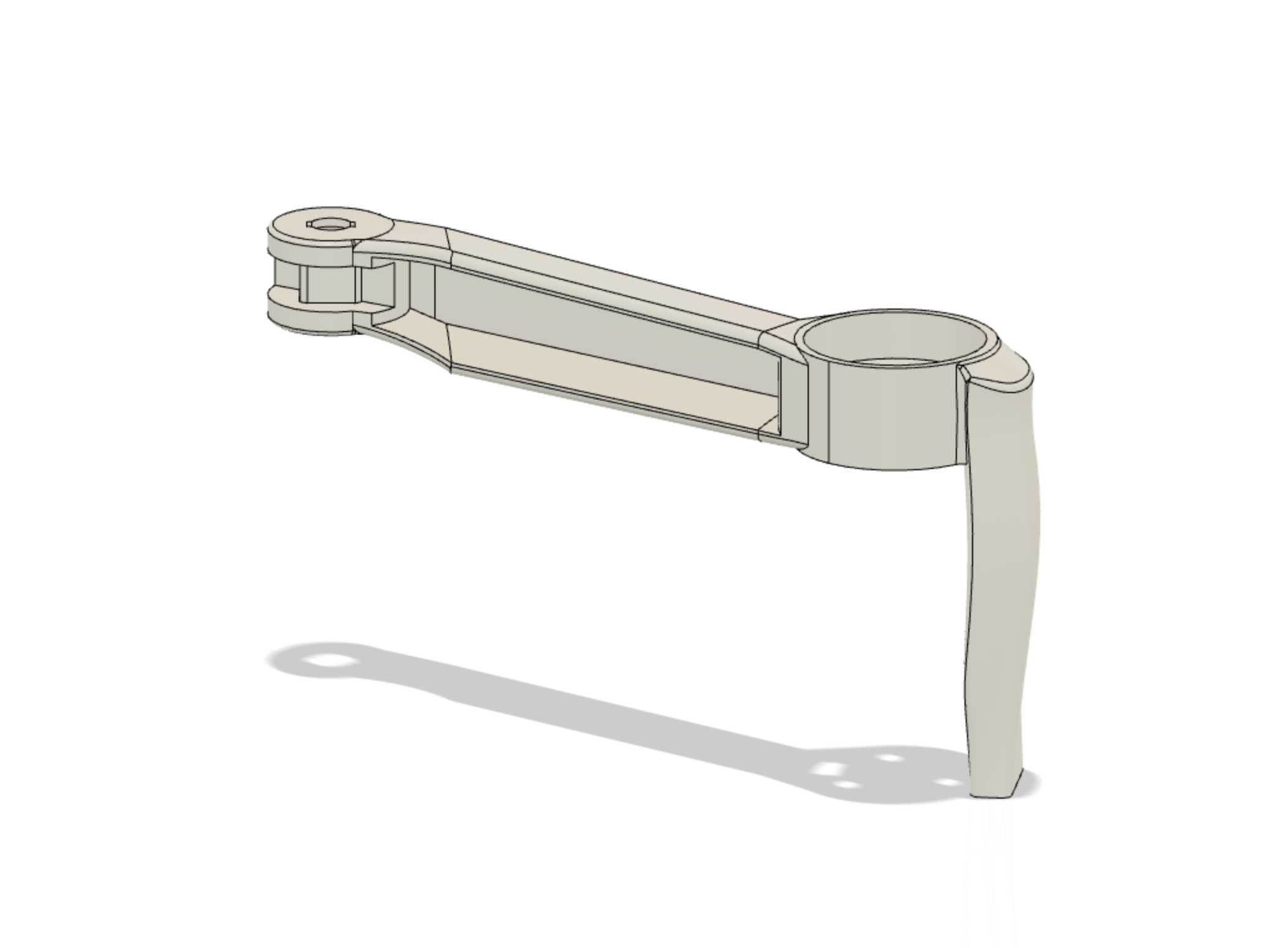

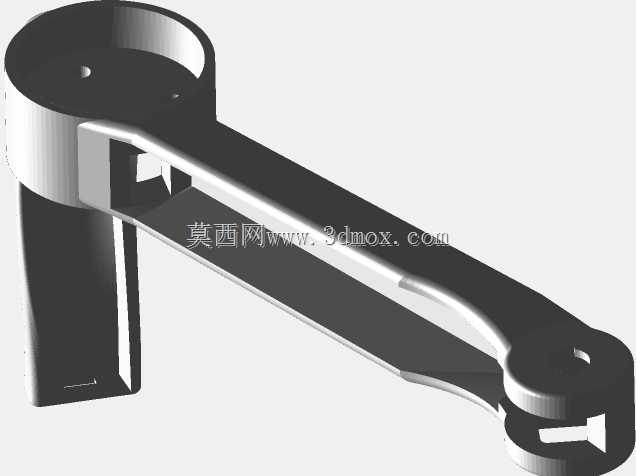

　　这款替换前臂的设计完全匹配原厂机臂的安装边界，一端的环形铰接座完全适配机身折叠转轴的配合尺寸，铰接座上预留的定位孔、卡扣槽与原厂机身转轴座的限位结构完全契合，安装后可以保留原有的折叠收纳功能，折叠阻尼与原厂状态保持一致，不会出现松旷、卡滞的问题；另一端的电机安装座同轴度公差控制在0.1mm以内，能够完美适配原厂动力电机的安装孔位，保证电机输出轴与机臂轴线垂直，避免安装偏差带来的动平衡问题，减少飞行过程中的异常震动。

　　设计过程中针对原厂件易开裂的铰接根部做了结构优化，在不突破原厂机臂外形安装边界、不增加额外重量影响整机续航的前提下，对铰接位置的壁厚做了梯度加厚处理，内侧增加了两条沿应力传导方向布置的加强筋，筋位高度从铰接座向臂身平滑过渡，既避免了应力集中点的出现，也不会因为局部壁厚突变导致3D打印过程中出现翘曲、层间结合力不足的问题。臂身主体采用了和原厂一致的流线型变截面设计，从铰接端到电机端的截面宽度逐步收窄，外侧曲面完全匹配原厂机壳的弧度，安装后不会突出机身原有气动外形，避免额外增加飞行风阻；臂身底部预留的走线槽和原厂走线位置完全对齐，电机供电线、信号线可以顺着原有走线路径布置，不会出现压线、卡线的问题，也不需要额外修改机身内部的走线固定结构。

　　从安装适配性来看，这款替换件的所有安装孔位、配合面都按照原厂件的装配公差做了适配，不需要二次打磨、修配就可以直接装配，铰接位置的转轴孔内径和原厂销轴的配合采用间隙配合公差，既保证折叠转动顺畅，又不会出现轴向窜动；电机安装位的四个固定孔位位置度偏差控制在0.05mm以内，螺丝可以顺畅拧入电机底座的安装孔，不会出现偏孔导致的螺丝滑牙、电机安装倾斜的问题。臂身末端的脚架支撑位置和原厂支撑脚的安装位完全匹配，原机的减震脚垫可以直接移植到替换件上，降落时的支撑高度、减震性能和原厂状态一致，不会出现降落时机身倾斜、镜头蹭地的问题。

　　针对3D打印的工艺特性，这款结构件在设计时做了专门的打印适配优化，整个零件可以采用平放姿态打印，不需要添加过多支撑，仅在铰接座内侧的悬空位置添加少量易拆除的支撑即可，打印完成后去除支撑的工作量极小；所有转角位置都做了R0.5以上的圆角过渡，避免打印过程中出现尖角翘曲、层间开裂的问题，即便是采用普通PLA、PETG等常用3D打印耗材，也能打印出强度足够的成品，如果采用碳纤维增强耗材打印，结构强度可以接近甚至超过原厂注塑件的强度，完全满足日常飞行的结构载荷要求。

　　在实际使用场景中，这类替换件主要用于无人机前臂损坏后的快速修复，尤其适合在外场作业时出现机臂损坏的应急场景，只需要随身携带打印好的备用件，配合简单的螺丝刀工具就可以在现场完成更换，不需要等待配件邮寄或者返厂维修，能够大幅降低设备故障带来的作业停滞损失；同时对于无人机改装、维修从业者来说，这类可打印的结构件也可以作为维修备用件储备，相比采购原厂配件能够大幅降低维修成本，且供货不受原厂配件库存的限制，即便是老款机型已经停产，也可以通过自行打印获得适配的替换配件。

　　需要注意的是，装配时要注意铰接位置的松紧度调整，安装转轴销轴时可以在配合面添加少量润滑脂，保证折叠转动的顺畅度，同时要检查臂身走线的固定情况，避免飞行过程中走线晃动干扰电机运转或者被螺旋桨打到；打印时建议根据选用的耗材特性调整打印参数，采用PETG或者碳纤维增强耗材时建议适当提高热床温度、降低打印速度，保证层间结合力，避免飞行过程中出现臂身断裂的问题。
