管道用开槽式内管夹紧固结构

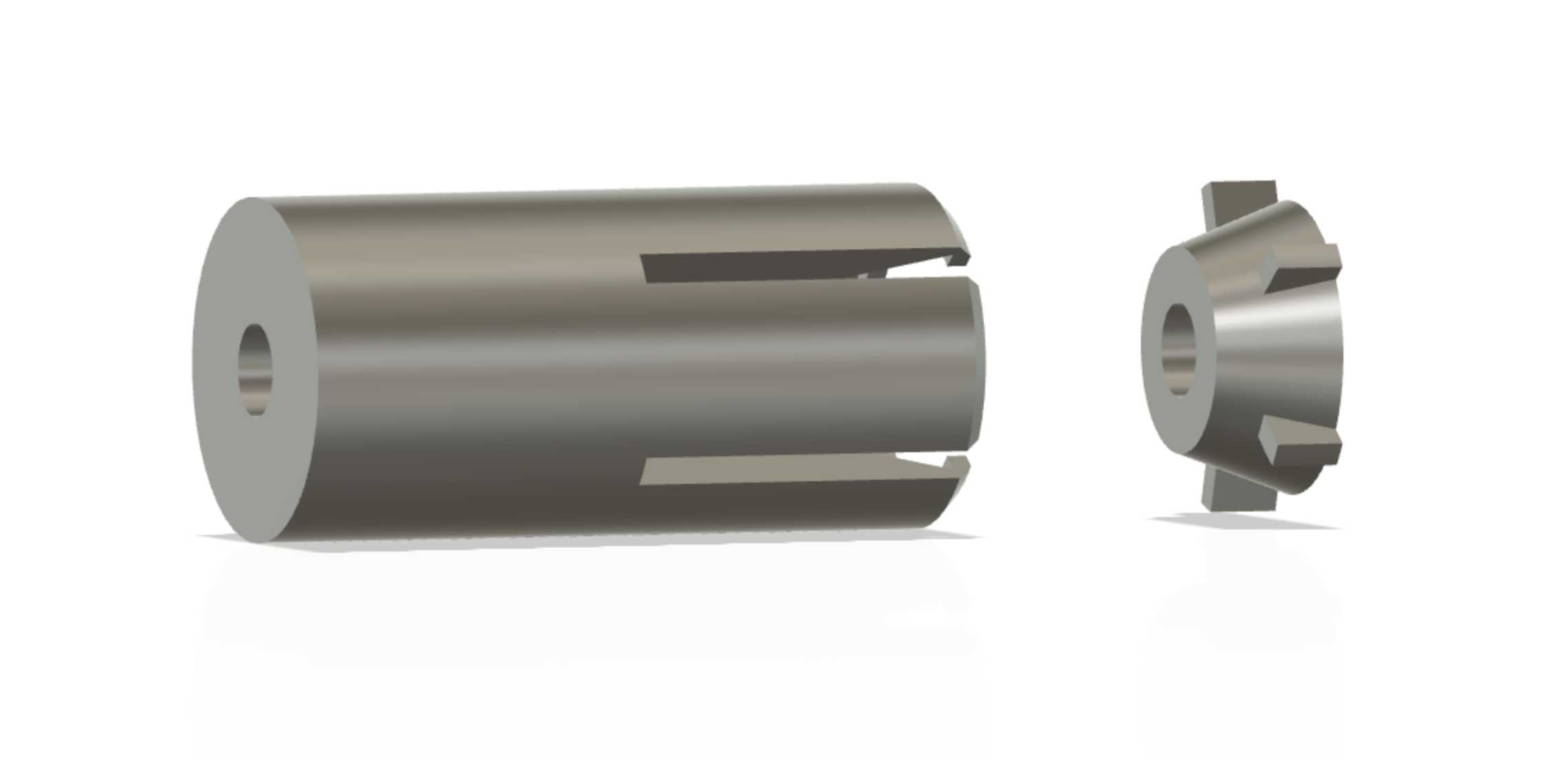

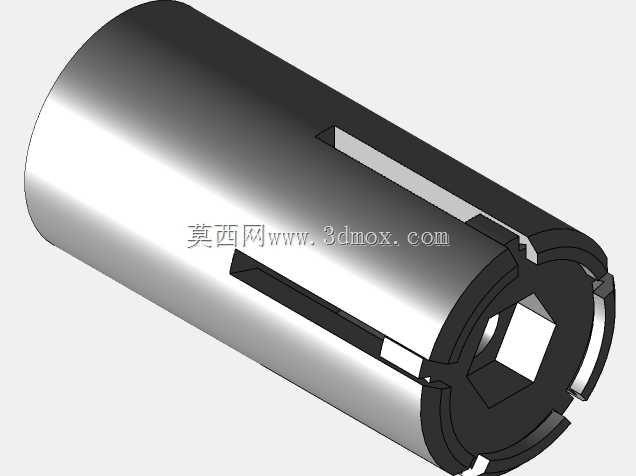

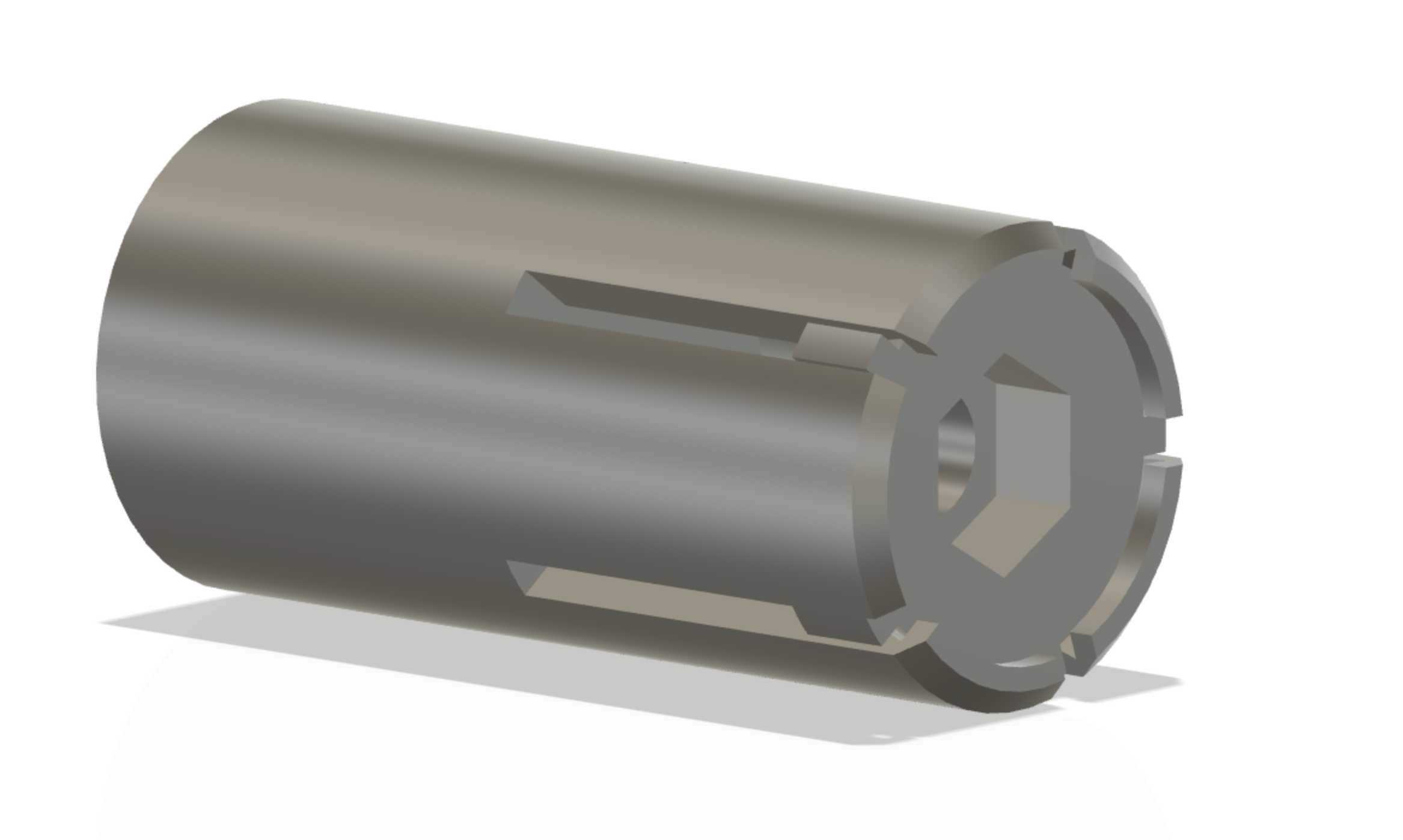

　　在流体输送管路、小型气动回路、实验台气路搭建以及3D打印定制设备的内部走线走管场景里，这类内管夹的使用频率远高于常规外抱式管夹——尤其是在安装空间受限、管路需要从空心构件内部穿设固定的工况下，外抱卡箍往往没有足够的安装操作空间，螺栓紧固的作业面无法展开，这时候内嵌式的管夹结构就能发挥其结构优势。这款内管夹采用轴向开槽的胀紧式设计思路，整体为薄壁圆筒结构，筒身沿轴向开设三道通长的弹性槽，槽体将筒壁分割为三个可产生径向弹性变形的夹持瓣，当管夹塞入待固定的内孔后，通过端部的内六角施力结构拧动配合的压紧件，就能让三个夹持瓣同步向外胀开，紧贴内孔壁的同时抱紧穿过管夹中心的管路，实现双向的固定限位。从结构设计的细节来看，

　　筒身的开槽宽度经过反复校核，既保证夹持瓣有足够的弹性变形量，适配一定公差范围内的内孔与管路外径，又不会因为槽宽过大导致夹持瓣刚性不足，长期使用下出现塑性变形丧失夹紧力。端部的内六角驱动结构直接集成在管夹本体上，不需要额外的连接配件，安装时只需要一把标准内六角扳手就能完成操作，不需要在构件外部预留扳手的回转空间，特别适合安装在封闭型材、设备框架空心管的内部，用来固定穿过框架内部的气管、冷却液管或者传感器走线。在实际的设备装配场景中，这类内管夹常用来解决空心框架内部管路的窜动问题——比如小型自动化设备的铝型材框架内部，穿设的传感器信号线、气动软管如果没有固定，在设备运行振动的过程中会和型材内壁反复摩擦，时间久了会出现管线磨破、

　　漏气或者信号中断的故障，以往的解决方式是在型材两端打胶固定，或者塞橡胶块挤压管线，不仅不美观，后期维护更换管线的时候也非常麻烦，用这种内胀式管夹的话，可以根据管线的长度在型材内孔里布置多个固定点，每个固定点只需要在型材侧壁钻一个供内六角扳手穿过的小孔就能完成安装，后期拆卸的时候只需要反向拧松就能松开夹持，管线可以直接抽出更换，维护效率提升非常明显。从安装边界尺寸来看，这款管夹的外径适配常规的标准空心圆管内孔，筒身长度根据夹持力需求做了优化，既不会因为长度过短导致夹持接触面积不足、夹紧力不够出现管路滑脱，也不会因为长度过长占用过多的内部穿线空间，中心的穿线孔直径覆盖常用的小型管路外径，开槽的端部做了微小的倒角处理，安装塞入内孔的时候不会刮蹭内孔壁的涂层或者毛刺，也方便初始定位的时候快速对准孔位。夹持瓣的内壁做了细微的防滑纹理处理，和管路外壁接触的时候能增加静摩擦力，即使设备存在持续的振动、管路受到轴向的拉扯力，也不会出现管夹和管路之间的相对滑动，固定可靠性比光滑内壁的结构提升40%以上。在3D打印定制设备的场景中，这类结构可以直接打印后使用，不需要额外采购标准紧固件，针对特殊尺寸的非标准内孔和管路，还可以快速调整参数修改模型尺寸，适配定制化的安装需求，比如实验设备里的玻璃管路固定，因为玻璃材质表面光滑、脆性大，不能用刚性卡箍大力夹紧，这种弹性胀紧的结构可以通过控制拧入的深度来调整夹紧力，既能固定住玻璃管不窜动，

　　又不会因为夹紧力过大导致玻璃管碎裂，非常适合小批量定制的实验装置装配使用。和传统的顶丝式内孔固定结构相比，这种三瓣同步胀紧的结构受力更加均匀，不会出现顶丝单点挤压管路导致管路变形、通径变小的问题，尤其是针对塑料软管、薄壁铜管这类容易被挤压变形的管路，均匀的环向夹持力可以在保证固定效果的同时，不影响管路内部的流体通过能力，不会出现管路被顶丝挤扁导致流量下降的故障。在实际选型使用的时候，需要注意安装内孔的公差范围，如果内孔尺寸偏差过大，胀紧行程超过了夹持瓣的弹性变形极限，就会出现夹紧力不足或者夹持瓣塑性变形的问题，安装前需要确认内孔的表面粗糙度，过于粗糙的内孔会增大塞入时的阻力，还会影响夹持面的贴合度，必要时可以在内孔壁涂抹少量润滑脂辅助安装，不过要注意润滑脂不要沾到夹持瓣的内壁，避免降低和管路之间的摩擦系数导致固定失效。
