小型3D打印氧气阀分离器结构设计

　　这款氧气阀分离器的设计，最初是面向小型便携制氧设备、家用氧疗配套气路以及桌面级实验气路的配套需求做的适配，在实际的气路系统里，这类部件承担的核心作用是完成氧气通路的通断控制、支路分流以及输出压力的精细调节，避免后端用气端出现压力波动过大、流量不稳的问题。从结构设计的逻辑来看，整个部件走的是极简轻量化路线，没有冗余的结构件，主体仅通过单颗螺丝钉就能完成与配套机身的固定连接，这种设计一方面降低了装配环节的工时消耗，另一方面也减少了多连接件带来的密封失效风险，毕竟氧气通路对密封可靠性的要求远高于普通常压气路，连接点越少，潜在的泄漏点就越少，后期维护排查的难度也会同步降低。

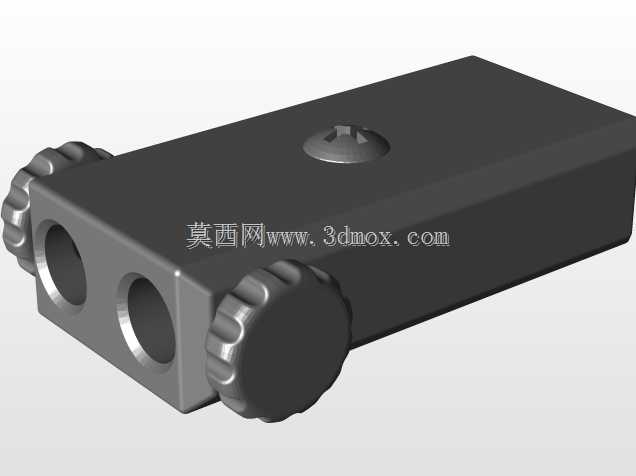

　　两侧设置的螺纹旋钮是整个部件的操作核心，两个旋钮分别对应不同的气路调节功能，其中一侧负责主通路的通断与开度控制，另一侧则负责分离支路的压力微调，螺纹副采用的是细牙螺纹设计，转动过程中的阻尼感均匀，每旋转一圈对应的开度变化量很小，能够实现输出压力的线性精细调节，避免粗牙螺纹调节时容易出现的压力跳变问题，不管是临床氧疗场景下需要的恒定低流量输出，还是实验场景下需要的梯度压力调整，都能通过旋钮的微调满足使用要求。旋钮的外形做了滚花防滑处理，即便操作人员佩戴薄型防护手套，也能稳定完成旋转操作，不会出现打滑脱手的情况。

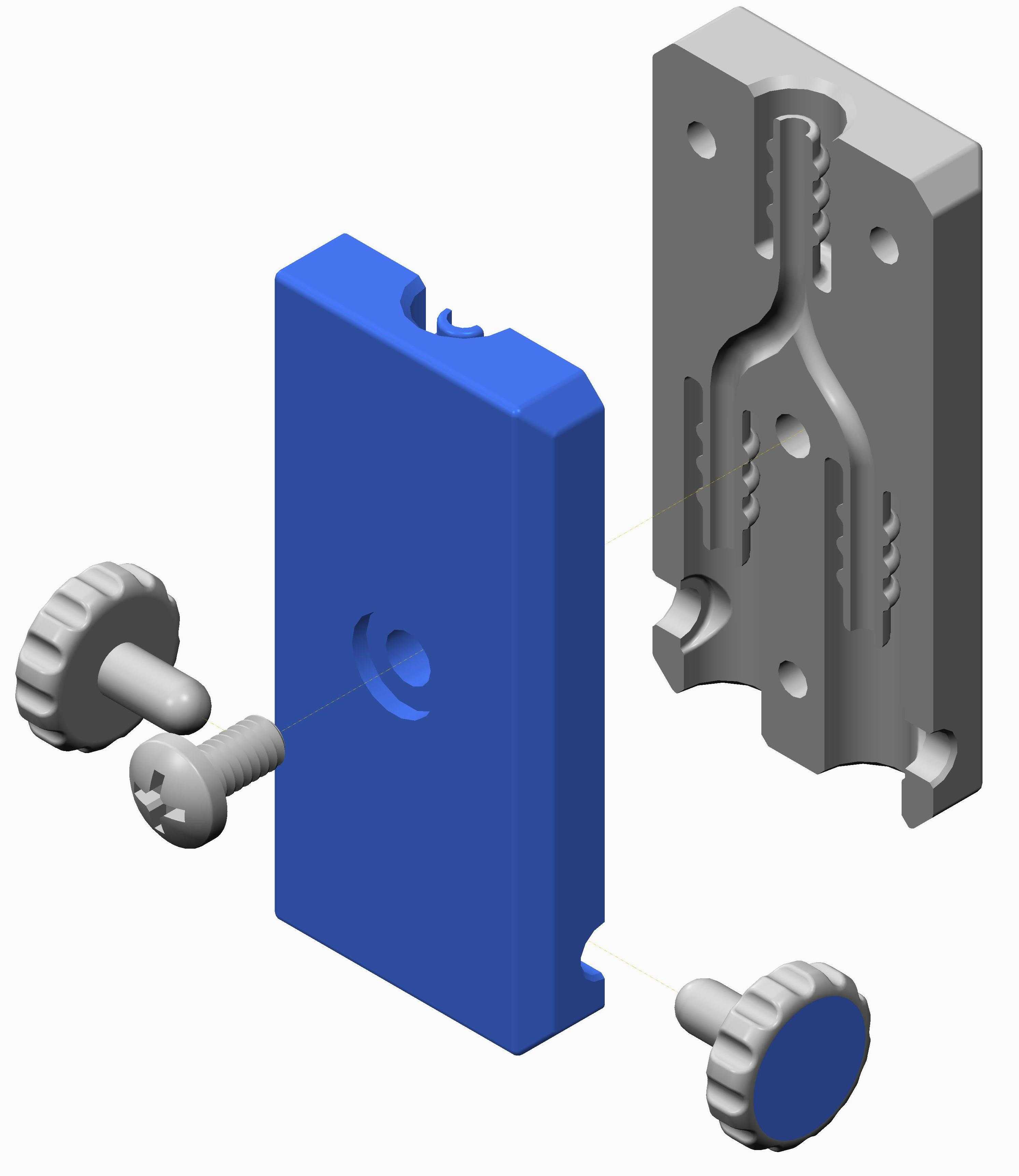

　　考虑到3D打印的加工适配性，整个阀体的结构没有设计复杂的倒扣与内部悬空结构，所有流道的走向都做了45度的斜角过渡，既能够减少打印过程中支撑材料的使用量，降低后期处理的工作量，也能避免流道直角位置出现的气流紊流，降低气阻，提升氧气输送的顺畅度。阀体的安装边界做了明确的限位设计，固定孔位的周边做了局部加厚处理，避免螺丝钉锁紧时出现应力集中导致的阀体开裂，安装面的平面度公差控制在0.1mm以内，能够与配套机身的安装面完全贴合，配合密封垫片就能实现可靠的端面密封，不需要额外涂覆密封胶，减少了装配工序的复杂度。

　　从实际应用的场景来看，这款阀件除了适配常规的小型制氧设备，也可以作为应急供氧装置的配套阀组使用，整体重量轻，结构紧凑，不会占用过多的安装空间，在便携急救包、高原旅行便携供氧设备这类对重量和体积有严格限制的场景下，这种轻量化的结构设计优势会更加明显。内部的流道直径经过反复核算，在满足最大10L/min流量输送要求的前提下，尽可能缩小了阀体的整体外形尺寸，阀体壁厚均匀，不管是采用PLA、PETG还是医用级的树脂材料打印，都不会出现壁厚差异过大导致的打印变形问题，打印完成后只需要简单去除支撑、打磨流道飞边，就能完成组装测试，不需要复杂的后处理工序。

　　在密封结构的设计上，旋钮与阀体配合的位置采用了标准的O型圈密封槽设计，密封槽的尺寸完全符合通用密封件的标准规格，不需要定制特殊尺寸的密封件，后期维护更换配件的成本很低，用户可以直接采购标准件完成替换。整个阀件的气路进出口都采用了标准的外螺纹接口，能够与通用的氧气管路快速接头直接适配，不需要额外做转接头设计，进一步提升了部件的通用适配性，不管是替换原有设备上的损坏阀件，还是作为自制气路的配套控制部件，都能快速完成安装对接。
