三链轮三角排布链条传动结构设计

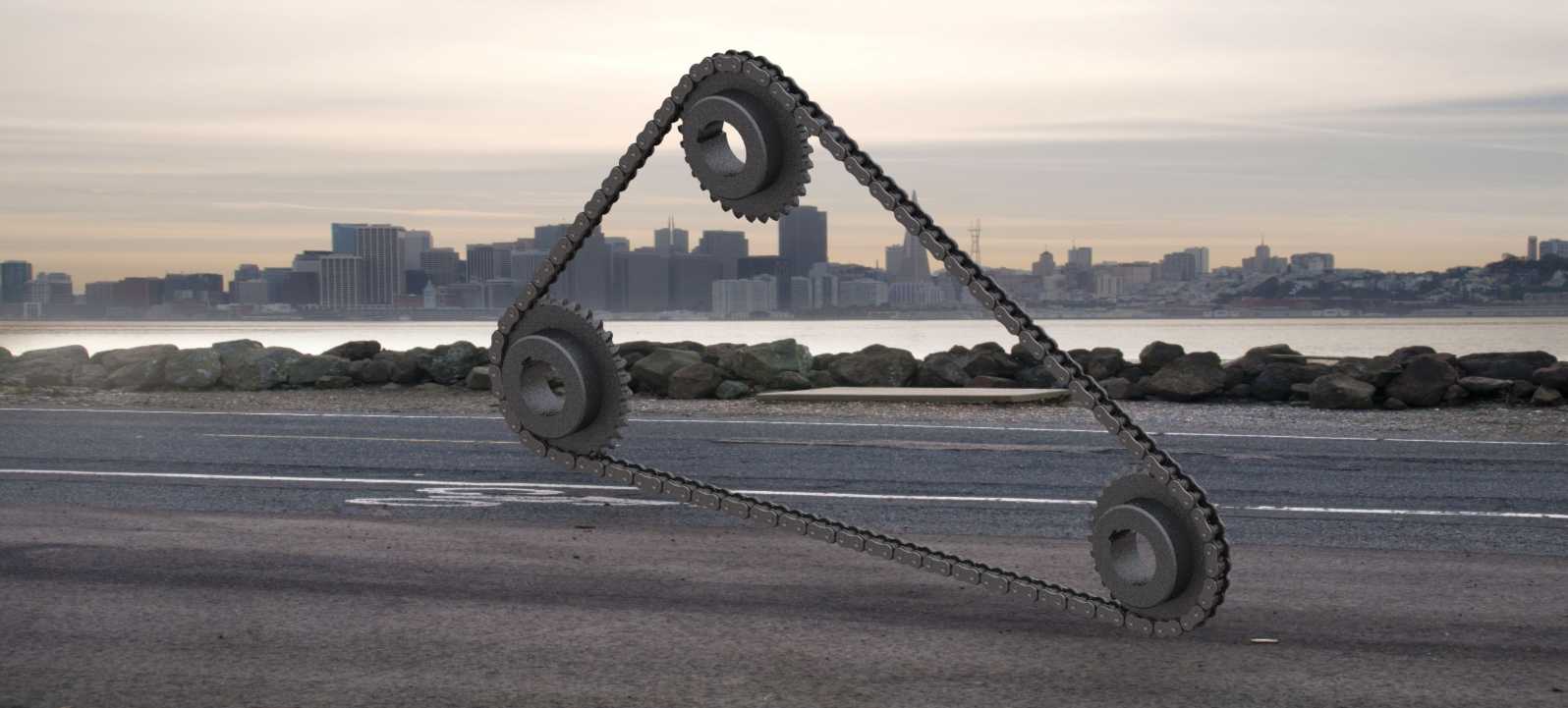

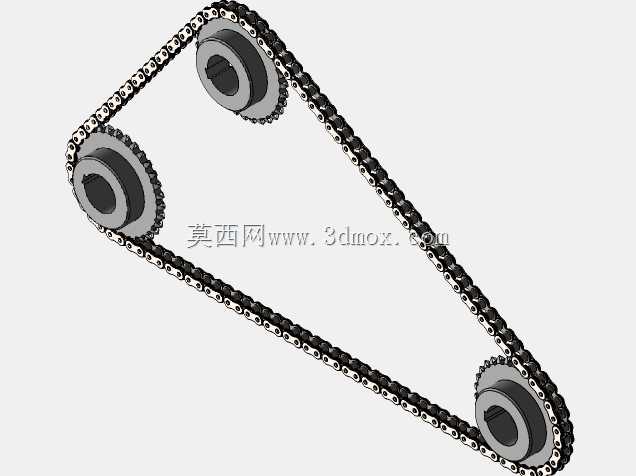

　　这套链传动结构采用三个链轮呈三角形排布的布局形式，区别于常规两链轮平行传动的设计，主要用于需要在有限安装空间内实现多轴同步动力传递、或是需要改变动力传输方向的设备场景，常见于轻工输送设备、小型自动化生产线的动力分流单元、以及部分需要紧凑布局的专用机床辅机传动段。实际应用中，这种三角排布的链传动可以在不额外增加导向轮的前提下，完成三个不同位置转轴的同步驱动，减少了中间传动零件的数量，降低了整套传动系统的装配复杂度与后期维护点位。

　　从功能特性来看，整套结构依靠链条与链轮轮齿的精准啮合实现动力传递，不存在带传动容易出现的打滑问题，传动比保持恒定，能够在低速重载的工况下稳定输出扭矩。三个链轮的分度圆尺寸保持一致，保证三个输出轴的转速完全同步，适配需要多工位同速动作的设备需求，比如多工位回转工作台的驱动、小型物料分拣线的多段同步输送等场景。链条采用标准短节距精密滚子链结构，链节之间的铰接间隙控制在合理范围，既保证传动过程中的灵活弯折，又不会因为间隙过大产生明显的传动回差，提升整套机构的传动精度。

　　设计过程中，首先需要根据传递的额定扭矩计算链轮的最小分度圆直径，确认轮齿的齿形参数符合链传动的啮合标准，避免出现跳齿、卡链的问题。三个链轮的中心距确定需要结合链条总节数进行核算，保证链条安装后的松边垂度处于合理区间，垂度过大会导致传动过程中链条抖动明显，增加运行噪音与链条磨损速度，垂度过小则会大幅提升链条与链轮的啮合应力，缩短零件使用寿命。三角排布的三个轮系中心连线形成稳定的三角形结构，安装时需要保证三个链轮的端面处于同一平面内，平面度误差需要控制在允许范围内，否则会出现链条侧向跑偏、链板与链轮侧面异常摩擦的问题，严重时甚至会导致链条脱链。

　　安装边界方面，整套机构的外轮廓尺寸由三个链轮的中心距与链轮外径共同决定，设计安装机架时需要在链条的松边预留张紧调节的空间，因为链条运行一段时间后会因为铰接磨损出现节距伸长的情况，需要通过调整其中一个链轮的中心位置来补偿伸长量，保证链条始终处于合适的张紧状态。链轮的轴孔设计需要匹配对应输出轴的直径与键槽尺寸，保证扭矩能够稳定传递，轴端需要设置轴向定位结构，避免链轮运行过程中出现轴向窜动。链条的运行轨迹外侧需要预留足够的安全防护空间，避免设备运行过程中异物卡入啮合区域，同时也方便后期维护时对链条进行润滑、检查磨损情况。

　　实际选型应用时，需要根据设备的运行转速、传递功率、工作环境的清洁度等条件确认链条的规格与链轮的材质，常规工况下链轮采用45号钢调质处理即可满足强度需求，在有腐蚀、高湿度的工况下则需要选用不锈钢材质的链轮与链条，或者对零件表面做防腐处理。这套三角排布的链传动结构相比常规的齿轮组多轴传动，具备安装容错空间大、中心距适应范围广、成本更低的优势，在中低速、对传动精度要求不是极高的多轴同步传动场景下具备很高的实用价值，设计时只需要严格控制三个链轮的共面度、链条张紧度两个核心参数，就能保证整套机构长期稳定运行，减少后期的故障停机概率。
