带侧柄宽口玻璃凉水壶三维结构设计

　　日常餐饮场景里的凉水壶，看似是普通日用容器，实际结构设计要兼顾握持稳定性、液体倾倒流畅度、清洗便捷性多个维度，这款带侧柄的宽口凉水壶结构，在建模阶段就把实际使用的各类工程细节做了落地。先看使用场景的适配，这类容器主要用于常温或低温饮用水、果茶的暂存与分倒，常见于家庭餐厅、办公茶水区、小型餐饮门店的桌面使用，不需要承受高温蒸煮的持续热负荷，但要满足日常手持移动、倾斜倒液的受力要求，同时宽口结构要适配手部伸入清洗的操作空间，避免窄口容器内部难以清洁的问题。

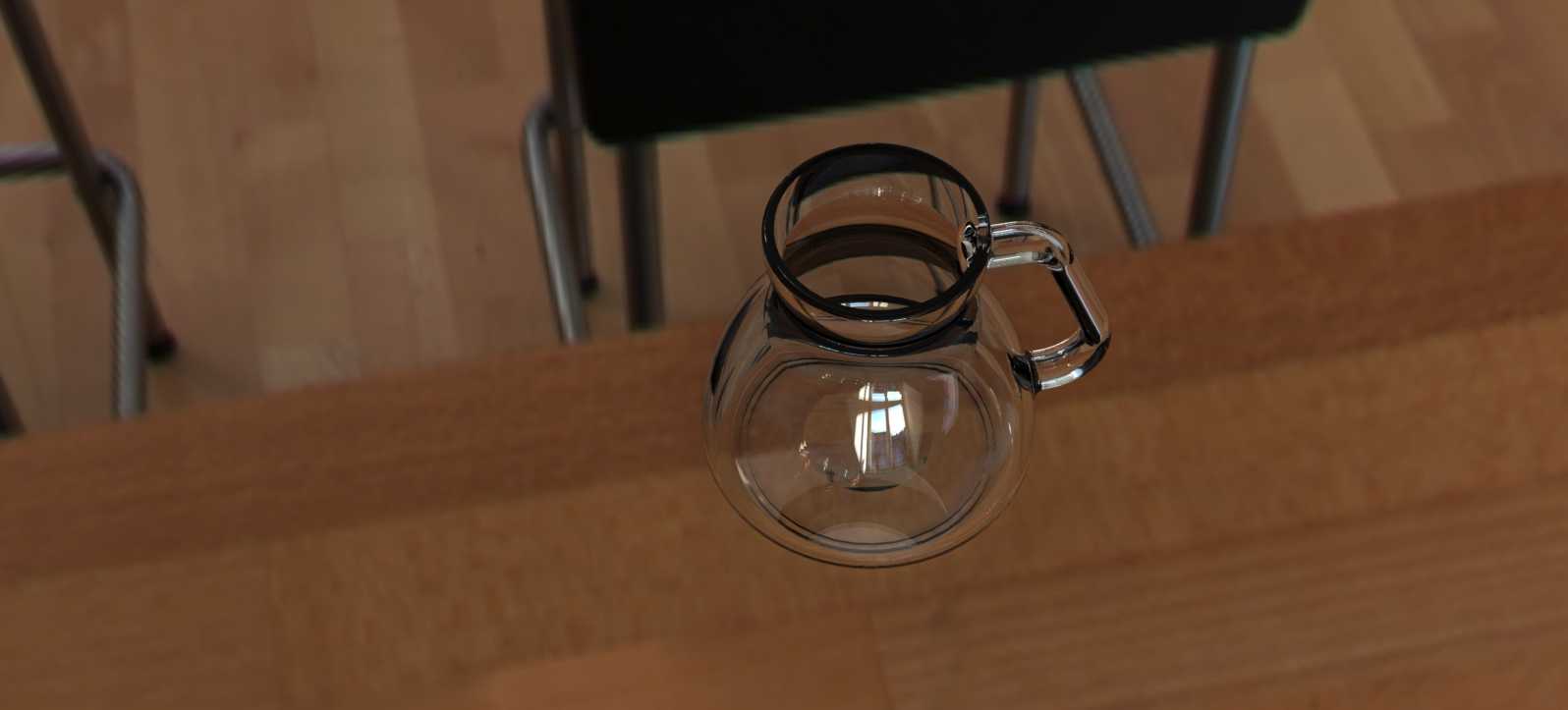

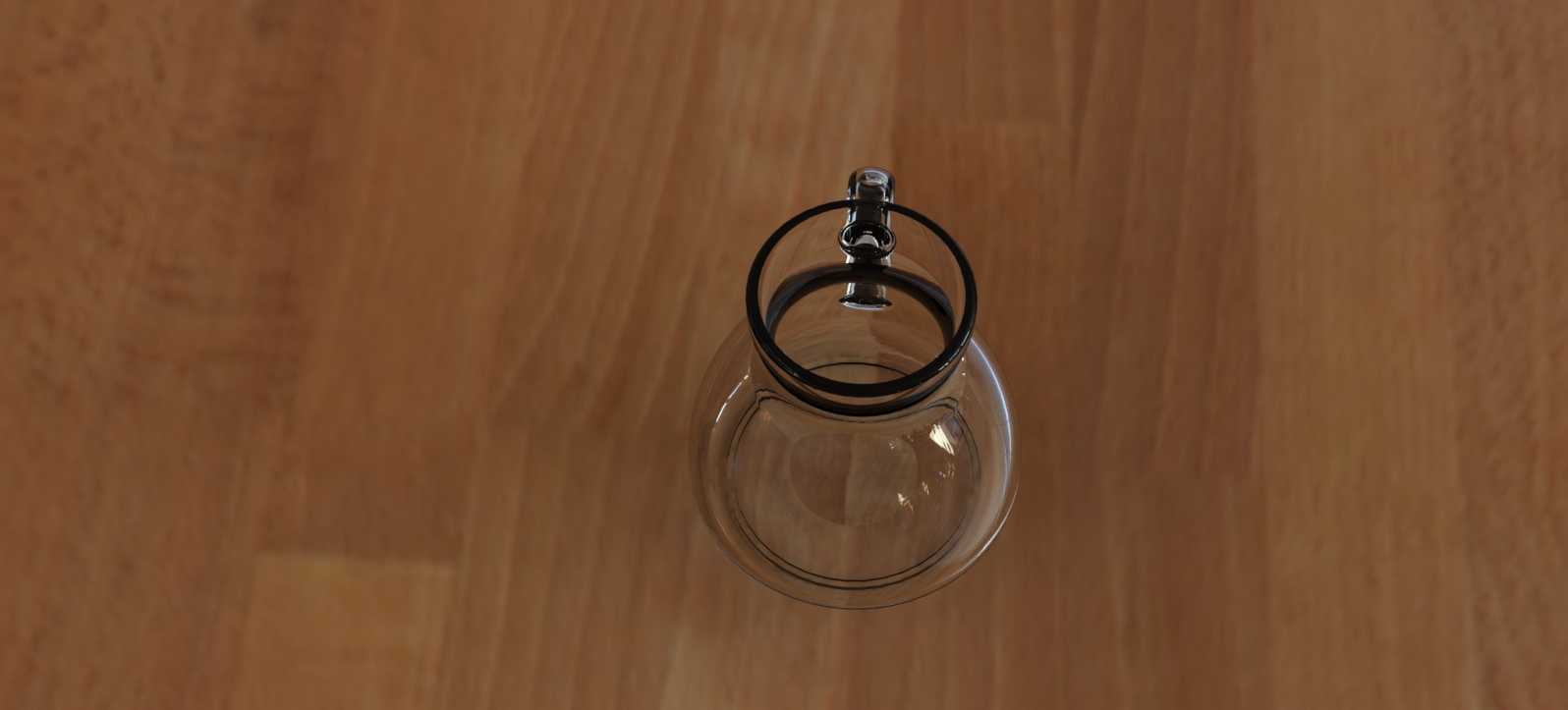

　　从结构功能特性来看，壶身采用下宽上窄的鼓形轮廓，底部大直径的平底结构，放置在桌面时接触面积足够，即使受到轻微侧向触碰也不容易侧翻，重心集中在壶身下半部分，装满液体时整体稳定性更好，不会出现头重脚轻的问题。壶身上部做了两级收颈结构，靠近壶口的位置直径收窄后再做加厚卷边，一方面卷边结构可以提升壶口的结构强度，避免玻璃材质边缘磕碰出现崩口，另一方面倾倒液体时，卷边的圆弧过渡可以引导液流形成稳定的水柱，不会出现沿壶壁外侧流挂的问题，减少倒液时弄脏桌面的情况。

　　侧置的C型手柄是结构设计的重点，手柄的连接位置分别在壶身下部鼓形区域和上部收颈位置，两个连接点形成稳定的三角受力结构，手持时手腕的受力角度更自然，装满1.2L左右液体时，单手握持手柄不需要施加过大的握力就能稳定持壶。手柄的截面做了椭圆过渡，没有尖锐棱角，贴合手掌的握持弧度，长时间持握也不会出现硌手的问题，手柄和壶身之间预留了足够的间隙，即使手掌较大的使用者也能顺利穿握，不会出现卡手的情况。

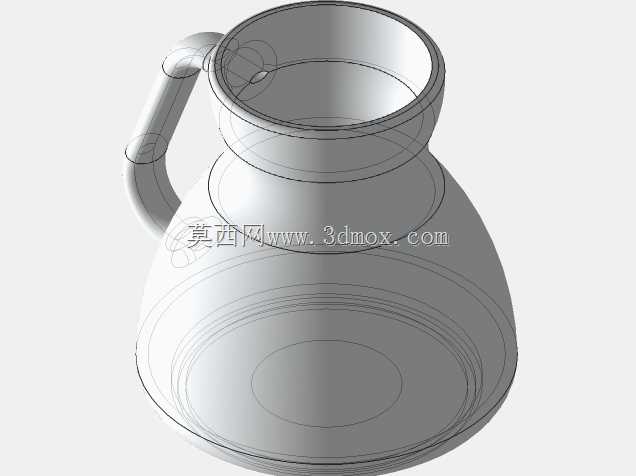

　　设计思路上，整个壶体采用回转体为基础构型，除侧柄外的主体结构都可以通过回转建模生成，后续只需要做手柄的拼接和过渡圆角处理，建模效率更高，同时这种构型也适配玻璃吹制的生产工艺，拔模斜度自然过渡，不需要额外做复杂的脱模结构，生产时的成型良率更高。壶身内壁做了光滑的圆弧过渡，没有直角死角，液体残留更少，清洗时用普通杯刷就能覆盖所有内壁区域，不会出现污垢积存的卫生死角。

　　从安装和使用边界来看，这款壶的整体最大外径在130mm左右，总高度含壶口卷边为160mm，手柄外伸距离壶身最外侧为45mm，整体占用桌面空间小，常规的冰箱侧门搁架、桌面杯架都能顺利放置，不需要额外预留过大的存放空间。壶口的内径达到90mm，常规的冰块、切片水果都能顺利投入，不需要额外切分处理，适配日常制作冷泡茶、果饮的使用需求。壶身的壁厚控制在2.5mm左右，既保证了玻璃材质的结构强度，日常轻微磕碰不会开裂，也不会因为壁厚过大导致整体重量过高，空壶重量控制在300g以内，即使是力气较小的使用者也能轻松持握。

　　在细节处理上，壶身和手柄的连接位置做了R3的圆角过渡，避免应力集中导致的连接处开裂，同时过渡区域光滑无台阶，不会积存污渍，擦拭清洁时更方便。壶底做了1mm深度的内凹设计，放置在光滑桌面时不会因为负压出现吸附难以拿起的问题，同时底部边缘做了磨边处理，不会划伤桌面漆面或者玻璃台面。整个结构没有多余的装饰性凸起，外轮廓光滑流畅，日常拿取时不会勾挂桌布或者其他物品，使用过程中的磕碰风险更低。
