加厚型六角锁紧螺母结构设计

　　做机械结构设计这么多年，螺纹连接副永远是整机BOM里占比最高的基础零件，别小看一颗螺母，选不对型号、算不对啮合长度，设备跑起来振松脱扣的事故见过太多。这次做的这款加厚六角螺母，最早是给矿山输送线的张紧机构做配套件，之前用普通GB6170的标准螺母，现场工况是24小时连续运转，张紧螺杆受交变载荷加上落尘、淋水的腐蚀环境，平均不到三个月就会出现螺纹滑牙、螺母松退的问题，拆换的时候还经常因为锈死把螺杆一起拧废，运维成本一直降不下来。

　　一开始改方案的时候，最先调整的就是螺母的整体高度，普通标准六角螺母的螺纹啮合长度大概是0.8倍公称直径，对于静载连接来说完全够用，但张紧机构是典型的交变载荷工况，螺纹牙的受力不均匀，前3扣牙要承担超过70%的总载荷，很容易出现头几扣牙先变形滑牙的情况。这次把螺母的整体高度加到了1.2倍公称直径，多出来的啮合长度能把总载荷更均匀地分散到更多螺纹牙上，单扣牙的接触应力降了差不多30%，就算现场有一定的冲击载荷，也不会出现头几扣牙直接压溃的问题。

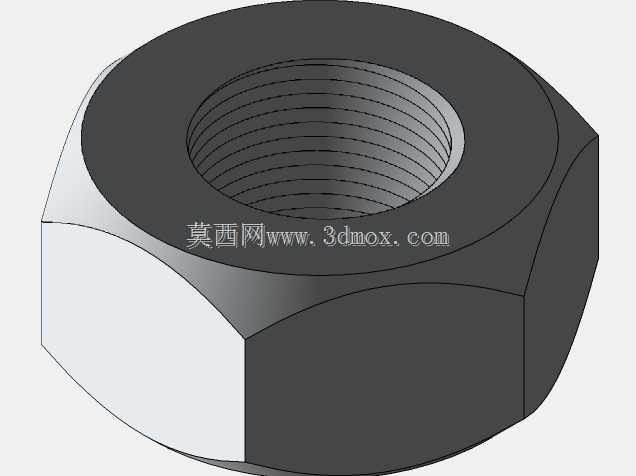

　　外形上保留了六角的扳拧结构，这是经过上百年工业验证的最适合通用工具操作的外形，对边尺寸严格按照通用扳手的开口公差做匹配，不管是用活动扳手、梅花扳手还是套筒，都能完全贴合受力面，不会出现扳拧的时候打滑蹭坏棱角的问题。之前试过为了省料把六角做薄，结果现场运维用大规格扳手硬拧的时候，直接把六角棱边拧崩，螺母拆不下来只能用气割切掉，反而浪费更多成本，所以这次的六角厚度和对角尺寸都留了足够的强度余量，就算用加力杆辅助拧紧，也不会出现棱边变形的情况。

　　螺纹部分的设计是整个零件的核心，建模的时候没有直接用软件自带的螺纹装饰线，而是把完整的牙型轮廓都做了出来，牙型角严格按照60度公制螺纹做公差匹配，中径公差带选了6H的中等配合精度，既能保证和普通外螺纹的互换性，又不会因为间隙太大出现连接晃量。螺纹入口处做了1x45度的导向倒角，不管是手动拧入还是气动工具快速装配，都能顺利对准螺杆头，不会出现第一扣牙歪着拧进去把螺纹啃坏的情况。螺母的两个端面都做了精车的平面度要求，和垫片、被连接件贴合的时候能保证完全面接触，不会因为端面倾斜导致螺纹受力偏载，时间长了出现应力集中断裂的问题。

　　实际应用里，这款螺母不止能用在矿山输送线的张紧机构，像重型设备的机架连接、工装夹具的锁紧部位、振动筛的筛网固定结构，只要是受交变载荷、有振动松脱风险的螺纹连接位置，都能替换普通标准螺母使用。安装的时候不需要特殊工具，和普通六角螺母的操作逻辑完全一致，不需要对现场运维人员做额外培训，适配所有同公称直径的公制外螺纹，不管是普通4.8级的碳钢螺杆还是8.8级的高强度螺杆，都能匹配使用。建模的时候把所有的倒角、退刀槽、螺纹牙型都做了1:1的还原，导入装配体的时候能直接做干涉检查，不会出现装饰线建模常见的装配间隙误判问题，做工程图的时候也能直接导出尺寸用于加工，不需要再二次补画细节结构。

　　之前做项目的时候遇到过不少新手工程师，选紧固件的时候只看公称直径，不看啮合长度和受力工况，随便从标准件库拖个螺母就用，结果设备到了现场出问题，跑断腿去售后。其实基础零件的设计才最考验工程师的经验，每一个尺寸的调整、每一处公差的选择，都是从现场无数次故障里总结出来的，这款加厚六角螺母的所有尺寸参数，都是经过现场三年多的实际工况验证，能覆盖绝大多数中载、有振动的螺纹连接场景，不管是做新设备设计还是老设备的运维改造，都是可靠性很高的基础连接零件。
