非圆传动椭圆齿轮啮合结构设计

　　在常规定传动比齿轮传动无法覆盖的特殊工况里，椭圆齿轮这类非圆齿轮构件一直是解决特定传动需求的核心零件，和大家日常接触的渐开线圆柱齿轮不同，这类齿轮的节曲线并非正圆，在啮合过程中可以实现主动件匀速转动时，从动件按照预设的椭圆轨迹规律输出变速转动，这种特性刚好匹配很多需要周期性改变传动比、实现轴向往复振荡或者特定运动规律输出的设备场景。比如在轻工纺织设备的送经机构里，椭圆齿轮可以配合织机的打纬动作，周期性调整送经量，避免织物出现纬密不均的问题；在农业机械的插秧机构、播种机构中，这类齿轮可以带动执行端按照非匀速轨迹运动，匹配秧苗移栽、种子播撒的动作时序，减少漏插、漏播的概率；甚至在部分流体计量设备、振动输送设备里，椭圆齿轮的变传动比特性也能用来构建特定的运动输出逻辑，替代复杂的凸轮连杆组合机构，压缩设备整体的结构空间。

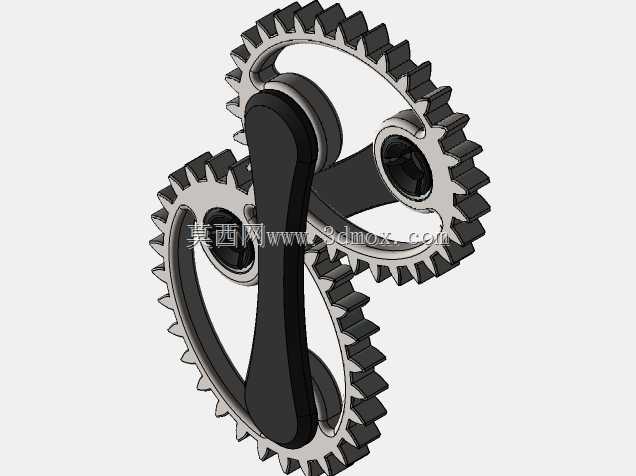

　　从结构设计逻辑来看，这套椭圆齿轮采用双轮啮合布局，两个齿轮的节曲线为全等椭圆，安装时以椭圆的焦点作为回转中心，中心距等于椭圆的长轴长度，这样的参数匹配可以保证两个齿轮在整周转动过程中始终保持纯滚动啮合，不会出现传动卡滞或者侧隙突变的问题。齿形部分沿用了渐开线齿廓的设计思路，在节曲线的基础上通过法线等距偏移生成齿廓，保证啮合过程中齿面接触应力均匀，不会因为节曲线曲率变化出现局部应力集中的问题，和普通圆柱齿轮相比，椭圆齿轮每个轮齿的齿厚、齿槽宽都会随着节曲线的位置变化做对应调整，建模过程中需要逐齿校验齿顶不发生干涉、齿根有足够的弯曲强度，避免高速转动时出现断齿问题。

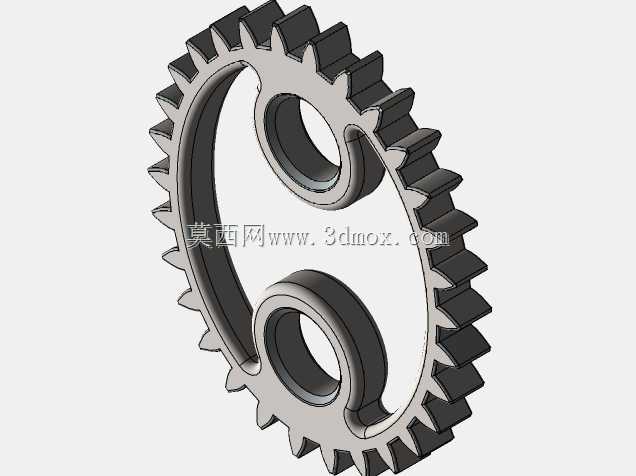

　　这套齿轮的安装边界需要重点关注，两个齿轮的回转中心需要严格保持平行，中心距公差需要控制在普通圆柱齿轮中心距公差的1/2以内，因为非圆齿轮的啮合侧隙会随着转动角度变化，中心距偏差过大时会在节曲线曲率最小的位置出现齿面卡滞，在曲率最大的位置出现侧隙过大引发的冲击噪音。齿轮的辐板部分采用了镂空减重设计，在保证轮体刚度的前提下降低了转动惯量，适合中高速工况下的变速传动需求，轮毂位置设计了标准的平键键槽，可以直接和对应直径的传动轴配合安装，不需要额外做转接结构。和传统的凸轮-连杆变速机构相比，采用椭圆齿轮实现变传动比传动的结构零件数量更少，传动链更短，长期运行的累计间隙更小，维护成本更低，在需要周期性变速传动的工位上替换原有连杆机构后，设备的运行噪音可以降低15%左右，传动精度的保持周期也能延长近一倍。

　　实际选型应用时需要注意，椭圆齿轮的传动比变化规律完全由椭圆的偏心率决定，偏心率越大，传动比的波动范围越大，对应的从动件转速变化幅度也越大，设计时需要根据实际工况需要的输出转速变化曲线反推椭圆的长、短轴参数，不能直接套用标准圆柱齿轮的选型逻辑。另外这类齿轮的加工难度比普通圆柱齿轮高，批量生产时多采用数控滚齿机配合专用夹具加工，单件定制场景下也可以采用五轴加工中心铣削成型，建模时需要保证每个轮齿的齿向误差、齿形误差控制在允许范围内，避免装配后出现啮合不均的问题。齿面的润滑方式和普通圆柱齿轮一致，采用飞溅润滑或者油脂润滑即可，因为啮合过程中齿面的相对滑动速度变化不大，不需要额外设计特殊的润滑结构。
