Cytron30A直流电机驱动板结构设计

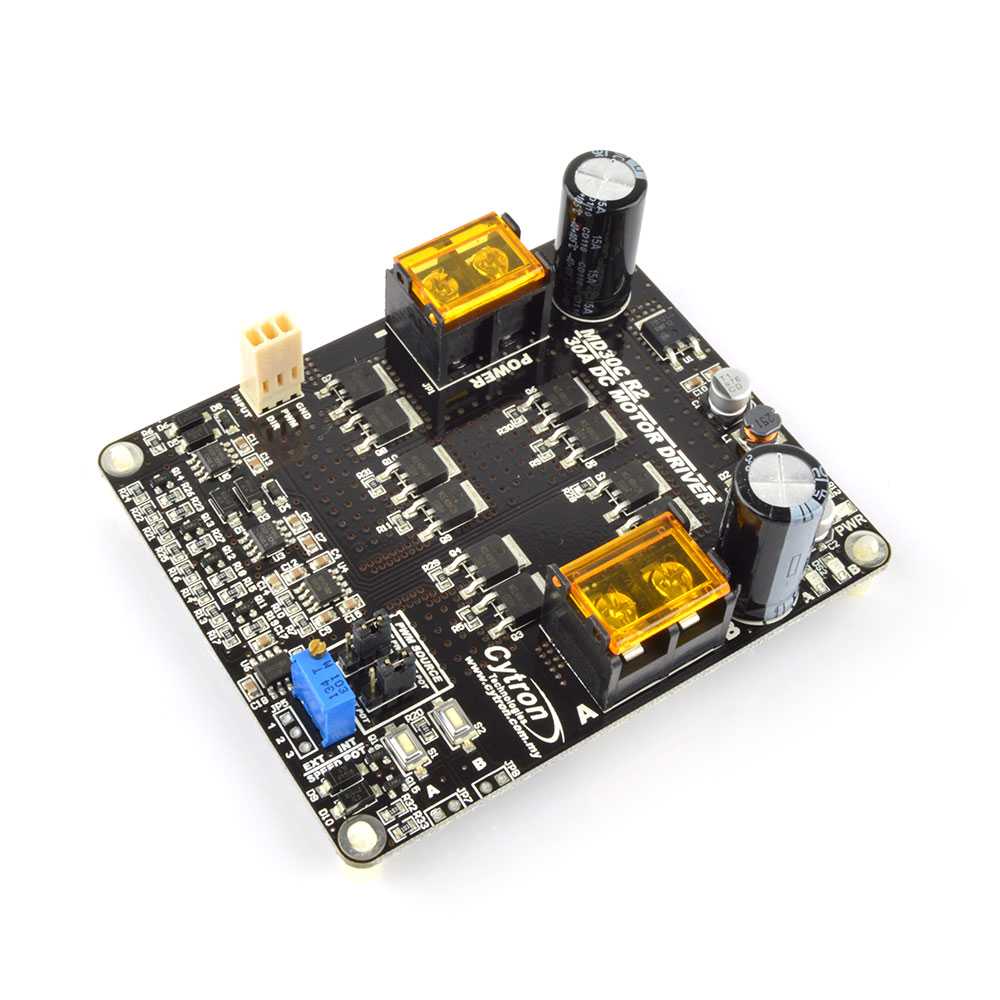

　　在小型移动机器人、AGV转运小车、桌面级数控设备以及智能小车竞赛项目的动力系统搭建中，直流电机驱动单元是连接主控逻辑与动力输出的核心桥梁，30A电流等级的直流驱动器恰好覆盖了多数中小功率直流有刷电机的驱动需求，能够适配额定电压5V到30V区间的常规直流有刷电机，满足多数教学实验、小型自动化装置、创客类项目的动力控制要求。这款驱动板的PCB布局采用对称式功率回路设计，功率器件排布在板身两侧区域，大电流走线做了加宽覆铜处理，尽可能降低大电流工况下的线路压降与发热损耗，板载的电解电容分别布置在电源输入端口与功率输出侧附近，能够有效滤除电源端的纹波干扰，同时吸收电机换向过程中产生的反向电动势，避免尖峰电压损坏主控回路与功率器件。

　　板上的接线端子做了分区设计，电源输入与电机输出采用大电流栅栏式接线端子，能够适配较粗的动力线缆，保证大电流传输时的接触可靠性，信号侧采用白色塑封接插件，匹配常规杜邦线接线规格，方便与单片机、运动控制卡等主控设备快速接线，减少现场接线的错接概率。板身预留的安装孔位分布在PCB四个角位置，孔位做了金属化沉头处理，能够配合M3规格的螺丝完成板件固定，安装时需要注意板底与安装面之间预留足够的绝缘间隙，避免焊点与金属安装面接触造成短路，板上的蓝色拨码开关用于配置驱动模式，可切换正反转逻辑、制动模式等常用参数，无需额外修改主控程序即可适配不同的控制逻辑。从结构设计角度看，这款驱动板的元件排布充分考虑了散热需求，功率MOS管均匀排布在板身两侧，

　　工作时产生的热量能够通过PCB覆铜均匀散出，在持续30A输出工况下，若配合常规风冷即可满足长时间稳定运行的散热要求，无需额外加装体积庞大的散热片，有效压缩了驱动单元的整体安装空间。板上的丝印标识清晰标注了每个端口的定义、元件极性与接线方向，即使是首次使用的工程人员也能快速完成接线调试，减少接线错误导致的器件损坏风险。在实际项目选型时，需要注意驱动板的安装边界尺寸，预留出接线端子的插拔空间与电容元件的高度空间，避免安装时与周边结构件产生干涉，电源进线处建议串联对应规格的保险丝，在负载短路或过流时快速切断回路，保护驱动板与前端电源设备。这款驱动板的结构设计兼顾了大电流传输的可靠性与接线调试的便捷性，没有冗余的结构设计，所有元件排布都服务于功能实现与安装便利性，在中小功率直流动力系统中能够大幅简化动力回路的搭建工作量，提升设备组装与调试的效率。
